▪ Rohrlänge. Kältemittelrohre so kurz wie möglich halten.
▪ Bördelanschlüsse. Kältemittelrohrleitung mit Bördelanschlüssen an die Einheit
anschließen.
▪ Isolierung. Kältemittelrohrleitung an der Inneneinheit wie folgt isolieren:

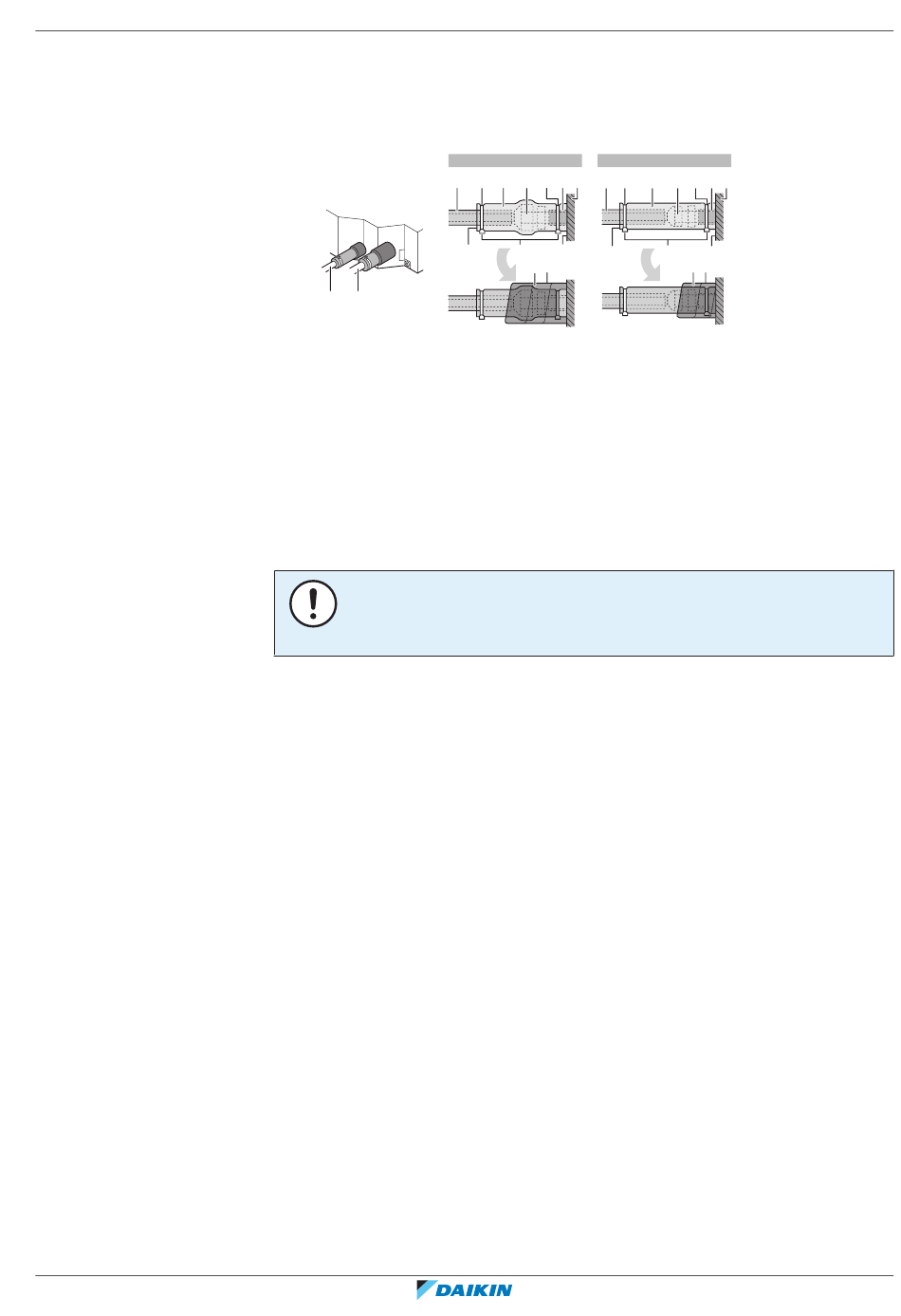

B A
A Gasleitung
B Flüssigkeitsleitung
a Isoliermaterial (bauseitig zu liefern)
b Kabelbinder (Zubehör)
c Isolierstücke: Groß (Gasrohr), klein (Flüssigkeitsleitung) (Zubehör)
d Überwurfmutter (an der Einheit angebracht)
e Kältemittelleitungsrohr-Anschluss (am Gerät angebracht)
f Einheit
g Dichtungspads: Mittel 1 (Gasrohr), mittel 2 (Flüssigkeitsleitung) (Zubehör)
1 Die Falze der Isolierstücke nach oben drehen.
2 Am Sockel der Einheit befestigen.
3 Die Kabelbinder auf den Isolierstücken festziehen.
4 Den Bereich vom Sockel des Geräts bis zur Spitze der Überwurfmutter mit dem Dämmungskissen
umwickeln.
HINWEIS
Darauf achten, dass alle Kältemittelleitungen isoliert werden. An jeder frei liegenden
Rohrleitung könnte Feuchtigkeit kondensieren.
17
A
a b c d b e f a b
3 2
1 1
g
4
Installation der Leitungen
|
B
c d b e f
3 2
g
4
