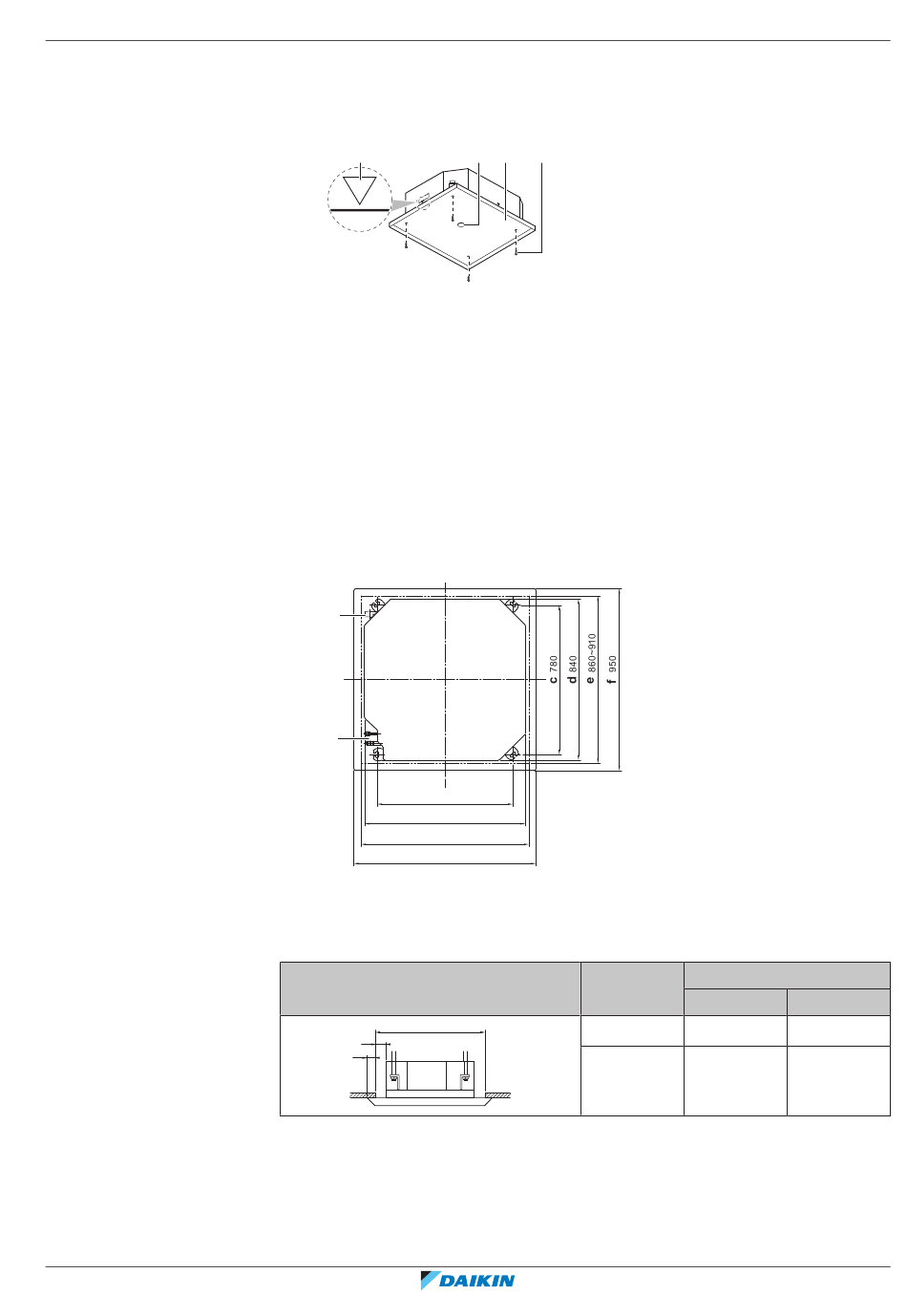

▪ Pappschablone für die Installation (oberer Teil der Verpackung). Verwenden Sie
die Pappschablone, um die korrekte horizontale Position zu bestimmen. Sie zeigt
die erforderlichen Abmessungen und die Mittelpunkte. Sie können die
Pappschablone an der Einheit befestigen.
a
a Mittelpunkt der Einheit
b Mittelpunkt der Deckenöffnung
c Pappschablone für die Installation (oberer Teil der Verpackung)
d Schrauben (Zubehör)
▪ Deckenöffnung und Einheit:
- Achten Sie darauf, dass die Größe der Deckenöffnung im Rahmen der
folgenden Grenzen liegt:
Minimum: 860 mm damit es für die Einheit passt.
Maximum: 910 mm, damit sich Zierblende und abgehängte Decke hinreichend
überlappen. Falls die Deckenöffnung größer ist, geben Sie extra Deckenmaterial
hinzu.
- Achten Sie darauf, dass die Einheit und die Aufhängebügel (Aufhängung) in der
Deckenöffnung zentriert sind.
a
b
c
d
e
f
a Abflussrohr
b Kältemittelrohre
c Aufhängebügel-Abstand (Aufhängung)
d Einheit
e Deckenöffnung
f Zierblende
Beispiel
A
B
C
(a)
A: Deckenöffnung
B: Abstand zwischen der Einheit und der Deckenöffnung
C: Überlappung von Zierblende und abgehängter Decke
▪ Installationsanleitung. Verwenden Sie die Installationsanleitung, um die korrekte
vertikale Position zu bestimmen.
b c d
710
840
860~910
950 (mm)
Wenn A
860 mm
910 mm
16 Installation des Geräts
|
(a)
Dann
(a)
B
10 mm
35 mm
Referenz für Installateure und Benutzer
(a)
C
45 mm
20 mm
