5. Kältekreislauf

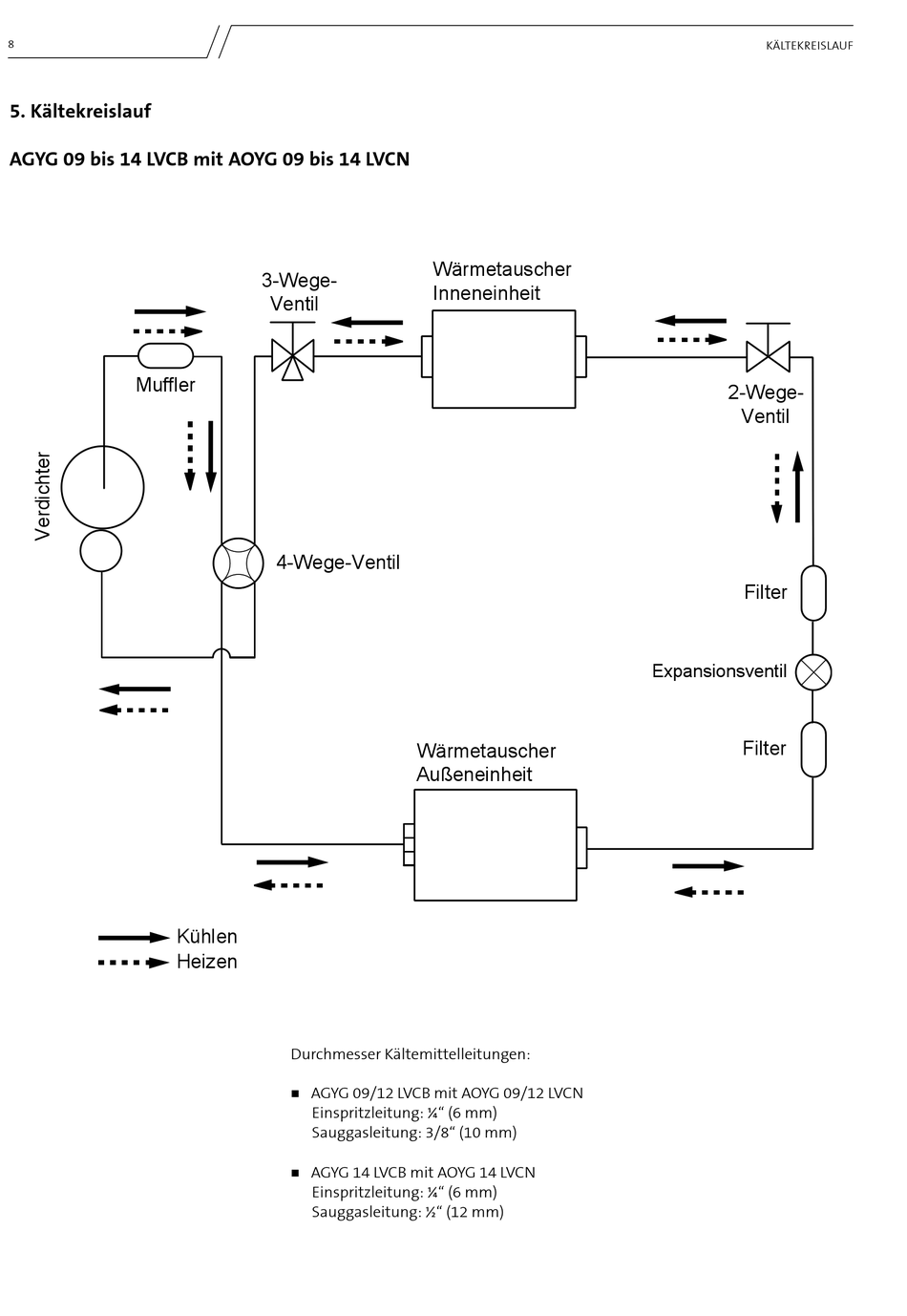

AGYG 09 bis 14 LVCB mit AOYG 09 bis 14 LVCN
Muffler
Kühlen
Heizen
Wärmetauscher
3-Wege-
Inneneinheit
Ventil
4-Wege-Ventil
Wärmetauscher
Außeneinheit
durchmesser Kältemittelleitungen:
aGYG 09/12 lvCb mit aoYG 09/12 lvCn

einspritzleitung: ¼" (6 mm)
Sauggasleitung: 3/8" (10 mm)
aGYG 14 lvCb mit aoYG 14 lvCn

einspritzleitung: ¼" (6 mm)
Sauggasleitung: ½" (12 mm)
KälTeKreISlauF
2-Wege-
Ventil
Filter
Expansionsventil
Filter
