Entfernung Und Meßfleckgröße; Laservisiereinrichtung - RayTek Raynger ST Serie Bedienungsanleitung

Deutsch
38mm @
300mm
D
12
=
S 1
1.5"
@ 12"
Hinweise
Zur Messung von Temperaturen glänzender oder hochpolierter Metalloberflächen
(z.B. Edelstahl, Aluminium usw.) wird das Gerät nicht empfohlen. Siehe Abschnitt
„Emissionsgrad".
Es ist nicht möglich durch transparente Materialien, wie Glas oder Kunststoff hin-
durchzumessen. Gemessen wird grundsätzlich die Oberflächentemperatur.
Dampf, Staub, Rauch usw. können die korrekte Temperaturbestimmung behindern.
14
75mm @ 132mm @
900mm 1500mm
3" 5.3" @
@ 36" 60"
D

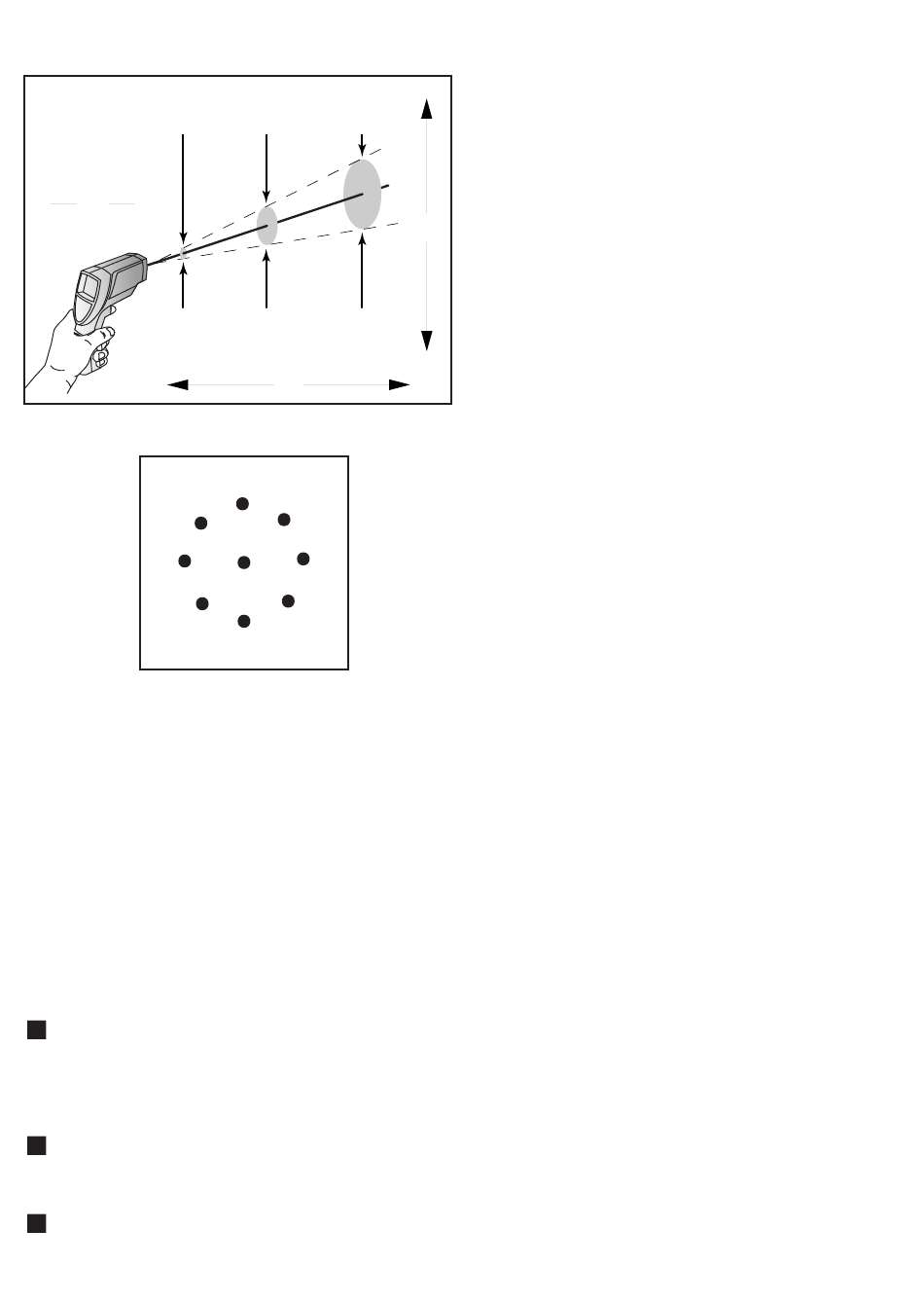

Entfernung und Meßfleckgröße
Mit zunehmender Entfernung (D) vom
Objekt nimmt die Fläche (S) des vom
Gerät gemessenen Bereichs zu.
S
Das Verhältnis zwischen Messentfernung
und Messfleckgröße beträgt im
Scharfpunkt (0,914 m) 12:1.

Laservisiereinrichtung

Der Laserkreis wird durch acht kreisför-
mig angeordnete Punkte gebildet und
dient zur Anzeige des Messfeldes. In
dunkler Umgebung können außerhalb
des eigentlichen Laserkreises weitere
Markierungen erscheinen. Diese sind
optisch unvermeidbar und dienen nicht
zum Markieren des Messfeldes.
