Hinweise
Bei Messungen aus geringer Entfernung (0,5 m) dienen die Sichtschienen oben
auf dem Gerät zum genauen Zielen; dies gleicht die Streuung des Laserkreises
aus.
Zur Messung von Temperaturen glänzender oder hochpolierter Metalloberflächen
(z.B. Edelstahl, Aluminium usw.) wird das Gerät nicht empfohlen. Siehe Abschnitt
„Emissionsgrad".
Das Gerät kann nicht durch transparente Materialien wie Glas oder Kunststoff hin-
durch messen; es misst grundsätzlich die Oberflächentemperatur
Dampf, Staub, Rauch usw. können die korrekte Temperaturbestimmung behindern.
14
75mm @ 132mm @
900mm 1500mm
3" 5.3" @
@ 36" 60"
D

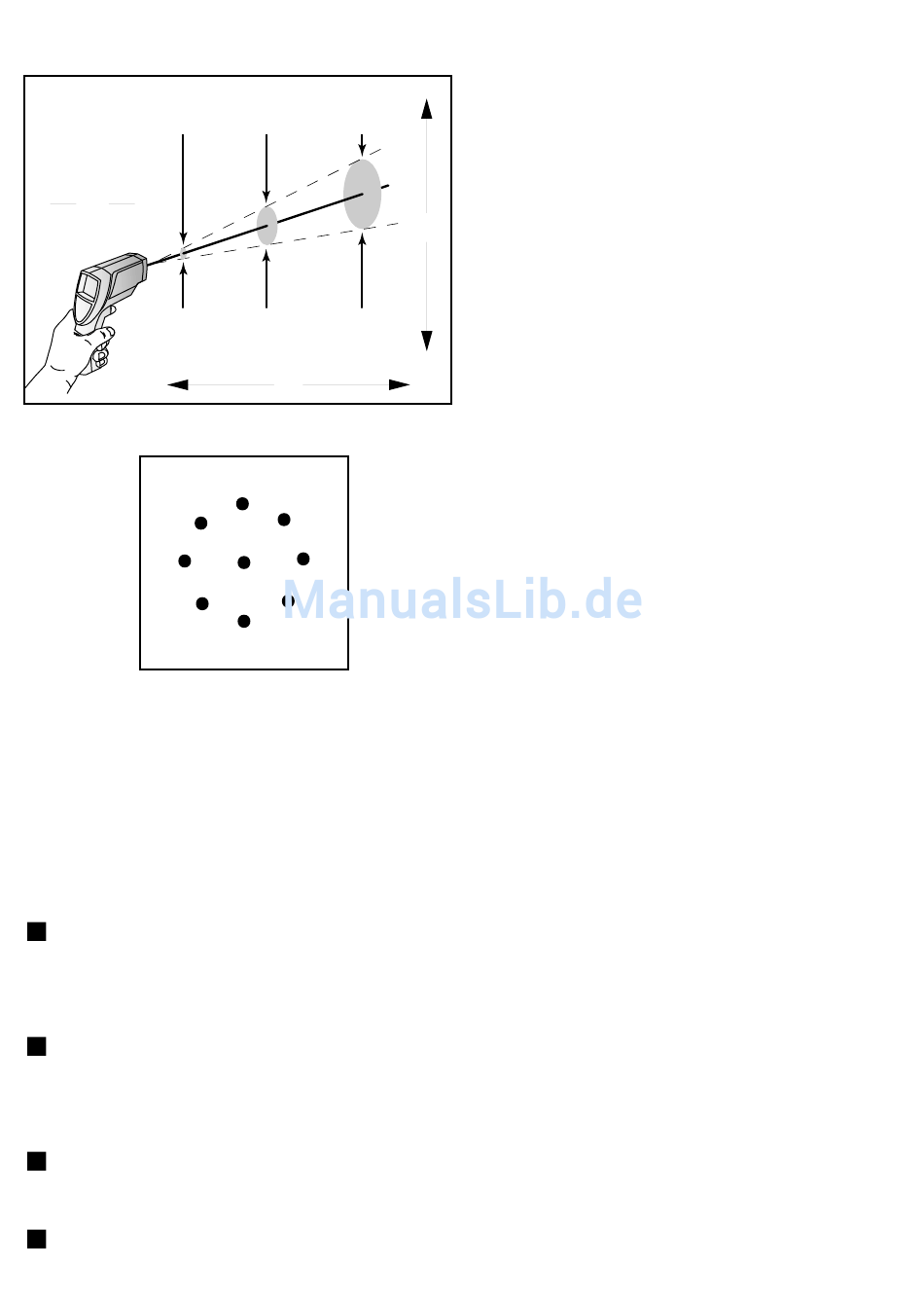

Entfernung und Messfeldgröße
Mit zunehmender Entfernung (D) vom
Objekt nimmt die Fläche (S) des vom
Gerät gemessenen Bereichs zu.
S
Das Verhältnis zwischen Messentfernung
und Messfeldgröße beträgt im
Scharfpunkt (0,914 m) 12:1.

Laservisiereinrichtung

Der Laserkreis wird durch acht kreisför-
mig angeordnete Punkte gebildet und
dient zur Anzeige des Messfeldes. In
dunkler Umgebung können außerhalb
des eigentlichen Laserkreises weitere
Markierungen erscheinen. Diese sind
optisch unvermeidbar und dienen nicht
zum Markieren des Messfeldes. Beim
Einzellaser zeigt der Laserpunkt auf die
Mitte des Messfeldes.
