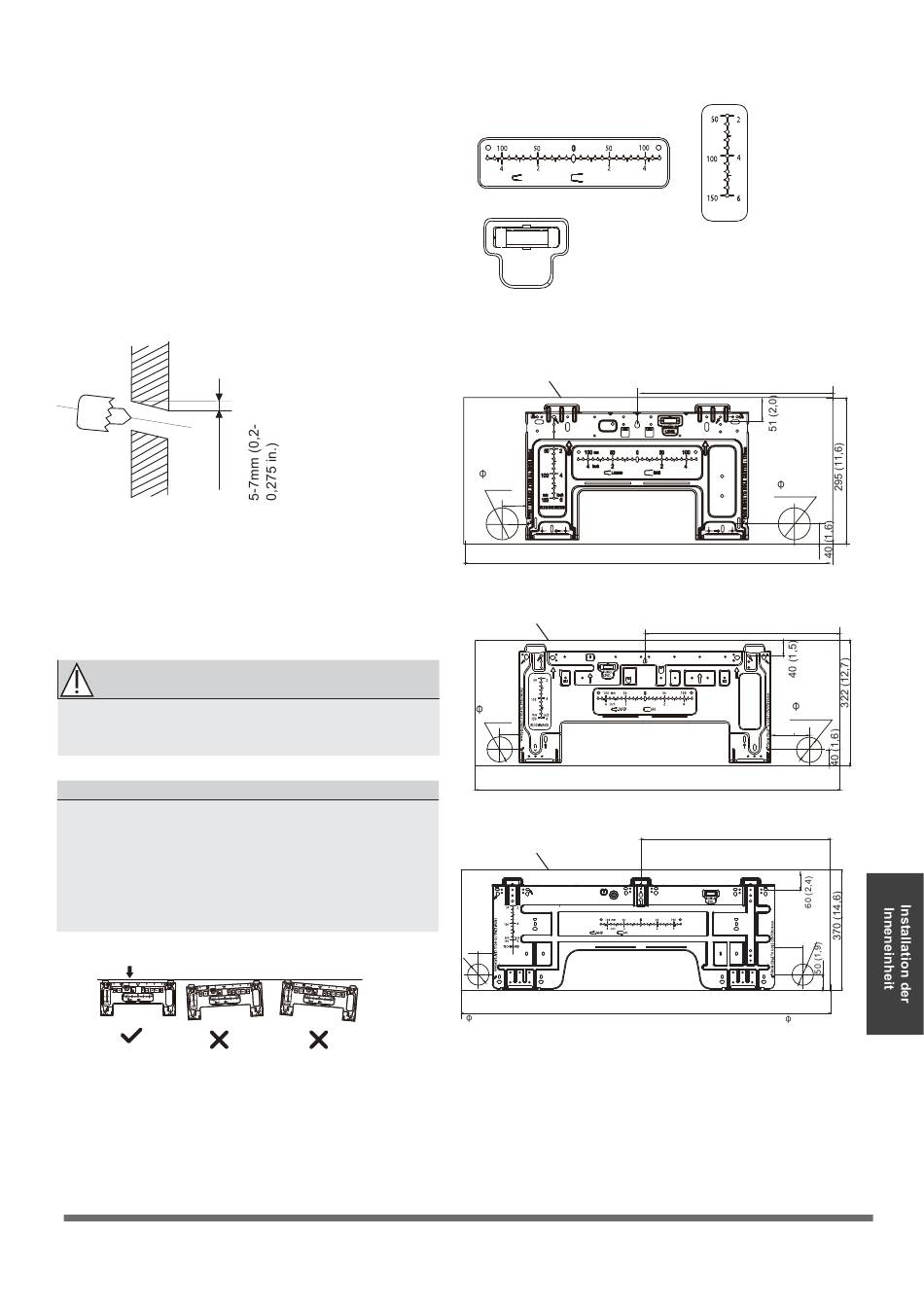

Schritt 3: Bohren Sie ein Loch in die Wand für
das Verbindungsrohr
1. Bestimmen Sie die Position des Lochs in der
Wand entsprechend der Position der
Montageplatte. Siehe Abmessungen der
Montageplatte.
2. Bohren Sie ein Loch in die Wand mit einem 65 mm
(2,5 Zoll) oder 90 mm (3,54 Zoll) Hammerbohrer (je
nach Modell). Stellen Sie sicher, dass das Loch in
einem leicht nach unten gerichteten Winkel gebohrt
wird, so dass das Auslassende 5-7 mm (0,2-0,275
in.) tiefer liegt als der auf dem Weg hierher.
Dies wird die Wasserableitung sicherstellen
angemessen.
Wand
Außen
Innen
WARNUNG: Wenn das gasseitige Anschlussrohr
5/8" (CD16mm) oder mehr beträgt, sollte das Loch
3,54" (90 mm) betragen.
3. Stecken Sie die Schutzhülse der Wand in das
Loch. Dies schützt die Ränder des Lochs und trägt
dazu bei, es nach Abschluss des
Installationsprozesses abzudichten.
VORSICHT
Achten Sie beim Bohren des Wandlochs darauf,
Kabel, Rohre und andere empfindliche Komponenten
zu vermeiden.
ABMESSUNGEN DER MONTAGEPLATTE
Verschiedene Modelle haben unterschiedliche
Montageplatten. Zur Erleichterung der Installation gibt
es eine Wasserwaage, deren Abmessungen in die
Montageplatte eingeschnitten sind. Installieren Sie die
Platte und bohren Sie das Wandloch entsprechend
den Angaben auf der Montageplatte. Siehe das
folgende Bild.
Korrekte Ausrichtung der Montageplatte
Einheit: mm (in)
Horizontale Richtungsregel
mm
Zoll
ält
Flüssig
Wasser
VORSICHT:
Die Wasserwaage auf der Montageplatte
kann nicht entfernt werden. Wenn sie beschädigt ist,
muss die Leckflüssigkeit unbedingt gereinigt werden.
Silhouette der Inneneinheit
Loch
röhrenfö
rmig
50 (1,9)
Modelle 9 / 12
Silhouette der Inneneinheit
Loch
röhrenfö
rmig
50 (1,9)
Modelle 18
Silhouette der Inneneinheit
50 (1,9)
Agujero
de tubo
Modelle 24
196
Vertikale
Richtungsregel
mm
pulgada
Wasserwaage
Loch
röhrenfö
rmig
120 (4,7)
795 (31)
Loch
röhrenfö
rmig
965 (38)
Agujero
1140 (44,8)
de tubo
