Electro-Voice Q44 Bedienungsanleitung
Professional power amplifier
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für Electro-Voice Q44
Inhaltszusammenfassung für Electro-Voice Q44

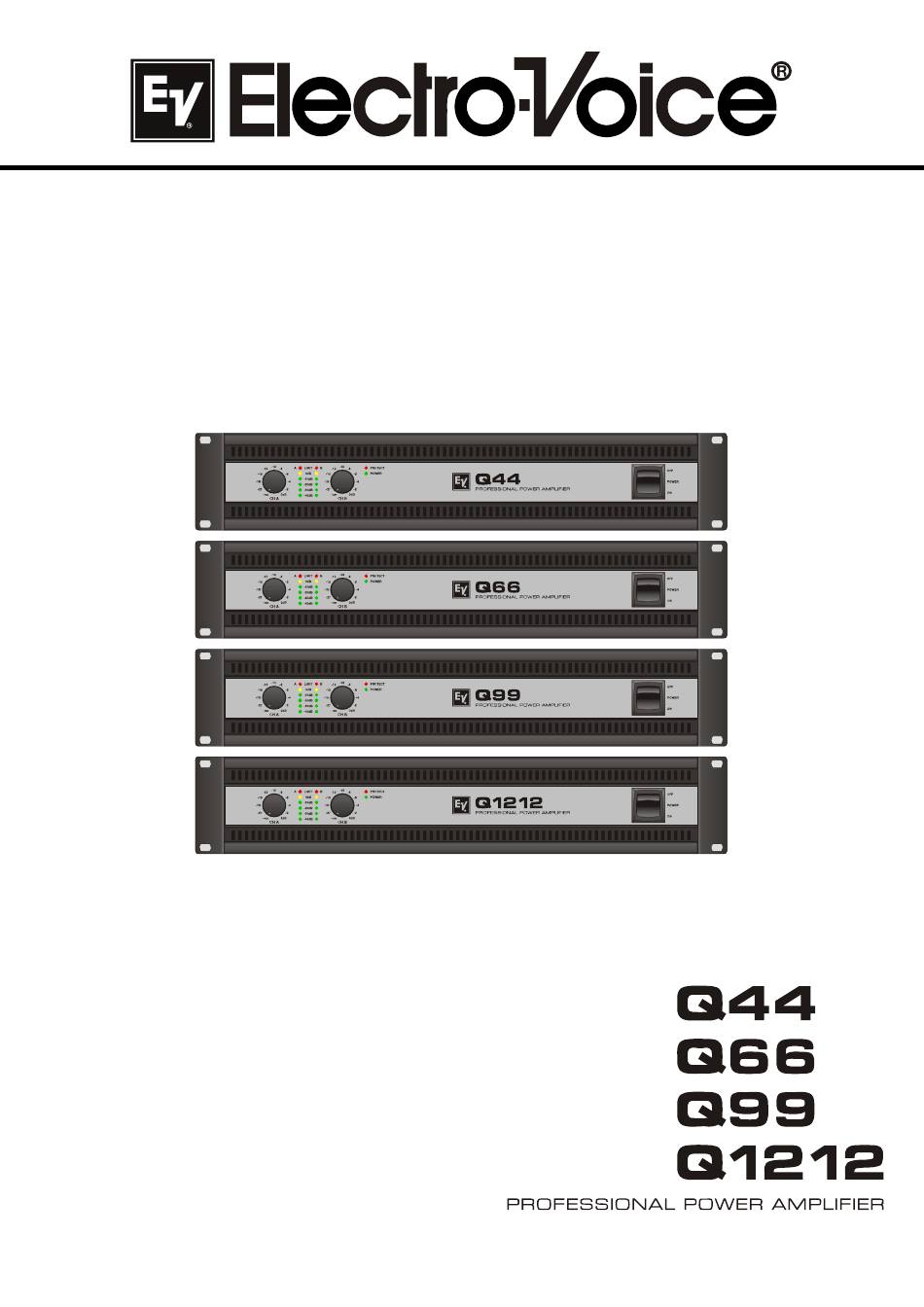

- Seite 1 OWNER’S MANUAL BEDIENUNGSANLEITUNG...
- Seite 13 PROFESSIONAL POWER AMPLIFIER Owner‘s Manual...
- Seite 14 PROFESSIONAL POWER AMPLIFIER INHALT Beschreibung ..............16 Willkommen .
- Seite 15 WICHTIGE SICHERHEITSHINWEISE Das Blitzsymbol innerhalb eines gleichseitigen Dreiecks soll den Anwender auf nicht isolierte Lei- tungen und Kontakte im Geräteinneren hinweisen, an denen hohe Spannungen anliegen, die im Fall einer Berührung zu lebensgefährlichen Strom- schlägen führen können. Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Anwender auf wichtige Bedie- nungs- sowie Servicehinweise in der zum Gerät gehörenden Literatur aufmerksam machen.
-
Seite 16: Beschreibung
PROFESSIONAL POWER AMPLIFIER 1 Beschreibung 1.1 Willkommen Vielen Dank, dass Sie sich für eine Endstufe der Electro-Voice Q Serie entschieden haben. Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, damit Sie Ihren neuen Electro-Voice Verstärker optimal nutzen können. 1.2 Auspacken und Inspektion Öffnen Sie die Verpackung und entnehmen Sie die Endstufe. -
Seite 17: Installation

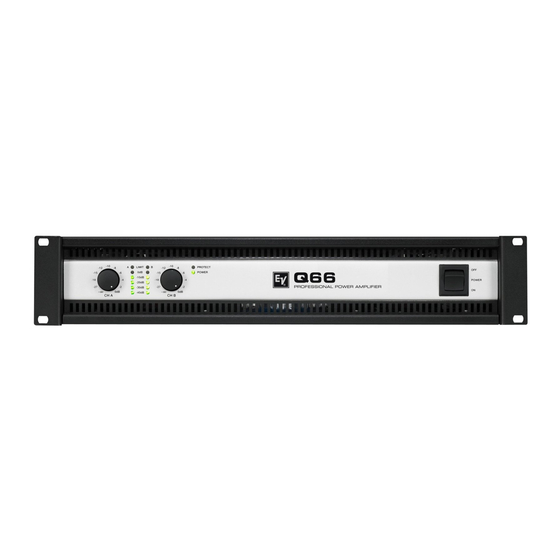

PROFESSIONAL POWER AMPLIFIER 2 Installation 2.1 Bedienelemente, Anzeigen und Anschlüsse Frontseite Eingangspegel-Regler (CH A, CH B) für Kanal A bzw. B Pegelanzeige für Kanal A bzw. B Anzeige Schutzschaltung (PROTECT) Anzeige Betrieb (POWER) Netzschalter Rückseite Netzeingang Schalter Groundlift (CIRCUIT ⊥ TO CHASSIS SWITCH) Typenschild Audioeingangsbuchsen (INPUT A, INPUT B) Audioausgangsbuchsen (OUTPUT A, OUTPUT B) -
Seite 18: Betriebsspannung
Abbildung gezeigt. Geeignete Rackwinkel sind als Zubehör erhältlich. 2.5 Kühlung Bei allen lüftergekühlen Endstufen von Electro-Voice strömt die Luft von der Frontseite zur Rückseite, da kühle Frischluft eher außerhalb des Racks zur Verfügung steht als innerhalb. Die Endstufe bleibt kühler und die entstehende Abwärme kann gezielter abgeführt werden. -
Seite 19: Groundlift
PROFESSIONAL POWER AMPLIFIER ACHTUNG: Die Lüftungsöffnungen der Endstufe dürfen nicht blockiert/verschlossen werden. Bei fehlen- der Kühlung kann sich die Endstufe automatisch abschalten. Halten Sie alle Lüftungsöffnun- gen frei von Staubablagerungen, die den Luftstrom behindern würden. Betreiben Sie die Endstufe nicht in der Nähe von Wärmequellen wie Heizlüftern, Öfen oder an- deren Geräten, die Hitze abstrahlen. - Seite 20 PROFESSIONAL POWER AMPLIFIER Typische Lautsprecherverkabelung Die erste Möglichkeit für den Anschluss von Lautsprechern in den Betriebsarten DUAL und PARALLEL ist die Verwendung beider Speakon- Buchsen, wobei in jeder der Buchsen der Lautsprecher jeweils an den Anschlüssen 1+ und 1- angeschlossen wird, siehe nebenstehende Abbildung.
-
Seite 21: Verkabelung Des Audio-Eingangs
PROFESSIONAL POWER AMPLIFIER ACHTUNG: Im Brückenbetrieb darf die angeschlossene Last 4 Ω nicht unterschreiten. Es können sehr hohe Spannungen am Ausgang produziert werden. Die angeschlossenen Lautsprecher müs- sen für derart hohe Spannungen ausgelegt sein. Beachten Sie unbedingt die Leistungsanga- ben im Datenblatt des jeweiligen Lautsprechers und vergleichen Sie diese mit der entsprechenden Ausgangsleistung der Endstufe. -
Seite 22: Betrieb
PROFESSIONAL POWER AMPLIFIER 3 Betrieb 3.1 Eingangspegel-Regler In den Betriebsarten DUAL und PARALLEL regeln die Eingangspegel-Regler CH A und CH B an der Frontseite der Endstufe die Verstärkung des jeweiligen Kanals. Drehung nach rechts erhöht die Lautstärke, Drehung nach links verringert die Lautstärke. Im Brückenbetrieb (BRIDGED) regelt nur der Drehknopf von Kanal A (CH A) die Lautstärke, die Drehknopf-Einstellung von Kanal B (CH B) wird ignoriert. -
Seite 24: Block Diagram / Blockschaltbild
PROFESSIONAL POWER AMPLIFIER Block Diagram / Blockschaltbild Owner‘s Manual / Bedienungsanleitung... - Seite 25 PROFESSIONAL POWER AMPLIFIER Dimensions / Abmessungen Owner‘s Manual / Bedienungsanleitung...
- Seite 26 PROFESSIONAL POWER AMPLIFIER Owner‘s Manual / Bedienungsanleitung...
- Seite 27 PROFESSIONAL POWER AMPLIFIER Owner‘s Manual / Bedienungsanleitung...
