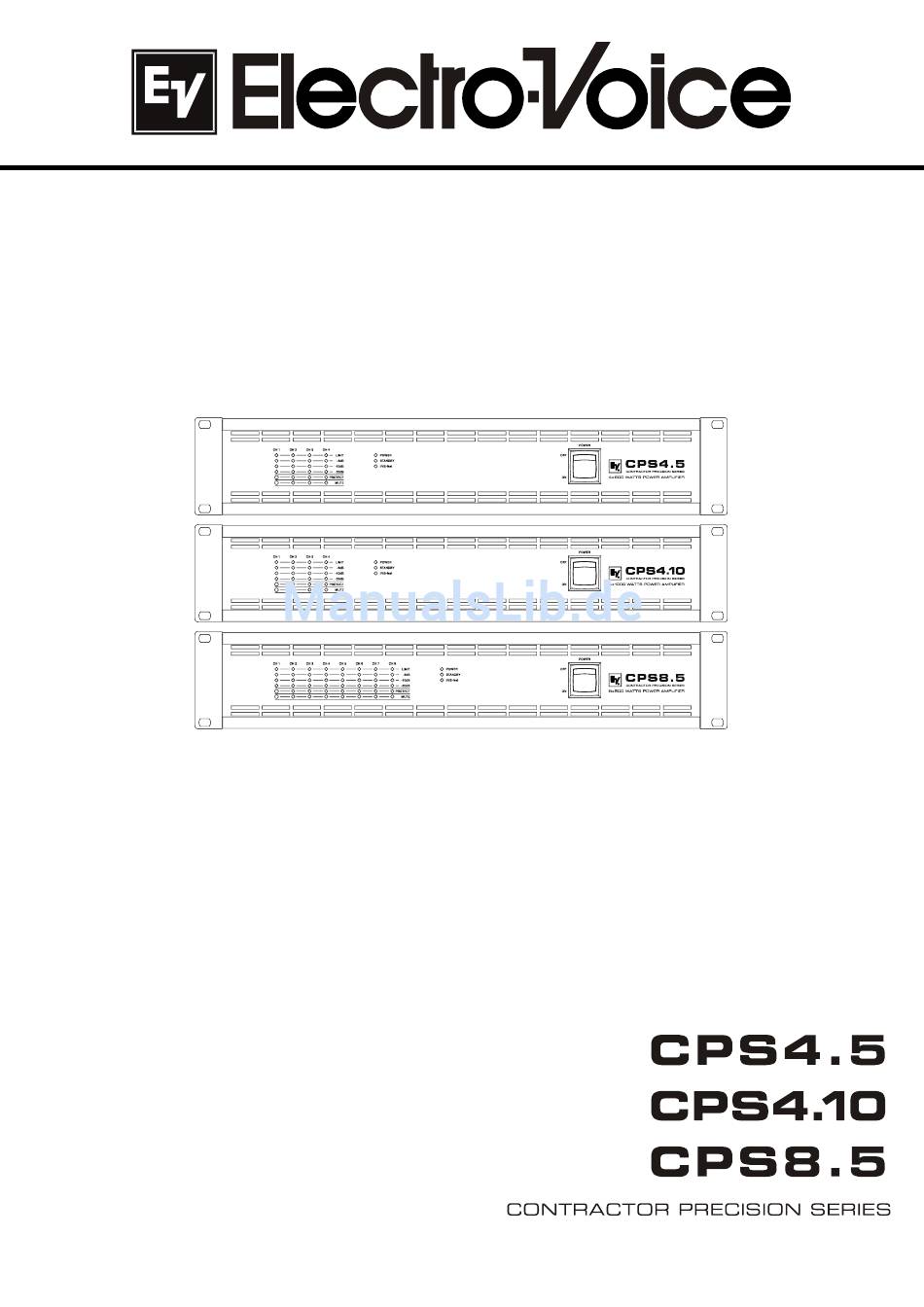

- Seite 1 OWNER’S MANUAL BEDIENUNGSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
CONTRACTOR PRECISION SERIES CONTENTS Introduction ..............4 Unpacking and Inspection . -
Seite 3: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS The lightning flash with arrowhead symbol, within an equilateral triangle is intended to alert the user to the presence of uninsulated „dangerous voltage“ within the product’s enclosure that may be of sufficent magnitude to constitute a risk of electric shock to persons. The exclamation point within an equilateral triangle is intended to alert the user to the presence of important operating and maintance (servicing) instructions in the... -
Seite 4: Introduction
CONTRACTOR PRECISION SERIES 1 Introduction Electro-Voice‘s new high efficiency CONTRACTOR PRECISION SERIES power amps combine uncompromising audio performance with the highest reliabilty. 1.1 Unpacking and Inspection Carefully open the packaging and take out the power amplifier. Inspect the power amp’s enclosure for damages that might have occured during transportation. - Seite 5 CONTRACTOR PRECISION SERIES that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: •...
-
Seite 6: Installation

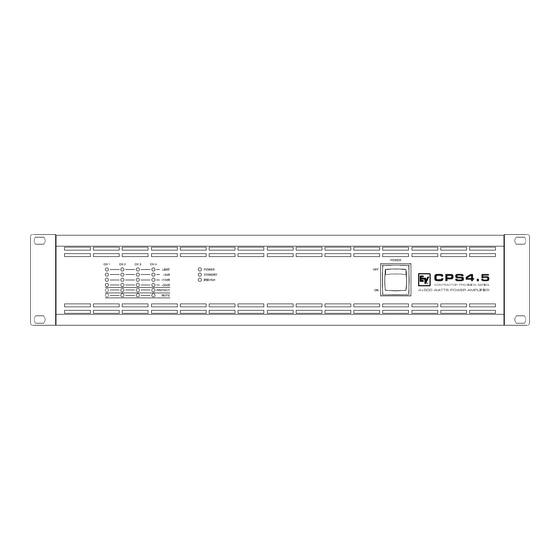

CONTRACTOR PRECISION SERIES 2 Installation 2.1 Controls, Indicators and Connections Front View Level Indicators for each channel Protection Indicator (PROTECT) for each channel Muting Indicator (MUTE) for each channel Power On/Off Indicator (POWER) Standby Indicator (STANDBY) Remote Amplifier Indicator (IRIS-Net) Mains Switch Rear View Mains Input... -
Seite 7: Operating Voltage
2.5 Ventilation As with all Electro-Voice power amps with fan cooling, the airflow direction is front-to-rear, obviously because there is more cold air outside of the rack case than inside. The power amplifier remains cooler and dissipating the developing waste heat in a specific direction gets easier. -
Seite 8: Fan Cooling
CONTRACTOR PRECISION SERIES ventilation. Since temperatures inside of the cabinet/rack case can easily rise up to 40 °C during operation of the power amp, it is mandatory to bear in mind the maximum allowable ambient temperature for all other appliances installed in the same cabinet/rack case. - Seite 9 2000 W at 140 V (≈10 Ω) 2000 W at 200 V (≈20 Ω) CPS 4.10 4 Ω 8 Ω 1000 W at 140 V (≈20 Ω) 1000 W at 200 V (≈40 Ω) CPS 8.5 Table 2.2: Minimum load in BRIDGED mode Owner‘s Manual...
-
Seite 10: Selecting The Mode Of Output (Output)
CONTRACTOR PRECISION SERIES 2.7 Selecting the Mode of Output (OUTPUT) Different output modes are available for the amplifier‘s output channels. Each channel can be switched to high impedance mode (HZ) for driving 70 V or 100 V loudspeakers without output transformers (Direct Drive). In DUAL or PARALLEL mode each output channel‘s OUTPUT setting can be independently set. -
Seite 11: Variable Load Drive (Vld)
CONTRACTOR PRECISION SERIES 70 V Mode The 70 V mode allows connection of 70 V loudspeaker lines (Direct Drive) in high impedance mode (HZ) without using output transformers. In this case the maximum number of loudspeakers connected to an output channel is only limited by the amplifier‘s output power (500 W for CPS4.5/8.5 or 1000 W for CPS4.10). -
Seite 12: Power On Delay
CONTRACTOR PRECISION SERIES not affected by VLD. Power amplifier channels behave as described in chapter 2.7. The use of VLD considerably expands the adaptability of a power amplifier. Table 2.4 lists some application examples of VLD. 2 Ω 4 Ω 8 Ω... -
Seite 13: Audio Cabeling
CONTRACTOR PRECISION SERIES 2.10 Audio Cabling Input Inputs are electronically balanced. Whenever possible, using balanced audio signal feeds at the input of the power amplifier is always preferred. Unbalanced connections should only be used if the cables are very short and no interfering signals are to be expected in the vicinity of the power amplifier. -
Seite 14: Operation
CONTRACTOR PRECISION SERIES 3 Operation 3.1 Volume Control In DUAL and PARALLEL mode, the level controls LEVEL on the power amp’s rear panel are used to control the amplification of the corresponding channel. Turning the control to the right increases and turning it to the left decreases the volume. -
Seite 15: Options
CONTRACTOR PRECISION SERIES 4 Options Installing one of the optionally available extension modules in the extension slot on the rear panel lets you expand the power amp’s functional range. As an example, the following paragraphs describe the RCM-810 Remote Control Module. Please read and follow the instructions provided in the documentation that you have received together with each extension module. - Seite 16 CONTRACTOR PRECISION SERIES Parameter Value CAN-Bus data rate 10 kbit/s Power-On-Delay 0 ms Amplifier & Channel Labels RCM-810 Module, RCM-810 Input, RCM-810 Output Supervision not configured Control Ports and Job Numbers not configured deactivated Table 4.1: Factory Settings of RCM-810 2 CAN ADDRESS Selector Switch The two address selector switches are for setting the network address of the RCM-810.
- Seite 17 CONTRACTOR PRECISION SERIES The following table illustrates the relation between data rate and bus length or network size. The use of CAN repeaters is strongly recommended for busses that exceed 1000 meters in length. Transfer rate (in kbit/s) Bus length (in m) 62,5 1000 2500...
- Seite 18 CONTRACTOR PRECISION SERIES INHALT Einführung ..............20 Auspacken und Überprüfen .
- Seite 19 WICHTIGE SICHERHEITSHINWEISE Das Blitzsymbol innerhalb eines gleichseitigen Dreiecks soll den Anwender auf nicht isolierte Lei- tungen und Kontakte im Geräteinneren hinweisen, an denen hohe Spannungen anliegen, die im Fall einer Berührung zu lebensgefährlichen Strom- schlägen führen können. Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Anwender auf wichtige Bedie- nungs- sowie Servicehinweise in der zum Gerät gehörenden Literatur aufmerksam machen.
-
Seite 20: Einführung
CONTRACTOR PRECISION SERIES 1 Einführung Mit den Endstufen der CPS-Serie von Electro-Voice beginnt ein neues Zeitalter in der Endstufen-Technologie. Die hocheffiziente Technik der CPS-Endstufe liefert kompromisslose Audioperformance bei geringem Gewicht und höchster Zuverlässigkeit. 1.1 Auspacken und Überprüfen Öffnen Sie die Verpackung und entnehmen Sie die Endstufe. Überprüfen Sie die Endstufe auf äußere Beschädigungen, die während des Transports zu Ihnen aufgetreten sein könnten. -
Seite 21: Installation
CONTRACTOR PRECISION SERIES 2 Installation 2.1 Bedienelemente, Anzeigen und Anschlüsse Frontseite Pegelanzeige für Kanäle 1 bis 4 (CPS4.5/4.10) bzw. 8 (CPS8.5) Anzeige Schutzschaltung (PROTECT) Anzeige Stummschaltung (MUTE) Anzeige Betrieb (POWER) Anzeige Standby (STANDBY) Anzeige Remote Amplifier (IRIS-Net) Netzschalter Rückseite Netzeingang POWER REMOTE-Buchse (POWER REMOTE) Einschaltverzögerungs-Wahlschalter (ON DELAY) Endstufenausgangsklemmen (CH 1...4 / 5...8, BRIDGED) -
Seite 22: Betriebsspannung
Abbildung 2.1: Befestigung der Endstufe bei Rackeinbau 2.5 Kühlung Bei allen lüftergekühlen Endstufen von Electro-Voice strömt die Luft von der Frontseite zur Rückseite, da kühle Frischluft eher außerhalb des Racks zur Verfügung steht als innerhalb. Die Endstufe bleibt kühler und die entstehende Abwärme kann gezielter abgeführt werden. -
Seite 23: Wahl Der Betriebsart (Mode)
CONTRACTOR PRECISION SERIES Geräterückseite nicht behindert wird. Für den Einbau in Gehäuse und Racks ist zu beachten, dass eine ausreichende Belüftung der Endstufe möglich ist. Zwischen der Endstufen-Rückseite und der Schrank/Rack-Innenseite ist ein freier Luftkanal von mindestens 60 mm x 330 mm bis zur oberen Rack- oder Schrankentlüftung vorzusehen. - Seite 24 2000 W an 140 V (≈10 Ω) 2000 W an 200 V (≈20 Ω) CPS 4.10 4 Ω 8 Ω 1000 W an 140 V (≈20 Ω) 1000 W an 200 V (≈40 Ω) CPS 8.5 Tabelle 2.2: Minimal zulässige Last im Brückenbetrieb Bedienungsanleitung...
-
Seite 25: Wahl Des Ausgangs-Modus (Output)
CONTRACTOR PRECISION SERIES 2.7 Wahl des Ausgangs-Modus (OUTPUT) Die Endstufenkanäle der Endstufen CPS4.5/4.10/8.5 können auf verschiedene Ausgangsmodi umgeschaltet werden. Bei Bedarf kann jeder Kanal einzeln auf Hochimpedanzbetrieb (HZ) umgeschaltet werden, um 70 V und 100 V Lautsprecherlinien direkt ohne Ausgangsübertrager (Direct Drive) anzutreiben. In den Betriebsarten DUAL und PARALLEL eines Ausgangskanal-Paares können die Ausgangs-Modi der Ausgangskanäle unabhängig voneinander eingestellt werden. -
Seite 26: Variable Load Drive
CONTRACTOR PRECISION SERIES 70 V-Modus Der 70 V Modus erlaubt den direkten Antrieb (Direct Drive) von 70 V Lautsprecherlinien im Hochimpedanzbetrieb (HZ) ohne Ausgangsübertrager. Pro Kanal können dann maximal so viele Lautsprecher angeschlossen werden, bis die Gesamtleistungsaufnahme der Lautsprecherlinie dem Leistungswert des Verstärkers (500 W bei CPS4.5/8.5 bzw. 1000 W bei CPS4.10) entspricht. -
Seite 27: Einschaltverzögerung
CONTRACTOR PRECISION SERIES und 100 V verhalten sich unverändert wie in Kapitel 2.7 beschrieben. Durch die Verwendung von VLD erweitern sich die Anpassungsmöglichkeiten der Endstufe beträchtlich. Einige Anwendungsfälle von VLD finden sich in Tabelle 2.4. 2 Ω 4 Ω 8 Ω 2 Ω... -
Seite 28: Audio Verkabelung
CONTRACTOR PRECISION SERIES 2.10 Audio Verkabelung Eingang Die Phoenix-Eingänge INPUT sind elektronisch symmetrisch ausgelegt. Wenn möglich, sollte stets ein symmetrisches Audiosignal am Eingang der Endstufe verwendet werden. Falls das/die Anschlusskabel sehr kurz sind und keine Störsignale in der Umgebung der Endstufe zu erwarten sind, kann auch ein unsymmetrisches Signal angeschlossen werden. In diesem Fall ist es zwingend erforderlich eine Brücke im Eingangsstecker zwischen Schirm und dem invertierenden Eingang zu schalten, da ansonsten ein Pegelverlust von 6 dB auftreten kann. -
Seite 29: Betrieb
CONTRACTOR PRECISION SERIES 3 Betrieb 3.1 Eingangspegel-Regler In den Betriebsarten DUAL und PARALLEL regeln die Eingangspegel-Regler LEVEL an der Rückseite der Endstufe die Verstärkung des jeweiligen Kanals. Drehung nach rechts erhöht die Lautstärke, Drehung nach links verringert die Lautstärke. In der Betriebsart BRIDGED eines Ausgangskanal-Paares regelt nur der Drehknopf des Kanals mit ungerader Nummer (also 1, 3, 5 bzw. -
Seite 30: Optionen
CONTRACTOR PRECISION SERIES 4 Optionen Durch den Einbau eines optionalen Zusatzmoduls in den Erweiterungssteckplatz an der Rückseite kann der Funktionsumfang der Endstufe erhöht werden. Als Beispiel wird im folgenden das RCM-810 Remote Control Modul aufgeführt. Bitte beachten Sie bei allen Zusatzmodulen die jeweils mitgelieferte Bedienungsanleitung 4.1 RCM-810 Systembeschreibung Das RCM-810 Remote Control Modul ist ein Digital-Controller Modul für Live Sound, PA und Festinstallation. - Seite 31 CONTRACTOR PRECISION SERIES 1 INIT-Taste Die INIT-Taste erlaubt das Rücksetzen des RCM-810 auf die Werkseinstellungen. Betätigen Sie hierzu die Taste z. B. mit einem kleinen Schraubenzieher für mindestens 3 Sekunden. Tabelle 4.1 zeigt die zurückgesetzten Parameter. ACHTUNG: Alle Einstellungen des RCM-810, die Sie in IRIS-Net vorgenommen haben, werden bei Betätigung der INIT-Taste gelöscht.
- Seite 32 CONTRACTOR PRECISION SERIES 4 REMOTE CAN BUS-Anschlüsse Das RCM-810-Modul besitzt zwei RJ-45-Buchsen für den REMOTE CAN BUS. Die Buchsen sind parallel geschaltet und dienen als Eingang und zum Weiterschleifen des Remote-Netzwerkes. Zur Verkabelung innerhalb des Racks können handelsübliche RJ-45-Netzwerkkabel verwendet werden. Bei größeren Leitungslängen sind die CAN-Richtlinien zu beachten.
-
Seite 33: Specifications/Technische Daten
CONTRACTOR PRECISION SERIES Specifications/Technische Daten CPS4.5 Amplifier at rated conditions, all channels driven, rated loads, unless otherwise specified. Low Impedance Mode High Impedance Mode Load Impedance 2 Ω 4 Ω 8 Ω 70 V / 10 Ω 100 V / 20 Ω 250 W Maximum Midband Output Power 500 W... -
Seite 34: Cps4.10
CONTRACTOR PRECISION SERIES CPS4.10 Amplifier at rated conditions, all channels driven, rated loads, unless otherwise specified. Low Impedance Mode High Impedance Mode Load Impedance 2 Ω 4 Ω 8 Ω 70 V / 5 Ω 100 V / 10 Ω 500 W Maximum Midband Output Power 1000 W... -
Seite 35: Cps8.5
CONTRACTOR PRECISION SERIES CPS8.5 Amplifier at rated conditions, all channels driven, rated loads, unless otherwise specified. Low Impedance Mode High Impedance Mode Load Impedance 2 Ω 4 Ω 8 Ω 70 V / 10 Ω 100 V / 20 Ω 250 W Maximum Midband Output Power 500 W... -
Seite 36: Mains Operation & Resulting Temperature
CONTRACTOR PRECISION SERIES 5.1 Mains Operation & Resulting Temperature CPS4.5 Output BTU/hr mains mains mains Mode in V in A in W in W Idle 2 Ω 4x63 1/8 Max. Output Power @ 2 Ω 4 Ω 4x63 1/8 Max. Output Power @ 4 Ω 70 V / 100 V 4x63 1/8 Max. - Seite 37 CONTRACTOR PRECISION SERIES CPS8.5 Output BTU/hr mains mains mains Mode in V in A in W in W Idle 2 Ω 8x63 1454 1/8 Max. Output Power @ 2 Ω 4 Ω 8x63 1215 1/8 Max. Output Power @ 4 Ω 70 V / 100 V 8x63 1010...
-
Seite 38: Block Diagram / Blockschaltbild
CONTRACTOR PRECISION SERIES Block Diagram / Blockschaltbild Owner‘s Manual / Bedienungsanleitung... -
Seite 39: Dimensions / Abmessungen
CONTRACTOR PRECISION SERIES 5.2 Dimensions / Abmessungen Owner‘s Manual / Bedienungsanleitung... - Seite 40 CONTRACTOR PRECISION SERIES Americas Asia & Pacific Rim Bosch Communications Systems Japan: EVI Audio Japan Ltd. 12000 Portland Ave South 5-3-8 Funabashi, Setagaya-Ku Burnsville, MN 55337, USA Tokyo, Japan 156-0055 USA: Phone:1-800-392-3497 Phone: +81 3-5316-5020 Fax: 1-800-955-6831 Fax: +81 3-5316-5031 Canada: Phone: 1-866-505-5551 China:...
