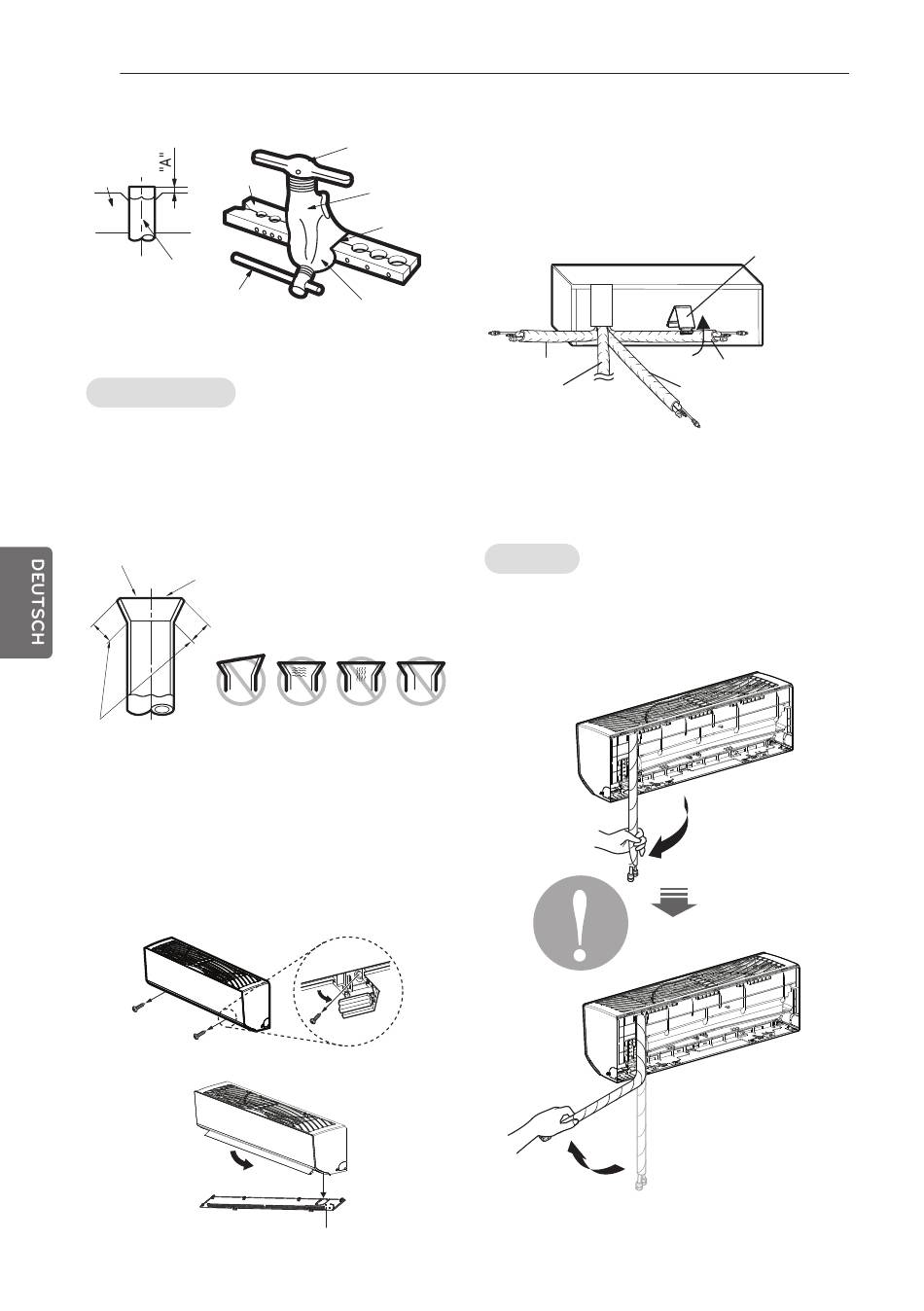

MONTAGE
12
Schiene
Schiene
Kupferrohr
Spannbügel
Überprüfung
1
Vergleichen Sie die Bördelung mit der Ab-
bildung.
2
Wenn die Bördelung offensichtlich
beschädigt ist, schneiden Sie diesen Teil
ab und wiederholen Sie die Bördelung.
Rundum glatt
Das Innere glänzt ohne Kratzer
= Unsachgemäße Bördelung =
Schräg
Rundum gleiche Länge
Anschluss der Rohrleitungen
1
Ziehen Sie die Schraubenkappe an der Un-
terseite des Innengerätes ab
2
Lösen Sie die beiden Schrauben und
nehmen Sie das Gehäuse vom Gerät ab
Gehäuseabdeckung
Griff
Bügel
Konus
Rote Pfeilmarkierung
Beschädigte
Rissig
Ungleiche
Oberfläche
Stärke
3
Ziehen Sie die Rohrleitungshalterung nach
hinten.
4
Entfernen Sie Rohrabdeckung und Posi-
tionieren Sie die Rohrleitung
Rückansicht Innengerät
Rechts
Nach unten
* Die Funktion kann nach einer Art Modell
chagned werden.
Richtig
- Drücken Sie auf die der Rohrleitungsabdeck-
ung und biegen Sie die Rohrleitung langsam
nach unten. Biegen Sie das Rohr dann
langsam nach links.
Rohrleitungshalterung
Links
Zurück
