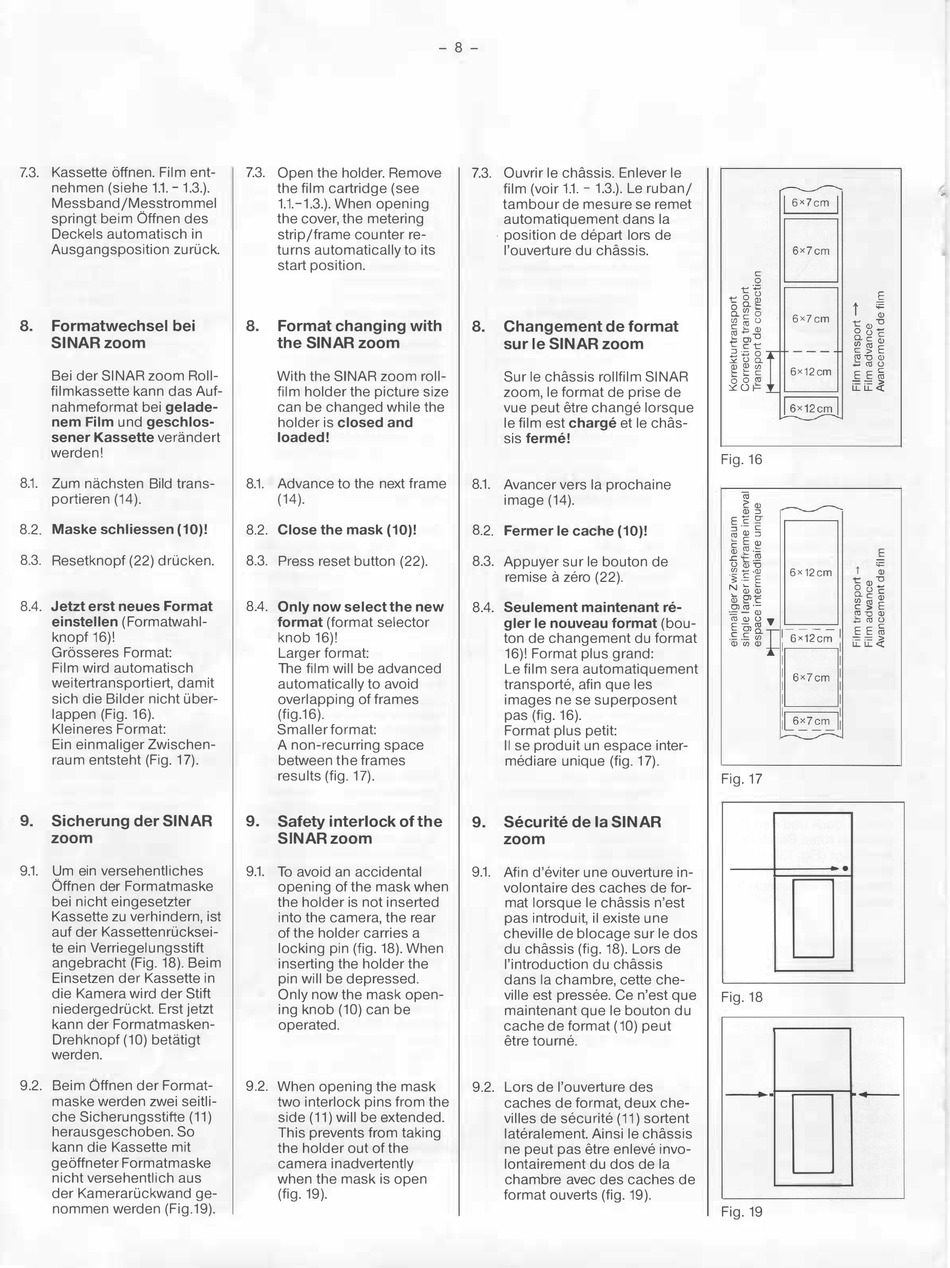

Sinar Zoom Gebrauchsanleitung Seite 8

7.3. Kassette bffnen. Film ent-
nehmen (siehe 1.3.).
1.1.
-
Messband/Messtrommel
springt beim O ffnen des
Deckels automatisch in
Ausgangsposition zuruck.
8.
Formatwechsel bei
SINARzoom
Bei der SINAR zoom Roll-
filmkassette kann das Auf-
nahmeformat bei
gelade-
und
nem Film geschlos-
verandert
sener Kassette
werden!
8.1.
Zurn nachsten Bild trans-
portieren (14).
8.2 .
Maske schliessen (10)!
8.3.
Resetknopf (22) drucken.
8.4.
Jetzt erst neues Format
(Formatwahl-
einstellen
knopf 16)!
Grbsseres Format:
Film wird automatisch
weitertransportiert, damit
sich die Bilder nicht uber-
lappen (Fig. 16).
Kleineres Format:
Ein einmaliger Zwischen-
raum entsteht (Fig. 17).
Sicherung der SINAR
9.
zoom
9.1. Um ein versehentliches
O ffnen der Formatmaske
bei nicht eingesetzter
Kassette zu verhindern, ist
auf der Kassettenrucksei-
te ein Verriegelungsstift
angebracht (Fig. 18). Beim
Einsetzen der Kassette in
die Kamera wird der Stitt
niedergedruckt. Erst jetzt
kann der Formatmasken-
Drehknopf (10) betatigt
werden.
Seim O ffnen der Format-
9.2.
maske werden zwei seitli-
che Sicherungsstifte (11)
herausgeschoben. So
kann die Kassette mit
gebffneter Formatmaske
nicht versehentlich aus
der Kameraruckwand ge-
nommen werden (Fig.19).
7.3. Open the holder. Remove
the film cartridge (see
1.1. - 1.3.). When opening
the cover, the metering
strip/frame counter re-
turns automatically to its
start position.
8.
Format changing with
the SINAR zoom
With the SINAR zoom roll-
film holder the picture size
can be changed while the
holder is
closed and
loaded!
8.1. Advance to the next frame
(14).
8.2.
Close the mask (10)!
8.3. Press reset button (22).
8.4.
Only now select the new
(format selector
format
knob 16)!
Larger format:
The film will be advanced
automatically to avoid
overlapping of frames
(fig.16).
Smaller format:
A non-recurring space
between the frames
results {fig. 17).
9. Safety interlock of the
SINARzoom
9.1. To avoid an accidental
opening of the mask when
the holder is not inserted
into the camera, the rear
of the holder carries a
locking pin (fig. 18). When
inserting the holder the
pin will be depressed.
Only now the mask open-
ing knob (10) can be
operated.
9.2. When opening the mask
two interlock pins from the
side (11) will be extended.
This prevents from taking
the holder out of the
camera inadvertently
when the mask is open
(fig. 19).
- 8 -
7.3.
Ouvrir le chassis. En lever le
film (voir - 1.3.). Le ruban/
1.1.
tambour de mesure se remet
automatiquement dans la
position de depart lors de
·
l'ouverture du chassis.
8.
Changement de format
sur le SINAR zoom
Sur le chassis rollfilm SINAR
zoom, le format de prise de
vue peut etre change lorsque
le film est
charge
sis
ferme!
8.1.
Avancer vers la prochaine
image (14).
8.2 .
Fermer le cache (10)!
8.3.
Appuyer sur le bouton de
remise zero (22).
a
8.4.
Seulement maintenant re-
gler le nouveau format
ton de changement du format
16)! Format plus grand:
Le film sera automatiquement
transporte, afin que les
images ne se superposent
pas (fig. 16).
Format plus petit:
II se produit un espace inter-
mediare unique (fig. 17).
Securite de la SINAR
9.
zoom
9.1. Afin d'eviter une ouverture in-
volontaire des caches de for-
mat lorsque le chassis n'est
pas introduit, ii existe une
cheville de blocage sur le dos
du chassis (fig. 18). Lars de
!'introduction du chassis
dans la chambre, cette che-
ville est pressee. Ce n'est que
maintenant que le bouton du
cache de format (10) peut
etre tourne.
9.2. Lars de l'ouverture des
caches de format, deux che-
villes de securite (11) sortent
lateralement. Ainsi le chassis
ne peut pas etre enleve invo-
lontairement du dos de la
chambre avec des caches de
format ouverts (fig. 19).
