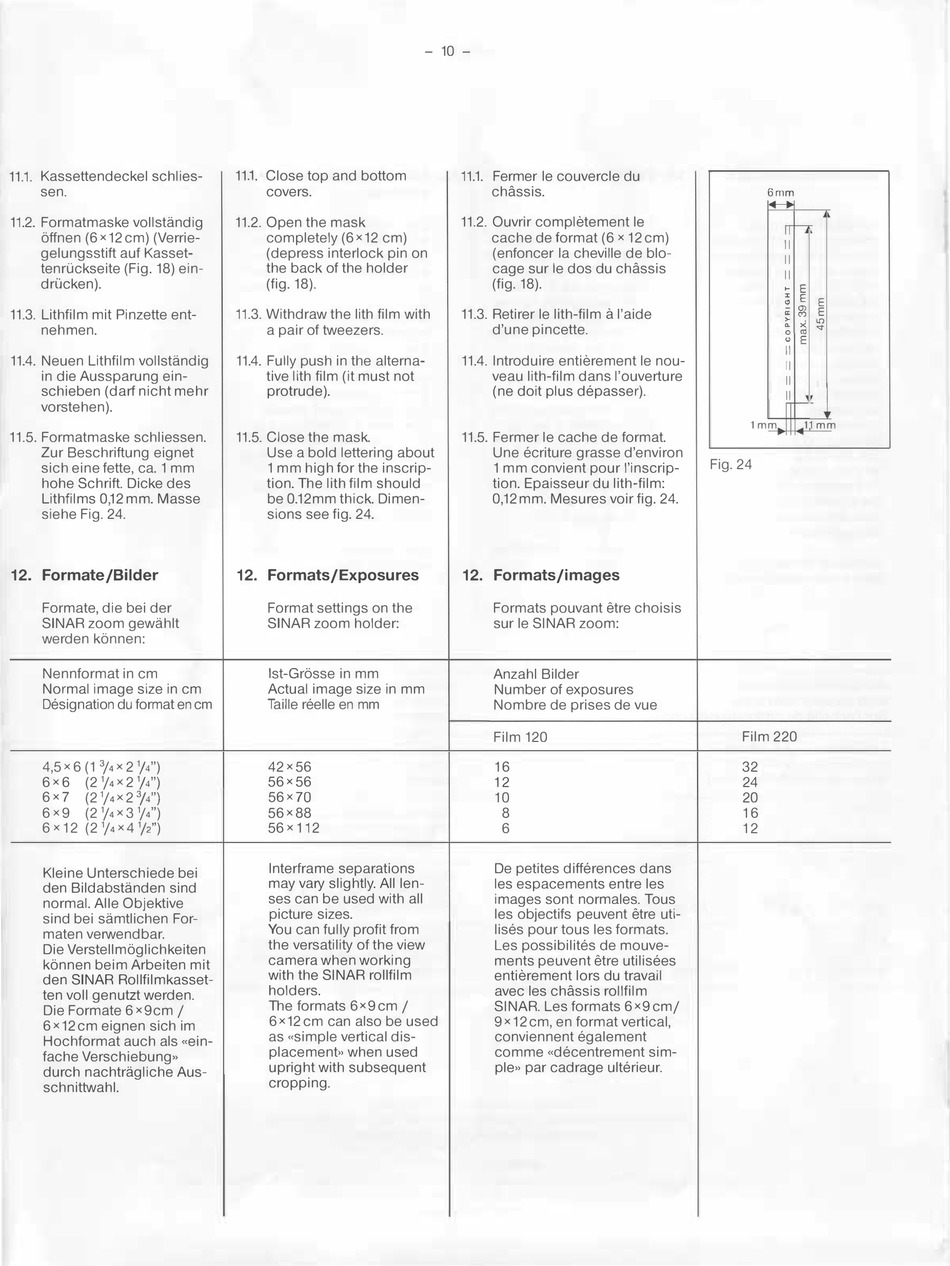

Sinar Zoom Gebrauchsanleitung Seite 10

11.1. Kassettendeckel schlies-
sen.
11.2. Formatmaske vollstandig
bffnen (6x12 cm) (Verrie-
gelungsstift auf Kasset-
tenri..i c kseite (Fig. 18) ein-
dri.. i cken).
11.3. Lithfilm mit Pinzette ent-
nehmen.
11.4. Neuen Lithfilm vollstandig
in die Aussparung ein-
schieben (darf nicht mehr
vorstehen).
11.5. Formatmaske schliessen.
Zur Beschriftung eignet
sich eine fette, ca. 1 mm
hohe Schrift. Dicke des
Lithfilms 0,12 mm. Masse
siehe Fig. 24.
12.
Formate /Bilder
Formate, die bei der
SINAR zoom gewahlt
werden kbnnen:
Nennformat in cm
Normal image size in cm
Designation du format en cm
4,5 x 6 (1 3 /4 x 21/4'')
6x6 (21/4 x 21/4'')
(2 1/4 x 2 3
f4' )
6x7 '
6x9 (2 1/4 x 3 1/4")
6x12 (21/4x41/2'')
Kleine Unterschiede bei
den Bildabstanden sind
normal. Alie Objektive
sind bei samtlichen For-
maten verwendbar.
Die Verstellmbglichkeiten
kbnnen beim Arbeiten mit
den SINAR Rollfilmkasset-
ten voll genutzt werden.
Die Formate 6x9cm /
6x12 cm eignen sich im
Hochformat auch als «ein-
fache Verschiebung»
durch nachtragliche Aus-
schnittwahl.
11.1. Close top and bottom
covers.
11.2. Open the mask
completely (6x12 cm)
(depress interlock pin on
the back of the holder
(fig. 18).
11.3. Withdraw the lith film with
a pair of tweezers.
11.4. Fully push in the alterna-
tive lith film (it must not
protrude).
11.5. Close the mask.
Use a bold lettering about
1 mm high for the inscrip-
tion. The lith film should
be 0.12mm thick. Di men-
sions see fig. 24.
12.
Formats/Exposures
Format settings on the
SINAR zoom holder:
1st-Grosse in mm
Actual image size in mm
Tail le reelle en mm
42x56
56x56
56x?O
56x88
56 x 1 12
lnterframe separations
may vary slightly. All len-
ses can be used with all
picture sizes.
You can fully profit from
the versatility of the view
camera when working
with the SINAR rollfilm
holders.
The formats 6 x 9 cm /
6x12 cm can also be used
as «simple vertical dis-
placement» when used
upright with subsequent
cropping.
- 10 -
11.1. Fermer le couvercle du
chassis.
11.2. Ouvrir completement le
cache de format (6 x 12 cm)
(enfoncer la cheville de blo-
cage sur le dos du chassis
(fig. 18).
11.3. Retirer le lith-film
d'une pincette.
11.4. lntroduire entierement le nou-
veau lith-film dans l'ouverture
(ne doit plus depasser).
11.5. Fermer le cache de format.
Une ecriture grasse d'environ
1 mm convient pour l'inscrip-
tion. Epaisseur du lith-film:
0,12 mm. Mesures voir fig. 24.
12.
Formats/images
Formats pouvant etre choisis
sur le SINAR zoom:
Anzahl Bilder
Number of exposures
Nombre de prises de vue
Film 120
16
1 2
10
8
6
De petites differences dans
les espacements entre les
images sont normales. Tous
les objectifs peuvent etre uti-
lises pour tous les formats.
Les possibilites de mouve-
ments peuvent etre utilisees
entierement lors du travail
avec les chassis rollfilm
SINAR. Les formats 6x9 cm/
9x12 cm, en format vertical,
conviennent egalement
comme «decentrement sim-
pie» par cad rage ulterieur.
6mm
II
II
II
�
x
�
l'aide
� C')
a
>
..
II
II
II
1mm
Fig. 24
Film 220
32
24
20
1 6
1 2
E
E
E
E
"'
x
"
II
11mm
