Anschlussbild 1 (Allgemein, Ohne Frt-Maßnahmen) - TELE RE NA003-M64 Benutzerhandbuch
Netz- und anlagenschutzrelais
Vorschau ausblenden
Andere Handbücher für RE NA003-M64:
- Kurzanleitung (2 Seiten) ,
- Benutzerhandbuch (61 Seiten) ,
- Benutzerhandbuch (45 Seiten)
Inhaltsverzeichnis
Werbung
2.5

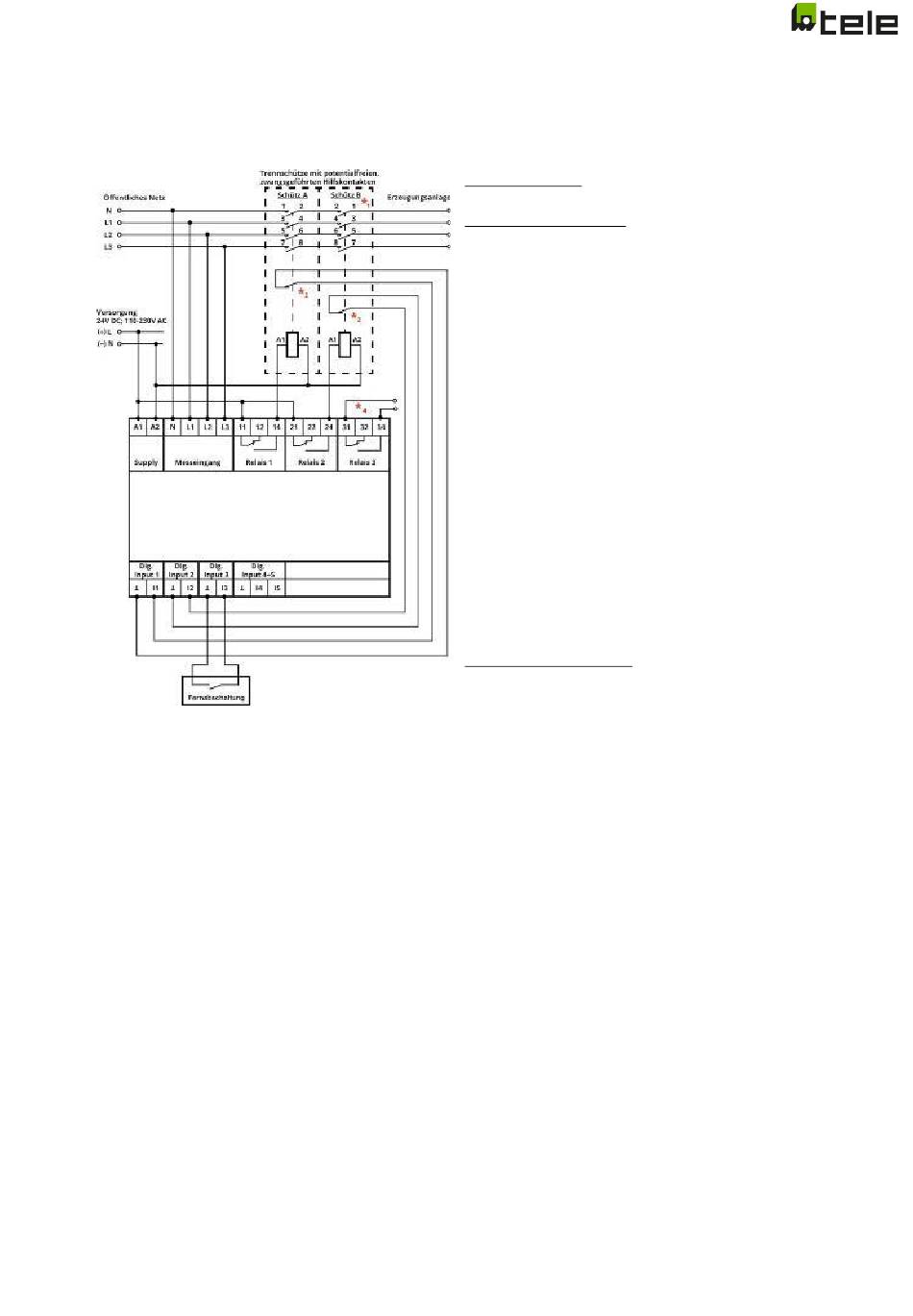

Anschlussbild 1 (allgemein, ohne FRT-Maßnahmen)
*
... Schütz B entfällt bei allen länderspezifischen Normen bei
1
denen keine funktionale Sicherheit gefordert ist!
*
... Hilfskontakt als Öffner, Schließer oder „nicht überwacht" konfigurierbar.
2
*
... 1- oder 2-kanaliger Anschluss möglich und konfigurierbar.
3
*
... Auswertung, Kontaktfehler für Eigenerzeugungsanlagen nur für VDE-AR-N 4105:2018-11 und C10-11:2019
4
*
... VDE-AR-N 4105:2018-11 mit gepufferten Trennschützen für ein FRT (fault ride through) Verhalten
5
Anzuwenden für:
die aktuellen Standards
OVE TOR R25 NS SYNC
OVE TOR R25 NS ASYNC
OVE TOR R25 MS SYNC
OVE TOR R25 MS ASYNC
VDE-AR-N 4105:2018-11 (Pn ≤ 50 kW) *
VDE-AR-N 4105:2018-11 (Pn > 50 kW) *
VDE-AR-N 4105:2018-11 (Umrichter) *
VDE-AR-N 4110:2018-11
G99-1-3 LV:2018
G99-1-3 HV:2018
G98-1-2:2018
C10-11:2019 LV-IP
C10-11:2019 LV-ASS
C10-11:2019 HV-IP
C10-11:2019 HV-ASS
EN50438:2013
EN50438:2013 DK
VDE 0126-1-1:2013
NRS 097-2-1:2017
OPEN SETUP
Rezertifizierte Standards
OVE E 8001-4-712 / E 8101-4-712
VDE 0124-100:2013
TR3 Rev23:2013
G59/3/3:2015 LV
G59/3/3:2015 MV
G83/2:2012
C10-11:2012 LV
C10-11:2012 MV
Seite 9 von 106
*
*
1,
4,
5
*
*
1,
4,
5
*
4,
5
*
1
*
1
*
1
*
1
*
*
1,
4
*
*
1,
4
*
*
1,
4
*
*
1,
4
*
3
*
3
*
1
*
1
*
1
*
1
*
1
*
1
