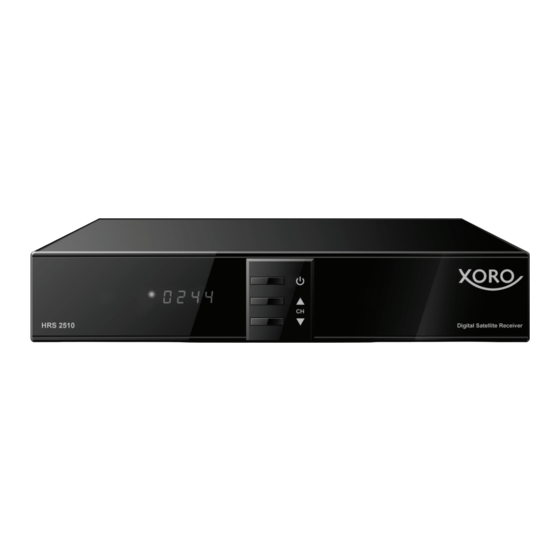

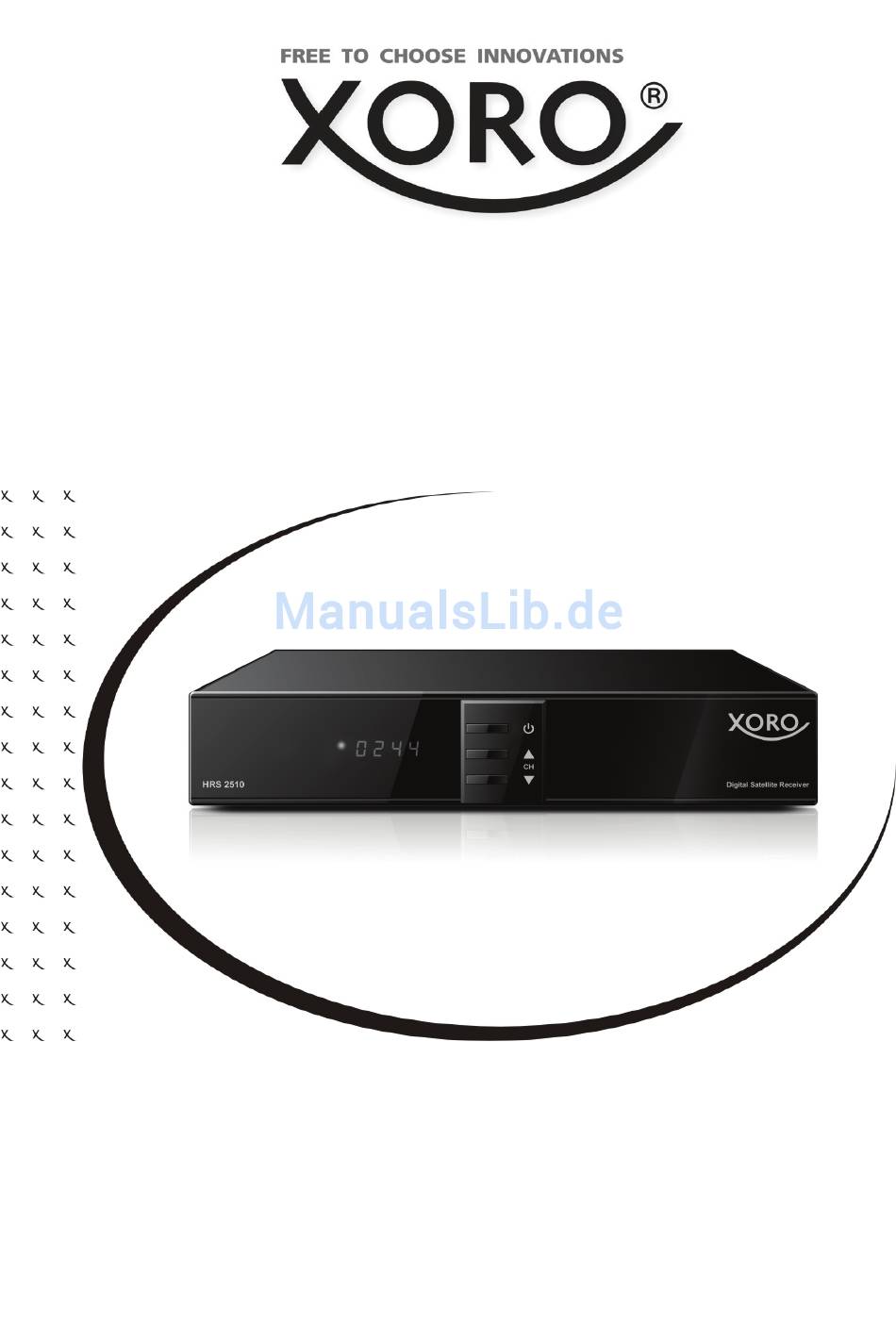

- Seite 1 HRS 2510 Benutzerhandbuch (Deutsch)
-
Seite 3: Sicherheitshinweise
Folgen Sie den Sicherheitshinweisen und Instruktionen dieses Handbuches. Dieses Handbuch sollte für späteres Nachschlagen aufbewahrt werden. Satellitenempfangsanlage Der Xoro HRS 2510 ist für den Betrieb an einer den Vorschriften entsprechenden Empfangsanlage vorgesehen. • Um Sach- oder Personenschäden zu vermeiden und einen einwandfreien Betrieb zu gewähr- leisten, lassen Sie Ihre Satellitenempfanganlage von einem Fachbetrieb installieren. - Seite 4 Sicherheitshinweise • Für zusätzlichen Schutz des Gerätes während eines Gewitters oder wenn es längere Zeit unbeaufsichtigt ist: Ziehen Sie den Stecker aus der Steckdose und der Antenne/Kabel. Dies verhindert Schäden aufgrund von Blitzschlägen. • Eine Außenantenne sollte nicht in der Nähe von Stromleitungen oder sonstigen Stromkreisen angebracht werden.
-
Seite 5: Kundendienst & Umwelt
• Starker Zigarettenrauchen beschädigt die Elektronik des Gerätes. Schäden durch Zigaretten- rauch werden nicht im Rahmen der Gewährleistung behoben. Kontakt mit dem XORO-Kundendienst aufnehmen: Telefon: 04161 800 24 24 (Mo-Fr, 11.00Uhr bis 17.00Uhr) Fax: 04161 800 24 61 eMail:support@ersservice.de... -
Seite 6: Lieferumfang & Bedienelemente
Verbinden Sie als letztes das Netzkabel mit einer gut zugänglichen Steckdose. Empfänger für Fernbedienungssignale (Reichweite max. 5m/Operationswinkel 60°) Betriebsanzeige und LED-Display Standby-Taste (ein-/ausschalten des Receivers) und Senderwechsel Eingang für das Antennenkabel von der Satellitenantenne (F-Stecker) Verbinden Sie das Kabel Ihrer Satellitenempfangsanlage mit dem Antenneneingang LNB IN des HRS 2510 . -
Seite 7: Bedienelemente & Anschlüsse
Empfangstörungen verursachen. SCART-Buchse zum Anschluss eines Fernsehers (Wahl der Signalart: siehe Seite 20) Verbinden Sie den TV SCART Anschluss des HRS 2510 mit einem freien SCART Eingang Ihres Fernsehers. Der Fernseher schaltet i.d.r. automatisch auf den SCART-Eingang um, wenn der Recei- ver eingeschaltet wird. - Seite 8 Fernbedienung Bereich 1 Standby (Ein- und Ausschalten) Mute (Ton stummschalten) EPG (Elektronischen Programmführer aufrufen) TV/RADIO (Wechseln zwischen TV- und Radiomodus) AUDIO (Tonspuren umschalten) TTX (Videotext anzeigen) INFO (Erweiterte Informationen anzeigen) SUB-T (Untertitel aktivieren, Untertitelsprachen wählen) Bereich 2 MENU (Bildschirmmenü aufrufen) EXIT (Bildschirmmenüs und -anzeigen ausblenden, aktuelle Funktion abbrechen) CH+/CH- (Zwischen Sendern wechseln, Menünavigati-...
- Seite 9 Erstinstallation Der Receiver ist für den Einsatz in Deutschland voreingestellt. Nach dem ersten Einschalten lädt der Receiver die vorprogrammierte Senderliste. Diese Liste enthält die deutschen Sender des Satelliten ASTRA 19.2°. Die meisten Kunden müssen keine weiteren Einstellungen vornehmen. Sie sollten das erste Fernsehprogramm sehen.
-
Seite 10: Tägliche Bedienung
Tägliche Bedienung Wichtige Tasten und Funktionen Senderliste Rufen Sie die Senderliste durch das Drücken der OK Taste auf. ▲/▼ Sender auswählen Aktivieren des ausgewählten Senders ◄/► Seitenweise schalten Satelliten umschalten, nutzen Sie hierfür die Tasten ◄/► EXIT Ausblenden der Senderliste Favoriten Wenn Sie Favoritenlisten angelegt haben, können Sie mit der FAV Taste darauf zugreifen. - Seite 11 Tägliche Bedienung Wichtige Tasten und Funktionen Senderwechsel Mit den Tasten ▲/▼ oder durch Zahleneingabe (Tasten 0-9) können Sie den Sender wechseln. Untertitel Sofern ein Fernsehsender Untertitel überträgt, können Sie diese mit der Taste SUB-T aufrufen. Drücken Sie die Taste SUB-T und wählen Sie mit den Tasten ▲/▼ zwischen den verfügbaren Unter- titeln aus.
- Seite 12 Einstellungen EPG (Elektronische Programmzeitschrift) Drücken Sie die EPG Taste und die elektronische Programmzeitschrift erscheint auf dem Bildschirm. Das EPG Fenster ist wie folgt aufgeteilt: Titelzeile Datum und Uhrzeit Links Oben Aktuelle Sendung Links Senderliste Rechts Sendungen im Überblick Die Bedienung erfolgt mit den Tasten: ◄/►/▲/▼...
- Seite 13 Sie bearbeiten wollen. Wenn Sie die TV-Senderliste verlassen, dann werden die Änderungen gespeichert. Verlassen Sie die Tabelle mit der EXIT Taste. Favoritenlisten anlegen Der HRS 2510 verfügt über 8 Favoritengruppen. Sie können jeden Sender einer oder mehreren Fa- voritengruppen zuweisen: •...
- Seite 14 Einstellungen Sender bearbeiten Sender sperren Wählen Sie mit den ▲/▼ Tasten den zu sperrenden Sender aus und drücken Sie die ROTE Taste, anschließend die OK Taste. Eine Passwortabfrage erscheint auf dem Bildschirm. Geben Ihr das Passwort ein. Der ausgewählte Sender wir mit einem Schlosssymbol versehen. Drücken Sie die Tas- te EXIT, um die Senderliste zu speichern.
- Seite 15 Einstellungen Sender bearbeiten Sender löschen Wählen Sie mit den ▲/▼ Tasten den zu löschenden Sender aus und drücken Sie die BLAUE Taste gefolgt von der OK Taste. Der ausgewählte Sender wird für das Löschen vorgemerkt und mit einem Kreuzsymbol versehen. Drücken Sie die EXIT Taste, der Receiver fragt, ob Sie die gemachten Änderungen (Sortierung, Um- benennung) speichern wollen.
-
Seite 16: Antenne Und Suchlauf
Antenne und Suchlauf Suchlauf und Erklärung der Parameter Möchten Sie die vorprogrammierte Senderliste nicht verwenden, sind die üblichen Einstellungen für ASTRA 19.2° Empfangsanlagen folgende: Satellit: ASTRA LNB-Typ: Universal1 (9750-10600) DiSEqC 1.0/11: aus (disable) oder Port1 Toneburst: Polarität: Auto Auf den folgenden Seiten werden die Funktionen des Menüs "Antenneneinstellungen"... - Seite 17 Antenne und Suchlauf Satellitensuche (Einzel) Öffnen Sie das Menü Antenne und Suchlauf und wählen Sie „Satellitensuche(Einzeln)“ aus. Drücken Sie die Taste OK, um das Fenster zu öffnen: Gehen Sie wie folgt vor um einen Suchlauf durchzuführen: Satellit Wählen Sie den Satelliten aus, den Sie einen Suchlauf durchführen möchten. Nur Freie Wählen Sie "Ja", dann speichert der Suchlauf nur unverschlüsselte Sender ab.
- Seite 18 Antenne und Suchlauf Satelliten-Liste In der Satellitenliste werden alle Satelliten angezeigt, die bislang auf dem Gerät gespeichert sind. Folgende Tasten/Funktionen stehen in diesem Menü zu Verfügung: ▲/▼ Satelliten auswählen Ausgewählten Satelliten aktivieren Ausgewählten/markierte Satelliten bearbeiten (Tastatureingabe, FIND Seite 10) GRÜN Neuen Satelliten hinzufügen BLAU Satelliten löschen...
- Seite 19 Einstellungen Systemeinstellungen Das Menü Systemeinstellungen enthält die Optionen für: • Sprachen • Videoausgabe • Uhrzeit und Datum • Timer programmieren • Kindersicherung • OSD/TXT Einstellungen • Erweiterte Einstellungen • Auto-Standby Sprache Sprache Hier können Sie die Sprache für das Bildschirmmenü einstellen. Bevorzugte Tonspur Hier können Sie die bevorzugte Audio-Sprache auswählen.
- Seite 20 Einstellungen Systemeinstellungen Videoausgabe Farbsystem Die normale PAL Norm in ihrer Halbbild (Interlaced) Variante wird oftmals auch 625/50 oder 576i genannt, was sich aus den Bildzeilen bzw. Wiederholfrequenz zusammensetzt. PAL ist in Deutsch- land eine Standarteinstellung. Sie können auch zwischen Auto, NTSC, PAL-M, PAL-N wählen. Seitenverhältnis AUTO Inhalte werden als Vollbild dargestellt.
- Seite 21 Einstellungen Systemeinstellungen Kindersicherung Sie werden nach einer PIN (Passwort) gefragt, bevor Sie das Menü "Kindersicherung" aufrufen kön- nen. PIN im Auslieferzustand: 0 0 0 0 Menüsperre Sie haben die Möglichkeit das Menü zu sperren, damit keine Veränderungen an Ihren Einstellungen ohne Passwortabfrage vorgenommen werden kann.
- Seite 22 Einstellungen Wartung Informationen Zeigt Informationen zum aktuellen Sender und dessen Empfang an. Werkseinstellungen Sie haben die Möglichkeit alle Einstellungen und Änderungen rückgängig zu machen, in dem Sie die Werkseinstellungen laden. Rufen Sie die Option auf und bestätigen Sie die Sicherheitsabfrage in dem Sie das Passwort eingeben und wählen Sie anschließend „Ja“.
-
Seite 23: Problembehebung
Problembehebung Wartung Bitte beachten Sie die folgende Liste zur Behebung möglicher Probleme, bevor Sie den Kunden- dienst kontaktieren. Technischer Kundendienst für Xoro-Produkte: Tel.: 04161 800 24 24 (Mo-Fr, 11.00Uhr bis 17.00Uhr) Internet: www.xoro.de/service Symptome Ursache und Lösung Kein Suchlauf •... -
Seite 24: Gewährleistungsbedingungen
Benutzung des Gerätes oder aufgrund von so genannter höherer Gewalt oder sonstigen Gründen. Für eine ordnungsgemäße und reibungslose Abwicklung von Gewährleistungsfällen / Reparaturen benötigen Sie eine RMA-Nummer. Diese erhalten Sie im Internet unter http://www.xoro.de/service/ oder telefonisch (s.u.) Senden Sie bitte das Gerät originalverpackt einschließlich aller Zubehörteile mit einer Kopie der Kauf-... - Seite 26 XORO by MAS Elektronik AG Weidegrund 3 21614 Buxtehude Deutschland Tel: 04161 800 24 24 (Mo-Fr, 11.00Uhr bis 17.00Uhr) Fax: 04161 800 24 61 www.xoro.de DE: V1 FS: 12683...
