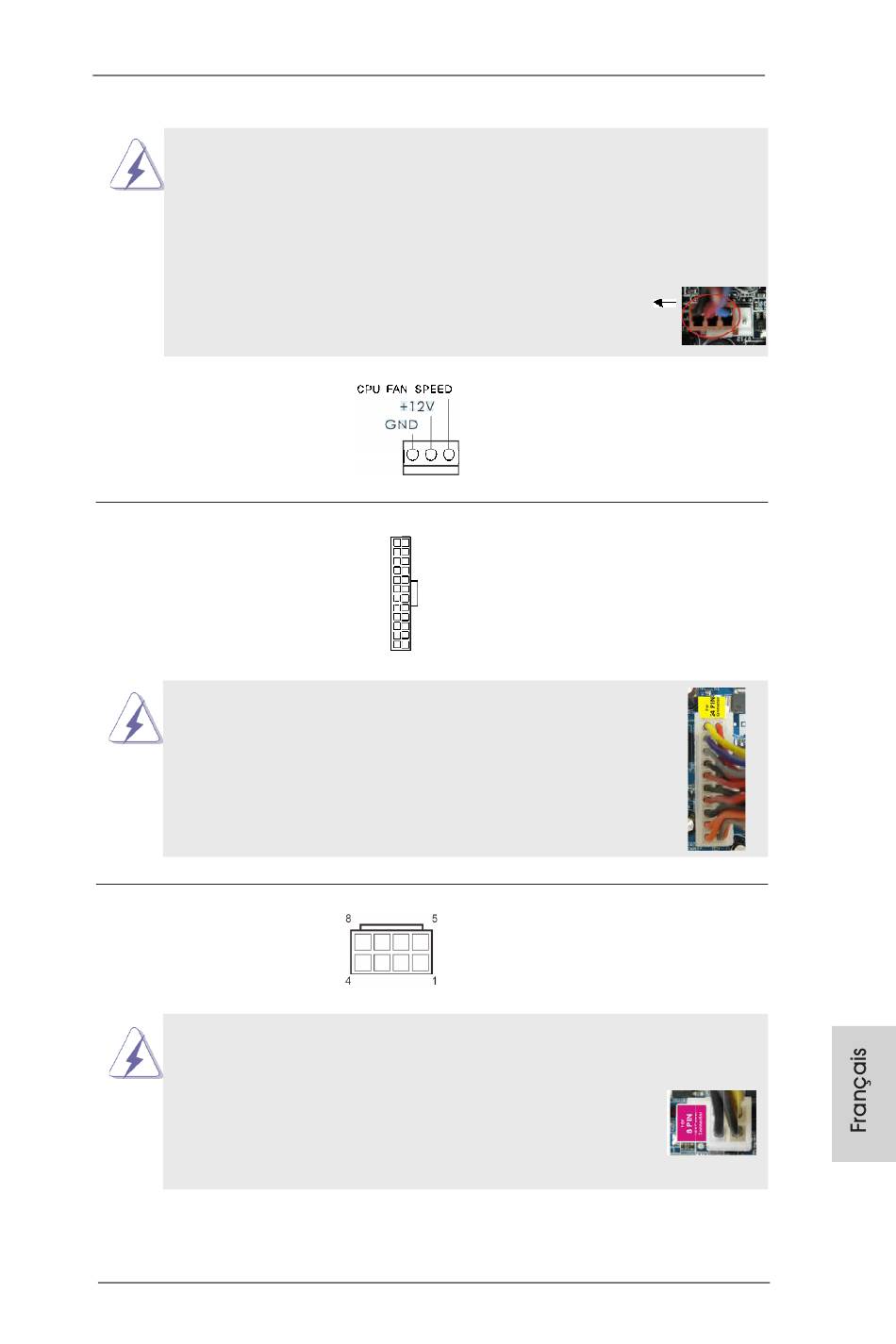

Bien que cette carte mère offre un support de (Ventilateur silencieux
ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut
bien fonctionner même sans la fonction de commande de vitesse du
ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3
broches au connecteur du ventilateur de CPU sur cette carte mère,
veuillez le connecter aux broches 1-3.
(CPU_FAN2 br. 3)
(voir p.2 No. 2)
En-tête d'alimentation ATX
(ATXPWR1 br. 24)
(voir p.2 No. 7)
Bien que cette carte mère fournisse un connecteur de
courant ATX 24 broches, elle peut encore fonctionner
si vous adopter une alimentation traditionnelle ATX 20
broches. Pour utiliser une alimentation ATX 20 broches,
branchez à l'alimentation électrique ainsi qu'aux
broches 1 et 13.
Connecteur ATX 12V
(ATX12V1 br.8)
(voir p.2 No. 4)
Bien que cette carte mère possède 8 broches connecteur d'alimentation
ATX 12V, il peut toujours travailler si vous adoptez une approche
traditionnelle à 4 broches ATX 12V alimentation.
Pour utiliser l'alimentation des 4 broches ATX,
branchez votre alimentation avec la broche 1 et
la broche 5.
Installation de ventilateur à 3 broches
12
24
1
13
20-Installation de l'alimentation électrique ATX
4-Installation d'alimentation à 4 broches ATX 12V
ASRock B75 Pro3 Motherboard
Broches 1-3 connectées
Veuillez connecter l'unité
d'alimentation ATX sur cet
entête.
Veuillez connecter une unité
d'alimentation électrique ATX
12V sur ce connecteur.
12
24
1
13
8
5
4
1
69
