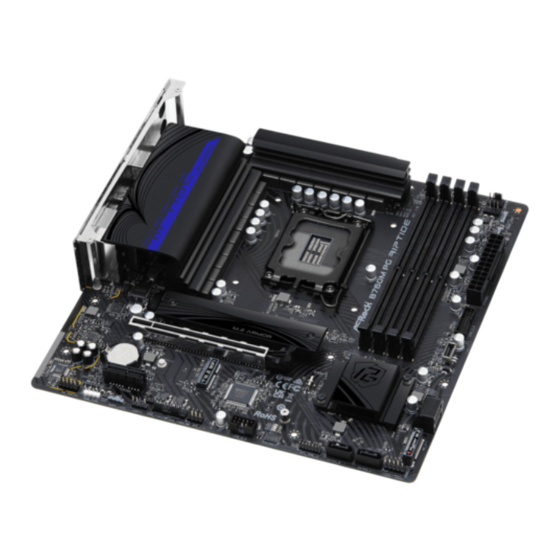

ASROCK B760M PG RIPTIDE Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Inhaltsverzeichnis
loading

Verwandte Anleitungen für ASROCK B760M PG RIPTIDE

Inhaltszusammenfassung für ASROCK B760M PG RIPTIDE

  • Seite 2: Kontaktinformationen

    Kontaktinformationen Wenn Sie sich mit ASRock in Verbindung setzen oder mehr über ASRock erfahren möchten, besuchen Sie bitte die ASRock-Website unter http://www.asrock.com; oder wenden Sie sich für weitere Informationen an Ihren Händler. Für technische Fragen senden Sie bitte ein Support-Anfrageformular an https://event.asrock.com/tsd.asp ASRock Incorporation E-Mail: info@asrock.com.tw...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Kapitel 1 Einleitung Lieferumfang Technische Daten Motherboard-Layout E/A-Blende Blockdiagramm Kapitel 2 Installation Installation der CPU Installation des CPU-Lüfters und des Kühlkörpers Installation von Speichermodulen (DIMM) Anschluss der Frontblendenstiftleiste Installation des Motherboards Installation der SATA-Laufwerke Installation einer Grafikkarte Anschließen von Peripheriegeräten Anschließen der Stromanschlüsse 2.10 Einschalten...
  • Seite 4 2.15 M.2 SSD-Modul Installationsanleitung (M2_1) 2.16 M.2-SSD-Modul Installationsanleitung (M2_2)

  • Seite 5: Kapitel 1 Einleitung

    B760M PG Riptide Kapitel 1 Einleitung Vielen Dank, dass Sie sich für das ASRock B760M PG Riptide entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

  • Seite 6: Technische Daten

    Generation (LGA1700) • Unterstützt Intel® Hybrid-Technologie • Unterstützt Intel® Turbo Boost Max Technology 3.0 • Unterstützt Intel® Thermal Velocity Boost (TVB) • Unterstützt Intel® Adaptive Boost Technology (ABT) • Unterstützt ASRock Hyper-BCLK-Engine Chipsatz • Intel® B760 Arbeitsspei- • Dualkanal-DDR5-Speichertechnologie cher • 4 x DDR5-DIMM-Steckplätze...
  • Seite 7 B760M PG Riptide • 1 x DisplayPort 1.4 mit DSC (komprimiert), unterstützt HDCP 2.3 und max. Auflösung bis zu 8K 60 Hz/ 5K 120 Hz Audio • 7.1-Kanal-HD-Audio (Realtek ALC897-Audiocodec) • Nahimic Audio • 2,5 Gigabit LAN 10/100/1000/2500 Mb/s • Dragon RTL8125BG • Unterstützt Phantom-Gaming-LAN-Software...

  • Seite 8: Anschluss

    * Unterstützt Intel® Volume Management Device (VMD) * Unterstützt NVMe-SSD als Bootplatte RAID • Unterstützt RAID 0, RAID 1, RAID 5 und RAID 10 für SATA- Speichergeräte Anschluss • 1 x SPI-TPM-Stiftleiste • 1 x Gehäuseeingriff- und Lautsprecher-Stiftleiste • 1 x RGB-LED-Stiftleiste* • 3 x Adressierbare-LED-Stiftleiste** • 1 x CPU-Lüfteranschluss (4-polig)*** • 1 x Anschluss für CPU-/Wasserpumpenlüfter (4-polig)
  • Seite 9 B760M PG Riptide * Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten...

  • Seite 10: Motherboard-Layout

    1.3 Motherboard-Layout...
  • Seite 11 B760M PG Riptide Nr. Beschreibung ATX-12-V-Netzanschluss (ATX12V2) ATX-12-V-Netzanschluss (ATX12V1) 2 x 288-polige DDR5-DIMM-Steckplätze (DDR5_A1, DDR5_B1) 2 x 288-polige DDR5-DIMM-Steckplätze (DDR5_A2, DDR5_B2) CPU-Lüfteranschluss (CPU_FAN1) CPU-/Wasserpumpen-Lüfteranschluss (CHA_FAN2/WP) Adressierbare-LED-Stiftleiste (ADDR_LED3) Adressierbare-LED-Stiftleiste (ADDR_LED2) ATX-Netzanschluss (ATXPWR1) USB 3.2 Gen1-Stiftleiste (USB3_5_6) Type-C-USB-3.2 Gen1-Stiftleiste für die Frontblende (F_USB3_TC_1) SATA3-Anschlüsse (SATA3_2) (oben), (SATA3_3) (unten)

  • Seite 12: E/A-Blende

    1.4 E/A-Blende Nr. Beschreibung Nr. Beschreibung USB 2.0-Ports (USB_12) USB-3.2-Gen1-Type-A-Port (USB3_TA1) 2,5G LAN RJ-45-Port* USB-3.2-Gen1-Type-C-Port (USB3_TC1) Line-Eingang (hellblau)** USB 2.0-Ports (USB_3_4) Vorderer Lautsprecher (limettengrün)** 10 PS/2-Maus-/Tastaturanschluss Mikrofon (rosa)** 11 DisplayPort 1.4 USB-3.2-Gen1-Type-A-Port 12 HDMI-Port (USB3_3_4) * Zwei LEDs an jedem LAN-Port. In der Tabelle unten ist die Bedeutung der LED-Anzeigen für den LAN-Port beschrieben. AKT/LINK-LED GESCHWINDIGKEITS-LED LAN-Port...

  • Seite 13: Blockdiagramm

    B760M PG Riptide 1.5 Blockdiagramm...

  • Seite 14: Kapitel 2 Installation

    Kapitel 2 Installation Dies ist ein Motherboard mit Micro-ATX-Formfaktor. Bevor Sie das Motherboard einbauen, sollten Sie die Konfiguration Ihres Gehäuses überprüfen, um sicherzustellen, dass das Motherboard in das Gehäuse passt. Sicherheitsvorkehrungen vor der Installation Beachten Sie die folgenden Vorsichtsmaßnahmen, bevor Sie Motherboard-Komponenten installieren oder Motherboard-Einstellungen ändern.

  • Seite 15: Installation Der Cpu

    B760M PG Riptide 2.1 Installation der CPU 1. Bevor Sie die 1700-polige CPU in den Sockel einsetzen, prüfen Sie bitte, ob die PnP-Kappe auf dem Sockel sitzt, ob die CPU-Oberfläche verunreinigt ist oder ob Stifte im Sockel verbogen sind. Setzen Sie die CPU nicht gewaltsam in den Sockel ein, wenn eine der oben genannten Situationen vorliegt.
  • Seite 16 Bitte bewahren Sie die Abdeckung auf und bringen Sie sie wieder an, wenn der Prozessor entfernt wird. Die Abdeckung muss angebracht werden, wenn Sie das Motherboard zum Kundendienst einschicken möchten.

  • Seite 17: Installation Des Cpu-Lüfters Und Des Kühlkörpers

    B760M PG Riptide 2.2 Installation des CPU-Lüfters und des Kühlkörpers...

  • Seite 18: Installation Von Speichermodulen (Dimm)

    2.3 Installation von Speichermodulen (DIMM) Dieses Motherboard verfügt über vier 288-polige DDR5 (Double Data Rate 5)-DIMM- Steckplätze und unterstützt die Dual-Channel-Speichertechnologie. 1. Für eine Dual-Channel-Konfiguration müssen Sie immer identische DDR5-DIMM-Paare (gleiche Marke, Geschwindigkeit, Größe und Chip-Typ) installieren. 2. Es ist nicht möglich, die Dual-Channel-Speichertechnologie zu aktivieren, wenn nur ein oder drei Speichermodule installiert sind.
  • Seite 19 B760M PG Riptide...

  • Seite 20: Anschluss Der Frontblendenstiftleiste

    2.4 Anschluss der Frontblendenstiftleiste Systemblende-Stiftleiste Frontblende Drähte Power SW (-) RESET SW (+) Power SW (+) RESET SW (-) Power LED (-) HDD LED (-) Power LED (+) HDD LED (+) PANEL1...

  • Seite 21: Installation Des Motherboards

    B760M PG Riptide 2.5 Installation des Motherboards...

  • Seite 22: Installation Der Sata-Laufwerke

    2.6 Installation der SATA-Laufwerke Optisches Laufwerk SATA-Laufwerk SATA-Datenkabel...
  • Seite 23 B760M PG Riptide SATA-Netzanschluss SATA-Datenanschluss...

  • Seite 24: Installation Einer Grafikkarte

    2.7 Installation einer Grafikkarte CLICK!

  • Seite 25: Erweiterungssteckplätze (Pcie-Steckplätze)

    B760M PG Riptide Erweiterungssteckplätze (PCIe-Steckplätze) Auf dem Motherboard befinden sich 2 PCI Express-Steckplätze. Bevor Sie eine Erweiterungskarte installieren, vergewissern Sie sich bitte, dass die Stromversorgung ausgeschaltet oder das Netzkabel abgezogen ist. Bitte lesen Sie die Dokumentation der Erweiterungskarte und nehmen Sie die notwendigen Hardware- Einstellungen für die Karte vor, bevor Sie mit der Installation beginnen.

  • Seite 26: Anschließen Von Peripheriegeräten

    2.8 Anschließen von Peripheriegeräten...

  • Seite 27: Anschließen Der Stromanschlüsse

    B760M PG Riptide 2.9 Anschließen der Stromanschlüsse...

  • Seite 28: Einschalten

    2.10 Einschalten...

  • Seite 29: Jumpereinstellung

    B760M PG Riptide 2.11 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. CMOS-löschen-Jumper (CLRMOS1) (siehe Seite 6, Nr. 22) CLRMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS.

  • Seite 30: Integrierte Stiftleisten Und Anschlüsse

    2.12 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen. Systemblende-Stiftleiste (9-polig PANEL1) (siehe Seite 6, Nr. 13) Verbinden Sie Ein-/Austaste, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste.
  • Seite 31 B760M PG Riptide Gehäuseeingriffs- und Lautsprecher-Stiftleiste (7-polig SPK_CI1) (siehe Seite 6, Nr. 19) Bitte verbinden Sie Gehäuseeingriffsvorrichtung und den Gehäuselautsprecher mit dieser Stiftleiste. SPK_CI1 SPEAKER DUMMY DUMMY SIGNAL DUMMY Serial-ATA-III-Anschlüsse Vertikal: (SATA3_0) (siehe Seite 6, Nr. 15) (SATA3_1) (siehe Seite 6, Nr. 14) Winkel rechts: (SATA3_2) (siehe Seite 6, Nr.
  • Seite 32 USB 2.0-Stiftleiste (9-polig USB_5_6) (siehe Seite 6, Nr. 18) Es gibt eine Stiftleiste an diesem Motherboard. Diese USB 2.0-Stiftleiste unterstützt zwei Ports. USB_5_6 USB_PWR DUMMY USB_PWR USB 3.2 Gen1-Stiftleiste (19-polig USB3_5_6) (siehe Seite 6, Nr. 10) Es gibt eine Stiftleiste an diesem Motherboard. Diese USB-3.2-Gen1-Stiftleiste kann zwei Ports unterstützen.
  • Seite 33 B760M PG Riptide Type-C-USB-3.2 Gen1-Stiftleiste für die Frontblende (20-polig F_USB3_TC_1) (siehe Seite 6, Nr. 11) Es gibt eine Type-C-USB-3.2 Gen1-Stiftleiste für die Frontblende an diesem Motherboard. Diese Stiftleiste dient dem Anschluss eines USB-3.2 Gen1-Moduls für zusätzliche USB-3.2 Gen1-Ports. F_USB3_TC_1 USB-Type-C-Kabel Audiostiftleiste Frontblende (9-polig HD_AUDIO1) (siehe Seite 6, Nr.
  • Seite 34 Gehäuse-/Wasserpumpen-Lüfteranschlusse (4-polig CHA_FAN1/WP) (siehe Seite 6, Nr. 26) (4-polig CHA_FAN2/WP) (siehe Seite 6, Nr. 20) (4-polig CHA_FAN3/WP) (siehe Seite 6, Nr. 21) Dieses Motherboard bietet drei 4-polige Wasserkühlung-Gehäuselüfteranschlüsse. Falls Sie einen 3-poligen Gehäuse-Wasserkühlerlüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. CHA_FAN1/WP FAN_VOLTAGE CHA_FAN_SPEED...
  • Seite 35 B760M PG Riptide CPU-Lüfteranschluss (4-polig CPU_FAN1) (siehe Seite 6, Nr. 5) Dieses Motherboard bietet einen 4-poligen CPU-Lüfteranschluss (lautloser Lüfter). Falls Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. CPU_FAN1 +12V CPU_F AN_SPEED FAN_SPEED_CONTROL CPU-/Wasserpumpen-Lüfteranschluss...
  • Seite 36 ATX-Netzanschluss (24-polig ATXPWR1) (siehe Seite 6, Nr. 9) Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an. ATXPWR1 ATX-12-V-Netzanschluss (8-polig ATX12V1) (siehe Seite 6, Nr. 2) Dieses Motherboard bietet einen 8-poligen ATX-12-V-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an.
  • Seite 37 B760M PG Riptide ATX-12-V-Netzanschluss (4-polig ATX12V2) (siehe Seite 6, Nr. 1) An diesen Anschluss schließen Sie ein ATX-12 V-Netzteil an. *Der Netzteilstecker passt nur in einer Richtung in diesen Anschluss. *Anschluss eines 4-poligen ATX-12-V-Kabels an ATX12V2 ist optional. *Zur erweiterten Übertaktung sollten Sie diesen Anschluss gemeinsam mit ATX12V1 verwenden.
  • Seite 38 RGB-LED-Stiftleiste (4-polig RGB_LED1) (siehe Seite 6, Nr. 24) Diese RGB-Stiftleiste dient dem Anschließen eines RGB-LED-Erweiterungskabels, das dem Nutzer die Auswahl zwischen verschiedenen LED-Lichteffekten ermöglicht. Achtung: Installieren Sie das RGB-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden. RGB_LED1 +12V G R Schließen Sie Ihren RGB-LED-Streifen an der RGB-LED-Stiftleiste (RGB_LED1) auf dem Motherboard an.
  • Seite 39 B760M PG Riptide Adressierbare-LED-Stiftleisten (3-polig ADDR_LED1) (siehe Seite 6, Nr. 23) (3-polig ADDR_LED2) (siehe Seite 6, Nr. 8) (3-polig ADDR_LED3) (siehe Seite 6, Nr. 7) Diese Stiftleisten dienen der Verbindung des Adressierbare-LED-Verlängerungskabels, womit Nutzer zwischen verschiedenen LED-Lichteffekten wählen können. Achtung: Installieren Sie das Adressierbare-LED-Kabel niemals falsch herum;...
  • Seite 40 1. Installieren Sie das RGB-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden. 2. Bevor Sie Ihr RGB-LED-Kabel installieren oder entfernen, schalten Sie bitte Ihr System aus und ziehen Sie das Netzkabel aus der Steckdose. Andernfalls kann es zu Schäden an den Motherboard-Komponenten kommen.

  • Seite 41: Post Status Checker

    B760M PG Riptide 2.13 Post Status Checker Der Post Status Checker (PSC) führt eine Computerdiagnose durch, wenn der Benutzer die Maschine einschaltet. Ein rotes Licht leuchtet auf, als Hinweis, dass die CPU, der Arbeitsspeicher, die VGA oder der Speicher nicht richtig funktionieren. Das Licht erlöscht,...

  • Seite 42: Installationsanleitung Zu M.2-Wlan/Bt-Pcie-Wlan-Modul Und Intel® Cnvi (Wlan/Bt Integriert)

    2.14 Installationsanleitung zu M.2-WLAN/BT-PCIe-WLAN- Modul und Intel® CNVi (WLAN/BT integriert) Der M.2 ist ein kleiner, vielseitiger Card-Edge-Anschluss, der mPCIe und mSATA ersetzen soll. Der M.2-Sockel (Key E) unterstützt Typ-2230-WLAN-/-BT-PCIe-WLAN-Modul und Intel® CNVi (WLAN/BT integriert). * Der M.2-Sockel unterstützt keine SATA-M.2-SSDs. Achten Sie vor Installation des Moduls Intel®...
  • Seite 43 B760M PG Riptide Schritt 3 Setzen Sie das WLAN/BT-PCIe- WLAN-Modul oder Intel® CNVi (WLAN/BT integriert) vorsichtig in den M.2-Steckplatz ein. Bitte beachten Sie, dass das Modul nur richtig herum in den Steckplatz passt. Schritt 4 Fixieren Sie das Modul, indem Sie die Schraube mit einem Schraubendreher anziehen.
  • Seite 44 2.15 M.2 SSD-Modul Installationsanleitung (M2_1) Der M.2 ist ein kleiner, vielseitiger Card-Edge-Anschluss, der mPCIe und mSATA ersetzen soll. Der Hyper-M.2-Sockel (M2_1, Key M) unterstützt Typ-2280-PCIe-Gen4x4-Modus (64 Gb/s). Installation des M.2-SSD-Moduls Schritt 1 Legen Sie ein M.2 SSD-Modul und die zugehörige Schraube bereit. Schritt 2 Bestimmen Sie je nach Platinenausführung und Länge Ihres...
  • Seite 45 B760M PG Riptide Schritt 3 Vor der Installation eines M.2-SSD- Moduls lösen Sie bitte die Schrauben, mit denen der M.2-Kühlkörper befestigt ist. *Bitte entfernen Sie die Schutzfolien auf der Unterseite des M.2- Kühlkörpers, bevor Sie ein M.2-SSD- Modul installieren. Schritt 4 Setzen Sie das M.2-SSD-Modul...
  • Seite 46 Schritt 5 Stellen Sie vor dem Befestigen des M.2-Kühlkörpers sicher, dass die Kerbe auf der SSD auf den Abstandhalter auf dem Motherboard ausgerichtet ist; andernfalls kann das SSD-Modul beschädigt werden. Korrekte Installation: Die SSD-Platine befindet sich an der richtigen Stelle, und der M.2-Kühlkörper kann eingeschraubt werden.
  • Seite 47 B760M PG Riptide Schritt 6 Fixieren Sie das Modul und den M.2- Kühlkörper, indem Sie die Schrauben mit einem Schraubendreher in der gezeigten Reihenfolge anziehen. Ziehen Sie zuerst die Schraube gegenüber dem M.2-Anschluss (2) und dann die Schraube neben dem M.2-Anschluss (3) fest.
  • Seite 48 2.16 M.2-SSD-Modul Installationsanleitung (M2_2) Der M.2 ist ein kleiner, vielseitiger Card-Edge-Anschluss, der mPCIe und mSATA ersetzen soll. Der Hyper-M.2-Sockel (M2_2, Key M) unterstützt Typ-2280-PCIe-Gen4x4-Modus (64 Gb/s) Installation des M.2-SSD-Moduls Schritt 1 Legen Sie ein M.2 SSD-Modul und die zugehörige Schraube bereit. Schritt 2 Bestimmen Sie je nach Platinenausführung und Länge Ihres...
  • Seite 49 B760M PG Riptide Schritt 3 Setzen Sie das M.2-SSD-Modul sorgfältig an den M.2-Steckplatz an, schieben Sie das Modul vorsichtig ein. Bitte beachten Sie, dass das M.2- SSD-Modul nur richtig herum in den Steckplatz passt. Schritt 4 Fixieren Sie das Modul, indem Sie die Schraube mit einem Schraubendreher anziehen.

  • Seite 50: Haftungsausschluss
