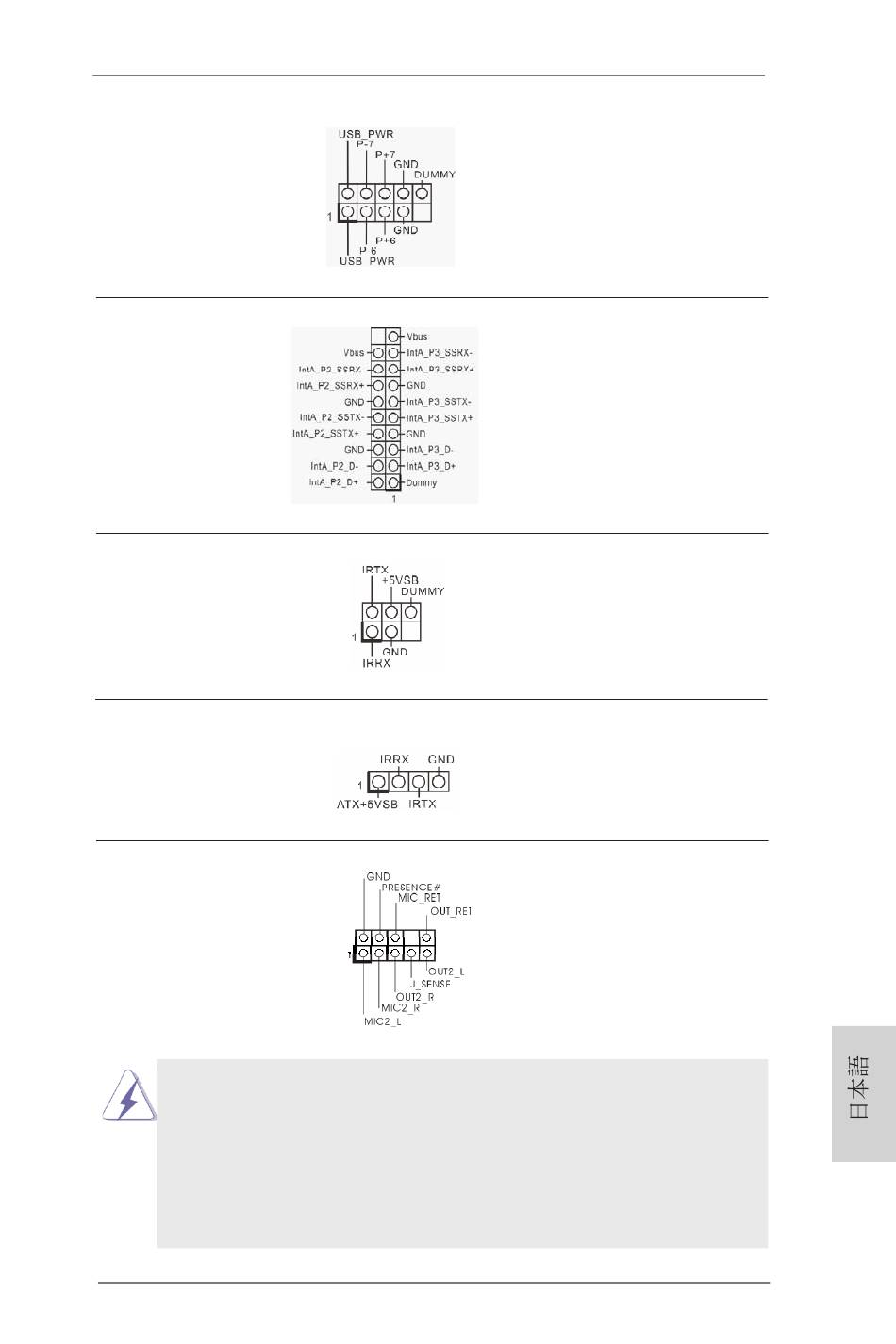

(9 ピン USB6_7)
ページ２, アイテム 23 を参照
USB 3.0 ヘッダ
(19 ピン USB3_2_3)
ページ２, アイテム 8 を参照
赤外線モジュールコネクタ
(5 ピン IR1)
ページ２, アイテム 27 を参照
コンシューマー赤外線モジュールヘッダー
(4 ピン CIR1)
ページ２, アイテム 26 を参照
フロントオーディオパネルコネクタ
(9 ピン HD_AUDIO1)
ページ２, アイテム 30 を参照
1.
ハイディフィニションオーディオはジャックセンシングをサポートしますが、
正しく機能するためにシャーシのパネルワイヤが HDA をサポートする必
要があります。このマニュアルとシャーシのマニュアルの指示に従って、シ
ステムを取り付けてください。
2.
AC'97 オーディオパネルを使用する場合、次のように前面パネルのオー
ディオヘッダに取り付けてください。
A.
Mic_IN (MIC) を MIC2_L に接続します。
ASRock B75 Pro3 Motherboard
I/O パネルには、デフォルトの 2 つの
USB 3.0 ポート以外に、このマザーボ
ードに 1 つの USB 3.0 ヘッダが搭載
されています。それぞれの USB 3.0
ヘッダは 2 つの USB 3.0 ポートをサ
ポートできます。
このコネクタは赤外線の無線送受信モ
ジュールに対応します。
このヘッダーは、リモコン受光部の接続
に使用することができます。
このコネクタは、オーディオ機器との便
利な接続とコントロールを可能にする
フロンとオーディオパネルのためのイン
ターフェイスです。
165
