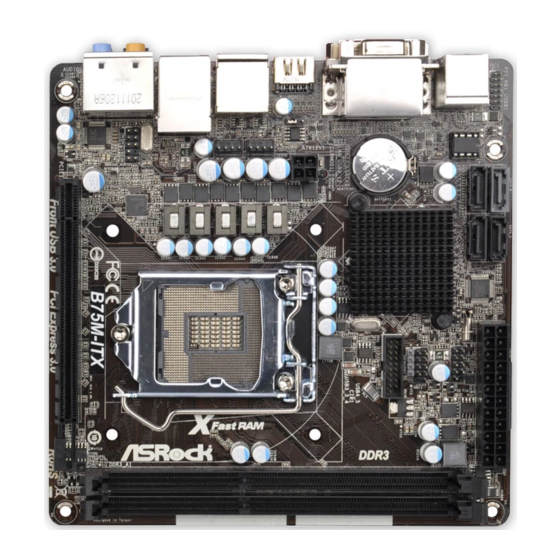

Seite 1 Материнские платы Asrock B75M-ITX: Инструкция пользователя...
Seite 2 ASRock. ASRock assumes no responsibility for any errors or omissions that may appear in this guide. With respect to the contents of this guide, ASRock does not provide warranty of any kind, either expressed or implied, including but not limited to the implied warranties or condi- tions of merchantability or ﬁ...
Seite 3: Motherboard-Layout
USB 2.0 Header (USB4_5, Black) (HD_AUDIO1, Black) System Panel Header (PANEL1, Black) CPU Fan Connector (CPU_FAN1) ATX Power Connector (ATXPWR1) Chassis Fan Connector (CHA_FAN1) Consumer Infrared Module Header Clear CMOS Jumper (CLRCMOS1) (CIR1, Gray) ATX 12V Power Connector (ATX12V1) ASRock B75M-ITX Motherboard...
Seite 4 See the table below for connection details in accordance with the type of speaker you use. TABLE for Audio Output Connection Audio Output Channels Front Speaker Rear Speaker Central / Bass Line in (No. 8) (No. 6) (No. 5) (No. 7) ASRock B75M-ITX Motherboard...
Seite 5 “ok”. Choose “2CH”, “4CH”, “6CH”, or “8CH” and then you are allowed to select “Realtek HDA Primary output” to use Rear Speaker, Central/Bass, and Front Speaker, or select “Realtek HDA Audio 2nd output” to use front panel audio. ASRock B75M-ITX Motherboard...
Seite 6: Package Contents
In case any modiﬁ cations of this manual occur, the updated version will be available on ASRock website without further notice. You may ﬁ nd the latest VGA cards and CPU support lists on ASRock website as well.
Seite 7 Pixel Shader 4.1, DirectX 10.1 with Intel Sandy Bridge CPU. - Max. shared memory 1760MB (see CAUTION 7) - Three VGA Output options: D-Sub, DVI-D and HDMI (see CAUTION 8) - Supports HDMI 1.4a Technology with max. resolution up to 1920x1200 @ 60Hz ASRock B75M-ITX Motherboard...
Seite 8 - 1 x SATA3 6.0 Gb/s connector, supports NCQ, AHCI and Hot Plug functions USB3.0 - 2 x Rear USB 3.0 ports, support USB 1.0/2.0/3.0 up to 5Gb/s - 1 x Front USB 3.0 header (supports 2 USB 3.0 ports), supports USB 1.0/2.0/3.0 up to 5Gb/s ASRock B75M-ITX Motherboard...
Seite 9 - Drivers, Utilities, AntiVirus Software (Trial Version), CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite - OEM Unique Feature - ASRock Extreme Tuning Utility (AXTU) (see CAUTION 11) - ASRock Instant Boot - ASRock Instant Flash (see CAUTION 12) - ASRock APP Charger (see CAUTION 13)
Seite 10 ® Vista / XP. For Windows OS with 64-bit CPU, there is no such limita- tion. You can use ASRock XFast RAM to utilize the memory that Win- ® dows cannot use. To run the PCI Express in Gen 3 speed, please install an Ivy Bridge CPU.
Seite 11 Please visit our website for the operation proce- dures of ASRock Extreme Tuning Utility (AXTU). ASRock website: http://www.asrock.com 12. ASRock Instant Flash is a BIOS ﬂ ash utility embedded in Flash ROM. This convenient BIOS update tool allows you to update system BIOS ®...
Seite 12 17. ASRock XFast RAM is a new function that is included into ASRock Ex- treme Tuning Utility (AXTU). It fully utilizes the memory space that cannot ®...
Seite 13 Please note that you must be running on a DHCP conﬁ gured computer in order to enable this function. 21. ASRock On/Off Play Technology allows users to enjoy the great audio experience from the portable audio devices, such like MP3 player or mobile phone to your PC, even when the PC is turned off (or in ACPI S5 mode)! This motherboard also provides a free 3.5mm audio cable (op-...
Seite 14: Screw Holes
Before you install or remove any component, ensure that the power is switched off or the power cord is detached from the power supply. Failure to do so may cause severe damage to the motherboard, peripherals, and/or components. ASRock B75M-ITX Motherboard...
Seite 15: Cpu Installation
Remove the PnP Cap (Pick and Place Cap). 1. It is recommended to use the cap tab to handle and avoid kicking off the PnP cap. 2. This cap must be placed if returning the motherboard for after service. ASRock B75M-ITX Motherboard...
Seite 16 Step 4. Close the socket: Step 4-1. Flip the load plate onto the IHS. Step 4-2. Press down the load lever, and se- cure it with the load plate tab under the retention tab. ASRock B75M-ITX Motherboard...
Seite 17 Step 5. Connect fan header with the CPU fan connector on the motherboard. Step 6. Secure redundant cable with tie-wrap to ensure the cable does not interfere with fan operation or contact other components. ASRock B75M-ITX Motherboard...
Seite 18: Installing A Dimm
DIMM if you force the DIMM into the slot at incorrect orientation. Step 3. Firmly insert the DIMM into the slot until the retaining clips at both ends fully snap back in place and the DIMM is properly seated. ASRock B75M-ITX Motherboard...
Seite 19: Installing An Expansion Card
Step 4. Align the card connector with the slot and press ﬁ rmly until the card is completely seated on the slot. Step 5. Fasten the card to the chassis with screws. Step 6. Replace the system cover. ASRock B75M-ITX Motherboard...
Seite 20 VGA driver from our support CD to your system and restart your computer. D-Sub, DVI-D and HDMI monitors cannot be enabled at the same time. You can only choose the combination: DVI-D + HDMI, DVI-D + D-Sub, or HDMI + D-Sub. ASRock B75M-ITX Motherboard...
Seite 21: For Windows
F. Set the appropriate “Screen Resolution” and “Color Quality” for the second monitor. Click “Apply” or “OK” to apply these new values. G. Repeat steps C through E for the display icon identiﬁ ed by the numbers three to four. ASRock B75M-ITX Motherboard...
Seite 22 HDTV set-top-boxes, as well as few entertainment PCs requires a secure connection to a compliant display. Due to the increase in manufacturers employing HDCP in their equipment, it is highly recommended that the HDTV or LCD monitor you purchase is compatible. ASRock B75M-ITX Motherboard...
Seite 23 The Multi-Angle CIR Receiver does not support Hot-Plug function. Please install it before you boot the system. * ASRock Smart Remote is only supported by some of ASRock's motherboards. Please refer to ASRock's website for the motherboard support list: http://www.asrock.com ASRock B75M-ITX Motherboard...
Seite 24 ﬁ rst, and then shut it down before you do the clear-CMOS ac- tion. Please be noted that the password, date, time, user default proﬁ le, 1394 GUID and MAC address will be cleared only if the CMOS battery is removed. ASRock B75M-ITX Motherboard...
Seite 25 USB 2.0 Headers Besides four default USB 2.0 ports on the I/O panel, there is (9-pin USB4_5) one USB 2.0 header on this (see p.2, No. 7) motherboard. This USB 2.0 header can support two USB 2.0 ports. ASRock B75M-ITX Motherboard...
Seite 26 XP / XP 64-bit OS: Select “Mixer”. Select “Recorder”. Then click “FrontMic”. ® For Windows 7 / 7 64-bit / Vista / Vista 64-bit OS: Go to the “FrontMic” Tab in the Realtek Control panel. Adjust “Recording Volume”. ASRock B75M-ITX Motherboard...
Seite 27 +12V (see p.2, No. 17) ground pin. CPU Fan Connectors Please connect the CPU fan FAN_SPEED_CONTROL cable to the connector and (4-pin CPU_FAN1) CPU_FAN_SPEED +12V match the black wire to the (see p.2, No. 16) ground pin. ASRock B75M-ITX Motherboard...
Seite 28 Pin 1 and Pin 13. 20-Pin ATX Power Supply Installation ATX 12V Power Connector Please connect an ATX 12V power supply to this connector. (4-pin ATX12V1) (see p.2, No. 19) ASRock B75M-ITX Motherboard...
Seite 29: Installing Windows
STEP 1: Set Up UEFI. A. Enter UEFI SETUP UTILITY Advanced screen Storage Conﬁ guration. B. Set the option “SATA Mode Selection” to [IDE]. ® STEP 2: Install Windows XP / XP 64-bit OS on your system. ASRock B75M-ITX Motherboard...
Seite 30 A. Enter UEFI SETUP UTILITY Advanced screen Storage Conﬁ guration. B. Set the option “SATA Mode Selection” to [AHCI]. ® STEP 2: Install Windows 7 / 7 64-bit / Vista / Vista 64-bit OS on your system. ASRock B75M-ITX Motherboard...
Seite 31 It will display the Main Menu automatically if “AUTORUN” is enabled in your computer. If the Main Menu does not appear automatically, locate and double-click on the ﬁ le “ASSETUP.EXE” from the BIN folder in the Support CD to display the menus. ASRock B75M-ITX Motherboard...
Seite 32: Einführung
1. Einführung Wir danken Ihnen für den Kauf des ASRock B75M-ITX Motherboard, ein zuver- lässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design, gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Schnel- linstallationsanleitung führt in das Motherboard und die schrittweise Installation...
Seite 33: Spezifikationen
InTru 3D, Intel Clear- ® ® Video-Technik (HD), Intel Insider , Intel HD Graphics 2500/4000 ® - Pixel Shader 5.0, DirectX 11 mit Intel Ivy Bridge-Prozessor, ® Pixel Shader 4.1, DirectX 10.1 mit Intel Sandy Bridge- Prozessor ASRock B75M-ITX Motherboard...
Seite 34: E/A-Anschlüsse An Der Rückseite
- 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED LED) - HD Audiobuchse: Lautsprecher hinten / Mitte / Bass / Audioeingang / Lautsprecher vorne / Mikrofon (siehe VORSICHT 10) SATA3 - 1 x SATA 3-Anschlüsse (6,0 Gb/s); unterstützt NCQ-, AHCI- und Hot Plug Funktionen ASRock B75M-ITX Motherboard...
Seite 35: Anschlüsse
- ASRock Extreme Tuning Utility (AXTU) Eigenschaft (siehe VORSICHT 11) - ASRock Sofortstart - ASRock Instant Flash (siehe VORSICHT 12) - ASRock APP Charger (siehe VORSICHT 13) - ASRock SmartView (siehe VORSICHT 14) - ASRock XFast USB (siehe VORSICHT 15)
Seite 36: Zertifizierungen
- Hybrid Booster: - ASRock U-COP (siehe VORSICHT 22) - Boot Failure Guard (B.F.G. – Systemstartfehlerschutz) - Gute Nacht-LED Hardware Monitor - Überwachung der CPU-Temperatur - Motherboardtemperaturerkennung - Drehzahlmessung für CPU lüfter - Drehzahlmessung für Gehäuse lüfter - Geräuscharmer CPU-/Gehäuselüfter (ermöglicht die au tomatische Anpassung der Gehäuselüftergeschwindigkeit...
Seite 37 Windows OS mit 64-Bit-CPU besteht diese Einschränkung nicht. Sie ® können ASRock XFast RAM zur Nutzung des Speichers, den Windows nicht verwenden kann, einsetzen. Damit Sie PCI Express mit der Geschwindigkeit der 3ten Generation nut- zen können, müssen Sie einen Ivy Bridge-Prozessor installieren. Wenn Sie einen Sandy Bridge-Prozessor installieren, läuft PCI Express nur bei...
Seite 38 APP Charger. Installieren Sie einfach den ASRock APP Charger-Treiber; dadurch lädt sich Ihr iPhone wesentlich schneller über einen Computer- auf – genaugenommen bis zu 40 % schneller als zuvor. Der ASRock APP Charger ermöglicht Ihnen die schnelle Auﬂ adung mehrerer Apple-Geräte gleichzeitig;...
Seite 39 Ladezeit zuvor besuchter Webseiten, was das Surfen im Internet mehr denn je beschleunigt. Auch die Arbeit mit Adobe Photoshop erfolgt fünfmal schneller. Ein weiterer Vorteil von ASRock XFast RAM liegt in der Reduzierung der Häuﬁ gkeit des Zugriffs auf SSDs bzw. HDDs zur Verlän gerung deren Lebenszeit.
Seite 40: Einstellung Der Jumper
Sie zuerst das System hoch. Fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Uhrzeit, benutzerdeﬁ niertes Proﬁ l, 1394 GUID und MAC-Adresse nur gelöscht werden, wenn die CMOS-Batterie entfernt wird. ASRock B75M-ITX Motherboard...
Seite 41: Integrierte Header Und Anschlüsse
Hauptplatine angeschlossen werden. USB 2.0-Header Neben vier Standard-USB 2.0-Ports am E/A-Panel (9-pol. USB4_5) beﬁ ndet sich ein USB 2.0- (siehe S.2 - No. 7) Header an diesem Motherboard. Dieser USB 2.0- Header kann zwei USB 2.0- Ports unterstützen. ASRock B75M-ITX Motherboard...
Seite 42 Wählen Sie „Mixer“. Wählen Sie „Recorder“ (Rekorder). Klicken Sie dann auf „FrontMic“ (Vorderes Mikrofon). ® Bei den Betriebssystemen Windows 7 / 7 64 Bit / Vista / Vista 64 Bit: Wählen Sie im Realtek-Bedienfeld die „FrontMic“ (Vorderes Mikrofon)- Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelautstärke) an. ASRock B75M-ITX Motherboard...
Seite 43 Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die Kabel- und Pinbelegung korrekt übereinstimmen. Gehäuse lüfteranschlüsse Verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen, (4-pin CHA_FAN1) FAN_SPEED_CONTROL CHA_FAN_SPEED wobei der schwarze Draht an (siehe S.2, No. 17) +12V den Schutzleiterstift angeschlossenwird. ASRock B75M-ITX Motherboard...
Seite 44 Um ein 20-pol. ATX-Netzteil zu verwenden, stecken Sie den Stecker mit Pin 1 und Pin 13 ein. Installation eines 20-pol. ATX-Netzteils ATX 12V Anschluss Bitte schließen Sie an diesen Anschluss die ATX 12V (4-pin ATX12V1) Stromversorgung an. (siehe S.2 - No. 19) ASRock B75M-ITX Motherboard...
Seite 45 ASSETUP.EXE im BIN-Verzeichnis der Support-CD, um die Menüs aufzurufen. Das Setup-Programm soll es Ihnen so leicht wie möglich machen. Es ist menüges- teuert, d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und die Programme werden dann automatisch installiert. ASRock B75M-ITX Motherboard...
Seite 46: Contenu Du Paquet
1. Introduction Merci pour votre achat d’une carte mère ASRock B75M-ITX, une carte mère très ﬁ able produite selon les critères de qualité rigoureux de ASRock. Elle offre des performances excellentes et une conception robuste conformément à l’engagement d’ASRock sur la qualité et la ﬁ abilité au long terme.
Seite 47 VGA sont uniquement pris en charge par les processeurs à GPU intégré. ® ® - Supporte Intel HD Graphics Built-in Visuals: Intel Quick ® ® Sync Video 2.0, Intel InTru 3D, Intel Clear Video HD ASRock B75M-ITX Motherboard...
Seite 48: Panneau Arrière
- 1 x Port de sortie optique SPDIF - 4 x ports USB 2.0 par défaut - 1 x Connecteur eSATA2 - 2 x ports USB 3.0 par défaut - 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et ASRock B75M-ITX Motherboard...
Seite 49 - Utilitaire ASRock Extreme Tuning (AXTU) unique (voir ATTENTION 11) - ASRock l’Instant Boot - ASRock Instant Flash (voir ATTENTION 12) - Chargeur ASRock APP (voir ATTENTION 13) - ASRock SmartView (voir ATTENTION 14) - ASRock XFast USB (voir ATTENTION 15)
Seite 50 - ASRock XFast LAN (voir ATTENTION 16) - ASRock XFast RAM (voir ATTENTION 17) - ASRock Crashless BIOS (voir ATTENTION 18) - ASRock OMG (Online Management Guard) (voir ATTENTION 19) - ASRock Internet Flash (voir ATTENTION 20) - Technologie Lecture Marche/Arrêt ASRock (voir ATTENTION 21) - L’accélérateur hybride:...
Seite 51 ® Vista / XP. Avec Windows OS avec CPU 64 bits, il n’y a pas ce genre de limitation. Vous pouvez utiliser ASRock XFast RAM pour accéder à la ® mémoire que Windows ne peut pas utiliser. Pour pouvoir utiliser PCI Express en vitesse Gen 3, vous devez installer le processeur Ivy Bridge.
Seite 52 ASRock Extreme Tuning Utility (AXTU). Site Web de ASRock : http://www.asrock.com 12. O ASRock Instant Flash é um utilitário de ﬂ ash do BIOS incorporado na memória Flash ROM. Esta prática ferramenta de actualização do BIOS permite-lhe actualizar o BIOS do sistema sem necessitar de entrar ®...
Seite 53 16. ASRock XFast LAN fournit un accès Internet plus rapide, avec les avan- tages suivants. Priorisation d’application LAN : Vous pouvez conﬁ gurer votre priorité d’application idéalement et/ou ajouter des nouveaux pro- grammes. Latence plus basse dans les jeux : Après avoir réglé la priorité...
Seite 54 CPU le dissipateur lors de l’installation du PC. ® ® 23. ASRock XFast RAM n’est pas pris en charge par Microsoft Windows ® ® XP / XP 64-bit. Les technologie Intel Smart Connect et ports Intel ®...
Seite 55 2.0 par défaut sur le panneau (USB4_5 br. 9) E/S, il y a une barrette USB 2.0 (voir p.2 No. 7) sur la carte mère. Cette barrette USB 2.0 peut prendre en charge deux ports USB 2.0. ASRock B75M-ITX Motherboard...
Seite 56 “FrontMic” (Micro avant). ® Pour les systèmes d’exploitation Windows 7 / 7 64 bits / Vista Vista 64 bits : Allez sur l’onglet “FrontMic” (Micro avant) sur le Panneau de contrôle Realtek. Ajustez “Recording Volume” (Volume d’enregistrement). ASRock B75M-ITX Motherboard...
Seite 57 à faire correspondre les ﬁ ls et les broches. Connecteur pour châssis ventilateur Branchez les câbles du ventilateur aux connecteurs (CHA_FAN1 br. 4) FAN_SPEED_CONTROL CHA_FAN_SPEED pour ventilateur et faites (voir p.2 No. 17) +12V correspondre le ﬁ l noir à la broche de terre. ASRock B75M-ITX Motherboard...
Seite 58 ATX 20 broches. Pour utiliser une alimentation ATX 20 broches, branchez à l’alimentation électrique ainsi qu’aux broches 1 et 20-Installation de l’alimentation électrique ATX Connecteur ATX 12V Veuillez connecter une unité d’alimentation électrique ATX (ATX12V1 br.4) 12V sur ce connecteur. (voir p.2 No. 19) ASRock B75M-ITX Motherboard...
Seite 59 CD-ROM. Le Menu principal s’afﬁ che automatiquement si “AUTORUN” est activé dans votre ordinateur. Si le Menu principal n’apparaît pas automatiquement, locali- sez dans le CD technique le ﬁ chier “ASSETUP.EXE” dans le dossier BIN et double- cliquez dessus pour afﬁ cher les menus. ASRock B75M-ITX Motherboard...
Seite 60: Contenuto Della Confezione
1. Introduzione Grazie per aver scelto una scheda madre ASRock B75M-ITX, una scheda madre afﬁ dabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni eccellenti e il design robusto si conformano all’impegno di ASRock nella ricerca della qualità e della resistenza.
Seite 61 - Pixel Shader 5.0, DirectX 11 con CPU Intel Ivy Bridge, Pixel ® Shader 4.1, DirectX 10.1 con CPU Intel Sandy Bridge - Memoria massima condivisa 1760MB (vedi ATTENZIONE 7) - Tre opzioni d’output VGA: D-Sub, DVI-D e HDMI (vedi ATTENZIONE 8) ASRock B75M-ITX Motherboard...
Seite 62 - 2 x porte USB 3.0 posteriori amministrate dal controller, supporto di USB 1.0/2.0/3.0 ﬁ no a 5Gb/s - 1 x header USB 3.0 frontale (supporta 4 porte USB 3.0) amministrato dal controller, supporto di USB 1.0/2.0/3.0 ﬁ no a ASRock B75M-ITX Motherboard...
Seite 63 (vedi ATTENZIONE 11) - ASRock Instant Boot - ASRock Instant Flash (vedi ATTENZIONE 12) - Caricatore ASRock APP Charger (vedi ATTENZIONE 13) - ASrock SmartView (vedi ATTENZIONE 14) - ASRock XFast USB (vedi ATTENZIONE 15) - ASRock XFast LAN (vedi ATTENZIONE 16)
Seite 64 Windows 7 / Vista / XP. Per Windows OS con CPU 64-bit, non c’è tale limitazione. Si può usare ASRock XFast RAM per ® fare uso della memoria che Windows non può utilizzare. Per utilizzare PCI Express a velocità Gen 3, bisogna installare la CPU Ivy Bridge.
Seite 65 AXTU (ASRock Extreme Tuning Utility). Sito ASRock: http://www.asrock.com 12. ASRock Instant Flash è una utilità Flash BIOS integrata nella Flash ROM. Questo comodo strumento d’aggiornamento del BIOS permette di aggiornare il sistema BIOS senza accedere a sistemi operativi come ®...
Seite 66 15. ASRock XFast USB può accelerare le prestazioni del dispositivo d’archi- viazione USB. Le prestazioni dipendono dalle proprietà del dispositivo. 16. ASRock XFast LAN offre un accesso a Internet più veloce, che compren- de i seguenti beneﬁ ci. Priorità alle applicazioni LAN: è possibile conﬁ gu- rare la priorità...
Seite 67 Windows. È necessario eseguire un computer configurato DHCP per attivare questa funzione. 21. La tecnologia ASRock On/Off Play consente agli utenti di godere di una esperienza audio eccezionale tramite i dispositivi audio portatili come i lettori MP3 o il cellulare sul proprio PC, anche quando il PC è spento (op- pure in modalità...
Seite 68 CMOS. No- tare che password, data, ore, proﬁ lo utente predeﬁ nito, 1394 GUID e indirizzo MAC saranno cancellati solo se è rimossa la batteria della CMOS. ASRock B75M-ITX Motherboard...
Seite 69 Collettore USB 2.0 Oltre alle quattro porte USB 2.0 standard del pannello I/O, (9-pin USB4_5) questa scheda madre è dotata (vedi p.2 Nr. 7) di un header USB 2.0 che supporta due porte USB 2.0. ASRock B75M-ITX Motherboard...
Seite 70 Selezionare “Mixer”. Selezionare “Recorder” (Registratore). Poi, fare clic su “FrontMic” (Microfono frontale). ® Sistema operativo Windows 7 / 7 64-bit / Vista / Vista 64-bit: Andare alla scheda “FrontMic” (Microfono frontale) del pannello di controllo Realtek. Regolare la voce “Recording Volume” (Volume registrazione). ASRock B75M-ITX Motherboard...
Seite 71 ﬁ li e dei pin sia fatta corrispondere in modo appropriato. Collettori Chassis ventola Collegare i cavi della ventola ai FAN_SPEED_CONTROL corrispondenti connettori (4-pin CHA_FAN1) CHA_FAN_SPEED facendo combaciare il cavo +12V (vedi p.2 Nr. 17) nero col pin di terra. ASRock B75M-ITX Motherboard...
Seite 72 20 pin. Per usare l’alimentatore ATX a 20 pin, collegare l’alimentatore con il Pin 1 e il Pin 13. Installazione dell’alimentatore ATX a 20 pin Connettore ATX 12 V Collegare un alimentatore ATX 12 V a questo connettore. (4-pin ATX12V1) (vedi p.2 Nr. 19) ASRock B75M-ITX Motherboard...
Seite 73 Inserire il CD di supporto nel lettore CD-ROM. Se la funzione “AUTORUN” è attivata nel computer, apparirà automaticamente il Menù principale. Se il Menù principale non appare automaticamente, posizionarsi sul ﬁ le “ASSETUP.EXE” nel CESTINO del CD di supporto e cliccare due volte per visualizzare i menù. ASRock B75M-ITX Motherboard...
Seite 74: Contenido De La Caja
1. Introducción Gracias por su compra de ASRock B75M-ITX placa madre, una placa de conﬁ anza producida bajo el control de calidad estricto y persistente. La placa madre provee realización excelente con un diseño robusto conforme al compromiso de calidad y resistencia de ASRock.
Seite 75 , Intel HD Graphics 2500/4000 ® - Pixel Shader 5.0, DirectX 11 con CPU Intel Ivy Bridge, Pixel ® Shader 4.1, DirectX 10.1 con CPU Intel Sandy Bridge - 1760MB de Memoria máxima compartida (vea ATENCIÓN 7) ASRock B75M-ITX Motherboard...
Seite 76 - Conexión de audio: Altavoz trasero / Central / Bajos / Entrada de línea / Altavoz frontal / Micrófono (ver ATENCIÓN 10) SATA3 - 1 x conectores SATA3 de 6,0 Gb/s con funciones NCQ, AHCI y de Hot Plug (conexión en caliente) ASRock B75M-ITX Motherboard...
Seite 77 - Controladores, utilidades, software de antivirus (versión de prueba), Prueba de CyberLink MediaEspresso 6.5, Conjunto multimedia ASRock MAGIX - OEM Característica - ASRock Extreme Tuning Utility (AXTU) (vea ATENCIÓN 11) Única - ASRock Instant Boot - ASRock Instant Flash (vea ATENCIÓN 12) - ASRock APP Charger (vea ATENCIÓN 13)
Seite 78 - Ampliﬁ cador Híbrido: - ASRock U-COP (vea ATENCIÓN 22) - Protección de Falla de Inicio (B.F.G..) - Indicador LED nocturno Monitor - Sensibilidad a la temperatura del procesador Hardware - Sensibilidad a la temperatura de la placa madre - Taquímetros de los ventiladores del procesador y del CPU - Taquímetros de los ventiladores del procesador y del chasis...
Seite 79 2 canales, 4 canales, 6 canales y 8 canales. Consulte la tabla en la página 3 para una conexión correcta. 11. ASRock Extreme Tuning Utility (AXTU) es una herramienta todo en uno que permite realizar ajustes precisos en diferentes funciones del sistema mediante una interfaz sencilla, que incluye supervisión de hardware,...
Seite 80 . Gracias a esta utilidad, sólo necesitará pulsar <F6> durante la fase POST o pulsar <F2> para acceder al menú de conﬁ guración del BIOS y a la utilidad ASRock Instant Flash. Ejecute esta herramienta y guarde el archivo correspondiente al sistema BIOS nuevo en su unidad ﬂ...
Seite 81 (HDD), lo que prolonga el período de vida útil de las mismas. 18. ASRock Crashless BIOS le permite a los usuarios actualizar su BIOS sin miedo de que ocurra un fallo. Si ocurre una interrupción en el suministro de energía durante el proceso de actualización del BIOS, ASRock Crash-...
Seite 82 Para mejorar la disipación de calor, acuérdese de aplicar thermal grease entre el procesador y el disipador de calor cuando usted instala el sistema de PC. ® ® 23. ASRock XFast RAM no se admite en Microsoft Windows XP / XP 64 ® ®...
Seite 83 Cualquier extremo del cable de serie ATA (SATA) los datos de SATA puede ser conectado con el disco duro de (Opcional) SATA / SATA2 / SATA3 o el conectador de SATA2 / SATA3 en esta placa base. ASRock B75M-ITX Motherboard...
Seite 84 B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L. C. Conecte Ground (GND) a Ground (GND). D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No necesitará conectarlos al panel de sonido AC’97. ASRock B75M-ITX Motherboard...
Seite 85 LED de alimentación, LED de actividad del disco duro, altavoz, etc. Al conectar el módulo del panel frontal del chasis a esta cabecera, asegúrese de que las asignaciones de cables y las asignaciones de contactos coincidan correctamente. ASRock B75M-ITX Motherboard...
Seite 86 Pins 1 y 13. Instalación de una Fuente de Alimentación ATX de 20 Pins Cabezal de alimentación ATX 12V Conecte la fuente de alimentación ATX 12V a su (4-pin ATX12V1) cabezal. (vea p.2, N. 19) ASRock B75M-ITX Motherboard...
Seite 87 Para iniciar la instalación, ponga el CD en el lector de CD y se des- plegará el Menú Principal automáticamente si «AUTORUN» está habilitado en su computadora. Si el Menú Principal no aparece automáticamente, localice y doble-pulse en el ar- chivo “ASSETUP.EXE” para iniciar la instalación. ASRock B75M-ITX Motherboard...
Seite 88 1. Введение Благодарим вас за покупку материнской платы ASRock B75M-ITX надежной материнской платы, изготовленной в соответствии с постоянно предъявляемыми ASRock жесткими требованиями к качеству. Она обеспечивает превосходную производительность и отличается отличной конструкцией, которые отражают приверженность ASRock качеству и долговечности. Данное руководство по быстрой установке включает вводную информацию о материнской...
Seite 89 Shader 4.1, DirectX 10.1 с процессором Intel Sandy Bridge - Макс. объем разделяемой памяти 1760Мб (см. ОСТОРОЖНО, пункт 7) - три VGA-выхода: D-Sub, DVI-D и HDMI (см. ОСТОРОЖНО, пункт 8) - Поддержка HDMI 1.4a с максимальным разрешением до 1920х1200 @ 60 Гц ASRock B75M-ITX Motherboard...
Seite 90 поддержкой интерфейсов USB 1.0/2.0/3.0 и скорости передачи данных до 5 Гбит/с Колодки и - 3 x разъема SATA2 3,0 Гбит/с, поддержка функций NCQ, AHCI и плате горячего подключения - 1 x разъема SATA3 6,0 Гбит/с - 1 x Датчик пользовательского инфракрасного модуля ASRock B75M-ITX Motherboard...
Seite 91 - ASRock OMG (Online Management Guard) (см. ОСТОРОЖНО, пункт 19) - ASRock Internet Flash (см. ОСТОРОЖНО, пункт 20) - Технология ASRock для воспроизведения звука во включенном и выключенном состоянии (см. ОСТОРОЖНО, пункт 21) - Hybrid Booster: - ASRock U-COP (см. ОСТОРОЖНО, пункт 22) - Защита...
Seite 92 использования системой Windows 7 / Vista / XP. Таких ограничений нет ® для Windows OS с 64-bit центральным процессором. Технология ASRock XFast RAM помогает использовать память, которая не используется ОС ® Windows Для работы PCI Express на скорости Gen 3 обязательно установите...
Seite 93 работать с программой ASRock Extreme Tuning Utility (AXTU), посетите наш сайт в Интернете. Адрес сайта ASRock: http://www.asrock.com 12. ASRock Instant Flash – программа для прошивки BIOS, встроенная в Flash ROM. Данное средство для обновления BIOS умеет работать без входа в...
Seite 94 15. Функция ASRock XFast USB увеличивает скорость работы устройств USB. Рост скорости зависит от устройства. 16. ASRock XFast LAN обеспечивает более быстрый доступ к сети Интернет, который даст описанные далее преимущества. Установка приоритетов приложений ЛВС: можно задать оптимальный приоритет для своего...
Seite 95 перепрограммирование, не входя в ОС Windows. Обратите внимание на то, что активация данной функции возможна только на компьютерах, настроенных как DHCP клиент. 21. Технология ASRock для воспроизведения звука во включенном и выключенном состоянии позволяет пользователям портативных аудиоустройств, таких как MP3-плееры и мобильные телефоны, прослушивать...
Seite 96 перед очисткой CMOS, необходимо сначала выполнить загрузку системы, а затем завершить ее работу. Примите во внимание, что пароль, дата, время, профиль пользователя по умолчанию, идентификатор 1394 GUID и MAC-адрес будут очищены только тогда, когда будет извлечена из своего гнезда батарейка CMOS. ASRock B75M-ITX Motherboard...
Seite 97 Колодка USB 2.0 Помимо четыре стандартных портов USB 2.0 на панели ввода- (9-контактный USB4_5) вывода, на данной материнской (см. стр. 2, п. 7) плате предусмотрен один разъем USB 2.0. Этот разъем USB 2.0 поддерживает два порта USB 2.0. ASRock B75M-ITX Motherboard...
Seite 98 Выберите «Mixer» (Микшер). Выберите «Recorder» (Устройство записи). Затем щелкните «FrontMic» (Передний микрофон). ® Для ОС Windows 7 / 7 64-бита, Vista / Vista 64-бита: Перейдите к вкладке «FrontMic» (Передний микрофон) в панели управления Realtek. Отрегулируйте уровень «Recording Volume» (Громкость записи). ASRock B75M-ITX Motherboard...
Seite 99 жесткого диска, динамика и т.п. При подключении к этому разъему модуля передней панели корпуса удостоверьтесь, что провода подключаются к соответствующим контактам. Chassis Fan-соединители Подключите кабели вентилятора к FAN_SPEED_CONTROL соединителям и присоедините (4-контактный CHA_FAN1) CHA_FAN_SPEED черный шнур к штырю заземления. (см. стр. 2, п. 17) +12V ASRock B75M-ITX Motherboard...
Seite 100 ATX. Для использования 20-штыревого разъема питания ATX вставьте источник питания вместе со штекером 1 и штекером 13. Установка 20-штыревого разъема питания ATX Колодка питания 12V-ATX Подключите к этой колодке кабель питания ATX 12V. (4-контактный ATX12V1) (см. стр. 2, п. 19) ASRock B75M-ITX Motherboard...
Seite 101 Если в вашем компьютере включена функция автозапуска (AUTORUN), то на экране автоматически появится главное меню компакт-диска (Main Menu). Если этого не произошло, найдите в папке BIN на компакт-диске поддержки файл ASSETUP.EXE и дважды щелкните на нем, чтобы открыть меню. ASRock B75M-ITX Motherboard...
Seite 102 Gratos por comprar nossa placa–mãe B75M-ITX um produto conﬁ ável feito com ASRock um estrito controle de qualidade consistente. Com um excelente desem- penho, essa placa é dotada de um projeto robusto que atende a ASRock de com- promisso com a qualidade e durabilidade.
Seite 103: Especificações
Ivy Bridge CPU, Pixel ® Shader 4.1, DirectX 10.1 com processadores Intel Sandy Bridge CPU - Memória partilhada máxima 1760MB (veja o AVISO 7) - Três opções de saída VGA: D-Sub, DVI-D e HDMI (veja o AVISO 8) ASRock B75M-ITX Motherboard...
Seite 104 AHCI e funções Hot Plug USB3.0 - 2 x Portas USB 3.0 traseiras, com suporte para USB 1.0/2.0/3.0 até 5Gb/s - 1 x Conector USB 3.0 frontal (suporta 2 portas USB 3.0), com suporte para USB 1.0/2.0/3.0 até 5Gb/s ASRock B75M-ITX Motherboard...
Seite 105 - Controladores, utilitários, software antivírus (Experimentacao Versao), CyberLink MediaEspresso 6.5 versão de demonstração, ASRock MAGIX Multimedia Suite - OEM Funcionalidade - ASRock Extreme Tuning Utility (AXTU) (veja o AVISO 11) Única - ASRock Instant Boot - ASRock Instant Flash (veja o AVISO 12)
Seite 106 - “ErP/EuP Ready” (é necessária alimentação eléctrica “ErP/ EuP Ready”) (veja o AVISO 24) * Para informações mais detalhadas por favor visite o nosso sítio Web: http://www.asrock.com AVISO Tenha em atenção que a operação de overclocking envolve alguns riscos, nomeadamente no que diz respeito ao ajuste das deﬁ...
Seite 107 ASRock Extreme Tuning Utility (AXTU). Página Web da ASRock: http://www.asrock.com 12. ASRock Instant Flash est un utilitaire de ﬂ ash du BIOS ﬂ ash intégré dans la ROM Flash. Cet outil pratique de mise à jour du BIOS vous permet de mettre à...
Seite 108 Com a janela de estado, pode reconhecer facilmente os ﬂ uxos de dados das suas transferências actuais. 17. ASRock XFast RAM é uma nova função incluída ao utilitário ASRock Ex- treme Tuning Utility (AXTU). Esta função utiliza totalmente o espaço de ®...
Seite 109 Para melhorar a dissipa- ção de calor, lembre-se de aplicar o material de interface térmica entre o processador e o dissipador de calor. ® 23. ASRock XFast RAM não é suportada nos sistemas operativos Microsoft ® ® Windows XP / XP de 64 bits.
Seite 110 CMOS. Tenha em atenção que a palavra-passe, data, hora, perfil predefinido de utilizador, 1394 GUID e endereço MAC apenas serão limpos se a bateria do CMOS for retirada. ASRock B75M-ITX Motherboard...
Seite 111 Além das quatro portas USB 2.0 por defeito no painel de (USB4_5 de 9 pinos) entrada/saída, há um ligações (veja a folha 2, No. 7) USB 2.0 nesta placa-mãe. Cada ligação USB 2.0 pode suportar dois portas USB 2.0. ASRock B75M-ITX Motherboard...
Seite 112 Seleccione “Misturador”. Seleccione “Gravador”. Depois clique em “Microfone frontal”. ® Para os Sistemas Operativos Windows 7 / 7 64-bit / Vista Vista 64-bit: Aceda ao separador “Microfone frontal” no painel de Controlo Realtek. Ajuste o “Volume de gravação”. ASRock B75M-ITX Motherboard...
Seite 113 Conector do ventilador do chassis Ligue o cabo do ventilador neste conector, coincidindo o ﬁ o (CHA_FAN1 de 4 pinos) FAN_SPEED_CONTROL CHA_FAN_SPEED preto com o pino de aterramen (veja a folha 2, No. 17) +12V ASRock B75M-ITX Motherboard...
Seite 114 Pino 1 e o Pino Instalação da Fonte de alimentação ATX de 20 Pinos Conector de força do ATX 12V Ligue a fonte de alimentação ATX 12V neste conector. (ATX12V1 de 4 pinos) (veja a folha 2, No. 19) ASRock B75M-ITX Motherboard...
Seite 115 CD na leitora de CD-ROM do computador. Automaticamente iniciará o menu princi- pal, casa o AUTORUN esteja ativado. Se o menu principal não aparecer automati- camente, explore o CD e execute o “ASSETUP.EXE” localizado na pasta BIN. ASRock B75M-ITX Motherboard...
Seite 116 önceden haber verilmeksizin değişebilir. Bu belgede değişiklik yapılması durumunda, güncelleştirilmiş sürüm ayrıca haber verilmeksizin ASRock web sitesinde sunulur. En son VGA kartlarını ve CPU destek listelerini de ASRock web sitesinde bulabilirsiniz. ASRock web sitesi http://www.asrock.com Bu anakartla ilgili teknik desteğe ihtiyacınız olursa, kullandığınız modele özel bilgiler için lütfen web sitemizi ziyaret edin.
Seite 117 - Maks. paylaюэlan bellek 1760 MB (bkz. DЭKKAT 7) - üç VGA Зэkэю seзeneрi: D-Sub, DVI-D ve HDMI (bkz. DЭKKAT 8) - 60Hz’de 1920x1200’e kadar maks. зцzьnьrlьkle HDMI 1.4a Teknolojisini destekler - 60Hz’de 1920x1200’e kadar maks. зцzьnьrlьkle DVI’yэ destekler ASRock B75M-ITX Motherboard...
Seite 118: Arka Panel
- 3 x SATA2 3,0Gb/sn, donanım NCQ, AHCI ve “Sistem Açıkken Bileşen Takma” işlevlerini - 1 x SATA3 6.0 Gb/sn konektör - 1 x Kullanıcı Kızılötesi Modül Bağlantısı - CPU/Kasa FAN konektörü - 24 pin ATX güç konektörü ASRock B75M-ITX Motherboard...
Seite 119 - Sürücüler, Yardımcı Programlar, AntiVirüs Yazılımı (Deneme Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü, ASRock MAGIX Multimedya Seti - OEM Benzersiz - ASRock Extreme Tuning Utility (AXTU) (bkz. DİKKAT 11) Özellik - ASRock Anında Önyükleme - ASRock Anında Flash (bkz. DİKKAT 12) - ASRock APP Charger (bkz.
Seite 120 - ErP/EuP Hazır (ErP/EuP hazır güç kaynağı gerekli) (bkz. DİKKAT 24) * Ayrıntılı ürün bilgileri için lütfen web sitemizi ziyaret edin: http://www.asrock.com UYARI Lütfen, ayarı BIOS'da ayarlama, Untied Overclocking Teknolojisi'ni uygulama veya üçüncü taraf aşırı hızlandırma araçlarını kullanma gibi durumlarda aşırı hızlandırmayla ilgili risk olduğunu unutmayın.
Seite 121 çıkış fazlarının sayısını düşürerek verimliliği iyileştirir. ASRock Extreme Tuning Utility (AXTU)’nun çalışma prosedürleri için lütfen web sitemizi ziyaret ediniz. ASRock web sitesi: http://www.asrock.com 12. ASRock Anında Flash, Flash ROM’a katıştırılmış bir BIOS ﬂ ash yardımcı programıdır. Bu kullanışlı BIOS güncelleme aracı, sistem BIOS’unu MS- ®...
Seite 122 şimdiye kadar olmadığı kadar hızlandırırken önceden ziyaret edilen web sitelerinin yüklenme süresini kısaltır. Ayrıca Adobe Photoshop’ın hızını 5 kat arttırır. ASRock XFast RAM’in başka bir avantajı da, SSD veya HDD’lerinize erişim sıklığını azaltarak kullanım ömürlerini uzatması. 18. ASRock Crashless BIOS kullanıcıların arıza çıkma korkusu olmadan BIOS’larını...
Seite 123 çıkarın, sonra geri takın. Isı geçişini artırmak için, PC sistemini yüklediğinizde CPU ile ısı emici arasına ısı macunu sürmeyi unutmayın. ® ® 23. ASRock XFast RAM, Microsoft Windows XP / XP 64-bit ile uyumlu ® ®...
Seite 124 BIOS’u güncellemeyi tamamladığınızda CMOS’u temizlemeniz gerekirse, ilk olarak sistemi başlatmanız ve ardından CMOS temizleme işlemini gerçekleştirmeden önce kapatmanız gereklidir. Parola, tarih, saat, kullanıcı varsayılan proﬁ li, 1394 GUID ve MAC adresinin yalnızca CMOS pili çıkarıldığında temizleneceğini lütfen aklınızda bulundurunuz. ASRock B75M-ITX Motherboard...
Seite 125 I/O panelinde bulunan dört adet varsayılan USB 2.0 bağlantı (9-pinli USB4_5) noktasının yanı sıra, bu ana (bkz. s.2 No. 7) kart üzerinde bir adet USB 2.0 bağlantısı bulunur. Bu USB 2.0 bağlantısı iki adet USB 2.0 bağlantı noktasını destekleyebilir. ASRock B75M-ITX Motherboard...
Seite 126 XP / XP 64-bit İS için: “Karıştırıcı”yı seçin. “Kaydedici”yi seçin. Sonra “Ön Mikrofon”u tıklatın. ® Windows 7 / 7 64-bit / Vista / Vista 64-bit İS için: Realtek Kontrol panelinde “Ön Mikrofon” Sekmesine gidin. “Kayıt Ses Seviyesi”ni ayarlayın. ASRock B75M-ITX Motherboard...
Seite 127 +12V ve siyah kabloyu toprak pinine (bkz. s.2 No. 17) bağlayın. CPU Fan Konektörü Lütfen fan kablolarını CPU FAN_SPEED_CONTROL fanına bu konektöre bağlayın ve 4-pinli CPU_FAN1) CPU_FAN_SPEED +12V siyah kabloyu toprak pinine (bkz. s.2 No. 16) bağlayın. ASRock B75M-ITX Motherboard...
Seite 128 ATX güç kaynağı bağlarsanız da çalışabilir. 20-pinli ATX güç kaynağını kullanmak için, lütfen güç kaynağınızı Pin 1 ve Pin 13'le birlikte takın. 20-Pinli ATX Güç Kaynağını Takma ATX 12V Güç Konektörü Lütfen bir ATX 12V güç kaynağını bu konektöre (4-pinli ATX12V1) bağlayın. (bkz. s.2 No. 19) ASRock B75M-ITX Motherboard...
Seite 129 Destek CD'sini kullanmaya başlamak için, CD'yi CDROM sürücünüze takın. Bilgisayarınızda "OTOMATİK KULLAN" özelliği etkinleştirilmişse, Ana Menüyü otomatik olarak görüntüler. Ana Menü otomatik olarak görüntülenmezse, menüleri görüntülemek için Destek CD'sinin “BIN” klasöründeki "ASSETUP.EXE" dosyasını bulun ve çift tıklatın. ASRock B75M-ITX Motherboard...
Seite 130 1. 제품소개 ASRock 의 B75M-ITX 메인 보드를 구매하여 주신것에 대하여 감사 드립니다 . 이 메 인보드는 엄격한 품질관리 하에 생산되어진 신뢰성 있는 메인보드 입니다 . 이 제품 은 고 품격 디자인과 함께 ASRock 의 우수한 품질과 최고의 안정성을 자랑하고 있습...
Seite 131 - 최대 해상도 1920x1200 @ 60Hz 까지 HDMI 1.4a 지원 - 최대 해상도 1920x1200 @ 60Hz 까지 DVI 지원 - 최대 해상도 2048x1536 @ 75Hz 까지 D-Sub 지원 - 자동 립 싱크 (Auto Lip Sync), 딥 컬러 (Deep Color)(12bpc), xvYCC, HBR( 고비트율 오디오 ), HDMI 지원 ASRock B75M-ITX Motherboard...
Seite 132 - CPU/ 섀시 팬 커넥터 - 24 핀 ATX 전원 헤더 - 4 핀 ATX 12V 파워 콘넥터 - 전면부 오디오 콘넥터 - USB 2.0 헤더 1 개 (2 개의 추가 USB 2.0 포트를 지원하는헤더 2 개 ) ASRock B75M-ITX Motherboard...
Seite 133 MediaEspresso 6.5 평가판 , ASRock MAGIX Multimedia Suite - OEM 특점및 특성 - ASRock Extreme Tuning Utility (AXTU) ( 주의 11 참조 ) - ASRock Instant Boot - ASRock Instant Flash ( 주의 12 참조 ) - ASRock APP Charger ( 주의 13 참조 ) - ASRock SmartView ( 주의...
Seite 134 실제 메모리 크기는 4 GB 이하일 수 있습니다 . 64 비트 CPU 와 Windows ® 의 경우 그런 한계가 없습니다 . ASRock XFast RAM 을 사용하여 Windows 에서 사용할 수 없는 메모리를 이용할 수 있습니다 . PCI Express 를 3G 속도로실행하려면 Ivy Bridge CPU 를 설치해야 합니다 .
Seite 135 (Extreme Tuning Utility) 의 작동 절차는 당사의 웹 사이트를 참조하 십시오 . ASRock 웹 사이트 : http://www.asrock.com 12. ASRock Instant Flash 는 플래시 ROM 에 내장된 BIOS 유틸리티입니다 . 이 ® 편리한 BIOS 업데이트 툴을 사용하면 먼저 MS-DOS 나 Windows 같은...
Seite 136 리 공간을 사용합니다 . ASRock XFast RAM 은 이전에 방문했던 웹사이트의 로딩 시간을 단축하며 웹 서핑을 이전보다 더 빠르게 합니다 . 또한 Adobe Photoshop 속도를 5 배 증가 시킵니다 . ASRock XFast RAM 의 또 다른 장점 은 SSD 또는 HDD 의 액세스 빈도를줄여 수명을 확장 늘입니다 .
Seite 137 직후에는 CMOS 를 삭제하지 마십시오 . BIOS 를 업데이트하자마자 CMOS 를 삭제해야 하는 경우 먼저 시스템을 부팅하고 CMOS 를 종료하고 삭제 작업을 해 야 합니다 . CMOS 배터리를 제거할 경우에만 암호 , 날짜 , 시간 , 사용자 기본 프 로파일 , 1394 GUID, MAC 주소가 삭제됩니다 . ASRock B75M-ITX Motherboard...
Seite 138 USB 2.0 포트 이외에도 마더보 (9 핀 USB4_5) 드에 1 개의 USB 2.0 헤더가 있 (2 페이지 , 7 번 항목 참조 ) 습니다 . 이 USB 2.0 헤더는 2 개 의 USB 2.0 포트를 지원할 수 있 습니다 . ASRock B75M-ITX Motherboard...
Seite 139 Mic” ( 앞면 마이크 ) 를 선택합니다 . ® Windows 7 / 7 64 비트 / Vista / Vista 64 비트 OS 의 경 우 : Realtek 제어판에서 “FrontMic” ( 앞면 마이크 ) 로 가서 “Recording Volume” ( 리코딩 볼륨 ) 을 조정합니다 . ASRock B75M-ITX Motherboard...
Seite 140 (2 페이지 , 17 번 항목 참조 ) CPU 팬 커넥터 CPU 팬 케이블을 이 커넥터에 FAN_SPEED_CONTROL 연결하고 흑색 선을 접지 핀에맞 (4 핀 CPU_FAN1) CPU_FAN_SPEED +12V 추십시오 . (2 페이지 , 16 번 항목 참조 ) ASRock B75M-ITX Motherboard...
Seite 141 ATX 12V 파워 콘넥터 ATX 12V 플러그가 달린 전원 공급장치를 이 커넥터에연결해 (4 핀 ATX12V1) 야 충분한 전력을 공급할 수 있 (2 페이지 , 19 번 항목 참조 ) 습니다 . 그러지 않을 경우 전원 을 켤 수 없습니다 . ASRock B75M-ITX Motherboard...
Seite 142 뉴를 모니터에 디스플레이 시켜 줄 것입니다 . 만일 자동으로 메인 메뉴가 나타나지 않는다면 , 보조 CD 의 디스플레이 메뉴 안에 있는 BIN 폴더 ASSETUP.EXE 파일을 더블 클릭하여 주시기 바랍니다 . (D: \ BIN \ ASSETUP.EXE, D: 는 CD-ROM 드라이브 ) ASRock B75M-ITX Motherboard...
Seite 143 てください。 www.asrock.com/support/index.asp 1.1 パッケージ内容 ASRock B75M-ITX マザーボード： (Mini-ITX フォームファクター : 6.7-in x 6.7-in, 17.0 cm x 17.0 cm) ASRock B75M-ITX クイックインストレーションガイド ASRock B75M-ITX サポート CD 2 x シリアル ATA (SATA) データケーブル（オプション） 1 x I/O パネルシールド ASRockからのお知らせ ASRockからのお知らせ ... ® Windows...
Seite 144 ® Quick Sync Video 2.0、Intel InTru 3D、Intel Clear ® ® Video HD Technology、Intel Insider 、Intel Graphics 2500/4000 ® - Intel Ivy Bridge CPU を搭載した DirectX 11、Pixel ® Shader 5.0。Intel Sandy Bridge CPU を搭載した DirectX 10.1、Pixel Shader 4.1。 ASRock B75M-ITX Motherboard...
Seite 145 AHCI および Hot Plug ( ホットプラグ ) 機能 USB 3.0 - 2 x リア USB 3.0 ポート、USB 1.0/2.0/3.0 に最高 5Gb/s まで対応 - 1 x フロント USB 3.0 ヘッダ (USB 3.0 ポート 2 基対応 )、USB 1.0/2.0/3.0 に最高 5Gb/s まで対応 ASRock B75M-ITX Motherboard...
Seite 146 - ASRock OMG (Online Management Guard) ( 注意 19 を参照 ) - ASRock Internet Flash ( 注意 20 を参照 ) - ASRock オン / オフ再生技術 ( 注意 21 を参照 ) - ハイブリッドブースタ - ASRock U-COP ( 注意 22 を参照 ) - 起動障害保護...
Seite 147 / XP 使用下において、システム使用のリザーブに対する実際の記憶容量は 4GB 未 ® 満である可能性があります。64 ビット CPU の Windows OS に対しては、その ® ような制限はありません。ASRock XFast RAM を使って Windows が使用できないメモリを利用することができます。 Gen3 速度で PCI Express を実行するには、Ivy Bridge CPU を取り付ける必要があります。 Sandy Bridge CPU を取り付けると、PCI Express は PCI Express Gen 2 の速度でのみ作動します。...
Seite 148 7 64-bit / 7 / Vista 64-bit / Vista で使用できます。マイク入力の場合、このマザーボードはステレオとモノラルモードをどちらもサポートします。オーディオ出力の場合、このマザーボードは 2 チャンネル、4 チャンネル、6 チャンネルと 8 チャンネルモードをサポートします。正しい接続については、3 ページの表をチェックしてください。 ASRock Extreme Tuning Utility (AXTU) は、分かりやすいインターフェイスでさまざまなシステム機能を微調整するオールインワンツールで、ハードウェアモニタ、ファンコントロール、オーバークロッキング、OC DNA、ES などを含んでいます。ハードウェアモニタでは、システムの主要な読み込みを示します。ファンコントロールでは、調整するファン速度と温度を示します。オーバークロッキングでは、CPU 周波数をオーバークロックして最適のシステムパフォーマンスを出すことができます。OC DNA では、プロファイルとして OC 設...
Seite 149 OS のバージョンが Windows 7 / 7 64 bit / Vista / Vista bit であり、ブラウザのバージョンが IE8 であることをご確認ください。 ASRock ウェブサイト： http://www.asrock.com/Feature/SmartView/ index.asp ASRock XFast USB は USB ストレージデバイス性能を拡張することができます。デバイスの特長により性能は異なります。 ASRock XFast LAN は以下のメリットを含め、高速インターネットアクセスを提供します。LAN アプリケーション優先順位：アプリケーションの理想的な優先順位を設定し、新しいプログラムを追加することができます。ゲームの低いレイテンシ : オンラインゲームの優先順位を高く設定した後に、ゲームのレイテンシを下げることができます。トラフィックの成形 :Youtube HD ビデオを視聴し...
Seite 150 Internet Flash は当社のサーバーから、使用可能な UEFI ファームウェアアップデートを検索します。言い換えると、システムは当社のサーバーから最新の UEFI を自動検出し、Widows OS に入ることなくフラッシュすることができます。この機能を有効にするには、DHCP で構成されたコンピュータで実行する必要があります。 ASRock オン / オフ技術により、ユーザーは PC の電源がオフになっている場合でも（または ACPI S5 モードで）、MP3 プレーヤーや携帯電話などのポータブルオーディオデバイスから PC に転送された素晴らしいオーディオ体験をお楽しみいただけます。このマザーボードは無料の 3.5mm オーディオケーブル（オプション）も付属しているため、もっとも便利なコンピューティング環境を利用することもできます。 CPU のオーバーヒートが検出されますと、システムは自動的にシャットダウンされます。システムのレジュームを行う前に、マザーボード上の CPU 冷却ファン...
Seite 151 ( ページ 2 アイテム 18 参照）デフォルト設定 CMOS の消去注 : CLRCMOS1 により、CMOS のデータをクリアできます。システムパラメータをクリアしデフォルト設定にリセットするには、コンピュータの電源をオフにし、電源装置から電源コードを抜いてください。15 秒待ってから、ジャンパキャップを使用して CLRCMOS1 のピン 2 とピン 3 を 5 秒間ショートしてください。ただし、 BIOS 更新の後すぐには CMOS をクリアしないでください。BIOS の更新の終了後直ちに CMOS をクリアする必要がある場合、まずシステムを起動してからシャットダウンし、その後クリア CMOS アクションを実行する必要があります。パスワード、日付、時刻、ユーザーデフォルトのプロファイルを忘れずにメモしてください。1394 GUID と MAC アドレスは、CMOS バッテリを取り外した場合のみ消去されます。 ASRock B75M-ITX Motherboard...
Seite 152 / SATA3 コネクタに接続できます。 USB 2.0 ヘッダ I/O パネルには、デフォルトの 4 つの USB 2.0 ポート以外に、このマザーボ (9 ピン USB4_5) ードに 1 つの USB 2.0 ヘッダが搭載ページ 2, アイテム 7 を参照されています。それぞれの USB 2.0 ヘッダは 2 つの USB 2.0 ポートをサポートできます。 ASRock B75M-ITX Motherboard...
Seite 153 ダー ) を選択します。その後 “ FrontMic ” ( フロントマイク ) をクリックします。 ® Windows 7 / 7 64-bit / Vista / Vista 64-bit OS の場合 : Realtek コントロールパネルから “ FrontMic ” ( フロントマイク ) タブを開きます。 “ Recording Volume ” ( 録音音量 ) を調整します。 ASRock B75M-ITX Motherboard...
Seite 154 は、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブアクティビティ LED、スピーカーなどから構成されています。シャーシの前面パネルモジュールをこのヘッダに接続する際は、ワイヤとピンの割り当てが正しく対応していることを確認してください。シャーシファンコネクタファンケーブルをファンコネクタに接続 FAN_SPEED_CONTROL し、黒いワイヤをアースピンに合わせて (4 ピン CHA_FAN1) CHA_FAN_SPEED +12V ください。ページ 2, アイテム 17 を参照 CPU ファンコネクタこのコネクタには CPU ファケーブルを FAN_SPEED_CONTROL 接続します。黒いコードはアースピンに (4 ピン CPU_FAN1) CPU_FAN_SPEED +12V 接続してください。ページ 2, アイテム 16 を参照 ASRock B75M-ITX Motherboard...
Seite 155 ページ 2, アイテム 9 を参照このマザーボードには 24 ピン ATX 電源コネクタが装備されており、従来の 20 ピン ATX 電源装置を採用している場合でも作動します。20 ピン ATX 電源を使用するには、ピン 1 およびピン 13 と共に電源装置にプラグを差し込みます。 20 ピン ATX 電源装置の取り付け ATX 12V コネクタ ATX 電 12V 源コネクタを接続します。 (4 ピン ATX12V1) ページ 2, アイテム 19 を参照 ASRock B75M-ITX Motherboard...
Seite 156 7 / 7 64-bit / Vista / Vista bit / XP / XP 64-bit といった様々なマイクロソフトウインドウズオペレーティングシステムをサポートします。マザーボードに付属しているサポート CD はマザーボードの特徴を有効にするために必要なドライバやユーティリティを含んでいます。サポート CD を使用するには、CDROM ドライブに CD を挿入してください。AUTORUN 機能が有効な場合、自動的にメインメニュウが立ち上がります。AUTORUN 機能が無効な場合、サポート CD 内の BIN フォルダにある ASSETUP.EXE をダブルクリックすることにより、メインメニュウが立ち上がります。 ASRock B75M-ITX Motherboard...
Seite 157 1. 主板簡介謝謝你采用了華擎 B75M-ITX 主板 , 本主板由華擎嚴格制造 , 質量可靠 , 穩定性好 , 能夠獲得卓越的性能。本安裝指南介紹了安裝主板的步驟。更加詳細的主板信息可參看驅動光盤的用戶手冊。由于主板規格和 BIOS 軟件將不斷升級 , 本手冊之相關內容變更恕不另行通知。請留意華擎网站上公布的升級版本。你也可以在華擎網站找到最新的顯卡和 CPU 支持表。華擎网址：http://www.asrock.com 如果您需要與此主板有關的技術支持 , 請參觀我們的網站以了解您使用機種的規格信息。 www.asrock.com/support/index.asp 1.1 包裝盒內物品華擎 B75M-ITX 主板 (Mini-ITX 規格 : 6.7 英吋 X 6.7 英吋 , 17.0 厘米 X 17.0 厘米 ) 華擎...
Seite 158 - 支持 HDMI 1.4a, 最高分辨率達 1920x1200 @ 60Hz - 支持 DVI, 最高分辨率達 1920x1200 @ 60Hz - 支持 D-Sub, 最高分辨率達 2048x1536 @ 75Hz - 支持 HDMI, 可支持 Auto Lip Sync、Deep Color (12bpc)、 xvYCC 與 HBR( 高位速音頻 )( 需配備兼容 HDMI 的顯示器 ) ( 詳見警告 9） ASRock B75M-ITX Motherboard...
Seite 159 - 1 x USB 2.0 接針 ( 可支持 2 個額外的 USB 2.0 接口 ) - 1 x USB 3.0 接針 ( 可支持 2 個額外的 USB 3.0 接口 ) BIOS - 64Mb AMI UEFI Legal BIOS, 支持 GUI - 支持即插即用（Plug and Play,PnP） ASRock B75M-ITX Motherboard...
Seite 160 支持光盤 - 驅動程序 , 工具軟件 , 殺毒軟件（測試版本 ),CyberLink MediaEspresso 6.5 試用版 , 華擎 MAGIX 多媒体套件 - OEM 獨家功能 - ASRock Extreme Tuning Utility (AXTU)（詳見警告 11） - 華擎即時開機功能 - 華擎 Instant Flash（見警告 12） - 華擎 APP Charger（見警告 13） - 華擎 SmartView（見警告 14）...
Seite 161 支持 HBR。 10、在麥克風輸入方面，這款主板支持立體聲和單聲道這兩種模式。在音頻輸出方面，這款主板支持 2 聲道、4 聲道、6 聲道以及 8 聲道模式。請查閱第 3 頁的表格瞭解正確的連接方式。 11、 ASRock Extreme Tuning Utility (AXTU) 是一個多合一的工具，可在用戶友好的界面中微調不同的系統功能，包括硬件監控、風扇控制、超頻、O C DNA 和 IES。在 Hardware Monitor（硬件監控）中，顯示系統的主要參數。在 Fan Control（風扇控制）中，顯示風扇速度和溫度，以便您進行調整。在 Overclocking（超頻）中，您可以對 CPU 進行超頻，以优化系統性能。在 OC DNA 中，您可以將自己的 OC 設置保存為配置文件，并与您的朋友共...
Seite 162 15、華擎 XFast USB 可以提升 USB 存儲設備性能。性能可能因設備特性不同而存在差异。 16、華擎 XFast LAN 可提供更快的网絡訪問，包括以下諸多好處。网絡應用程序优先級：您可以設置理想的應用程序优先級，并可以添加新程序。游戲更少延遲：將在線游戰設置為較高的优先級，可降低游戰中的延遲。流量定形：您可以在觀看 Youtube 高清視頻的同時進行文件下載。實時分析您的數据：通過狀態窗口，您可以清楚地看到目前正在傳輸的是哪個數据流。 17、華擎 XFast RAM 是 ASRock Extreme Tuning Utility (AXTU) 中加入的一項 ® 新功能。它能充分利用 Windows 操作系統 32-bit CPU 無法使用的內存空間。華擎 XFast RAM 可縮短之前訪問過的网站的加載時間，從而加快网絡衝浪速度。此外，它還能提升 Adobe Photoshop 運行的速度高達五倍之多。華擎...
Seite 163 消耗必須在 1.00W 以下。為滿足 Eu P 標準 , 您需要同時具備支持 Eu P 的主 ® 板和支持 EuP 的電源供應器。根據 Intel 的建議 , 支持 EuP 的電源供應器必須滿足在 100m A 電流消耗時 ,5V s b 電源效率高于 50%。有關支持 E u P 的電源供應器選擇方面的更多細節 , 我們建議您諮詢電源供應器的製作商。 ASRock B75M-ITX Motherboard...
Seite 164 線帽將 C L R C M O S1 上的插針 2 和插針 3 短接 5 秒。但是，請勿在更新 B I O S 后立即清除 C M O S。如果需要在更新 B I O S 后立即清除 C M O S，必須在執行 C M O S 清除操作之前，先啟動然后關閉系統。請注意，只有取出 C M O S 電池，密碼、日期、時間、用戶默認配置文件、1394 GUID 和 MAC 地址才會被清除。 ASRock B75M-ITX Motherboard...
Seite 165 USB 3.0 接口之外，這款主板有 (19 針 USB3_3_4) IntA_P0_SSTX+ IntA_P0_SSTX- 一組 USB 3.0 接針。這組 USB 3.0 ( 見第 2 頁第 12 項 ) IntA_P0_SSRX+ 接針可以支持兩個 USB 3.0 接 IntA_P0_SSRX- Vbus 口。 Vbus IntA_P1_SSRX- IntA_P1_SSRX+ IntA_P1_SSTX- IntA_P1_SSTX+ IntA_P1_D- IntA_P1_D+ DUMMY ASRock B75M-ITX Motherboard...
Seite 166 ( 見第 2 頁第 8 項 ) 根據下面的針腳說明連接機箱上的電源開關、重啟按鈕與系統狀態指示燈到這個排針。根據之前請注意針腳的正負極。 PWRBTN( 電源開關 ): 連接機箱前面板的電源開關。您可以設置用電源鍵關閉系統的方式。 RESET( 重啟開關 ): 連接機箱前面板的重啟開關。當電腦死機且無法正常重新啟動時 , 可按下重啟開關重新啟動電腦。 PLED( 系統電源指示燈 ): 連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。當系統處于 S1/S3 待機模式時 , 此指示燈保持閃爍。當系統處于 S4 待機模式或關機 (S5) 模式時 , 此指示燈熄滅。 ASRock B75M-ITX Motherboard...
Seite 167 雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著 Pin 1 和 Pin 13 插上電源接頭。 20-Pin ATX 電源安裝說明 ATX 12V 接頭請將一個 ATX 12V 電源供應器接到這個接頭。 (4 針 ATX12V1) ( 見第 2 頁第 19 項 ) ASRock B75M-ITX Motherboard...
Seite 168 進行常規檢驗。如果你需要在開機自檢 ( P O S T ) 之后進入 B I O S 設置程序，請按下 <Ctrl>+<Alt>+<Delete> 鍵重新啟動電腦，或者按下系統面板上的重啟按鈕。有關 BIOS 設置的詳細信息，請查閱隨機支持光盤裡的用戶手冊 (PDF 文件 )。 3. 支持光盤信息 ® ® 本主板支持各種微軟視窗操作系統：Microsoft Windows 7/7 64 位元 /Vista Vista 64 位元 /XP/XP 64 位元。主板隨機支持光盤包含各種有助于提高主板效能的必要驅動和實用程序。請將隨機支持光盤放入光驅裡，如果電腦的“自動運行”功能已啟用，屏幕將會自動顯示主菜單。如果主菜單不能自動顯示，請查找支持光盤內 BIN 文件夾下的“ASSETUP.EXE”，并雙擊它，即可調出主菜單。 ASRock B75M-ITX Motherboard...
Seite 169 若您慾了解此產品的有毒有害物質或元素的名稱及含量說明，請參照以下表格及說明。有害物質或元素部件名稱鉛 (Pb) 鎘 (Cd) 汞 (Hg) 六价鉻 (Cr(VI)) 多溴聯苯 (PBB) 多溴二苯醚 (PBDE) 印刷電路板及電子組件外部信號連接頭及線材 O: 表示該有毒有害物質在該部件所有均質材料中的含量均在 SJ/T 11363-2006 標準規定的限量要求以下。 X: 表示該有毒有害物質至少在該部件的某一均質材料中的含量超出 SJ/T 11363-2006 標準規定的限量要求，然該部件仍符合歐盟指令 2002/95/EC 的規範。備註 : 此產品所標示之環保使用年限，系指在一般正常使用狀況下。 ASRock B75M-ITX Motherboard...
Seite 170 1. 主機板簡介謝謝你採用了華擎 B75M-ITX 主機板 , 本主機板由華擎嚴格製造 , 品質可靠 , 穩定性好 , 能夠獲得卓越的性能。此快速安裝指南包括了主機板介紹和分步驟安裝指導。您可以查看支持光碟裡的使用手冊了解更詳細的資料。由於主機板規格和 BIOS 軟體將不斷更新 , 本手冊之相關內容變更恕不另行通知。請留意華擎網站上公布的更新版本。你也可以在華擎網站找到最新的顯示卡和 CPU 支援列表。華擎網址：http://www.asrock.com 如果您需要與此主機板有關的技術支援 , 請參觀我們的網站以了解您使用機種的規格訊息。 www.asrock.com/support/index.asp 1.1 包裝盒內物品華擎 B75M-ITX 主機板 (Mini-ITX 規格 : 6.7 英吋 x 6.7 英吋 , 17.0 公分 x 17.0 公分 ) 華擎...
Seite 171 DirectX 10.1 技術 - 最大共享記憶體 1760MB（見警告 7） - 支援三個 VGA 輸出選項 :D-Sub、DVI-D 和 HDMI（見警告 8） - 支援 HDMI 1.4a, 最高解析度達 1920x1200 @ 60Hz - 支援 DVI, 最高解析度達 1920x1200 @ 60Hz - 支援 D-Sub, 最高解析度達 2048x1536 @ 75Hz ASRock B75M-ITX Motherboard...
Seite 172 - 24 針 ATX 電源接頭 - 4 針 12V 電源接頭 - 前置音效接頭 - 1 x USB 2.0 接頭 ( 可支援 2 個額外的 USB 2.0 接口 ) - 1 x USB 3.0 接頭 ( 可支援 2 個額外的 USB 3.0 接口 ) ASRock B75M-ITX Motherboard...
Seite 173 支援光碟 - 驅動程式 , 工具軟體 , 防毒軟體（試用版本 ),CyberLink MediaEspresso 6.5 試用版 , 華擎 MAGIX 多媒體套餐 - OEM 獨家功能 - ASRock Extreme Tuning Utility (AXTU)（詳見警告 11） - 華擎即時開機功能 - 華擎 Instant Flash（見警告 12） - 華擎 APP Charger（見警告 13） - 華擎 SmartView（見警告 14）...
Seite 174 支援 HBR。 10、在麥克風輸入方面，這款主機板支援立體聲和單聲道這兩種模式。在音效輸出方面，這款主機板支援 2 聲道、4 聲道、6 聲道以及 8 聲道模式。請參閱第 3 頁的表格瞭解正確的連接方式。 11、 ASRock Extreme Tuning Utility (AXTU) 是一款多合一的工具，易於操作的使用者介面便於微調不同的系統功能（例如：Hardware Monitor、 Fan Control、Overclocking、OC DNA 及 IES）。Hardware Monitor 可顯示系統的主要讀數；Fan Control 可顯示並可供您調整風扇速度及溫度； Overclocking 可供您進行 CPU 超頻以獲得最佳系統效能。透過 OC DNA，您可將自己的 O C 設定另存為設定檔並與朋友分享，您的朋友可將此 O C 設...
Seite 175 15、華擎 XFast USB 可提升 USB 儲存裝置的效能（效能可能須視裝置特性而定）。 16、華擎 XFast LAN 可提供更快的互聯網連接，包含以下諸多優勢。局域網優先應用：您可以設置理想的優先應用程式，並可以添加新程式。減少遊戲延遲：在設置優先級更高的網路遊戲時，可降低遊戲中的延遲。流量定形：您可以在觀看 Youtube 高解析影片的同時還進行文件下載。及時分析您的數據：透過狀態窗口，您可以清楚地看到目前正在傳輸的是哪個數據流。 17、華擎 XFast RAM 是 ASRock Extreme Tuning Utility (AXTU) 中加入的一項 ® 新功能。它能充分利用 Windows 操作系統 32-bit CPU 無法使用的記憶體空間。華擎 XFast RAM 可縮短之前訪問過的網站的讀取時間，從而加快網路瀏覽速度。此外，它還能提升 Adobe Photoshop 執行的速度高達五倍之多。華...
Seite 176 24、 EuP, 全稱 Energy Using Product( 能耗產品 ), 是歐盟用來定義完整系統耗電量的規定。根據 EuP 的規定 , 一個完整系統在關機模式下的交流電總消耗必須在 1.00W 以下。為符合 EuP 標準 , 您需要同時具備支援 EuP 的主機板和 ® 支援 EuP 的電源供應器。根據 Intel 的建議 , 支援 EuP 的電源供應器必須符合在 100mA 電流消耗時 ,5Vsb 電源效率高於 50%。有關支援 EuP 的電源供應器選擇方面的詳情 , 我們建議您諮詢電源供應器的製造商。 ASRock B75M-ITX Motherboard...
Seite 177 註： C L R C M O S1 可供您清除 C M O S 中的資料。若要清除及重設系統參數並恢復為預設設定，請先關閉電腦電源，並從電源插座中拔下電源線，等待 15 秒鐘之後，使用跳線帽使 CLRCMOS1 的 pin2 及 pin3 短路 5 秒的時間。但請勿於更新 BIOS 後立即清除 CMOS。如需於更新 BIOS 後立即清除 CMOS，您必須先開機再關機，然後再執行 CMOS 清除操作。請注意，只有在移除 C M O S 電池的情況下，密碼、日期、時間、使用者預設設定檔、1394 GUID 及 MAC 位址才會清除。 ASRock B75M-ITX Motherboard...
Seite 178 IntA_P0_D- 3.0 接口之外，這款主機板有一 (19 針 USB3_3_4) IntA_P0_SSTX+ IntA_P0_SSTX- 組 USB 3.0 接針。這組 USB 3.0 ( 見第 2 頁第 12 項 ) IntA_P0_SSRX+ 接針可以支援兩個 USB 3.0 接 IntA_P0_SSRX- Vbus 口。 Vbus IntA_P1_SSRX- IntA_P1_SSRX+ IntA_P1_SSTX- IntA_P1_SSTX+ IntA_P1_D- IntA_P1_D+ DUMMY ASRock B75M-ITX Motherboard...
Seite 179 ( 見第 2 頁第 8 項 ) 請根據下面的腳位說明連接機箱上的電源開關、重開按鈕與系統狀態指示燈到這個接頭。請先注意針腳的正負極。 PWRBTN( 電源開關 ): 連接機箱前面板的電源開關。您可以設定用電源鍵關閉系統的方式。 RESET( 重開開關 ): 連接機箱前面板的重開開關。當電腦當機且無法正常重新啟動時 , 可按下重開開關重新啟動電腦。 PLED( 系統電源指示燈 ): 連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。當系統處於 S1/S3 待命模式時 , 此指示燈保持閃爍。當系統處於 S4 待命模式或關機 (S5) 模式時 , 此指示燈熄滅。 ASRock B75M-ITX Motherboard...
Seite 180 雖然此主機板提供 24-pin ATX 電源接口 , 但是您仍然可以使用傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著 Pin 1 和 Pin 13 插上電源接頭。 20-Pin ATX 電源安裝說明 ATX 12V 電源接口請將 ATX 12V 電源供應器連接到這個接頭。 (4 針 ATX12V1) ( 見第 2 頁第 19 項 ) ASRock B75M-ITX Motherboard...
Seite 181 運行需要時，測試和初始化元件。有關 B I O S 設置的詳細訊息，請查閱隨機支援光碟裡的使用手冊 (PDF 文件 )。 3. 支援光碟訊息 ® ® ® 本主板支援各種微軟 Windows 操作系統：Microsoft Windows 7/7 64 位元 / Vista /Vista 64 位元 /XP/XP 64 位元。主板附帶的支援光碟包含各種有助於提高主板效能的必要驅動和實用程式。請將隨機支援光碟放入光碟機裡，如果系統的“自動運行＂功能已啟用，銀幕將會自動顯示主菜單。如果主菜單不能自動顯示，請查閱支援光碟內 BIN 文件夾下的 ASSETUP.EXE 文件並雙點它，即可調出主菜單。 ASRock B75M-ITX Motherboard...
Seite 182 Dalam kondisi terjadinya modiﬁ kasi buku pedoman ini, versi baru akan diperlihatkan dalam website ASRock tanpa peringatan lebih. Anda dapat mendapatkan kartu- kartu yang paling baru dan daftar bantuan CPU pada website ASRock.
Seite 183 Ivy Bridge CPU, ® Pixel Shader 4.1, DirectX 10.1 dengan Intel Sandy Bridge - Ingatan sama Max. 1760MB - Tiga pilihan VGA Output: D-Sub, DVI-D dan HDMI - Mendukung HDMI 1.4a Technology dengan resolusi maksimal hingga 1920x1200 @ 60Hz ASRock B75M-ITX Motherboard...
Seite 184: Penghubung
- 1 x Port Depan USB 3.0 (menggunakan 2 port USB 3.0), mendukung USB 1.0/2.0/3.0 hingga 5Gb/s Penghubung - 3 x penghubung SATA2 3.0Gb/s, dapat menggunakan NCQ, AHCI dan fungsi Hot Plug - 1 x penghubung SATA3 6.0Gb/s ASRock B75M-ITX Motherboard...
Seite 185 1.8V PLL, VTT, VCCSA Sokongan CD - Driver, Utilitas, Perangkat Lunak Antivirus (Versi Percobaan), CyberLink MediaEspresso 6.5 Versi Percobaan, ASRock MAGIX Multimedia Suite - OEM Fitur Unik - ASRock Extreme Tuning Utility (AXTU) - ASRock Instant Boot - ASRock Instant Flash...
Seite 186 Windows 7 / 7 64-bit / Vista Vista 64-bit / XP / XP 64-bit Sertiﬁ kasi - FCC, CE, WHQL - ErP/EuP Ready (memerlukan catu daya ErP/EuP ready) * Untuk informasi rinci, silakan kunjungi website kami: http://www.asrock.com ASRock B75M-ITX Motherboard...
Seite 187: Installing Os On A Hdd Larger Than 2Tb In Ahci Mode
(“xxx” is the device which contains your Windows installation ﬁ les. Normally it is an optical drive.) You can also press <F11> to launch boot menu at system POST and choose the item “UEFI:xxx“ to boot. ® 4. Start Windows installation. ASRock B75M-ITX Motherboard...
Seite 188 Процессоры Кулеры и другие системы Видеокарты Блоки питания Звуковые карты охлаждения Корпуса Аксессуары для систем Модули памяти для ПК и Устройства видеозахвата охлаждения ноутбуков...
