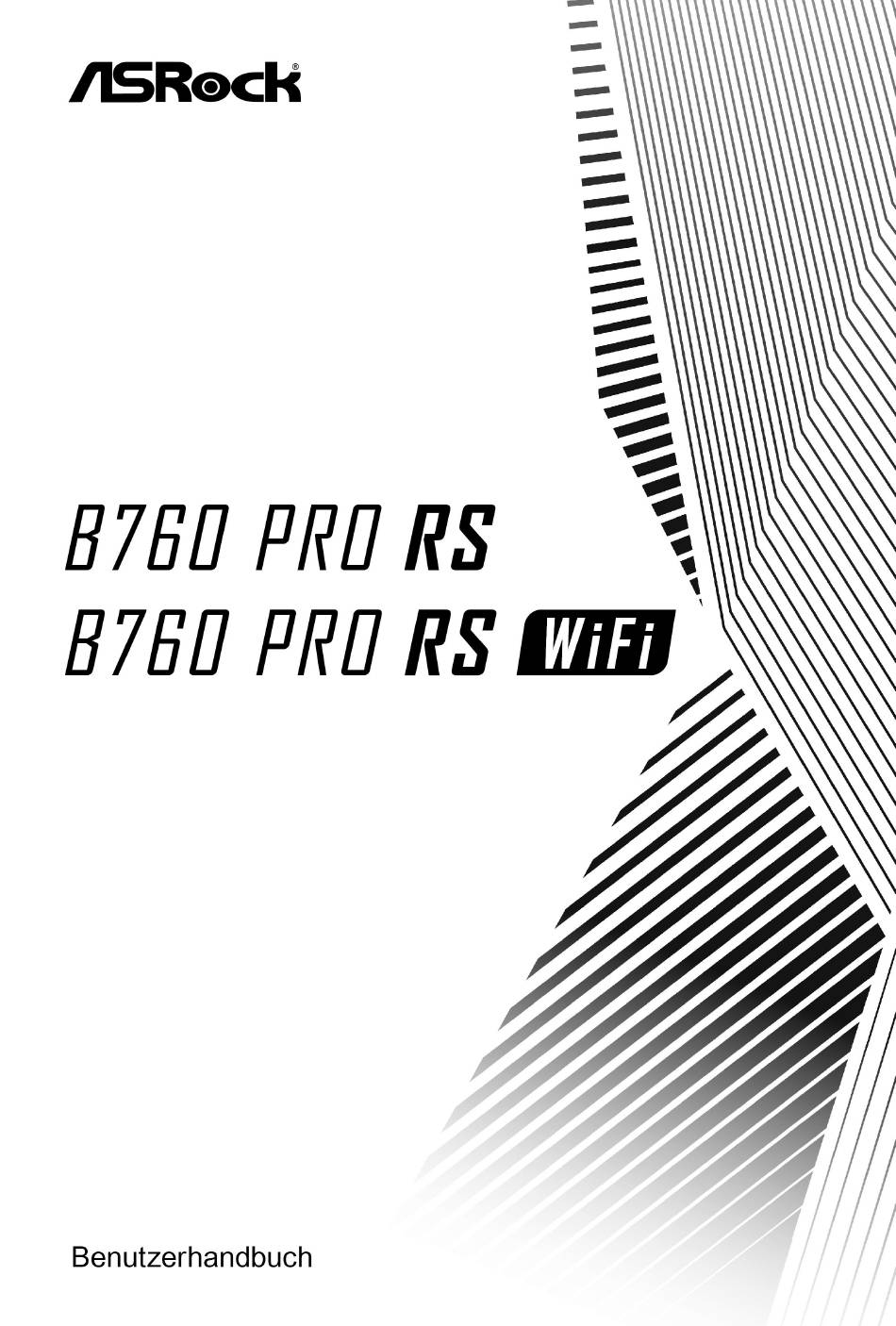

ASROCK B760 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. ASROCK Anleitungen
  4. Mainboards
  5. B760
  6. Benutzerhandbuch
ASROCK B760 Benutzerhandbuch

ASROCK B760 Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ASROCK B760

Inhaltszusammenfassung für ASROCK B760

  • Seite 2: Kontaktinformationen

    Kontaktinformationen Wenn Sie sich mit ASRock in Verbindung setzen oder mehr über ASRock erfahren möchten, besuchen Sie bitte die ASRock-Website unter http://www.asrock.com; oder wenden Sie sich für weitere Informationen an Ihren Händler. Für technische Fragen senden Sie bitte ein Support-Anfrageformular an https://event.asrock.com/tsd.asp ASRock Incorporation E-Mail: info@asrock.com.tw...

  • Seite 3: Inhaltsverzeichnis

    Kapitel 1 Einleitung Lieferumfang Technische Daten Motherboard-Layout E/A-Blende Blockdiagramm 802.11ax-WLAN-6E-Modul und ASRock-WLAN-2,4/5/6-GHz- Antenne (für B760 Pro RS WLAN) Kapitel 2 Installation Installation der CPU Installation des CPU-Lüfters und des Kühlkörpers Installation von Speichermodulen (DIMM) Anschluss der Frontblendenstiftleiste Installation des Motherboards...
  • Seite 4 2.14 Installationsanleitung zu M.2-WLAN/BT-PCIe-WLAN-Modul und Intel® CNVi (WLAN/BT integriert (für B760 Pro RS) 2.15 M.2 SSD-Modul Installationsanleitung (M2_1) 2.16 M.2-SSD-Modul Installationsanleitung (M2_2 und M2_3) 2.17 Bildschirmhelligkeit für eDP unter Windows® ändern...

  • Seite 5: Kapitel 1 Einleitung

    B760 Pro RS Kapitel 1 Einleitung Vielen Dank, dass Sie sich für das ASRock B760 Pro RS WiFi / B760 Pro RS entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

  • Seite 6: Technische Daten

    • Unterstützt Intel® Hybrid-Technologie • Unterstützt Intel® Turbo Boost Max Technology 3.0 • Unterstützt Intel® Thermal Velocity Boost (TVB) • Unterstützt Intel® Adaptive Boost Technology (ABT) Chipsatz • Intel® B760 Arbeits- • Dualkanal-DDR5-Speichertechnologie speicher • 4 x DDR5-DIMM-Steckplätze • Unterstützt ungepufferten DDR5-Non-ECC-Speicher bis 7200+(OC)* • Systemspeicher, max.

  • Seite 7: Wireless Lan

    B760 Pro RS WiFi B760 Pro RS Grafikkarte • Integrierte Intel® UHD Graphics-Visualisierung und VGA- Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind. • Intel® X -Grafikarchitektur (12. Gen.) • 1 x eDP 1.4, unterstützt maximale Auflösung von Full HD bei 60 Hz • 1 x HDMI 2.1 TMDS-kompatibel, unterstützt HDCP 2.3 und max.

  • Seite 8: Anschluss

    • 4 x USB-2.0 (2 hinten, 2 vorne) * Alle USB-Ports unterstützen Schutz gegen elektrostatische Entladung Rückblende • 2 x Antennenanschluss (für B760 Pro RS WLAN) • 2 x Antennenmontagepunkte (für B760 Pro RS) • 1 x HDMI-Port • 1 x DisplayPort 1.4 • 1 x USB 3.2-Gen2-Type-A-Port (10 Gb/s)
  • Seite 9 • FCC, CE • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) * Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind.

  • Seite 10: Motherboard-Layout

    1.3 Motherboard-Layout Ansicht von oben B760 Pro RS WLAN: CHA_FAN5/WP CHA_FAN4/WP CPU_FAN2/WP USB 2.0 ATX12V1 ATX12V2 T: USB_1 B: USB_2 CPU_FAN1 USB 3.2 Gen2 T:USB32_1 B: USB32_TC1 USB 3.2 Gen1 T: USB32_2 B: USB32_3 USB 3.2 Gen1 Top: T: USB32_4...
  • Seite 11 B760 Pro RS WiFi B760 Pro RS Ansicht von oben B760 Pro RS: CHA_FAN5/WP CHA_FAN4/WP CPU_FAN2/WP USB 2.0 ATX12V1 ATX12V2 T: USB_1 B: USB_2 CPU_FAN1 USB 3.2 Gen2 T:USB32_1 B: USB32_TC1 USB 3.2 Gen1 T: USB32_2 B: USB32_3 USB 3.2 Gen1...

  • Seite 12: Ansicht Von Hinten

    Ansicht von hinten...
  • Seite 13 B760 Pro RS WiFi B760 Pro RS Nr. Beschreibung ATX-12-V-Netzanschluss (ATX12V1) ATX-12-V-Netzanschluss (ATX12V2) CPU-Lüfteranschluss (CPU_FAN1) CPU-/Wasserpumpen-Lüfteranschluss (CPU_FAN1/WP) 2 x 288-polige DDR5-DIMM-Steckplätze (DDR5_A1, DDR5_B1) 2 x 288-polige DDR5-DIMM-Steckplätze (DDR5_A2, DDR5_B2) Gehäuse-/Wasserpumpen-Lüfteranschluss (CHA_FAN5/WP) Gehäuse-/Wasserpumpen-Lüfteranschluss (CHA_FAN4/WP) RGB-LED-Stiftleiste (RGB_LED2) Adressierbare-LED-Stiftleiste (ADDR_LED2) ATX-Netzanschluss (ATXPWR1) USB-3.2-Gen1-Stiftleiste (USB32_6_7) Type-C-USB-3.2 Gen2-Stiftleiste für die Frontblende (USB32_TC2)

  • Seite 14: E/A-Blende

    1.4 E/A-Blende B760 Pro RS WLAN: Nr. Beschreibung Nr. Beschreibung Antennenanschlüsse USB-3.2-Gen1-Ports (USB32_23) 2,5G LAN RJ-45-Port* USB-3.2-Gen2-Type-A-Port (USB32_1) Line-Eingang (hellblau)** USB-3.2-Gen2-Type-C-Port (USB32_TC1) Vorderer Lautsprecher HDMI-Port (limettengrün)** Mikrofon (rosa)** DisplayPort 1.4 USB-3.2-Gen1-Ports (USB32_45) USB 2.0-Ports (USB_12)
  • Seite 15 B760 Pro RS WiFi B760 Pro RS B760 Pro RS: Nr. Beschreibung Nr. Beschreibung 2,5G LAN RJ-45-Port* USB-3.2-Gen2-Type-A-Port (USB32_1) Line-Eingang (hellblau)** USB-3.2-Gen2-Type-C-Port (USB32_TC1) Vorderer Lautsprecher HDMI-Port (limettengrün)** Mikrofon (rosa)** DisplayPort 1.4 USB-3.2-Gen1-Ports (USB32_45) USB 2.0-Ports (USB_12) USB-3.2-Gen1-Ports (USB32_23)

  • Seite 16: Beschreibung

    * Zwei LEDs an jedem LAN-Port. In der Tabelle unten ist die Bedeutung der LED-Anzeigen für den LAN-Port beschrieben. AKT/LINK-LED GESCHWINDIGKEITS-LED LAN-Port Aktivität/Verbindung-LED Geschwindigkeit-LED Status Beschreibung Status Beschreibung Keine Verbindung Verbindung mit 10 Mbit/s Blinkend Datenaktivität Orange Verbindung mit 100 Mbit/s / 1 Gbit/s Verbindung Grün...

  • Seite 17: Blockdiagramm

    B760 Pro RS WiFi B760 Pro RS 1.5 Blockdiagramm...

  • Seite 18: 802.11Ax-Wlan-6E-Modul Und Asrock-Wlan-2,4/5/6-Ghz-Antenne (Für B760 Pro Rs Wlan)

    1.6 802.11ax-WLAN-6E-Modul und ASRock-WLAN-2,4/5/6- GHz-Antenne (für B760 Pro RS WLAN) 802.11ax-WLAN-6E- und BT-Modul Dieses Motherboard ist mit einem exklusiven 802.11-a/b/g/n/ac/ax-WLAN-6E- und BT-v5.3-Modul ausgestattet, das Unterstützung für die Verbindungsstandards 802.11-a/b/g/ n/ac/ax-WLAN-6E und Bluetooth v5.3 bietet. Das WLAN-6E- und BT-Modul ist ein benutzerfreundlicher WLAN-Adapter (Wireless Local Area Network), der WLAN-6E und BT unterstützt.
  • Seite 19 B760 Pro RS WiFi B760 Pro RS Installationsanleitung der WLAN-Antennen Schritt 1 Bereiten Sie die mitgelieferten WLAN-2,4/5/6-GHz- Antennen vor. Schritt 2 Verbinden Sie die beiden WLAN-2,4/5/6-GHz- Antennen mit den Antennenanschlüssen. Drehen Sie die Antenne im Uhrzeigersinn, bis sie sicher angeschlossen ist.

  • Seite 20: Kapitel 2 Installation

    Kapitel 2 Installation Dies ist ein Motherboard mit ATX-Formfaktor. Bevor Sie das Motherboard einbauen, sollten Sie die Konfiguration Ihres Gehäuses überprüfen, um sicherzustellen, dass das Motherboard in das Gehäuse passt. Sicherheitsvorkehrungen vor der Installation Beachten Sie die folgenden Vorsichtsmaßnahmen, bevor Sie Motherboard-Komponenten installieren oder Motherboard-Einstellungen ändern.

  • Seite 21: Installation Der Cpu

    B760 Pro RS WiFi B760 Pro RS 2.1 Installation der CPU 1. Bevor Sie die 1700-polige CPU in den Sockel einsetzen, prüfen Sie bitte, ob die PnP-Kappe auf dem Sockel sitzt, ob die CPU-Oberfläche verunreinigt ist oder ob Stifte im Sockel verbogen sind.
  • Seite 22 Bitte bewahren Sie die Abdeckung auf und bringen Sie sie wieder an, wenn der Prozessor entfernt wird. Die Abdeckung muss angebracht werden, wenn Sie das Motherboard zum Kundendienst einschicken möchten.

  • Seite 23: Installation Des Cpu-Lüfters Und Des Kühlkörpers

    B760 Pro RS WiFi B760 Pro RS 2.2 Installation des CPU-Lüfters und des Kühlkörpers...

  • Seite 24: Installation Von Speichermodulen (Dimm)

    2.3 Installation von Speichermodulen (DIMM) Dieses Motherboard verfügt über vier 288-polige DDR5 (Double Data Rate 5)-DIMM- Steckplätze und unterstützt die Dual-Channel-Speichertechnologie. 1. Für eine Dual-Channel-Konfiguration müssen Sie immer identische DDR5-DIMM-Paare (gleiche Marke, Geschwindigkeit, Größe und Chip-Typ) installieren. 2. Es ist nicht möglich, die Dual-Channel-Speichertechnologie zu aktivieren, wenn nur ein oder drei Speichermodule installiert sind.
  • Seite 25 B760 Pro RS WiFi B760 Pro RS...

  • Seite 26: Anschluss Der Frontblendenstiftleiste

    2.4 Anschluss der Frontblendenstiftleiste Systemblende-Stiftleiste Frontblende Drähte Power SW (-) RESET SW (+) Power SW (+) RESET SW (-) Power LED (-) HDD LED (-) Power LED (+) HDD LED (+) PANEL1...

  • Seite 27: Installation Des Motherboards

    B760 Pro RS WiFi B760 Pro RS 2.5 Installation des Motherboards...

  • Seite 28: Installation Der Sata-Laufwerke

    2.6 Installation der SATA-Laufwerke Optisches Laufwerk SATA-Laufwerk SATA-Datenkabel...
  • Seite 29 B760 Pro RS WiFi B760 Pro RS SATA-Netzanschluss SATA-Datenanschluss...

  • Seite 30: Installation Einer Grafikkarte

    2.7 Installation einer Grafikkarte CLICK!

  • Seite 31: Erweiterungssteckplätze (Pcie-Steckplätze)

    B760 Pro RS WiFi B760 Pro RS Erweiterungssteckplätze (PCIe-Steckplätze) Auf dem Motherboard befinden sich 4 PCI Express-Steckplätze. Bevor Sie eine Erweiterungskarte installieren, vergewissern Sie sich bitte, dass die Stromversorgung ausgeschaltet oder das Netzkabel abgezogen ist. Bitte lesen Sie die Dokumentation der Erweiterungskarte und nehmen Sie die notwendigen Hardware-Einstellungen für die Karte vor, bevor...

  • Seite 32: Anschließen Von Peripheriegeräten

    2.8 Anschließen von Peripheriegeräten...

  • Seite 33: Anschließen Der Stromanschlüsse

    B760 Pro RS WiFi B760 Pro RS 2.9 Anschließen der Stromanschlüsse...

  • Seite 34: Einschalten

    2.10 Einschalten...

  • Seite 35: Jumpereinstellung

    B760 Pro RS WiFi B760 Pro RS 2.11 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“.

  • Seite 36: Integrierte Stiftleisten Und Anschlüsse

    2.12 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen. Systemblende-Stiftleiste (9-polig PANEL1) (siehe Seite 6, 7, Nr. 18) Verbinden Sie Ein-/Austaste, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste.
  • Seite 37 B760 Pro RS WiFi B760 Pro RS Betrieb-LED- und Lautsprecher-Stiftleiste (7-polig SPK_PLED1) (siehe Seite 6, 7, Nr. 19) Bitte verbinden Sie die Betrieb-LED des Gehäuses und den Gehäuselautsprecher mit dieser Stiftleiste. SPK_PLED1 SPEAKER DUMMY DUMMY PLED+ PLED+ PLED-...

  • Seite 38: Serial-Ata-Iii-Anschlüsse

    Serial-ATA-III-Anschlüsse Winkel rechts: (SATA3_0) (siehe Seite 6, 7, Nr. 15) (oben) (SATA3_1) (siehe Seite 6, 7, Nr. 15) (unten) (SATA3_2) (siehe Seite 6, 7, Nr. 14) (oben) (SATA3_3) (siehe Seite 6, 7, Nr. 14) (unten) Diese vier SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsgeschwindigkeit bis 6,0 Gb/s.
  • Seite 39 B760 Pro RS WiFi B760 Pro RS USB 2.0-Stiftleiste (9-polig USB_3_4) (siehe Seite 6, 7, Nr. 20) Es gibt eine Stiftleiste an diesem Motherboard. Diese USB 2.0-Stiftleiste unterstützt zwei Ports. USB_3_4 USB_PWR DUMMY USB_PWR...
  • Seite 40 USB 3.2 Gen1-Stiftleiste (19-polig USB32_6_7) (siehe Seite 6, 7, Nr. 12) Es gibt eine Stiftleiste an diesem Motherboard. Diese USB-3.2-Gen1-Stiftleiste kann zwei Ports unterstützen. USB32_6_7 Vbus Vbus Vbus IntA_PB_SSRX- IntA_PB_SSRX+ IntA_PA_SSRX- IntA_PA_SSRX+ IntA_PB_SSTX- IntA_PA_SSTX- IntA_PB_SSTX+ IntA_PA_SSTX+ IntA_PB_D- IntA_PA_D- IntA_PB_D+ IntA_PA_D+ Dummy...
  • Seite 41 B760 Pro RS WiFi B760 Pro RS Type-C-USB-3.2 Gen2-Stiftleiste für die Frontblende (20-polig USB32_TC2) (siehe Seite 6, 7, Nr. 13) Es gibt eine Type-C-USB-3.2 Gen2-Stiftleiste für die Frontblende an diesem Motherboard. Diese Stiftleiste dient dem Anschluss eines USB-3.2 Gen2-Moduls für zusätzliche USB-3.2 Gen2-Ports.
  • Seite 42 Audiostiftleiste Frontblende (9-polig HD_AUDIO1) (siehe Seite 6, 7, Nr. 27) Diese Stiftleiste dient dem Anschließen von Audiogeräten an der Frontblende. HD_AUDIO1 PRESENCE# MIC_RET OUT_RET OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt.
  • Seite 43 B760 Pro RS WiFi B760 Pro RS Gehäuse-/Wasserpumpen-Lüfteranschlusse (4-polig CHA_FAN1/WP) (siehe Seite 6, 7, Nr. 28) (4-polig CHA_FAN2/WP) (siehe Seite 6, 7, Nr. 21) (4-polig CHA_FAN3/WP) (siehe Seite 6, 7, Nr. 22) (4-polig CHA_FAN4/WP) (siehe Seite 6, 7, Nr. 8) (4-polig CHA_FAN5/WP) (siehe Seite 6, 7, Nr.
  • Seite 44 CPU-Lüfteranschluss (4-polig CPU_FAN1) (siehe Seite 6, 7, Nr. 3) Dieses Motherboard bietet einen 4-poligen CPU-Lüfteranschluss (lautloser Lüfter). Falls Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. CPU_FAN1 +12V CPU_F AN_SPEED FAN_SPEED_CONTROL CPU-/Wasserpumpen-Lüfteranschluss (4-polig CPU_FAN2/WP) (siehe Seite 6, 7, Nr. 4) Dieses Motherboard bietet einen 4-poligen Wasserkühlung-CPU-Lüfteranschluss.
  • Seite 45 B760 Pro RS WiFi B760 Pro RS ATX-Netzanschluss (24-polig ATXPWR1) (siehe Seite 6, 7, Nr. 11) Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an. ATXPWR1...
  • Seite 46 ATX-12-V-Netzanschlüsse (8-polig ATX12V1) (siehe Seite 6, 7, Nr. 1) (8-polig ATX12V2) (siehe Seite 6, 7, Nr. 2) Dieses Motherboard bietet zwei 8-polige ATX-12-V-Netzanschlüsse. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an. *Anschluss eines 8-poligen ATX-12-V-Kabels an ATX12V2 ist optional. *Warnung: Bitte stellen Sie sicher, dass das Stromkabel der CPU und nicht das der Grafikkarte angeschlossen ist.
  • Seite 47 B760 Pro RS WiFi B760 Pro RS SPI-TPM-Stiftleiste (13-polig SPI_TPM_J1) (siehe Seite 6, 7, Nr. 17) Dieser Anschluss unterstützt das SPI Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher aufbewahren kann. Ein TPM- System hilft zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.
  • Seite 48 Thunderbolt-Erweiterungskartenanschluss (5-polig TB1) (siehe Seite 6, 7, Nr. 24) Bitte verbinden Sie eine Thunderbolt™-Erweiterungskarte über das GPIO-Kabel mit diesem Thunderbolt-AIC-Anschluss. *Bitte installieren Sie die Thunderbolt™-AIC-Karte am PCIE3 (Standardsteckplatz).
  • Seite 49 B760 Pro RS WiFi B760 Pro RS RGB-LED-Stiftleisten (4-polig RGB_LED1) (siehe Seite 6, 7, Nr. 26) (4-polig RGB_LED2) (siehe Seite 6, 7, Nr. 9) Diese Stiftleiste dient der Verbindung des RGB-LED-Verlängerungskabels, womit Nutzer zwischen verschiedenen LED-Lichteffekten wählen können. Achtung: Installieren Sie das RGB-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden.
  • Seite 50 Adressierbare-LED-Stiftleisten (3-polig ADDR_LED1) (siehe Seite 6, 7, Nr. 25) (3-polig ADDR_LED2) (siehe Seite 6, 7, Nr. 10) Diese Stiftleisten dienen der Verbindung des Adressierbare-LED-Verlängerungskabels, womit Nutzer zwischen verschiedenen LED-Lichteffekten wählen können. Achtung: Installieren Sie das Adressierbare-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden. ADDR_LED2 ADDR_LED1 DO_ADDR...
  • Seite 51 B760 Pro RS WiFi B760 Pro RS 1. Installieren Sie das RGB-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden. 2. Bevor Sie Ihr RGB-LED-Kabel installieren oder entfernen, schalten Sie bitte Ihr System aus und ziehen Sie das Netzkabel aus der Steckdose. Andernfalls kann es zu Schäden an den Motherboard- Komponenten kommen.
  • Seite 52 eDP-Signalanschluss (40-polig EDP1) (siehe Seite 8, Nr. 29) Dieser Anschluss an der Unterseite des Motherboards ist für einen LCD-Monitor, der einen internen eingebetteten DisplayPort (ePD) unterstützt. *Weitere Anweisungen zur Anpassung der Helligkeit finden Sie auf Seite 53. SIGNAL LCD_BLT_VCC LCD_BLT_VCC LCD_BLT_VCC LCD_BLT_VCC eDP_VARY_BL...

  • Seite 53: Post Status Checker

    B760 Pro RS WiFi B760 Pro RS 2.13 Post Status Checker Der Post Status Checker (PSC) führt eine Computerdiagnose durch, wenn der Benutzer die Maschine einschaltet. Ein rotes Licht leuchtet auf, als Hinweis, dass die CPU, der Arbeitsspeicher, die VGA oder der Speicher nicht richtig funktionieren. Das Licht erlöscht, wenn die vier oben genannten Komponenten normal funktionieren.
  • Seite 54 2.14 Installationsanleitung zu M.2-WLAN/BT-PCIe-WLAN- Modul und Intel® CNVi (WLAN/BT integriert (für B760 Pro RS) Der M.2 ist ein kleiner, vielseitiger Card-Edge-Anschluss, der mPCIe und mSATA ersetzen soll. Der M.2-Sockel (Key E) unterstützt Typ-2230-WLAN-/-BT-PCIe-WLAN-Modul und Intel® CNVi (WLAN/BT integriert). * Der M.2-Sockel unterstützt keine SATA-M.2-SSDs.
  • Seite 55 B760 Pro RS WiFi B760 Pro RS Schritt 3 Setzen Sie das WLAN/BT-PCIe- WLAN-Modul oder Intel® CNVi (WLAN/BT integriert) vorsichtig in den M.2-Steckplatz ein. Bitte beachten Sie, dass das Modul nur richtig herum in den Steckplatz passt. Schritt 4 Fixieren Sie das Modul, indem Sie die Schraube mit einem Schraubendreher anziehen.
  • Seite 56 2.15 M.2 SSD-Modul Installationsanleitung (M2_1) Der M.2 ist ein kleiner, vielseitiger Card-Edge-Anschluss, der mPCIe und mSATA ersetzen soll. Der Hyper-M.2-Sockel (M2_1, Key M) unterstützt Typ-2260/2280-PCIe-Gen4x4-Modus (64 Gb/s). Installation des M.2-SSD-Moduls Schritt 1 Legen Sie ein M.2 SSD-Modul und die zugehörige Schraube bereit. Schritt 2 Bestimmen Sie je nach Platinenausführung und Länge Ihres...
  • Seite 57 B760 Pro RS WiFi B760 Pro RS Schritt 3 Vor der Installation eines M.2-SSD- Moduls lösen Sie bitte die Schrauben, mit denen der M.2-Kühlkörper befestigt ist. *Bitte entfernen Sie die Schutzfolien auf der Unterseite des M.2- Kühlkörpers, bevor Sie ein M.2-SSD- Modul installieren.
  • Seite 58 Schritt 6 Fixieren Sie das Modul, indem Sie die Schraube mit einem Schraubendreher anziehen. Ziehen Sie die Schraube nicht übermäßig stark an; andernfalls NUT2 NUT1 kann das Modul beschädigt werden. Überspringen Sie Schritt 6, wenn Ihr M.2-SSD-Modul vom Typ 2280 ist. Schritt 7 Stellen Sie vor dem Befestigen des M.2-Kühlkörpers sicher, dass...
  • Seite 59 B760 Pro RS WiFi B760 Pro RS Schritt 8 Ziehen Sie die Schrauben mit einem Schraubendreher an, um das Modul (wenn Ihr M.2-SSD-Modul vom Typ 2280 ist) und den M.2-Kühlkörper in der angegebenen Reihenfolge zu befestigen. Ziehen Sie zuerst die Schraube gegenüber dem M.2- Anschluss (2) und dann die Schraube neben dem M.2-Anschluss (3) fest.
  • Seite 60 2.16 M.2-SSD-Modul Installationsanleitung (M2_2 und M2_3) Der M.2 ist ein kleiner, vielseitiger Card-Edge-Anschluss, der mPCIe und mSATA ersetzen soll. Der M.2-Sockel (M2_2, Key M), unterstützt Typ-2260/2280-PCIe-Gen4x2-Modus (32 Gb/s). Der Hyper-M.2-Sockel (M2_3, Key M) unterstützt Typ-2260/2280-PCIe-Gen4x4- Modus (64 Gb/s). Installation des M.2-SSD-Moduls Schritt 1 Legen Sie ein M.2 SSD-Modul und die zugehörige Schraube bereit.
  • Seite 61 B760 Pro RS WiFi B760 Pro RS Schritt 3 Versetzen Sie den Abstandhalter je nach Modultyp und -länge. Der Abstandhalter wird per Vorgabe an Position B platziert. Überspringen Sie die Schritte 3 und 4, fahren Sie direkt mit Schritt 5 fort, wenn Sie die Standardmutter verwenden.

  • Seite 62: Einrichtungsanleitung

    2.17 Bildschirmhelligkeit für eDP unter Windows® ändern Dieser Abschnitt erläutert die Bildschirmhelligkeit unter Windows®, wenn Sie einen eDP- Bildschirm nutzen. Es folgt ein Einrichtungsbeispiel für Windows® 11. Die Einrichtungsschritte können je nach Betriebssystem variieren. Einrichtungsanleitung Schritt 1 Klicken Sie mit der rechten Maustaste auf den Desktop. Wählen Sie Anzeigeeinstellungen. Schritt 2 Wählen Sie unter System >...
  • Seite 63 B760 Pro RS WiFi B760 Pro RS Schritt 3 Möglicherweise wird Ihnen auch ein weiteres Kontrollkästchen angezeigt: Helfen Sie bei der Akkuverbesserung, indem Sie die angezeigten Inhalte und die Helligkeit optimieren. Wählen Sie bei Bedarf das Kontrollkästchen zum Einschalten der adaptiven...

  • Seite 64: Haftungsausschluss

    Veröffentlicht März 2023 Copyright©2023 ASRock INC. Alle Rechte vorbehalten. Copyright-Hinweis: Kein Teil dieser Dokumentation darf ohne schriftliche Genehmigung von ASRock Inc. in irgendeiner Form oder mit irgendwelchen Mitteln reproduziert, abgeschrieben, übertragen oder übersetzt werden, mit Ausnahme der Vervielfältigung der Dokumentation durch den Käufer zu Sicherungszwecken.
  • Seite 65 INTEL-ENDANWENDER-SOFTWARELIZENZVEREINBARUNG WICHTIG- VOR DE KOPIEREN, INSTALLIEREN ODER VERWENDEN LESEN. LIZENZ. Der Lizenznehmer hat eine Lizenz gemäß Intels Urheberrechten, die ihm nur gestattet, Intels Software in seiner unveränderten und binären Form (mit der Begleitdokumentation, die „Software“) und ausschließlich für die persönliche Verwendung des Lizenznehmers, also nicht zu kommerziellen Zwecken, in Verbindung mit Intel-basierten Produkten zu verwenden, für die Software bereitgestellt wurde;...
  • Seite 66 DRITTE BEGÜNSTIGTE. Intel ist ein vorgesehener Begünstigter der Endanwender- Lizenzvereinbarung und hat das Recht, all ihre Bedingungen durchzusetzen. DURCH US-REGIERUNG EINGESCHRÄNKTE RECHTE. Die Software ist ein kommerzieller Artikel (gemäß Definition in 48 C.F.R. 2.101), der aus kommerzieller Computersoftware und kommerzieller Computersoftware-Dokumentation (entsprechend den in 48 C.F.R.

  • Seite 67: Nur Australien

    Anspruch auf Reparatur oder Ersatz der Waren, wenn die Waren nicht von akzeptabler Qualität sind und es sich nicht um einen schwerwiegenden Fehler handelt. Wenn Sie Hilfe benötigen, wenden Sie sich bitte an ASRock, Tel.: +886-2-28965588 ext.123 (es fallen die üblichen internationalen Gesprächsgebühren an)
  • Seite 68 ASRock INC. erklärt hiermit, dass dieses Gerät mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der entsprechenden UKCA-Richtlinien übereinstimmt. Den vollständigen Text der UKCA-Konformitätserklärung finden Sie unter: http://www.asrock.com ASRock INC. erklärt hiermit, dass dieses Gerät mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der entsprechenden Richtlinien übereinstimmt.

  • Seite 69: Funktion

    Der Betrieb im 5,15-5,35/6-GHz-Band ist nur für den Gebrauch in Innenräumen gestattet. Funk-Sendeleistung pro Transceiver-Typ Funktion Frequenz Maximale Ausgangsleistung (EIRP) 2400-2483,5 MHz 18,5 + / -1,5 dbm 5150-5250 MHz 21,5 + / -1,5 dbm 18,5 + / -1,5 dbm (kein TPC) 5250-5350 MHz 21,5 + / -1,5 dbm (TPC) WLAN...
