ASROCK B75M Bedienungsanleitung

ASROCK B75M Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Copyright Notice:
No part of this installation guide may be reproduced, transcribed, transmitted, or trans-
lated in any language, in any form or by any means, except duplication of documentation
by the purchaser for backup purpose, without written consent of ASRock Inc.
Products and corporate names appearing in this guide may or may not be registered
trademarks or copyrights of their respective companies, and are used only for identifica-
tion or explanation and to the owners' benefit, without intent to infringe.
Disclaimer:
Specifications and information contained in this guide are furnished for informational use
only and subject to change without notice, and should not be constructed as a commit-
ment by ASRock. ASRock assumes no responsibility for any errors or omissions that may
appear in this guide.
With respect to the contents of this guide, ASRock does not provide warranty of any kind,
either expressed or implied, including but not limited to the implied warranties or condi-
tions of merchantability or fitness for a particular purpose. In no event shall ASRock, its
directors, officers, employees, or agents be liable for any indirect, special, incidental, or
consequential damages (including damages for loss of profits, loss of business, loss of
data, interruption of business and the like), even if ASRock has been advised of the pos-
sibility of such damages arising from any defect or error in the guide or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may
cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see
www.dtsc.ca.gov/hazardouswaste/perchlorate"
ASRock Website: http://www.asrock.com
Published February 2012
Copyright©2012 ASRock INC. All rights reserved.
1

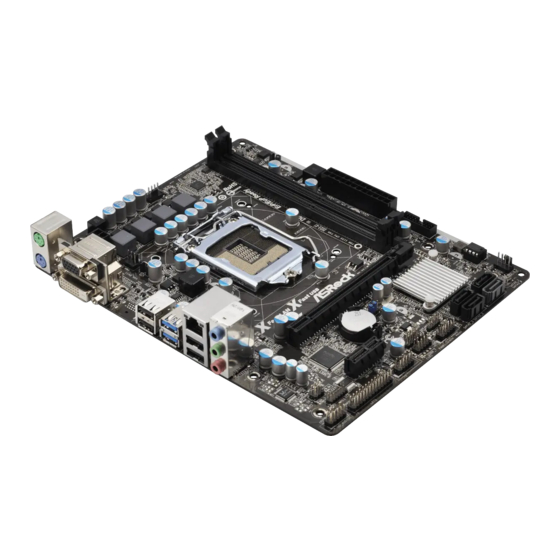

ASRock B75M Motherboard

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ASROCK B75M

Inhaltszusammenfassung für ASROCK B75M

  • Seite 1 ASRock. ASRock assumes no responsibility for any errors or omissions that may appear in this guide. With respect to the contents of this guide, ASRock does not provide warranty of any kind, either expressed or implied, including but not limited to the implied warranties or condi- tions of merchantability or fitness for a particular purpose.

  • Seite 2: Motherboard-Layout

    PCI Slot (PCI1, Black) SATA2 Connector (SATA2_1, Black) PCI Express 3.0 x16 Slot (PCIE1, Black) SATA2 Connector (SATA2_3, Black) Front Panel Audio Header SATA2 Connector (SATA2_4, Black) (HD_AUDIO1, Black) Chassis Speaker Header (SPEAKER1, Black) Clear CMOS Jumper (CLRCMOS1) ASRock B75M Motherboard...
  • Seite 3 After restarting your computer, please double-click “Realtek HD Audio Manager” on the system tray. Set “Speaker Configuration” to “Quadraphonic” or “Stereo”. Click “Device advanced settings”, choose “Make front and rear output devices playbacks two different audio streams simultaneously”, and click “ok”. Then reboot your system. ASRock B75M Motherboard...

  • Seite 4: Package Contents

    In case any modifications of this manual occur, the updated version will be available on ASRock website without further notice. You may find the latest VGA cards and CPU support lists on ASRock website as well. ASRock website http://www.asrock.com If you require technical support related to this motherboard, please visit our website for specific information about the model you are using.

  • Seite 5: Specifications

    Pixel Shader 4.1, DirectX 10.1 with Intel Sandy Bridge CPU - Max. shared memory 1760MB (see CAUTION 7) - Three VGA Output options: D-Sub, DVI-D and HDMI (see CAUTION 8) - Supports HDMI 1.4a Technology with max. resolution up to 1920x1200 @ 60Hz ASRock B75M Motherboard...
  • Seite 6 - 5 x SATA2 3.0 Gb/s connectors, support NCQ, AHCI and Hot Plug functions - 3 x SATA3 6.0Gb/s connectors - 1 x IR header - 1 x CIR header - 1 x Print port header - 1 x COM port header - CPU/Chassis/Power FAN connector ASRock B75M Motherboard...
  • Seite 7 - Drivers, Utilities, AntiVirus Software (Trial Version), CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite - OEM Unique Feature - ASRock Extreme Tuning Utility (AXTU) (see CAUTION 10) - ASRock Instant Boot - ASRock Instant Flash (see CAUTION 11) - ASRock APP Charger (see CAUTION 12)
  • Seite 8 ® Vista / XP. For Windows OS with 64-bit CPU, there is no such limita- tion. You can use ASRock XFast RAM to utilize the memory that Win- ® dows cannot use. Only PCIE1 slot supports Gen 3 speed. To run the PCI Express in Gen 3 speed, please install an Ivy Bridge CPU.
  • Seite 9 Please visit our website for the operation procedures of ASRock Extreme Tuning Utility (AXTU). ASRock website: http://www.asrock.com 11. ASRock Instant Flash is a BIOS flash utility embedded in Flash ROM. This convenient BIOS update tool allows you to update system BIOS ®...
  • Seite 10 16. ASRock XFast RAM is a new function that is included into ASRock Ex- treme Tuning Utility (AXTU). It fully utilizes the memory space that cannot ®...
  • Seite 11 5v, and the standby power efficiency should be higher than 50% under 100 mA current consumption. For EuP ready power sup- ply selection, we recommend you to check with the power supply manu- facturer for more details. ASRock B75M Motherboard...

  • Seite 12: Chapter 2: Installation

    Before you install or remove any component, ensure that the power is switched off or the power cord is detached from the power supply. Failure to do so may cause severe damage to the motherboard, peripherals and/or components. ASRock B75M Motherboard...

  • Seite 13: Cpu Installation

    Remove the PnP Cap (Pick and Place Cap). 1. It is recommended to use the cap tab to handle and avoid kicking off the PnP cap. 2. This cap must be placed if returning the motherboard for after service. ASRock B75M Motherboard...
  • Seite 14 Step 4. Close the socket: Step 4-1. Flip the load plate onto the IHS. Step 4-2. Press down the load lever, and se- cure it with the load plate tab under the retention tab. ASRock B75M Motherboard...
  • Seite 15 Please be noticed that this motherboard supports Combo Cooler Option (C.C.O.), which provides flexible options to adopt three dif- ferent CPU cooler types, Socket LGA 775, LGA 1155 and LGA 1156. The white throughholes are for Socket LGA 1155/1156 CPU fan. ASRock B75M Motherboard...

  • Seite 16: Installing A Dimm

    DIMM if you force the DIMM into the slot at incorrect orientation. Step 3. Firmly insert the DIMM into the slot until the retaining clips at both ends fully snap back in place and the DIMM is properly seated. ASRock B75M Motherboard...

  • Seite 17: Installing An Expansion Card

    Step 4. Align the card connector with the slot and press firmly until the card is completely seated on the slot. Step 5. Fasten the card to the chassis with screws. Step 6. Replace the system cover ASRock B75M Motherboard...
  • Seite 18 AMD graphics card manuals for detailed installation guide. Step 1. Insert one Radeon graphics card into PCIE1 slot and the other Radeon graphics card to PCIE2 slot. Make sure that the cards are properly seated on the slots. ASRock B75M Motherboard...
  • Seite 19 Connect the DVI monitor cable to the DVI connector on the Radeon graph- ics card on PCIE1slot. (You may use the DVI to D-Sub adapter to convert the DVI connector to D-Sub interface, and then connect the D-Sub monitor cable to the DVI to D-Sub adapter.) ASRock B75M Motherboard...
  • Seite 20 AMD Catalyst Control Center Step 6. Double-click “AMD Catalyst Control Center”. Click “View”, select “CrossFi- ”, and then check the item “Enable CrossFireX ”. Select “2 GPUs” and click “Apply” (if you install two Radeon graphics cards). ASRock B75M Motherboard...
  • Seite 21 AMD Technologies Inc., and is used only for identification or explanation and to the owners’ benefit, without intent to infringe. * For further information of AMD CrossFireX technology, please check AMD’s website for updates and details. ASRock B75M Motherboard...
  • Seite 22 If you haven’t installed the onboard VGA driver yet, please install the onboard VGA driver from our support CD to your system and restart your computer. D-Sub, DVI-D and HDMI monitors cannot be enabled at the same time. You can only choose two of them. ASRock B75M Motherboard...
  • Seite 23 F. Set the appropriate “Screen Resolution” and “Color Quality” for the second monitor. Click “Apply” or “OK” to apply these new values. G. Repeat steps C through F for the display icon identified by the numbers three to six. ASRock B75M Motherboard...
  • Seite 24 HDTV set-top-boxes, as well as few entertainment PCs requires a secure connection to a compliant display. Due to the increase in manufacturers employing HDCP in their equipment, it is highly recommended that the HDTV or LCD monitor you purchase is compatible. ASRock B75M Motherboard...
  • Seite 25 The Multi-Angle CIR Receiver does not support Hot-Plug function. Please install it before you boot the system. * ASRock Smart Remote is only supported by some of ASRock's motherboards. Please refer to ASRock's website for the motherboard support list: http://www.asrock.com...
  • Seite 26 Please be noted that the password, date, time, user default profile, 1394 GUID and MAC address will be cleared only if the CMOS battery is removed. ASRock B75M Motherboard...
  • Seite 27 SATA / SATA2 / SATA3 hard (Optional) disk or the SATA2 / SATA3 connector on this motherboard. Print Port Header This is an interface for print port cable that allows convenient (25-pin LPT1) connection of printer devices. (see p.2, No. 25) ASRock B75M Motherboard...
  • Seite 28 B. Connect Audio_R (RIN) to OUT2_R and Audio_L (LIN) to OUT2_L. C. Connect Ground (GND) to Ground (GND). D. MIC_RET and OUT_RET are for HD audio panel only. You don’t need to connect them for AC’97 audio panel. ASRock B75M Motherboard...
  • Seite 29 When connecting your chassis front panel module to this header, make sure the wire assignments and the pin assign-ments are matched correctly. Chassis Speaker Header Please connect the chassis speaker to this header. (4-pin SPEAKER 1) (see p.2, No. 16) ASRock B75M Motherboard...
  • Seite 30 To use the 20-pin ATX power supply, please plug your power supply along with Pin 1 and Pin 13. 20-Pin ATX Power Supply Installation ATX 12V Power Connector Please connect an ATX 12V power supply to this connector. (4-pin ATX12V1) (see p.2, No. 2) ASRock B75M Motherboard...
  • Seite 31 Serial port Header This COM1 header supports a serial port module. (9-pin COM1) (see p.2, No. 24) ASRock B75M Motherboard...

  • Seite 32: Installing Windows

    B. Set the option “SATA Mode Selection” to [IDE]. (For SATA2_1 to SATA2_5 and SATA3_0 ports.) Set the option “ASMedia SATA3 Mode” to [IDE]. (For SATA3_A0 and SATA3_A1 ports.) ® STEP 2: Install Windows XP / XP 64-bit OS on your system. ASRock B75M Motherboard...
  • Seite 33 B. Set the option “SATA Mode Selection” to [IDE]. (For SATA2_1 to SATA2_5 and SATA3_0 ports.) Set the option “ASMedia SATA3 Mode” to [IDE]. (For SATA3_A0 and SATA3_A1 ports.) ® STEP 2: Install Windows 7 / 7 64-bit / Vista / Vista 64-bit OS on your system. ASRock B75M Motherboard...
  • Seite 34 It will display the Main Menu automatically if “AUTORUN” is enabled in your computer. If the Main Menu does not appear automatically, locate and double-click on the file “ASRSETUP.EXE” in the Support CD to display the menu. ASRock B75M Motherboard...
  • Seite 35 1. Einführung Wir danken Ihnen für den Kauf des ASRock B75M Motherboard, ein zuverlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock ge- fertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design, gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Schnellinstallationsan- leitung führt in das Motherboard und die schrittweise Installation ein.

  • Seite 36: Spezifikationen

    - Unterstützt hochauflösende integrierte Intel -Grafiklösungen: ® ® ® Intel Quick-Sync-Video 2.0, Intel InTru 3D, Intel Clear- ® ® Video-Technik (HD), Intel Insider , Intel HD Graphics 2500/4000 ® - Pixel Shader 5.0, DirectX 11 mit Intel Ivy Bridge-Prozessor, ASRock B75M Motherboard...
  • Seite 37 - HD Audiobuchse: Audio Eingang / Lautsprecher vorne / Mikrofon ® SATA3 - 1 x SATA 3-Anschlüsse (6,0 Gb/s) durch Intel B75; unterstützt NCQ-, AHCI-und Hot Plug Funktionen - 2 x SATA 3-Anschlüsse (6,0 Gb/s) durch ASMedia ASRock B75M Motherboard...
  • Seite 38 - ASRock Extreme Tuning Utility (AXTU) Eigenschaft (siehe VORSICHT 10) - ASRock Sofortstart - ASRock Instant Flash (siehe VORSICHT 11) - ASRock APP Charger (siehe VORSICHT 12) - ASRock SmartView (siehe VORSICHT 13) - ASRock XFast USB (siehe VORSICHT 14)
  • Seite 39 Stabilität Ihres Systems auswirken oder sogar Komponenten und Geräte Ihres Systems beschädigen. Es geschieht dann auf eigene Gefahr und auf Ihre Kosten. Wir übernehmen keine Verantwortung für mögliche Schäden, die aufgrund von Overclocking verursacht wurden. ASRock B75M Motherboard...
  • Seite 40 Windows OS mit 64-Bit-CPU besteht diese Einschränkung nicht. Sie ® können ASRock XFast RAM zur Nutzung des Speichers, den Windows nicht verwenden kann, einsetzen. Unterstützt nur der PCIE1-Steckplatz Geschwindigkeiten der 3ten Gene- ration. Damit Sie PCI Express mit der Geschwindigkeit der 3ten Genera- tion nutzen können, müssen Sie einen Ivy Bridge-Prozessor installieren.
  • Seite 41 APP Charger. Installieren Sie einfach den ASRock APP Charger-Treiber; dadurch lädt sich Ihr iPhone wesentlich schneller über einen Computer- auf – genaugenommen bis zu 40 % schneller als zuvor. Der ASRock APP Charger ermöglicht Ihnen die schnelle Aufladung mehrerer Apple-Geräte gleichzeitig;...
  • Seite 42 Youtube-Videos in HD anzeigen und gleichzeitig Dateien herunterladen. Echtzeitanalyse Ihrer Daten: Über das Statusfenster können Sie schnell ermitteln, welche Datenströme zur Zeit übertragen werden. 16. ASRock XFast RAM ist eine neue Funktion, die beim ASRock Extreme Tuning Utility (AXTU) integriert ist. Sie ermöglicht die vollständige Nut- ®...
  • Seite 43 CPU-Kühlertypen, Socket LGA 775, LGA 1155 und LGA 1156. Beachten Sie bitte, dass nicht alle 775 und 1156 CPU-Lüfter verwendet werden können. ® ® 22. ASRock XFast RAM wird von Microsoft Windows XP / XP 64 Bit nicht ® ®...

  • Seite 44: Einstellung Der Jumper

    Sie zuerst das System hoch. Fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Uhrzeit, benutzerdefiniertes Profil, 1394 GUID und MAC-Adresse nur gelöscht werden, wenn die CMOS-Batterie entfernt wird. ASRock B75M Motherboard...

  • Seite 45: Integrierte Header Und Anschlüsse

    SATA3- Schnittstelle ermöglicht eine Datenübertragungsrate bis 6,0 Gb/s. Serial ATA- (SATA-) SJedes Ende des SATA Datenkabel Datenkabels kann an die SATA / SATA2 / SATA3 Festplatte (Option) oder das SATA2 / SATA3 Verbindungsstück auf dieser Hauptplatine angeschlossen werden. ASRock B75M Motherboard...
  • Seite 46 (siehe S.2 - No. 22) Anschluss für Audio auf Dieses Interface zu einem der Gehäusevorderseite Audio-Panel auf der Vorder seite Ihres Gehäuses, (9-Pin HD_AUDIO1) ermöglicht Ihnen eine bequeme (siehe S.2 - No. 30) Anschlussmöglichkeit und Kontrolle über Audio-Geräte. ASRock B75M Motherboard...
  • Seite 47 Mit der Reset-Taste können Sie den Computer im Falle eines Absturzes neu starten. PLED (Systembetriebs-LED): Zum Anschließen der Betriebsstatusanzeige an der Frontblende des Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED blinkt, wenn sich das System im Ruhezustand S1/S3 befindet. Die LED ASRock B75M Motherboard...
  • Seite 48 (Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses Motherboards anschließen möchten, verbinden Sie ihn bitte mit den Pins 1 – 3. Pins 1–3 anschließen Lüfter mit dreipoligem Anschluss installieren ASRock B75M Motherboard...
  • Seite 49 ATX 12V Anschluss Bitte schließen Sie an diesen Anschluss die ATX 12V (4-pin ATX12V1) Stromversorgung an. (siehe S.2 - No. 2) COM-Anschluss-Header Dieser COM-Anschluss- Header wird verwendet, um ein (9-pin COM1) COM-Anschlussmodul zu (siehe S.2 - No. 24) unterstützen. ASRock B75M Motherboard...
  • Seite 50 ASRSETUP.EXE im der Support-CD, um die Menüs aufzurufen. Das Setup-Programm soll es Ihnen so leicht wie möglich machen. Es ist menüges- teuert, d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und die Programme werden dann automatisch installiert. ASRock B75M Motherboard...

  • Seite 51: Contenu Du Paquet

    1. Introduction Merci pour votre achat d’une carte mère ASRock B75M, une carte mère très fi- able produite selon les critères de qualité rigoureux de ASRock. Elle offre des per- formances excellentes et une conception robuste conformément à l’engagement d’ASRock sur la qualité et la fiabilité au long terme.

  • Seite 52: Spécifications

    VGA sont uniquement pris en charge par les processeurs à GPU intégré. ® ® - Supporte Intel HD Graphics Built-in Visuals: Intel Quick ® ® Sync Video 2.0, Intel InTru 3D, Intel Clear Video HD ASRock B75M Motherboard...
  • Seite 53 - 2 x ports USB 2.0 par défaut - 4 x ports USB 3.0 par défaut - 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et LED VITESSE) - Prise HD Audio: Entrée Ligne / Haut-parleur frontal / ASRock B75M Motherboard...
  • Seite 54 - Utilitaire ASRock Extreme Tuning (AXTU) unique (voir ATTENTION 10) - ASRock l’Instant Boot - ASRock Instant Flash (voir ATTENTION 11) - Chargeur ASRock APP (voir ATTENTION 12) - ASRock SmartView (voir ATTENTION 13) - ASRock XFast USB (voir ATTENTION 14)
  • Seite 55 - ASRock XFast RAM (voir ATTENTION 16) - ASRock Crashless BIOS (voir ATTENTION 17) - ASRock OMG (Online Management Guard) (voir ATTENTION 18) - ASRock Internet Flash (voir ATTENTION 19) - L’accélérateur hybride: - ASRock U-COP (voir ATTENTION 20) - Garde d’échec au démarrage (B.F.G.) - Combo Cooler Option (C.C.O.) (voir ATTENTION 21)
  • Seite 56 ® Vista / XP. Avec Windows OS avec CPU 64 bits, il n’y a pas ce genre de limitation. Vous pouvez utiliser ASRock XFast RAM pour accéder à la ® mémoire que Windows ne peut pas utiliser. PCIE1 prend en charge une vitesse pouvant atteindre Gen 3. Pour pouvoir utiliser PCI Express en vitesse Gen 3, vous devez installer le processeur Ivy Bridge.
  • Seite 57 ASRock Extreme Tuning Utility (AXTU). Site Web de ASRock : http://www.asrock.com 11. O ASRock Instant Flash é um utilitário de flash do BIOS incorporado na memória Flash ROM. Esta prática ferramenta de actualização do BIOS permite-lhe actualizar o BIOS do sistema sem necessitar de entrar ®...
  • Seite 58 Il rend également l’utilisation de Adobe Photoshop 5 fois plus rapide. Un autre avantage indéniable de ASRock XFast RAM est qu’il réduit la fréquence d’accès à vos SSD ou HDD afin d’accroitre leur durée de vie utile.
  • Seite 59 775 et 1156 ne peuvent pas être utilisés. ® ® 22. ASRock XFast RAM n’est pas pris en charge par Microsoft Windows ® ® XP / XP 64-bit. Intel Smart Connect et Intel ports USB 3.0 n’est pas pris ®...
  • Seite 60 CMOS. Veuillez noter que le mot de passe, la date, l’heure, le profil par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés seulement si la batterie du CMOS est enlevée. ASRock B75M Motherboard...
  • Seite 61 SATA3 ou au connecteur SATA2 / SATA3 sur la carte mere. Embase de port d’impression AIl s’agit d’une interface pour le câble du port d’impression, qui (LPT1 25 broches) permet le raccordement (voir p.2 No. 25) pratique de périphériques d’impression. ASRock B75M Motherboard...
  • Seite 62 B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L. C. Connectez Ground (GND) à Ground (GND). D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous n’avez pas besoin de les connecter pour le panneau audio AC’97. ASRock B75M Motherboard...
  • Seite 63 HDLED (DEL activité du disque dur): Connectez ici le voyant DEL d’activité du disque dur sur le panneau avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en train de lire ou d’écrire des données. ASRock B75M Motherboard...
  • Seite 64 Si vous prévoyez de connecter le ventilateur de CPU à 3 broches au connecteur du ventilateur de CPU sur cette carte mère, veuillez le connecter aux broches 1-3. Installation de ventilateur à 3 broches Broches 1-3 connectées ASRock B75M Motherboard...
  • Seite 65 électrique ATX (ATX12V1 br.4) 12V sur ce connecteur. (voir p.2 No. 2) En-tête de port COM Cette en-tête de port COM est utilisée pour prendre en charge (COM1 br.9) un module de port COM. (voir p.2 No. 24) ASRock B75M Motherboard...
  • Seite 66 CD-ROM. Le Menu principal s’affiche automatiquement si “AUTORUN” est activé dans votre ordinateur. Si le Menu principal n’apparaît pas automatiquement, loca- lisez dans le CD technique le fichier “ASRSETUP.EXE” et double-cliquez dessus pour afficher les menus. ASRock B75M Motherboard...

  • Seite 67: Contenuto Della Confezione

    1. Introduzione Grazie per aver scelto una scheda madre ASRock B75M, una scheda madre af- fidabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni eccellenti e il design robusto si conformano all’impegno di ASRock nella ricerca della qualità e della resistenza.
  • Seite 68 - Pixel Shader 5.0, DirectX 11 con CPU Intel Ivy Bridge, Pixel ® Shader 4.1, DirectX 10.1 con CPU Intel Sandy Bridge - Memoria massima condivisa 1760MB (vedi ATTENZIONE 7) - Tre opzioni d’output VGA: D-Sub, DVI-D e HDMI ASRock B75M Motherboard...
  • Seite 69 NCQ, AHCI e Hot Plug USB 3.0 - 4 x porte USB 3.0 posteriori amministrate dal controller, supporta di USB 1.0/2.0/3.0 fino a 5Gb/s Connettori - 5 x connettori SATA2 3.0Go/s, sopporta delle funzioni NCQ, AHCI e Hot Plug ASRock B75M Motherboard...
  • Seite 70 (vedi ATTENZIONE 10) - ASRock Instant Boot - ASRock Instant Flash (vedi ATTENZIONE 11) - Caricatore ASRock APP Charger (vedi ATTENZIONE 12) - ASrock SmartView (vedi ATTENZIONE 13) - ASRock XFast USB (vedi ATTENZIONE 14) - ASRock XFast LAN (vedi ATTENZIONE 15)
  • Seite 71 - Predisposto ErP/EuP (è necessaria l’alimentazione predisposta per il sistema ErP/EuP) (vedi ATTENZIONE 23) * Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com AVVISO Si prega di prendere atto che la procedura di overclocking implica dei rischi, come anche la regolazione delle impostazioni del BIOS, l’applicazione della tecnologia...
  • Seite 72 Windows 7 / Vista / XP. Per Windows OS con CPU 64-bit, non c’è tale limitazione. Si può usare ASRock XFast RAM per ® fare uso della memoria che Windows non può utilizzare. Solo lo slot PCIE1 supporta velocità fino a Gen 3. Per utilizzare PCI Ex- press a velocità...
  • Seite 73 14. ASRock XFast USB può accelerare le prestazioni del dispositivo d’archi- viazione USB. Le prestazioni dipendono dalle proprietà del dispositivo. 15. ASRock XFast LAN offre un accesso a Internet più veloce, che compren- de i seguenti benefici. Priorità alle applicazioni LAN: è possibile configu- rare la priorità...
  • Seite 74 CPU, Socket LGA 775, LGA 1155 e LGA 1156. Notare che non possono essere usate tutte le ventole CPU 775 e 1156. ® ® 22. ASRock XFast RAM non è supportato da Microsoft Windows XP / XP ® ®...
  • Seite 75 è completato l’aggiornamento del BIOS, è necessario per prima cosa avviare il sistema e poi spegnerlo prima di eseguire l’azzeramento della CMOS. Notare che password, data, ore, profilo utente predefinito, 1394 GUID e indirizzo MAC saranno cancellati solo se è rimossa la batteria della CMOS. ASRock B75M Motherboard...
  • Seite 76 Cavi dati Serial ATA (SATA) Una o altra estremità del cavo di dati SATA può essere (Opzionale) collegata al disco rigido SATA / SATA2 / SATA3 o al connettore di SATA2 / SATA3 su questa cartolina base. ASRock B75M Motherboard...
  • Seite 77 (4-pin CIR1) ricevitore remoto. (vedi p.2 Nr. 22) Connettore audio sul È un’interfaccia per il cavo del pannello frontale pannello audio. Che consente connessione facile e controllo (9-pin HD_AUDIO1) dei dispositivi audio. (vedi p.2 Nr. 30) ASRock B75M Motherboard...
  • Seite 78 RESET (interruttore di ripristino): Va collegato all’interruttore di ripristino del pannello frontale del telaio. Premere l’interruttore di ripristino per riavviare il sistema se il computer si blocca e non riesce ad eseguire un normale riavvio. ASRock B75M Motherboard...
  • Seite 79 Fan (3-pin PWR_FAN1) PWR_FAN_SPEED Control. (vedi p.2 Nr. 1) +12V Connettore ventolina CPU Collegare il cavo della ventolina CPU a questo connettore e far (4-pin CPU_FAN1) combaciare il filo nero al pin (vedi p.2 Nr. 4) terra. ASRock B75M Motherboard...
  • Seite 80 Connettore ATX 12 V Collegare un alimentatore ATX 12 V a questo connettore. (4-pin ATX12V1) (vedi p.2 Nr. 2) Collettore porta COM Questo collettore porta COM è utilizzato per supportare il (9-pin COM1) modulo porta COM. (vedi p.2 Nr. 24) ASRock B75M Motherboard...
  • Seite 81 Inserire il CD di supporto nel lettore CD-ROM. Se la funzione “AUTORUN” è attivata nel computer, apparirà automaticamente il Menù principale. Se il Menù principale non appare automaticamente, posizionarsi sul file “ASRSETUP.EXE” del CD di sup- porto e cliccare due volte per visualizzare i menù. ASRock B75M Motherboard...

  • Seite 82: Contenido De La Caja

    1. Introducción Gracias por su compra de ASRock B75M placa madre, una placa de confianza producida bajo el control de calidad estricto y persistente. La placa madre provee realización excelente con un diseño robusto conforme al compromiso de calidad y resistencia de ASRock.
  • Seite 83 , Intel HD Graphics 2500/4000 ® - Pixel Shader 5.0, DirectX 11 con CPU Intel Ivy Bridge, Pixel ® Shader 4.1, DirectX 10.1 con CPU Intel Sandy Bridge - 1760MB de Memoria máxima compartida (vea ATENCIÓN 7) ASRock B75M Motherboard...
  • Seite 84 - 1 x conectore SATA3 de 6,0 Gb/s con chip Intel B75 con funciones NCQ, AHCI y de Hot Plug (conexión en caliente) - 2 x conectores SATA3 de 6,0 Gb/s con chip ASMedia ASM1061 con funciones NCQ, AHCI y de Hot Plug (conexión en caliente) ASRock B75M Motherboard...
  • Seite 85 - Controladores, utilidades, software de antivirus (versión de prueba), Prueba de CyberLink MediaEspresso 6.5, conjunto multimedia ASRock MAGIX - OEM Característica - ASRock Extreme Tuning Utility (AXTU) (vea ATENCIÓN 10) Única - ASRock Instant Boot - ASRock Instant Flash (vea ATENCIÓN 11) - ASRock APP Charger (vea ATENCIÓN 12)
  • Seite 86 Esta operación se debe realizar bajo su propia responsabilidad y Ud. debe asumir los costos. No asumimos ninguna responsabilidad por los posibles daños causados por el aumento de la velocidad del reloj. ASRock B75M Motherboard...
  • Seite 87 7 64 bits / 7 / Vista 64 bits / Vista 10. ASRock Extreme Tuning Utility (AXTU) es una herramienta todo en uno que permite realizar ajustes precisos en diferentes funciones del sistema mediante una interfaz sencilla, que incluye supervisión de hardware, control de ventiladores, función de aumento de la velocidad del reloj,...
  • Seite 88 Windows 7 / 7 64 bits / Vista / Vista bits y que la versión de su explorador es IE8. Sitio Web de ASRock: http://www.asrock.com/Feature/SmartView/index.asp 14. ASRock XFast USB puede aumentar el rendimiento de los dispositivos de almacenamiento USB.
  • Seite 89 (HDD), lo que prolonga el período de vida útil de las mismas. 17. ASRock Crashless BIOS le permite a los usuarios actualizar su BIOS sin miedo de que ocurra un fallo. Si ocurre una interrupción en el suministro de energía durante el proceso de actualización del BIOS, ASRock Crash-...
  • Seite 90 LGA 775, LGA 1155 y LGA 1156. Recu- erde que no es posible el uso de todos los ventiladores para CPU 775 y 1156. ® ® 22. ASRock XFast RAM no se admite en Microsoft Windows XP y XP 64 ® ®...
  • Seite 91 Tenga en cuenta que la contraseña, la fecha, la hora, el perfil predeterminado del usuario, el GUID 1394 y la dirección MAC solamente se borrará si la batería CMOS se quita. ASRock B75M Motherboard...
  • Seite 92 SATA2 / SATA3 en esta placa base. Cabecera de puerto de impresora Esta es una interfaz de puerto para cable de impresora que (LPT1 de 25 terminales) permite conectar cómodamente (vea p.2, N. 25) dispositivos de impresión. ASRock B75M Motherboard...
  • Seite 93 B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L. C. Conecte Ground (GND) a Ground (GND). D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No necesitará conectarlos al panel de sonido AC’97. ASRock B75M Motherboard...
  • Seite 94 S4 o se apaga (S5). HDLED (LED de actividad del disco duro): Conecte el LED de actividad de disco duro situado en el panel frontal del chasis. El LED se enciende cuando el disco duro esté leyendo o escribiendo datos. ASRock B75M Motherboard...
  • Seite 95 1-3. Contacto 1-3 conectado Instalación del ventilador de 3 contactos Cabezal de alimentación ATX Conecte la fuente de alimentación ATX a su cabezal. (24-pin ATXPWR1) (vea p.2, N. 6) ASRock B75M Motherboard...
  • Seite 96 Conecte la fuente de alimentación ATX 12V a su (4-pin ATX12V1) cabezal. (vea p.2, N. 2) Cabezal del puerto COM Este cabezal del puerto COM se utiliza para admitir un (9-pin COM1) módulo de puerto COM. (vea p.2, N. 24) ASRock B75M Motherboard...
  • Seite 97 Para iniciar la instalación, ponga el CD en el lector de CD y se des- plegará el Menú Principal automáticamente si «AUTORUN» está habilitado en su computadora. Si el Menú Principal no aparece automáticamente, localice y doble-pulse en el ar- chivo “ASRSETUP.EXE” para iniciar la instalación. ASRock B75M Motherboard...
  • Seite 98 1. Введение Благодарим вас за покупку материнской платы ASRock B75M надежной материнской платы, изготовленной в соответствии с постоянно предъявляемыми ASRock жесткими требованиями к качеству. Она обеспечивает превосходную производительность и отличается отличной конструкцией, которые отражают приверженность ASRock качеству и долговечности. Данное руководство по быстрой установке включает вводную информацию о материнской...
  • Seite 99 (см. ОСТОРОЖНО, пункт 7) - три VGA-выхода: D-Sub, DVI-D и HDMI (см. ОСТОРОЖНО, пункт 8) - Поддержка HDMI 1.4a с максимальным разрешением до 1920х1200 @ 60 Гц - Поддержка DVI с максимальным разрешением до 1920х1200 @ 60 ASRock B75M Motherboard...
  • Seite 100 - 3 x разъема SATA3 6,0 Гбит/с - 1 x Колодка инфракрасного модуля - 1 x Датчик пользовательского инфракрасного модуля - 1 x Разъем порта печати - 1 x Колодка COM - соединитель: CPU/Chassis/Power FAN - 24-контактный Колодка питания ATX ASRock B75M Motherboard...
  • Seite 101 - Регулировка напряжений CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA Компакт- диск - Драйверы, служебные программы, антивирусное программное поддержки обеспечение (пробная версия), Пробная версия программы CyberLink MediaEspresso 6.5, ASRock MAGIX Multimedia Suite - поставщик Уникальная - Средство ASRock Extreme Tuning Utility (AXTU) Особенность (см. ОСТОРОЖНО, пункт 10) - ASRock Instant Boot - ASRock Instant Flash (см.
  • Seite 102 использования системой Windows 7 / Vista / XP. Таких ограничений нет ® для Windows OS с 64-bit центральным процессором. Технология ASRock XFast RAM помогает использовать память, которая не используется ОС ® Windows Tолько PCIE1 поддерживает скорость Gen 3. Для работы PCI Express на...
  • Seite 103 работать с программой ASRock Extreme Tuning Utility (AXTU), посетите наш сайт в Интернете. Адрес сайта ASRock: http://www.asrock.com 11. ASRock Instant Flash – программа для прошивки BIOS, встроенная в Flash ROM. Данное средство для обновления BIOS умеет работать без входа в...
  • Seite 104 14. Функция ASRock XFast USB увеличивает скорость работы устройств USB. Рост скорости зависит от устройства. 15. ASRock XFast LAN обеспечивает более быстрый доступ к сети Интернет, который даст описанные далее преимущества. Установка приоритетов приложений ЛВС: можно задать оптимальный приоритет для своего...
  • Seite 105 ® ® 22. ОС Microsoft Windows XP / XP 64-разрядной версией, не ® ® поддерживает ASRock XFast RAM. ОС Microsoft Windows Vista ® 64-разрядной версии Vista / XP / XP 64-bit, не поддерживает Intel ® Smart Connect Technology и Intel порта...
  • Seite 106 перед очисткой CMOS, необходимо сначала выполнить загрузку системы, а затем завершить ее работу. Примите во внимание, что пароль, дата, время, профиль пользователя по умолчанию, идентификатор 1394 GUID и MAC-адрес будут очищены только тогда, когда будет извлечена из своего гнезда батарейка CMOS. ASRock B75M Motherboard...
  • Seite 107 Любой из его соединителей может быть подключен либо к жесткому диску интерфейса SATA2 / SATA3 либо к материнской плате. Разъем порта печати Это интерфейс кабеля порта печати, обеспечивающий удобное (25-выводов LPT1) подключение принтеров. (см. cтр. 2, п.25) ASRock B75M Motherboard...
  • Seite 108 поддерживать HDA. При сборке системы следуйте инструкциям, приведенным в нашем руководстве и руководстве пользователя для корпуса. 2. Если вы используете аудиопанель AC’97, подключите ее к колодке аудиоинтерфейса передней панели следующим образом: A. Подключите выводы Mic_IN (MIC) к контактам MIC2_L. ASRock B75M Motherboard...
  • Seite 109 Подключите к этим контактам индикатор состояния питания на передней панели корпуса. Этот индикатор светится, когда система работает. Индикатор мигает, когда система находится в режиме ожидания S1/S3. Этот индикатор не светится, когда система находится в режиме ожидания S4, либо выключена (S5). ASRock B75M Motherboard...
  • Seite 110 функция управления скоростью вращения вентилятора окажется недоступной. Если вы хотите подключить вентилятор процессора с 3-контактным разъемом к разъему вентилятора процессора на данной материнской плате, для этого следует использовать контакты 1-3. Контакты 1-3 подключены Установка вентилятора с 3-контактным разъемом ASRock B75M Motherboard...
  • Seite 111 Установка 20-штыревого разъема питания ATX Колодка питания 12V-ATX Подключите к этой колодке кабель питания ATX 12V. (4-контактный ATX12V1) (см. стр. 2, п. 2) Колодка COM-порта Данная колодка COM-порта позволяет подключить модуль (9-контактный COM1) порта COM. (см. стр. 2, п. 24) ASRock B75M Motherboard...
  • Seite 112 Если в вашем компьютере включена функция автозапуска (AUTORUN), то на экране автоматически появится главное меню компакт-диска (Main Menu). Если этого не произошло, найдите в на компакт-диске поддержки файл ASRSETUP.EXE и дважды щелкните на нем, чтобы открыть меню. ASRock B75M Motherboard...
  • Seite 113 Gratos por comprar nossa placa–mãe B75M um produto confiável feito com AS- Rock um estrito controle de qualidade consistente. Com um excelente desempenho, essa placa é dotada de um projeto robusto que atende a ASRock de compromisso com a qualidade e durabilidade.
  • Seite 114 - Pixel Shader 5.0, DirectX 11 com Intel Ivy Bridge CPU, Pixel ® Shader 4.1, DirectX 10.1 com processadores Intel Sandy Bridge CPU - Memória partilhada máxima 1760MB (veja o AVISO 7) - Três opções de saída VGA: D-Sub, DVI-D e HDMI ASRock B75M Motherboard...
  • Seite 115 ASMedia, com suporte para NCQ, AHCI e funções Hot Plug USB3.0 - 4 x Portas USB 3.0 traseiras, com suporte para USB 1.0/2.0/3.0 até 5Gb/s Conectores - 5 x conectores SATA2 a 3,0 Gb/s, com suporte para NCQ, AHCI e funções Hot Plug ASRock B75M Motherboard...
  • Seite 116 - Controladores, utilitários, software antivírus (Experimentacao Versao), CyberLink MediaEspresso 6.5 versão de demonstração, ASRock MAGIX Multimedia Suite - OEM Funcionalidade - ASRock Extreme Tuning Utility (AXTU) (veja o AVISO 10) Única - ASRock Instant Boot - ASRock Instant Flash (veja o AVISO 11)
  • Seite 117 - “ErP/EuP Ready” (é necessária alimentação eléctrica “ErP/ EuP Ready”) (veja o AVISO 23) * Para informações mais detalhadas por favor visite o nosso sítio Web: http://www.asrock.com AVISO Tenha em atenção que a operação de overclocking envolve alguns riscos, nomeadamente no que diz respeito ao ajuste das definições do BIOS, à...
  • Seite 118 ASRock Extreme Tuning Utility (AXTU). Página Web da ASRock: http://www.asrock.com 11. ASRock Instant Flash est un utilitaire de flash du BIOS flash intégré dans la ROM Flash. Cet outil pratique de mise à jour du BIOS vous permet de mettre à...
  • Seite 119 ASRock APP Charger. Instale o contro- lador APP Charger para que o seu iPhone carregue mais rapidamente a partir do computador, até 40% mais rápido do que antes. O ASRock APP Charger permite-lhe carregar rapidamente vários dispositivos Apple em simultâneo e suporta até...
  • Seite 120 CPU, Socket LGA 775, LGA 1155 e LGA 1156. Tenha em atenção que nem todos os dissipadores de CPU 775 e 1156 poderão ser utilizados. 22. ASRock XFast RAM não é suportada nos sistemas operativos Micro- ® ®...
  • Seite 121 CMOS. Tenha em atenção que a palavra-passe, data, hora, perfil predefinido de utilizador, 1394 GUID e endereço MAC apenas serão limpos se a bateria do CMOS for retirada. ASRock B75M Motherboard...
  • Seite 122 SATA2 / SATA3 na placa mãe. Porta de impressão Esta é a interface do cabo que liga à porta de impressão e (LPT1 de 25 pinos) permite a fácil ligação de (veja a folha 2, No. 25) impressoras. ASRock B75M Motherboard...
  • Seite 123 B. Ligue o Audio_R (RIN) ao OUT2_R e o Audio_L (LIN) ao OUT2_L. C. Ligue o Ground (GND) ao Ground (GND). D. MIC_RET e OUT_RET são apenas para o painel de áudio HD. Não necessita de os ligar para o painel de áudio AC’97. ASRock B75M Motherboard...
  • Seite 124 LED de alimentação, um LED de acti- vidade do disco rígido, um altifalante, etc. Ao ligar o seu módulo de painel frontal do chassis a este conector, certifique-se que os fios e os pinos têm uma correspondência exacta. ASRock B75M Motherboard...
  • Seite 125 20 pinos. Para usar a fonte de alimentação de 29 pinos, por favor ligue a sua fonte de alimentação com o Pino 1 e o Pino 13. Instalação da Fonte de alimentação ATX de 20 Pinos ASRock B75M Motherboard...
  • Seite 126 ATX 12V neste conector. (ATX12V1 de 4 pinos) (veja a folha 2, No. 2) Conector de porta de série Este conector COM1 suporta um módulo de porta de série. (COM1 de 9 pinos) (veja a folha 2, No. 24) ASRock B75M Motherboard...
  • Seite 127 Mãe. Para começar a usar o CD de instalação, introduza o CD na leitora de CD-ROM do computador. Automaticamente iniciará o menu princi- pal, casa o AUTORUN esteja ativado. Se o menu principal não aparecer automati- camente, explore o CD e execute o “ASRSETUP.EXE”. ASRock B75M Motherboard...
  • Seite 128 1. Giriş ASRock’ın kesintisiz titiz kalite denetimi altında üretilen güvenilir bir anakart olan ASRock B75M anakartını satın aldığınız için teşekkür ederiz. ASRock’ın kalite ve dayanıklılık konusundaki kararlılığına uygun güçlü tasarımıyla mükemmel bir perfor- mans sunar. Bu Hızlı Takma Kılavuzu anakarta giriş ve adım adım takma kılavuzu içerir. Anakart hakkında daha ayrıntılı...
  • Seite 129 Sandy Bridge işlemciye sahip DirectX 10.1 - Maks. paylaюэlan bellek 1760 MB (bkz. DЭKKAT 7) - üç VGA Зэkэю seзeneрi: D-Sub, DVI-D ve HDMI (bkz. DЭKKAT 8) - 60Hz’de 1920x1200’e kadar maks. зцzьnьrlьkle HDMI 1.4a Teknolojisini destekler ASRock B75M Motherboard...
  • Seite 130 - 5 x SATA2 3,0Gb/sn, donanım NCQ, AHCI ve “Sistem Açıkken Bileşen Takma” işlevlerini - 3 x SATA3 6.0 Gb/sn konektör - 1 x KÖ fişi - 1 x Kullanıcı Kızılötesi Modül Bağlantısı - 1 x Yazdэrma Portu fiюi - 1 x COM portu fişi ASRock B75M Motherboard...
  • Seite 131 - Sürücüler, Yardımcı Programlar, AntiVirüs Yazılımı (Deneme Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü, ASRock MAGIX Multimedya Seti - OEM Benzersiz - ASRock Extreme Tuning Utility (AXTU) (bkz. DİKKAT 10) Özellik - ASRock Anında Önyükleme - ASRock Anında Flash (bkz. DİKKAT 11) - ASRock APP Charger (bkz.
  • Seite 132 - ErP/EuP Hazır (ErP/EuP hazır güç kaynağı gerekli) (bkz. DİKKAT 23) * Ayrıntılı ürün bilgileri için lütfen web sitemizi ziyaret edin: http://www.asrock.com UYARI Lütfen, ayarı BIOS'da ayarlama, Untied Overclocking Teknolojisi'ni uygulama veya üçüncü taraf aşırı hızlandırma araçlarını kullanma gibi durumlarda aşırı hızlandırmayla ilgili risk olduğunu unutmayın.
  • Seite 133 7 64-bit / 7 / Vista™ 64-bit / Vista™ altэnda desteklenir. 10. ASRock Extreme Tuning Utility (AXTU) hepsi bir arada bir araç olup kullanıcı ile dost bir arayüzde farklı sistem işlevlerinin ince ayarını yapmak için kullanılmakta olup buna Donanım Monitörü, Fan Kontrolü, Hız Aşırtma, OC DNA ve IES dahildir.
  • Seite 134 şimdiye kadar olmadığı kadar hızlandırırken önceden ziyaret edilen web sitelerinin yüklenme süresini kısaltır. Ayrıca Adobe Photoshop’ın hızını 5 kat arttırır. ASRock XFast RAM’in başka bir avantajı da, SSD veya HDD’lerinize erişim sıklığını azaltarak kullanım ömürlerini uzatması. 17. ASRock Crashless BIOS kullanıcıların arıza çıkma korkusu olmadan BIOS’larını...
  • Seite 135 21. Kombo Soğutucu Seçeneği (C.C.O.) üç farklı CPU soğutucu tipi olan Soket LGA 775, LGA 1155 ve LGA 1156’yı çalıştıracak esnek seçeneğe sahiptir. Lütfen tüm 775 ve 1156 CPU Fanlarının kullanılamayacağını unutmayın. ® ® 22. ASRock XFast RAM, Microsoft Windows XP / XP 64-bit ile uyumlu ® ®...
  • Seite 136 BIOS’u güncellemeyi tamamladığınızda CMOS’u temizlemeniz gerekirse, ilk olarak sistemi başlatmanız ve ardından CMOS temizleme işlemini gerçekleştirmeden önce kapatmanız gereklidir. Parola, tarih, saat, kullanıcı varsayılan profili, 1394 GUID ve MAC adresinin yalnızca CMOS pili çıkarıldığında temizleneceğini lütfen aklınızda bulundurunuz. ASRock B75M Motherboard...
  • Seite 137 SATA / SATA2 / SATA3 sabit diskine veya anakarttaki (İsteğe bağlı) SATA2 / SATA3 konektörüne bağlanabilir. Yazdırma Portu Fişi Bu, yazdırma portu kablosu için yazıcı cihazlarının uygun (25-pinli LPT1) bağlanmasını sağlayan bir (bkz. s.2 No. 25) arayüzdür. ASRock B75M Motherboard...
  • Seite 138 2. AC'97 ses paneli kullanıyorsanız, lütfen ön panel ses fişine aşağıdaki gibi takın: A. Mic_IN'i (MIC) MIC2_L'ye bağlayın. B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın. C. Ground'u (GND) Ground'a (GND) bağlayın. D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. Bunları AC’97 ses paneli için bağlamanız gerekmez. ASRock B75M Motherboard...
  • Seite 139 Ön panel tasarımı kasaya göre değişiklik gösterebilir. Ön panel modülünde temel olarak güç anahtarı, sıfırlama anahtarı, güç LED’i, sabit disk çalışma LED’i, hoparlör vb. bulunur. Kasa ön panel modülünüzü bu bağlantıya bağlarken, kablo atamalarının ve pin atamalarının doğru biçimde eşleştirildiğinden emin olun. ASRock B75M Motherboard...
  • Seite 140 Bu anakart 24-pinli ATX güç konektörü sağlasa da geleneksel bir 20-pinli ATX güç kaynağı bağlarsanız da çalışabilir. 20-pinli ATX güç kaynağını kullanmak için, lütfen güç kaynağınızı Pin 1 ve Pin 13'le birlikte takın. 20-Pinli ATX Güç Kaynağını Takma ASRock B75M Motherboard...
  • Seite 141 ATX 12V Güç Konektörü Lütfen bir ATX 12V güç kaynağını bu konektöre (4-pinli ATX12V1) bağlayın. (bkz. s.2 No. 2) Seri port Fişi Bu COM1 fişi bir seri port modülünü destekler. (9-pinli COM1) (bkz. s.2 No. 24) ASRock B75M Motherboard...
  • Seite 142 Destek CD'sini kullanmaya başlamak için, CD'yi CDROM sürücünüze takın. Bilgisayarınızda "OTOMATİK KULLAN" özelliği etkinleştirilmişse, Ana Menüyü otomatik olarak görüntüler. Ana Menü otomatik olarak görüntülenmezse, menül- eri görüntülemek için Destek CD'sinin "ASRSETUP.EXE" dosyasını bulun ve çift tıklatın. ASRock B75M Motherboard...
  • Seite 143 1. 제품소개 ASRock 의 B75M 메인 보드를 구매하여 주신것에 대하여 감사 드립니다 . 이 메인보 드는 엄격한 품질관리 하에 생산되어진 신뢰성 있는 메인보드 입니다 . 이 제품은 고 품격 디자인과 함께 ASRock 의 우수한 품질과 최고의 안정성을 자랑하고 있습니다 .
  • Seite 144 - 최대 해상도 1920x1200 @ 60Hz 까지 HDMI 1.4a 지원 - 최대 해상도 1920x1200 @ 60Hz 까지 DVI 지원 - 최대 해상도 2048x1536 @ 75Hz 까지 D-Sub 지원 - 자동 립 싱크 (Auto Lip Sync), 딥 컬러 (Deep Color)(12bpc), ASRock B75M Motherboard...
  • Seite 145 - 소비자용 적외선 모듈 헤더 1 개 - 프린트 포트 헤더 1 개 - COM 포트 헤더 1 개 - CPU/ 섀시 / 전원 팬 커넥터 - 24 핀 ATX 전원 헤더 - 4 핀 ATX 12V 파워 콘넥터 - 전면부 오디오 콘넥터 ASRock B75M Motherboard...
  • Seite 146 MediaEspresso 6.5 평가판 , ASRock MAGIX Multimedia Suite - OEM 특점및 특성 - ASRock Extreme Tuning Utility (AXTU) ( 주의 10 참조 ) - ASRock Instant Boot - ASRock Instant Flash ( 주의 11 참조 ) - ASRock APP Charger ( 주의 12 참조 ) - ASRock SmartView ( 주의...
  • Seite 147 실제 메모리 크기는 4 GB 이하일 수 있습니다 . 64 비트 CPU 와 Windows ® 의 경우 그런 한계가 없습니다 . ASRock XFast RAM 을 사용하여 Windows 에서 사용할 수 없는 메모리를 이용할 수 있습니다 . PCIE1 슬롯은 최대 3 세대 속도까지 지원합니다 . PCI Express 를 3G 속도로...
  • Seite 148 (Intelligent Energy Saver) 의 경우 , 전압 조절기로 출력위상의 수를 줄여 CPU 코어가 유휴 상태일 때 컴퓨터 성능을 저하시키지 않으면서 효율을 높일 수 있습니다 . ASRock 의 AXTU (Extreme Tuning Utility) 의 작동 절차는 당 사의 웹 사이트를 참조하십시오 .
  • Seite 149 Photoshop 속도를 5 배 증가 시킵니다 . ASRock XFast RAM 의 또 다른 장점 은 SSD 또는 HDD 의 액세스 빈도를 줄여 수명을 확장 늘입니다 . 17. ASRock Crashless BIOS 로 실패 없이 BIOS 를 업데이트할 수 있습니다 . BIOS 업데이트 중에 전원 공급이 끊긴 후 전원이 다시 공급되면 ASRock Crashless BIOS 가...
  • Seite 150 직후에는 CMOS 를 삭제하지 마십시오 . BIOS 를 업데이트하자마자 CMOS 를 삭제해야 하는 경우 먼저 시스템을 부팅하고 CMOS 를 종료하고 삭제 작업을 해 야 합니다 . CMOS 배터리를 제거할 경우에만 암호 , 날짜 , 시간 , 사용자 기본 프 로파일 , 1394 GUID, MAC 주소가 삭제됩니다 . ASRock B75M Motherboard...
  • Seite 151 2 페이지 , 9 번 항목 참조 ) 속도를 지원합니다 . 시리얼 ATA(SATA) SATA 데이터 케이블의 임의적 데이터 케이블 인 측을 마더보드의 SATA / SATA2 / SATA3 하드 디스크 ( 선택 사양 ) 혹은 SATA2 / SATA3 커넥터 에 연결합니다 . ASRock B75M Motherboard...
  • Seite 152 (2 페이지 , 22 번 항목 참조 ) 전면부 오디오 콘넥터 이 콘넥터는 오디오 장치를 하게 조절하고 연결할 수 있는 전면 (9 핀 HD_AUDIO1) 오디오 인터페이스 입니다 . ( 2 페이지 , 30 번 항목 참조 ) ASRock B75M Motherboard...
  • Seite 153 섀시 전면 패널의 전원 상태 표시등에 연결합니다 . 시스템이 작동하고 있 을 때는 LED 가 켜져 있습니다 . 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입니다 . 시스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상 태에 있을 때는 LED 가 꺼져 있습니다 . ASRock B75M Motherboard...
  • Seite 154 더보드의 CPU 팬 커넥터에 3 핀 CPU 팬을 연결하려면 1-3 번 핀에 연결 하십시오 . 1-3 번 핀에 연결됨 3 핀 팬 설치 ATX 전원 헤더 ATX 전원 공급기를 이 헤더에 연결하십시오 . (24 핀 ATXPWR1) (2 페이지 , 6 번 항목 참조 ) ASRock B75M Motherboard...
  • Seite 155 ATX 12V 전원 공급기를 이 헤 더에연결하십시오 . (4 핀 ATX12V1) (2 페이지 , 2 번 항목 참조 ) 시리얼포트 컨넥터 이 콘넥터는 시리얼 포트 모듈을 지원합니다 . (9 핀 COM1) (2 페이지 , 24 번 항목 참조 ) ASRock B75M Motherboard...
  • Seite 156 랍니다 . 만일 고객님의 컴퓨터가 “AUTORUN” 이 가능하다면 자동으로 메인 메 뉴를 모니터에 디스플레이 시켜 줄 것입니다 . 만일 자동으로 메인 메뉴가 나타나지 않는다면 , 보조 CD 의 디스플레이 메뉴 안에 있는 ASRSETUP.EXE 더블 클릭하여 주시기 바랍니다 . ASRock B75M Motherboard...
  • Seite 157 てください。 www.asrock.com/support/index.asp 1.1 パッケージ内容 ASRock B75M マザーボード： (Micro ATX フォームファクター : 9.6-in x 8.4-in, 24.4 cm x 21.3 cm) ASRock B75M クイックインストレーションガイド ASRock B75M サポート CD 2 x シリアル ATA (SATA) データケーブル（オプション） 1 x I/O パネルシールド ASRockからのお知らせ ... ® Windows...
  • Seite 158 HD グラフィックス内蔵ビジュアルのサポート :Intel ® ® Quick Sync Video 2.0、Intel InTru 3D、Intel Clear ® ® Video HD Technology、Intel Insider 、Intel Graphics 2500/4000 ® - Intel Ivy Bridge CPU を搭載した DirectX 11、Pixel ® Shader 5.0。Intel Sandy Bridge CPU を搭載した ASRock B75M Motherboard...
  • Seite 159 アをサポート , NCQ, AHCI および Hot Plug ( ホットプラグ ) 機 能 USB 3.0 - 4 x リア USB 3.0 ポート、USB 1.0/2.0/3.0 に最高 5Gb/s ま で対応 コネクター - 5 x SATA2 3.0Gb/ 秒コネクタが、NCQ, AHCI および Hot Plug ( ホットプラグ ) 機能 ASRock B75M Motherboard...
  • Seite 160 - ASRock Extreme チューニングユーティリティ (AXTU) ( 注意 10 参照 ) - ASRock インスタントブート - ASRock Instant Flash ( 注意 11 参照 ) - ASRock APP ヱャージャー ( 注意 12 を参照 ) - ASRock SmartView ( 注意 13 を参照 ) - ASRock XFast USB ( 注意 14 を参照 ) - ASRock XFast LAN ( 注意...
  • Seite 161 Blocker を含め、いくつかのアプリケーションがあります。 このマザーボードは、デュアルヱャンネルメモリーテクノロジー (Dual Channel Memory Technology）をサポートしております。デュアルヱャンネ ルメモリーテクノロジを実行する前に、正しいインストール法を理解する為に 16 ページのメモリーモジュールのインストレーションガイドをお読みください。 ® オペレーティングシステム制限のため、Windows 7 / Vista / XP 使 用下において、システム使用のリザーブに対する実際の記憶容量は 4GB 未 ® 満である可能性があります。64 ビット CPU の Windows OS に対しては、その ® ような制限はありません。ASRock XFast RAM を使って Windows が使 用できないメモリを利用することができます。 ASRock B75M Motherboard...
  • Seite 162 7 64-bit / 7 上でのみ使用できま す。ディープカラーを使用できるのは、ディスプレイが EDID で 12bpc をサ ® ポートしている場合だけです。HBR は Windows 7 64-bit / 7 / Vista 64-bit / Vista で使用できます。 ASRock Extreme Tuning Utility (AXTU) は、分かりやすいインターフェ イスでさまざまなシステム機能を微調整するオールインワンツールで、ハード ウェアモニタ、ファンコントロール、オーバークロッキング、OC DNA、ES などを 含んでいます。ハードウェアモニタでは、システムの主要な読み込みを示しま す。ファンコントロールでは、調整するファン速度と温度を示します。オーバーク ロッキングでは、CPU 周波数をオーバークロックして最適のシステムパフォーマ ンスを出すことができます。OC DNA では、プロファイルとして OC 設定を保存...
  • Seite 163 提供します。LAN アプリケーション優先順位：アプリケーションの理想的な優先 順位を設定し、新しいプログラムを追加することができます。ゲームの低いレ イテンシ : オンラインゲームの優先順位を高く設定した後に、ゲームのレイテン シを下げることができます。トラフィックの成形 :Youtube HD ビデオを視聴し ながらファイルをダウンロードできます。データのリアルタイムの分析 : ステー タスウィンドウがあれば、現在転送しているデータストリームを容易に認識でき ます。 ASRock XFast RAM は、AXTU（ASRock Extreme Tuning Utility）を ® 含む新機能です。Windows オペレーティングシステム 32 ビット CPU の下 では使用できないメモリ空間を利用します。 ASRock XFast RAM は、以前 に訪れたウェブサイトの表示にかかる時間を短縮し、これまで以上に迅速に ネットサーフィンを行えるようにします。 また、Adobe Photoshop の処理速 度を 5 倍に押し上げます。 ASRock XFast RAM の他の利点は、お使い...
  • Seite 164 トシンクの間に放熱グリースをスプレイするのが効果的です。 コンボクーラーオプション (C.C.O.) では、Socket LGA 775、LGA 1155 と LGA 1156 の 3 つの異なる CPU クーラータイプを採用できる、柔軟なオプショ ンを用意しています。すべての 775 と 1156 CPU ファンを使用できるわけで はないことにご注意ください。 ® ® ASRock XFast RAM は、Microsoft Windows XP / XP 64 ビット準 ® 拠によりサポートされません。Intel Smart Connect テクノロジおよび ®...
  • Seite 165 ( ページ２アイテム 31 参照） CMOS の消去 デフォルト設定 注 : CLRCMOS1 により、CMOS のデータをクリアできます。システムパラメータをクリアしデフォルト設定にリ セットするには、コンピュータの電源をオフにし、電源装置から電源コードを抜いてください。15 秒待って から、ジャンパキャップを使用して CLRCMOS1 のピン 2 とピン 3 を 5 秒間ショートしてください。ただし、 BIOS 更新の後すぐには CMOS をクリアしないでください。BIOS の更新の終了後直ちに CMOS をクリア する必要がある場合、まずシステムを起動してからシャットダウンし、その後クリア CMOS アクションを実 行する必要があります。パスワード、日付、時刻、ユーザーデフォルトのプロファイルを忘れずにメモして ください。1394 GUID と MAC アドレスは、CMOS バッテリを取り外した場合のみ消去されます。 ASRock B75M Motherboard...
  • Seite 166 アイテム 8 を参照 す。 SATA3_0: ページ 2, アイテム 9 を参照 シリアル ATA（SATA） SATA データケーブルのどちらかの端 データケーブル（オプション） をマザーボードの SATA / SATA2 / SATA3 ハードディスク、または SATA2 / SATA3 コネクタに接続できます。 プリントポートヘッダ これはプリントポートケーブル用のイン ターフェイスで、プリンタデバイスの接 (25 ピン LPT1) 続を可能にします。 ページ２, アイテム 25 を参照 ASRock B75M Motherboard...
  • Seite 167 (9 ピン HD_AUDIO1) フロンとオーディオパネルのためのイン ページ２, アイテム 30 を参照 ターフェイスです。 ハイディフィニションオーディオはジャックセンシングをサポートしますが、 正しく機能するためにシャーシのパネルワイヤが HDA をサポートする必 要があります。このマニュアルとシャーシのマニュアルの指示に従って、シ ステムを取り付けてください。 AC’97 オーディオパネルを使用する場合、次のように前面パネルのオー ディオヘッダに取り付けてください。 Mic_IN (MIC) を MIC2_L に接続します。 Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接続します。 Ground (GND) を Ground (GND) に接続します。 ASRock B75M Motherboard...
  • Seite 168 前面パネルに付いている電源スイッチに接続します。電源スイッチによるシス テム電源オフ方法を設定して変更することも可能です。 RESET ( リセットスイッヱ ): シャーシの前面パネルに付いているリセットスイッチに接続します。コンピュータ がフリーズし、 正常な再起動をしない場合は、 リセットスイッチを押してコンピュー タを再起動します。 PLED ( システム電源 LED): シャーシの前面パネルに付いている電源ステータスインジケータに接続しま す。LED は、システムが動作しているときに点灯します。LED はシステムが S1/S3 スリープ状態のときに点滅します。システムが S4 スリープ状態になる か、電源オフ (S5) になると、LED は消灯します。 HDLED ( ハードドライブアクティビティ LED): シャーシの前面パネルに付いているハードドライブアクティビティ LED に接続 します。LED は、ハードドライブがデータの読み込みまたは書き込み動作をし ているときに点灯します。 ASRock B75M Motherboard...
  • Seite 169 ページ２, アイテム 4 を参照 このマザーボードでは 4 ピン CPU ファン ( クワイエットファン ) がサポートされていますが、ファ ン速度コントロール機能がない場合でも、3 ピン CPU ファンは正常に作動します。3 ピン CPU ファンをこのマザーボードの CPU ファンコネクタに接続しようとしている場合、ピン 1-3 に接続してください。 接続されたピン 1-3 3 ピンファンのインストール ATX パワーコネクタ ATX 電源コネクタを接続します。 (24 ピン ATXPWR1) ページ２, アイテム 6 を参照 ASRock B75M Motherboard...
  • Seite 170 ます。20 ピン ATX 電源を使用するには、ピン 1 およびピン 13 と 共に電源装置にプラグを差し込みます。 20 ピン ATX 電源装置の取り付け ATX 12V コネクタ ATX 電 12V 源コネクタを接続します。 (4 ピン ATX12V1) ページ２, アイテム 2 を参照 シリアルポートヘッダ この COM1 ヘッダは、シリアルポートモ ジュールをサポートします。 (9 ピン COM1) ページ２, アイテム 24 を参照 ASRock B75M Motherboard...
  • Seite 171 このマザーボードは Microsoft Windows 7 / 7 64-bit / Vista / Vista bit / XP / XP 64-bit といった様々なマイクロソフト ウインドウズ オペレーティングシ ステムをサポートします。マザーボードに付属しているサポート CD はマザーボードの特徴 を有効にするために必要なドライバやユーティリティを含んでいます。サポート CD を使用 するには、CDROM ドライブに CD を挿入してください。AUTORUN 機能が有効な場合、自動 的にメインメニュウが立ち上がります。AUTORUN 機能が無効な場合、サポート CD 内にあ る ASRSETUP.EXE をダブルクリックすることにより、メインメニュウが立ち上がります。 ASRock B75M Motherboard...
  • Seite 172 1. 主板簡介 謝謝你采用了華擎 B75M 主板 , 本主板由華擎嚴格制造 , 質量可靠 , 穩定性好 , 能夠 獲得卓越的性能。本安裝指南介紹了安裝主板的步驟。更加詳細的主板信息可參看驅 動光盤的用戶手冊。 由于主板規格和 BIOS 軟件將不斷升級 , 本手冊之相關內容變更恕不另行 通知。請留意華擎网站上公布的升級版本。你也可以在華擎網站找到最新 的顯卡和 CPU 支持表。 華擎网址：http://www.asrock.com 如果您需要與此主板有關的技術支持 , 請參觀我們的網站以了解您使用機 種的規格信息。 www.asrock.com/support/index.asp 1.1 包裝盒內物品 華擎 B75M 主板 (Micro ATX 規格 : 9.6 英吋 X 8.4 英吋 , 24.4 厘米 X 21.3 厘米 ) 華擎...
  • Seite 173 DirectX 10.1 技術 - 最大共享內存 1760MB（見警告 7） - 支持三個 VGA 輸出選項 :D-Sub、DVI-D 和 HDMI（見警告 8） - 支持 HDMI 1.4a, 最高分辨率達 1920x1200 @ 60Hz - 支持 DVI, 最高分辨率達 1920x1200 @ 60Hz - 支持 D-Sub, 最高分辨率達 2048x1536 @ 75Hz ASRock B75M Motherboard...
  • Seite 174 - 1 x 打印機端口接針 - 1 x 串行接口 - CPU/ 機箱 / 電源風扇接頭 - 24 針 ATX 電源接頭 - 4 針 12V 電源接頭 - 前置音頻面板接頭 - 2 x USB 2.0 接針 ( 可支持 4 個額外的 USB 2.0 接口 ) ASRock B75M Motherboard...
  • Seite 175 支持光盤 - 驅動程序 , 工具軟件 , 殺毒軟件（測試版本 ),CyberLink MediaEspresso 6.5 試用版 , 華擎 MAGIX 多媒体套件 - OEM 獨家功能 - ASRock Extreme Tuning Utility (AXTU)（詳見警告 10） - 華擎即時開機功能 - 華擎 Instant Flash（見警告 11） - 華擎 APP Charger（見警告 12） - 華擎 SmartView（見警告 13）...
  • Seite 176 ® 在 EDID 中支持 12bpc 時 ,Deep Color 模式才會被開啟。只有 Windows 64 位元 /7/Vista 64 位元 /Vista 支持 HBR。 10、 ASRock Extreme Tuning Utility (AXTU) 是一個多合一的工具，可在用戶 友好的界面中微調不同的系統功能，包括硬件監控、風扇控制、超頻、O C DNA 和 IES。在 Hardware Monitor（硬件監控）中，顯示系統的主要參數。 在 Fan Control（風扇控制）中，顯示風扇速度和溫度，以便您進行調整。 在 Overclocking（超頻）中，您可以對 CPU 進行超頻，以优化系統性能。 在 OC DNA 中，您可以將自己的 OC 設置保存為配置文件，并与您的朋友共...
  • Seite 177 存在差异。 15、 華擎 XFast LAN 可提供更快的网絡訪問，包括以下諸多好處。网絡應用程 序优先級：您可以設置理想的應用程序优先級，并可以添加新程序。游戲 更少延遲：將在線游戰設置為較高的优先級，可降低游戰中的延遲。流量 定形：您可以在觀看 Youtube 高清視頻的同時進行文件下載。實時分析您 的數据：通過狀態窗口，您可以清楚地看到目前正在傳輸的是哪個數据流。 16、 ASRock XFast RAM 是 ASRock Extreme Tuning Utility (AXTU) 中加入 ® 的一項新功能。它能充分利用 Windows 操作系統 32-bit CPU 無法使用 的內存空間。ASRock XFast RAM 可縮短之前訪問過的网站的加載時間， 從而加快网絡衝浪速度。此外，它還能提升 Adobe Photoshop 運行的速度 高達五倍之多。ASRock XFast RAM 的另一項优勢是它能減少訪問 SSD 或...
  • Seite 178 21、 組合散熱器選項 ( C . C . O . ) 提供靈活的選項 , 讓您可使用三種不同的 C P U 散熱器類型 , 分別是 L G A775, L G A1155 與 L G A1156。請注意 : 並非所有的 775 和 1156 CPU 風扇都支持此功能。 ® ® 22、 Microsoft Windows XP / XP 64-bit 系統不支持 ASRock XFast RAM。 ® ® Microsoft Windows Vista /Vista 64 位元...
  • Seite 179 線帽將 C L R C M O S1 上的插針 2 和插針 3 短接 5 秒。但是，請勿在更新 B I O S 后 立即清除 C M O S。如果需要在更新 B I O S 后立即清除 C M O S，必須在執行 C M O S 清除操作之前，先啟動然后關閉系統。請注意，只有取出 C M O S 電池，密碼、 日期、時間、用戶默認配置文件、1394 GUID 和 MAC 地址才會被清除。 ASRock B75M Motherboard...
  • Seite 180 ( 見第 2 頁第 25 項 ) USB 2.0 擴展接頭 除了位於 I/O 面板的兩個默認 USB 2.0 接口之外，這款主板有 (9 針 USB_6_7) 兩組 USB 2.0 接針。 這組 USB 2.0 ( 見第 2 頁第 20 項 ) 接針可以支持兩個 USB 2.0 接 口。 ASRock B75M Motherboard...
  • Seite 181 D. MIC_RET 和 OUT_RET 僅用于 HD 音頻面板。 您不必將它們連接到 AC’ 97 音頻面板。 E. 開啟前置麥克風。 ® 在 Windows XP / XP 64 位元操作系統中 : 選擇”Mixer”。選擇”Recorder”。接著點擊”FrontMic”。 ® 在 Windows 7 / 7 64 位元 / Vista / Vista 64 位元操作系統中 : 在 Realtek 控制面板中點擊”FrontMic”。調節”Recording Volume”。 ASRock B75M Motherboard...
  • Seite 182 CHA_FAN1 支持風扇控制。 ( 見第 2 頁第 10 項 ) FAN_SPEED_CONTROL PWR_FAN_SPEED (3 針 PWR_FAN1) +12V ( 見第 2 頁第 1 項 ) CPU 風扇接頭 請將 CPU 風扇連接線接到這個接 頭，讓黑線與接地的針腳相接。 (4 針 CPU_FAN1) ( 見第 2 頁第 4 項 ) ASRock B75M Motherboard...
  • Seite 183 Pin 1 和 Pin 13 插上電源接頭。 20-Pin ATX 電源安裝說明 ATX 12V 接頭 請將一個 ATX 12V 電源供應器接 到這個接頭。 (4 針 ATX12V1) ( 見第 2 頁第 2 項 ) 串行接口連接器 這個 COM1 端口支持一個串行接 口的外設。 (9 針 COM1) ( 見第 2 頁第 24 項 ) ASRock B75M Motherboard...
  • Seite 184 進行常規檢驗。如果你需要在開機自檢 ( P O S T ) 之后進入 B I O S 設置程序，請按下 <Ctrl>+<Alt>+<Delete> 鍵重新啟動電腦，或者按下系統面板上的重啟按鈕。有關 BIOS 設置的詳細信息，請查閱隨機支持光盤裡的用戶手冊 (PDF 文件 )。 3. 支持光盤信息 ® ® 本主板支持各種微軟視窗操作系統：Microsoft Windows 7/7 64 位元 /Vista Vista 64 位元 /XP/XP 64 位元。主板隨機支持光盤包含各種有助于提高主板效能的 必要驅動和實用程序。請將隨機支持光盤放入光驅裡，如果電腦的“自動運行”功能 已啟用，屏幕將會自動顯示主菜單。如果主菜單不能自動顯示，請查找支持光盤內的 “ASRSETUP.EXE”，并雙擊它，即可調出主菜單。 ASRock B75M Motherboard...
  • Seite 185 若您慾了解此產品的有毒有害物質或元素的名稱及含量說明，請參照以下表格及說 明。 有害物質或元素 部件名稱 鉛 (Pb) 鎘 (Cd) 汞 (Hg) 六价鉻 (Cr(VI)) 多溴聯苯 (PBB) 多溴二苯醚 (PBDE) 印刷電路板 及電子組件 外部信號連 接頭及線材 O: 表示該有毒有害物質在該部件所有均質材料中的含量均在 SJ/T 11363-2006 標準規定 的限量要求以下。 X: 表示該有毒有害物質至少在該部件的某一均質材料中的含量超出 SJ/T 11363-2006 標準 規定的限量要求，然該部件仍符合歐盟指令 2002/95/EC 的規範。 備註 : 此產品所標示之環保使用年限，系指在一般正常使用狀況下。 ASRock B75M Motherboard...
  • Seite 186 1. 主機板簡介 謝謝你採用了華擎 B75M 主機板 , 本主機板由華擎嚴格製造 , 品質可靠 , 穩定性好 , 能夠獲得卓越的性能。此快速安裝指南包括了主機板介紹和分步驟安裝指導。您可以 查看支持光碟裡的使用手冊了解更詳細的資料。 由於主機板規格和 BIOS 軟體將不斷更新 , 本手冊之相關內容變更恕不另 行通知。請留意華擎網站上公布的更新版本。你也可以在華擎網站找到最 新的顯示卡和 CPU 支援列表。 華擎網址：http://www.asrock.com 如果您需要與此主機板有關的技術支援 , 請參觀我們的網站以了解您使用 機種的規格訊息。 www.asrock.com/support/index.asp 1.1 包裝盒內物品 華擎 B75M 主機板 (Micro ATX 規格 : 9.6 英吋 x 8.4 英吋 , 24.4 公分 x 21.3 公分 ) 華擎...
  • Seite 187 Sandy Bridge CPU 支援 Pixel Shader 4.1、 DirectX 10.1 技術 - 最大共享記憶體 1760MB（見警告 7） - 支援三個 VGA 輸出選項 :D-Sub、DVI-D 和 HDMI（見警告 8） - 支援 HDMI 1.4a, 最高解析度達 1920x1200 @ 60Hz - 支援 DVI, 最高解析度達 1920x1200 @ 60Hz ASRock B75M Motherboard...
  • Seite 188 - 1 x 印表機接針 - 1 x 序列埠 - CPU/ 機箱 / 電源風扇接頭 - 24 針 ATX 電源接頭 - 4 針 12V 電源接頭 - 前置音效接頭 - 2 x USB 2.0 接頭 ( 可支援 4 個額外的 USB 2.0 接口 ) ASRock B75M Motherboard...
  • Seite 189 支援光碟 - 驅動程式 , 工具軟體 , 防毒軟體（試用版本 ),CyberLink MediaEspresso 6.5 試用版 , 華擎 MAGIX 多媒體套餐 - OEM 獨家功能 - ASRock Extreme Tuning Utility (AXTU)（詳見警告 10） - 華擎即時開機功能 - 華擎 Instant Flash（見警告 11） - 華擎 APP Charger（見警告 12） - 華擎 SmartView（見警告 13）...
  • Seite 190 7 / Vista / XP 下，供系統使用的 ® 實際記憶體容量可能小於 4GB。對於 Windows 作業系統搭配 64 位元 CPU 來說 , 不會存在這樣的限制。您可以透過 ASRock XFast RAM 來利用 Win- ® dows 無法使用的內存。 6、 僅 PCIE1 插槽可支援 Gen 3 速度。若要以 Gen 3 速度執行 PCI Express， 請務必安裝 Ivy Bridge CPU。如果安裝 Sandy Bridge CPU，則僅會以 PCI Express Gen 2 速度執行...
  • Seite 191 14、 華擎 XFast USB 可提升 USB 儲存裝置的效能（效能可能須視裝置特性而定）。 15、 華擎 XFast LAN 可提供更快的互聯網連接，包含以下諸多優勢。局域網優先 應用：您可以設置理想的優先應用程式，並可以添加新程式。減少遊戲延遲： 在設置優先級更高的網路遊戲時，可降低遊戲中的延遲。流量定形：您可以 在觀看 Youtube 高解析影片的同時還進行文件下載。及時分析您的數據：透 過狀態窗口，您可以清楚地看到目前正在傳輸的是哪個數據流。 16、 ASRock XFast RAM 是 ASRock Extreme Tuning Utility (AXTU) 中加入的 ® 一項新功能。它能充分利用 Windows 操作系統 32-bit CPU 無法使用的內 存空間。ASRock XFast RAM 可縮短之前訪問過的網站的讀取時間，從而加 快網路瀏覽速度。此外，它還能提升 Adobe Photoshop 執行的速度高達五倍...
  • Seite 192 21、 組合散熱片選項 (C.C.O.) 提供具有彈性的選項 , 讓您可使用三種不同的 CPU 散熱片類型 , 分別是 LGA775,LGA1155 與 LGA1156。請注意 : 並非所有的 775 和 1156 CPU 風扇都支援此功能。 ® ® 22、 Microsoft Windows XP / XP 64-bit 系統不支援 ASRock XFast RAM。 ® ® Microsoft Windows Vista /Vista 64 位元 / XP/XP 64 位元系統不支援...
  • Seite 193 註： C L R C M O S1 可供您清除 C M O S 中的資料。若要清除及重設系統參數並恢復為預設設 定，請先關閉電腦電源，並從電源插座中拔下電源線，等待 15 秒鐘之後，使用跳 線帽使 CLRCMOS1 的 pin2 及 pin3 短路 5 秒的時間。但請勿於更新 BIOS 後立即清除 CMOS。如需於更新 BIOS 後立即清除 CMOS，您必須先開機再關機，然後再執行 CMOS 清除操作。請注意，只有在移除 C M O S 電池的情況下，密碼、日期、時間、使用者 預設設定檔、1394 GUID 及 MAC 位址才會清除。 ASRock B75M Motherboard...
  • Seite 194 ( 見第 2 頁第 25 項 ) USB 2.0 擴充接頭 除了位於 I/O 面板的兩個 USB 2.0 接口之外，這款主機板有兩 (9 針 USB_6_7) 組 USB 2.0 接針。每組 USB 2.0 ( 見第 2 頁第 20 項 ) 接針可以支援兩個 USB 2.0 接口 。 ASRock B75M Motherboard...
  • Seite 195 D. MIC_RET 和 OUT_RET 僅用於 HD 音效面板。 您不必將它們連接到 AC’ 97 音效面板。 E. 開啟前置麥克風。 ® 在 Windows XP / XP 64 位元作業系統中 : 選擇”Mixer”。選擇”Recorder”。接著點選”FrontMic”。 ® 在 Windows 7 / 7 64 位元 / Vista / Vista 64 位元作業系統中 : 在 Realtek 控制面板中點選”FrontMic”。調整”Recording Volume”。 ASRock B75M Motherboard...
  • Seite 196 ( 見第 2 頁第 10 項 ) FAN_SPEED_CONTROL PWR_FAN_SPEED (3 針 PWR_FAN1) +12V ( 見第 2 頁第 1 項 ) CPU 風扇接頭 請將 CPU 風扇連接線接到這個接 頭，並讓黑線與接地的針腳相接 (4 針 CPU_FAN1) 。 ( 見第 2 頁第 4 項 ) ASRock B75M Motherboard...
  • Seite 197 著 Pin 1 和 Pin 13 插上電源接頭。 20-Pin ATX 電源安裝說明 ATX 12V 電源接口 請將 ATX 12V 電源供應器連接到 這個接頭。 (4 針 ATX12V1) ( 見第 2 頁第 2 項 ) 序列埠 這個序列埠 COM1 支援一個序列 埠的裝置。 (9 針 COM1) ( 見第 2 頁第 24 項 ) ASRock B75M Motherboard...
  • Seite 198 <Delete> 鍵重新啟動電腦，或者按下系統面板上的重開按鈕。功能設置程序儲存有主 板自身的和連接在其上的設備的缺省和設定的參數。這些訊息用於在啟動系統和系統 運行需要時，測試和初始化元件。有關 B I O S 設置的詳細訊息，請查閱隨機支援光碟 裡的使用手冊 (PDF 文件 )。 3. 支援光碟訊息 ® ® ® 本主板支援各種微軟 Windows 操作系統：Microsoft Windows 7/7 64 位元 / Vista /Vista 64 位元 /XP/XP 64 位元。主板附帶的支援光碟包含各種有助於提高主 板效能的必要驅動和實用程式。請將隨機支援光碟放入光碟機裡，如果系統的“自動 運行”功能已啟用，銀幕將會自動顯示主菜單。如果主菜單不能自動顯示，請查閱支 援光碟內的 ASRSETUP.EXE 文件並雙點它，即可調出主菜單。 ASRock B75M Motherboard...
  • Seite 199 1. Penjelasan Terima kasih telah membeli motherboard ASRock B75M, motherboard andal yang diproduksi berdasarkan kontrol kualitas tinggi ASRock secara konsisten. Mother- board ini memberikan performa terbaik dengan desain yang kokoh sesuai komitmen ASRock untuk kualitas dan daya tahan. Panduan Pemasangan Ringkas ini berisi pendahuluan tentang motherboard dan panduan pemasangan langkah demi langkah.
  • Seite 200 Ivy Bridge CPU, ® Pixel Shader 4.1, DirectX 10.1 dengan Intel Sandy Bridge - Ingatan sama Max. 1760MB - Tiga pilihan VGA Output: D-Sub, DVI-D dan HDMI - Mendukung HDMI 1.4a Technology dengan resolusi maksimal hingga 1920x1200 @ 60Hz ASRock B75M Motherboard...
  • Seite 201 - 5 x penghubung SATA2 3.0Gb/s, dapat menggunakan NCQ, AHCI dan fungsi Hot Plug - 3 x penghubung SATA3 6.0Gb/s - 1 x IR header - 1 x CIR header - 1 x port header Print - 1 x port header COM ASRock B75M Motherboard...
  • Seite 202 1.8V PLL, VTT, VCCSA Sokongan CD - Driver, Utilitas, Perangkat Lunak Antivirus (Versi Percobaan), CyberLink MediaEspresso 6.5 Versi Percobaan, ASRock MAGIX Multimedia Suite - OEM Fitur Unik - ASRock Extreme Tuning Utility (AXTU) - ASRock Instant Boot - ASRock Instant Flash...
  • Seite 203 - ErP/EuP Ready (memerlukan catu daya ErP/EuP ready) * Untuk informasi rinci, silakan kunjungi website kami: http://www.asrock.com ASRock B75M Motherboard...
  • Seite 204 (“xxx” is the device which contains your Windows installation files. Normally it is an optical drive.) You can also press <F11> to launch boot menu at system POST and choose the item “UEFI:xxx“ to boot. ® 4. Start Windows installation. ASRock B75M Motherboard...
