5.

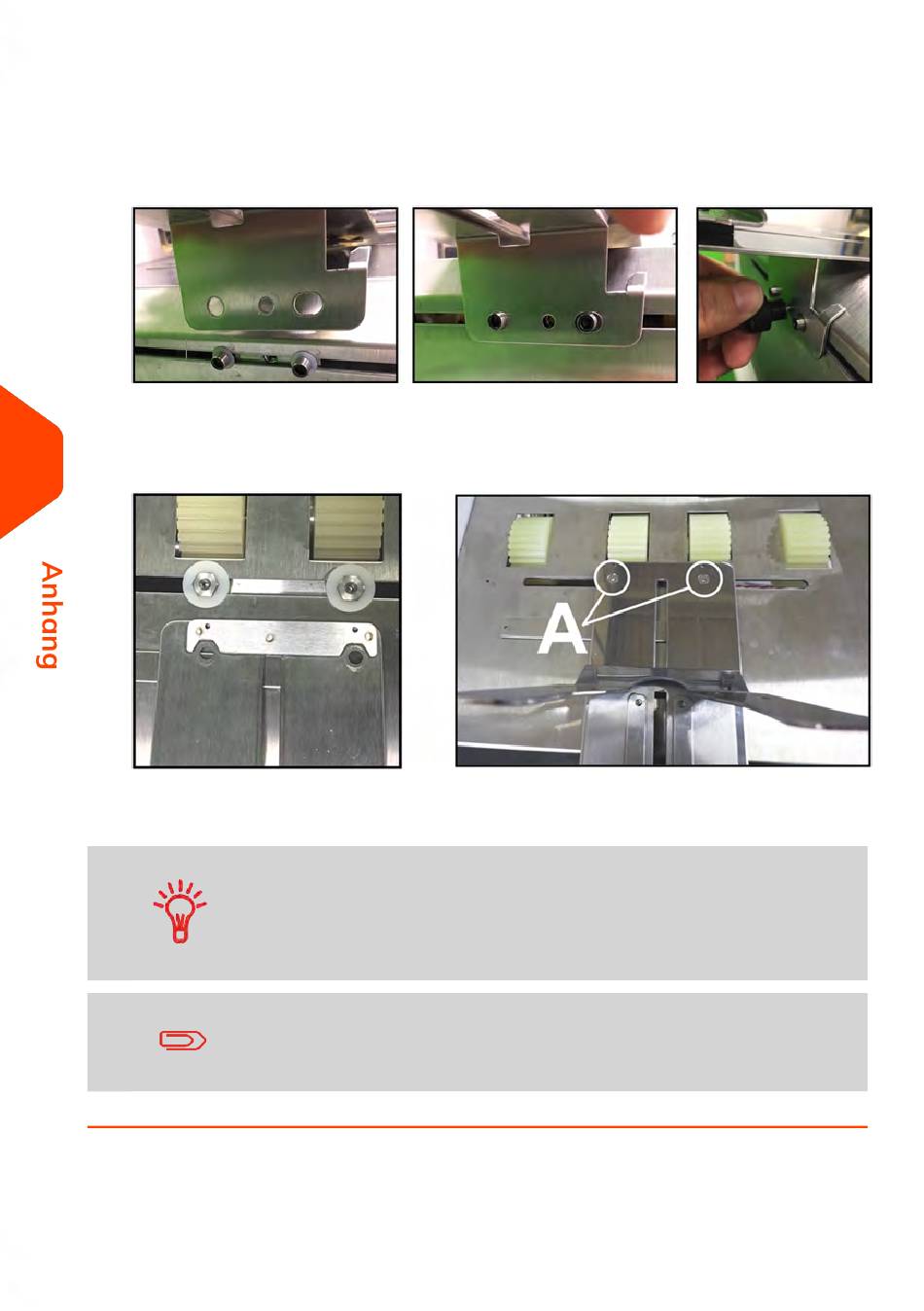

Montieren Sie die Baugruppe aus verlängerter hinterer Druckmaterialstütze und
Schlitten am Drucker.
a. Richten Sie die beiden äußeren Löcher in der Baugruppe aus hinterer
Druckmaterialstütze und Schlitten an den Bolzen (Innensechskantschrauben) aus.
Bauen Sie dann die in Schritt 2 ausgebaute Rändelschraube lose ein.
b. Bauen Sie die zwei in Schritt 1 ausgebauten Schrauben [A] ein, um die
Vorderseite der Baugruppe am Zuführungstisch zu befestigen. WICHTIG: Achten
Sie darauf, die Muttern an den Ausschnitten unten in der Führung am Montageblock
7
auszurichten, bevor Sie die Schrauben eindrehen und anziehen.
6.
Fertig. Stellen Sie die Baugruppe aus verlängerter hinterer Druckmaterialstütze
und Schlitten nach Bedarf ein.
254
Nachdem die verlängerte hintere Druckmaterialstütze
(47-116-06) eingebaut wurde, ist es normalerweise nicht
erforderlich, sie wieder vom Drucker abzubauen. Sie können die
originale hintere Druckmaterialstütze für eine mögliche spätere
Verwendung aufbewahren.
Teilenummer 47-116-06 wird in anderen Dokumentationen auch
als „lange Druckmaterialstütze" bezeichnet.
