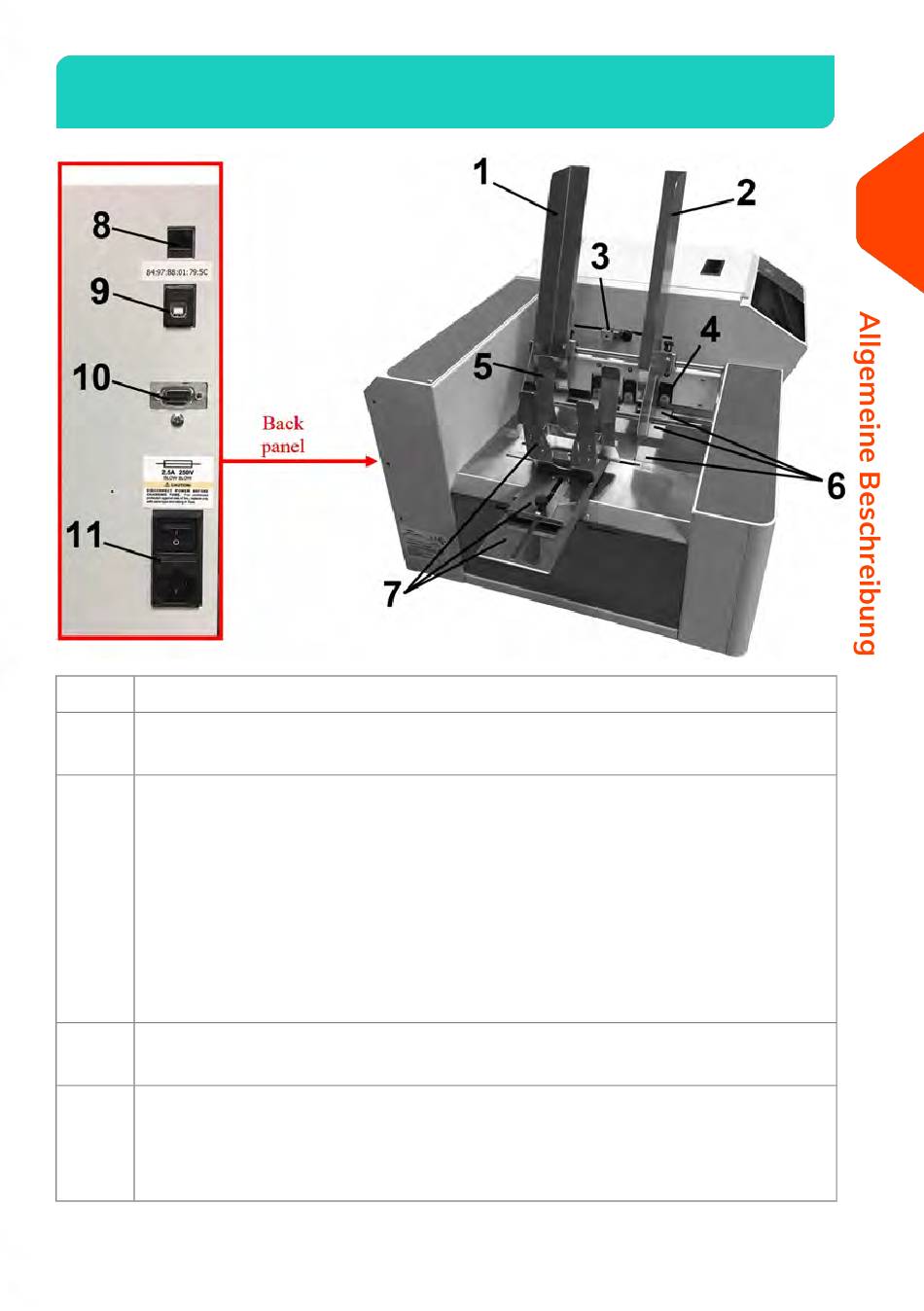

2.2 Ansicht der Zufuhrseite und der Anschlüsse
1 Innere Druckmaterialseitenführung: führt die Innenkante des Druckmaterials.
2 Äußere Druckmaterialseitenführung: führt die Außenkante des Druckmate-
rials.
3 Zuführungs-/Eingangssensorbaugruppe (einstellbar): enthält zwei Sensoren.
Der Zuführungssensor dient dem Messen/Überwachen der Druckmateriallänge
und steuert den Zeitpunkt der nächsten Zuführung. Der Eingangssensor er-
kennt die Vorderkante des Druckmaterials, sobald es in das Drucksystem
gelangt. Die Position kann auf unterschiedliche Druckmaterialbreiten/-posi-
tionen eingestellt werden und verhindert Problembereiche auf der Druckma-
terialoberfläche.
WICHTIG: Die Sensoreinheit muss über dem Druckmaterialpfad positioniert
werden.
4 Papiertrennungen (vier): trennen die Druckmaterialien während der Zuführung
voneinander.
5 Druckmaterialstützenverlängerungen: Die schmalen und breiten Druckma-
terialstützenverlängerungen ermöglichen die Verwendung von Druckmate-
rialien unterschiedlicher Breiten und Längen. Sie werden an der hinteren
Materialführung [7] angebracht.
