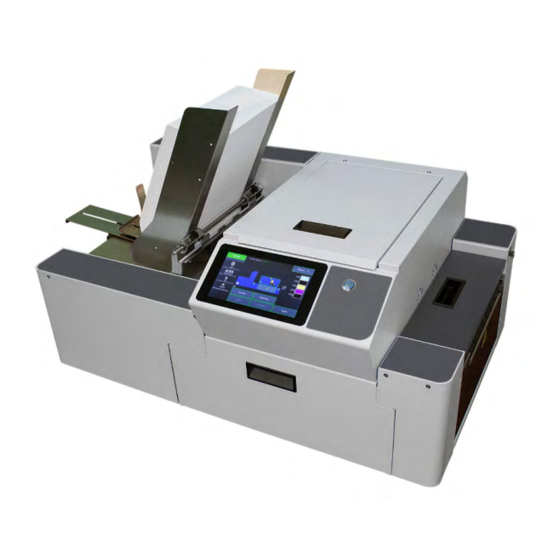

quadient MACH-6 Bedienungsanleitung

quadient MACH-6 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für MACH-6:
Inhaltsverzeichnis

Werbung

Quicklinks

Bedienungsanleitung
MACH-6

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für quadient MACH-6

Inhaltszusammenfassung für quadient MACH-6

  • Seite 1 Bedienungsanleitung MACH-6...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitsvorkehrungen Sicherheitsvorkehrungen ....................3 Allgemeine Beschreibung Vorderansicht ........................7 Ansicht der Zufuhrseite und der Anschlüsse ............9 Drucksystemansicht (unter der Druckkopfklappe) ..........11 Tintenkartuschenansicht (hinter der Tintenkartuschenklappe) ......13 Druckbereichsansicht (unter der Funktionseinheit) ..........15 Installieren des Druckers Vor Verwendung des Druckers ..................19 Transportüberprüfung ....................20 Erforderliche Werkzeuge .....................21 Wählen eines Standorts ....................22 Betriebsbedingungen ....................23...
  • Seite 3 Wartung Reinigen des Druckers und der Druckerkomponenten ........187 Vorbereiten des Druckers auf den Transport ............208 Hinweise zur Problembehandlung Memjet®-Druckkopf ....................221 Drucker ..........................223 Fehler und Warnungen ....................228 Anhang Anhang A: Druckerspezifikationen ................243 Anhang B: Verbrauchsmaterialien und optionale Hardware .......245 Anhang C: Sicherungs-/Übertragungsanschluss ..........246 Anhang D: Führungssatz für kleines Druckmaterial ........249 Anhang E: Verlängerte hintere Druckmaterialstütze ........251...

  • Seite 4: Sicherheitsvorkehrungen

    Sicherheitsvorkehrun- Sicherheitsvorkehrungen ............3...

  • Seite 6: Sicherheitsvorkehrungen

    Sicherheitsvorkehrungen BEI SACHGEMÄSSEM GEBRAUCH VERURSACHT DIESES GERÄT KEINE PROBLEME. BEACHTEN SIE DIE SICHERHEITSVORKEHRUNGEN BEIM EINSATZ DES MACH 6-DRUCKERS. LESEN SIE DIESES HANDBUCH VOR VERWENDUNG DES DRUCKERS UND BEACHTEN SIE DIE EMPFOHLENEN VORGEHENSWEISEN, SICHERHEITSWARNUNGEN UND ANLEITUNGEN: • Halten Sie Hände, Schmuck und Kleidung fern von Rollen, Walzen und anderen beweglichen Teilen.
  • Seite 7 Branchenstandards als zuverlässig erachtet werden. Diese Informationen sind nach bestem Wissen in jeder Hinsicht zutreffend. Weder Neopost USA noch die Beauftragten und Mitarbeiter haften für Fehler in diesem Dokument. MemjetTM ist eine eingetragene Marke. Alle anderen Marken sind Eigentum der jeweiligen Inhaber. Alle Rechte vorbehalten.

  • Seite 8: Allgemeine Beschreibung

    Allgemeine Beschrei- bung Vorderansicht ................7 Ansicht der Zufuhrseite und der Anschlüsse ......9 Drucksystemansicht (unter der Druckkopfklappe) ...11 Tintenkartuschenansicht (hinter der Tintenkartuschenklappe) ............13 Druckbereichsansicht (unter der Funktionseinheit) ..15...

  • Seite 10: Vorderansicht

    Vorderansicht Touchscreen (Bedienfeld): zeigt das Menü und Informationen zum Drucker- status an. An diesem Touchscreen können Sie die Druckermerkmale einstellen und Druckerfunktionen steuern. Druckkopfklappe: Zugang zu Drucksystem, Druckkopf und Servicestation. HINWEIS: Alle Klappen müssen geschlossen bleiben, während der Drucker arbeitet (Druck, Wartung). Soft-Ein-/Ausschalter: Ein- und Ausschalten des Drucksystems.
  • Seite 11 Funktionseinheit: oberer Teil des Drucksystems mit Druckkopf und Service- station. Wird in Abhängigkeit von der Einstellung der Druckmaterialstärke angehoben/abgesenkt. Um die Funktionseinheit (hinten angeschlagen) zu öffnen und Zugang zum Druckmaterialpfad/Druckbereich zu erlangen, öffnen Sie die Tintenkartuschen- klappe [5] und ziehen dann an der Verriegelung der Funktionseinheit [A]. Datensicherungs-/-übertragungsanschluss: System-/Debugprotokolldateien und gespeicherte Aufträge auf einem USB-Stick sichern.

  • Seite 12: Ansicht Der Zufuhrseite Und Der Anschlüsse

    Ansicht der Zufuhrseite und der Anschlüsse Innere Druckmaterialseitenführung: führt die Innenkante des Druckmaterials. Äußere Druckmaterialseitenführung: führt die Außenkante des Druckmate- rials. Zuführungs-/Eingangssensorbaugruppe (einstellbar): enthält zwei Sensoren. Der Zuführungssensor dient dem Messen/Überwachen der Druckmateriallänge und steuert den Zeitpunkt der nächsten Zuführung. Der Eingangssensor er- kennt die Vorderkante des Druckmaterials, sobald es in das Drucksystem gelangt.
  • Seite 13 Zuführungsrollen (zwölf): transportieren das Druckmaterial aus dem Einzugs- bereich in das Drucksystem. Hintere Druckmaterialstütze/Schlitten: transportiert Druckmaterial zum Papiertrennungsbereich. Die schmalen und breiten Druckmaterialstützenver- längerungen werden an dieser Komponente angebracht. Netzwerkanschluss: Hier wird das Ethernet-Kabel zum Drucker eingesteckt. USB-Anschluss: Hier wird das USB-Kabel in den Drucker eingesteckt. Schnittstellenanschluss: DB-9-Schnittstelle zum Verbinden des Druckers mit anderen Geräten (für künftige Verwendung).

  • Seite 14: Drucksystemansicht (Unter Der Druckkopfklappe)

    Drucksystemansicht (unter der Druckkopf- klappe) Schlittenmotor der Servicestation: fährt die Servicestation unter der Druck- kopfbaugruppe für Inspektion, Reinigung oder Wartung ein oder aus. Tintenanschlussstücke: verbinden die Tintenschläuche mit der Druckkopfkar- tusche. Die Druckkopfverriegelung fährt aus und löst die Anschlussstücke vom Druckkopf. Druckkopfverriegelung: verbindet im geschlossenen Zustand die drehbaren Tintenanschlussstücke mit der Druckkopfkartusche.
  • Seite 15 Druckkopfkartusche: Memjet®-Druckkopf für einen 222,8 mm [8,77 Zoll] breiten Vollfarbendruckbereich. Servicestation: pflegt den Druckkopf. Die Druckkopfeinheit wird angehoben und die Servicestation fährt unter den Druckkopf, um den Druckkopf zu warten oder abzudecken. Die Servicestation wird unter dem Druckkopf herausgefahren und die Druckkopfeinheit in eine für den Druck oder die Schlitteninspektion geeignete Position abgesenkt.

  • Seite 16: Tintenkartuschenansicht (Hinter Der Tintenkartuschenklappe)

    Tintenkartuschenansicht (hinter der Tinten- kartuschenklappe) Riegel der Funktionseinheit: ermöglicht das Öffnen der Funktionseinheit zum Beseitigen von Druckmaterialstaus, zum Einsetzen/Austauschen von Druck- platte und Tropfschale und zum Reinigen. Ziehen Sie den Riegel zum Öffnen nach außen. Tintenkartuschenriegel: fixieren die Tintenkartuschen in den Schächten. HINWEIS: Stellen Sie sicher, dass der untere Teil der Riegel auf beiden Seiten eingerastet ist.
  • Seite 17 Resttintenbehälter: nimmt die vom System abgegebene Resttinte auf. Dieses Fach ist mit einem saugfähigen Material gefüllt. Dieser Behälter muss ausgetauscht werden, wenn das saugfähige Material gesättigt ist. Inspizieren Sie den Behälter regelmäßig. Die Laschen auf der linken und der rechten Seite sichern den Behälter am Gehäuse. Achten Sie darauf, dass die Laschen einrasten.

  • Seite 18: Druckbereichsansicht (Unter Der Funktionseinheit)

    Druckbereichsansicht (unter der Funktions- einheit) Reflektor des Eingangssensors: reflektiert den Sensorstrahl zum Druckmate- rialeingangssensor. Die Vorderkante des Druckmaterials wird erkannt, wenn es zwischen Eingangssensor und Reflektor bewegt wird. Papierpfadfläche: Metallblech, das das Druckmaterial beim Transport durch den Druckbereich trägt. Schalter „Funktionseinheit offen“: signalisiert dem Drucker, dass der Riegel der Funktionseinheit gelöst und die Funktionseinheit geöffnet wurde.
  • Seite 19 Ausgabesternradgruppe: Die Sternräder transportieren frisch bedrucktes Druckmaterial bei nur minimaler Druckbildübertragung aus dem Druckbereich. Druckmaterialwalzen: transportieren das Druckmaterial durch den Druckbe- reich. Druckmaterial-Transportbänder: transportieren bedrucktes Druckmaterial aus dem Drucker. Druckplatte und Tropfschale: befinden sich unter dem Druckkopf. Die Druckplatte stützt das Druckmaterial beim Bedrucken. Der Drucker wird mit zwei unterschiedlichen Druckplatten (hoch und niedrig) geliefert.

  • Seite 20: Installieren Des Druckers

    Installieren des Druckers Vor Verwendung des Druckers ..........19 Transportüberprüfung ..............20 Erforderliche Werkzeuge ............21 Wählen eines Standorts ............22 Betriebsbedingungen ..............23 Auspacken ...................24 Auspacken ........................24 Entfernen der Transportsicherungen und Versandmaterialien ..............30 Einbauen der Druckplatten- und Tropfschalenbaugruppe ......................32 Einbau der Druckplatten- und Tropfschalenbaugruppe .........33 Anbringen der Druckmaterialseitenführungen und der hinteren Druckmaterialstütze samt Schlitten ....36 Anbringen der Druckmaterialseitenführungen (innere und äußere) ...36...
  • Seite 21 Anschließen des Druckers via USB ................67 Verbinden des Druckers über ein Netzwerk (Ethernet-Verbindung) ............................71...

  • Seite 22: Vor Verwendung Des Druckers

    Vor Verwendung des Druckers • Inspizieren Sie die Lieferung. Prüfen Sie die Verpackung bei Erhalt und informieren Sie das Transportunternehmen bei Schäden. • Legen Sie das benötigte Werkzeuge bereit. • Wählen Sie einen Aufstellort für den Drucker. • Packen Sie den Zubehörkartons aus und prüfen Sie den Inhalt. •...

  • Seite 23: Transportüberprüfung

    Transportüberprüfung Der Drucker wird in einer entsprechenden Verpackung ausgeliefert, damit er bei normalen Beförderungsbedingungen sein Ziel ohne Schäden erreicht. Melden Sie dem Versandträger eventuelle Beschädigungen. Der Versandträger ist für alle während des Transports auftretenden Beschädigungen verantwortlich. Transport und Lagerung sollten unter den folgenden Bedingungen erfolgen: •...

  • Seite 24: Erforderliche Werkzeuge

    Erforderliche Werkzeuge • Universalmesser und Schere zum Öffnen der Verpackung • Schneidzange (Drahtzange) zum Aufschneiden der gelben Kabelbinder, mit denen die Abstreifermotorgruppe am Schlitten der Servicestation befestigt ist • Rollgabelschlüssel (klein) zum Gegenhalten der Muttern beim Ausbauen der Schrauben, mit denen die Baugruppe aus hinterer Druckmaterialstütze und Schlitten befestigt ist •...

  • Seite 25: Wählen Eines Standorts

    Wählen eines Standorts Stellen Sie den Drucker auf einen stabilen, waagerecht stehenden Arbeitstisch oder Schrank. Die Entfernung zu Wänden muss mindestens 23 cm betragen. Stellen Sie folgendermaßen sicher, dass Tisch und Drucker gerade stehen: • Prüfen Sie mit einer Wasserwaage, ob der Tisch gerade steht (von vorne nach hinten und von links nach rechts).

  • Seite 26: Betriebsbedingungen

    Betriebsbedingungen Der Betrieb sollte unter den folgenden Bedingungen erfolgen: • Bei Temperaturen zwischen +15 °C und +35 °C (59 °F und 95 °F). • Bei einer relativen Luftfeuchtigkeit zwischen 20 % und 80 %, nicht kondensierend. • Bei einem Luftdruck zwischen 70 kPa und 105 kPa •...

  • Seite 27: Auspacken

    Auspacken Beachten Sie die unten dargestellte Reihenfolge beim Auspacken. Die Verpackungsmaterialien können von den hier gezeigten Materialien leicht abweichen. Bewahren Sie die Verpackung zur künftigen Verwendung an einem sicheren Ort auf. Zum sicheren Anheben des Druckers und zum Abstellen auf einem stabilen und waagerecht stehenden Arbeitstisch werden zwei Personen benötigt.
  • Seite 28 Umkarton abheben Innere Verpackungselemente entfernen. Tintenkartuschen und Zubehörkarton entnehmen.
  • Seite 29 Schaumstoff-Formteile entfernen Drucker vorsichtig anheben...

  • Seite 30: Inhalt Der Verpackung

    Drucker auf eine stabile waagerechte Fläche stellen Inhalt der Verpackung Lieferumfang des Druckers MACH 6:...
  • Seite 31 Baugruppe aus hinterer Druckmaterialstütze und Schlitten (Rändelschraube und Druckerbefestigungsschrauben) Tintenkartuschen (fünf, verpackt in Schaumstoff-Formstücken) – Cyan, Magenta, Gelb, Schwarz, Schwarz Druckkopfkartusche (in der Abbildung bereits der Verpackung entnommen) Druckmaterialstützenverlängerungen: schmal und breit (werden in die Schlitze der Baugruppe aus hinterer Druckmaterialstütze und Schlitten eingesteckt) Netzkabel Druckplatten- und Tropfschalenbaugruppe...
  • Seite 32 USB-Stick: enthält Druckertreiber, Benutzerhandbuch, Kurzanleitung und In- stallationsvideo. (Befindet sich an der Seitenwand des Druckers, siehe Abbildung.)

  • Seite 33: Entfernen Der Transportsicherungen Und Versandmaterialien

    Entfernen der Transportsicherungen und Versandmaterialien UM BESCHÄDIGUNGEN DES DRUCKERS ZU VERMEIDEN, DARF DER DRUCKER NICHT AN DEN NETZSTROM ANGESCHLOSSEN ODER HOCHGEFAHREN WERDEN, BEVOR ALLE TRANSPORTSICHERUNGEN UND VERPACKUNGSMATERIALIEN ENTFERNT WURDEN. Öffnen Sie die Druckkopfklappe. Entfernen Sie den unten dargestellten Schaumstoffblock. Die Farbe des Schaumstoffblocks kann abweichen.
  • Seite 34 Suchen Sie die beiden GELBEN Kabelbinder (siehe unten), schneiden Sie sie auf und entsorgen Sie die Reste. Für den Transport wird die Abstreifermotorbaugruppe mit Kabelbindern am Servicestationsschlitten befestigt. Schneiden Sie NICHT die weißen oder schwarzen Kabelbinder auf, mit denen die Tintenschläuche in Position gehalten werden. Entfernen Sie alle Teile der aufgeschnittenen gelben Kabelbinder aus dem Drucker.

  • Seite 35: Einbauen Der Druckplatten- Und Tropfschalenbaugruppe

    Einbauen der Druckplatten- und Tropfscha- lenbaugruppe Auf dem saugfähigen Material in neuen Druckplatten und Tropfschalen können Tintenablagerungen sichtbar sein. Das ist normal. Die Baugruppen werden im Rahmen der Qualitätskontrolle eingebaut und getestet und anschließend entnommen und im Zubehörkarton verpackt. Wählen Sie die gewünschte Druckplatte und setzen Sie sie in die Tropfschale ein: •...

  • Seite 36: Einbau Der Druckplatten- Und Tropfschalenbaugruppe

    Die Druckplatte muss richtig positioniert und vollständig auf die beiden beide Führungsstifte [A] in der Tropfschale gesetzt werden (siehe unten). Die Druckplatte muss unbedingt vollständig auf den beiden Führungsstiften [A] in der Tropfschale sitzen. Bei nicht ordnungsgemäßem Einbau können Probleme mit dem Transport des Druckmaterials (Schräglauf, Papierstau) und/oder Schäden am System auftreten.
  • Seite 37 Lösen Sie den Riegel der Funktionseinheit [B] und ziehen Sie ihn nach außen, um die Funktionseinheit freizugeben und anzuheben. Führen Sie die Laschen an den Seiten der Tropfschale in die Aussparungen des Druckergehäuses [C] ein (siehe unten). Die Laschen der Tropfschale müssen unbedingt in die Aussparungen im Druckergehäuse [C] greifen und die Druckplatte muss waagerecht liegen.
  • Seite 38 Verifizieren Sie, dass die Druckplatten- und Tropfschalenbaugruppe waagerecht im Drucker sitzt (siehe unten). Wenn die Vorder- oder Rückseite der Tropfschale nicht waagerecht steht, prüfen Sie, ob beide Laschen in die Aussparungen [C] eingreifen (siehe oben). Wenn die Vorderseite der Tropfschale nicht in den vorderen Schlitz [C] greift, haben Sie die Tropfschale möglicherweise verkehrt herum eingesetzt.

  • Seite 39: Anbringen Der Druckmaterialseitenführungen Und Der Hinteren Druckmaterialstütze Samt Schlitten

    Anbringen der Druckmaterialseitenführungen und der hinteren Druckmaterialstütze samt Schlitten Anbringen der Druckmaterialseitenführungen (innere und äußere) Bauen Sie die Schrauben aus den Montageblöcken aus (siehe Abbildung). An jedem Block befindet sich eine Halbrundkopfschraube und eine Senkschraube. Beachten Sie die Positionen der verschiedenen Schrauben.
  • Seite 40 Positionieren Sie die Aussparung (Ausschnitt) unten an der Führung über der STANGE (siehe Abbildung). Richten Sie die Führungen an den Bohrungen im Montageblock aus und setzen die Schrauben ein, um die Führung zu befestigen. Die Schrauben sind nicht gleich. Die Senkschraube [1] muss in die innere Senkbohrung und die Halbrundkopfschraube [2]...

  • Seite 41: Anbringen Der Baugruppe Aus Hinterer Druckmaterialstütze Und Schlitten

    Anbringen der Baugruppe aus hinterer Druckmaterialstütze und Schlitten Bauen Sie die Rändelschraube [3] (mit Unterlegscheibe) und die zwei Senkkopfschrauben [4] aus den Montageblöcken aus (siehe unten). Mit einem Rollgabeschlüssel kann die Mutter beim Ausbauen dieser beiden Schrauben gegengehalten und ihr Mitdrehen verhindert werden.
  • Seite 42 Richten Sie die Muttern am Montageblock aus, bevor Sie fortfahren. Die Unterseite der Baugruppe aus hinterer Druckmaterialstütze und Schlitten weist Ausschnitte auf, die auf die Muttern am Montageblock passen müssen. Im Bild ist die Führung umgedreht, damit Sie die Ausschnitte für die Muttern sehen.
  • Seite 43 Richten Sie die Bohrungen oben in der Führung an den Muttern im Montageblock aus (siehe unten). Befestigen Sie die Führung mit den beiden Senkkopfschrauben an den Muttern im Montageblock. Wenn die Führung nicht problemlos in Position gleitet, nachdem die beiden Senkkopfschrauben angezogen wurden, sitzen die Muttern wahrscheinlich nicht in den Aussparungen auf der Rückseite der Führung.

  • Seite 44: Anschließen Des Druckers

    3.10 Anschließen des Druckers Anschließen des Druckers an Netzstrom • Stecken Sie das Netzkabel in eine geeignete Netzsteckdose mit 100 –240 VAC, 50/60 Hz und Erdung. • Die Verwendung eines Netzschutzgeräts wird dringend empfohlen, um Schäden durch Spannungsabfälle, -spitzen und -schwankungen zu vermeiden. •...

  • Seite 45: Anschließen An Den Computer

    Anschließen an den Computer Der Drucker kann über folgende Anschlüsse an den Computer angeschlossen werden: • USB-Anschluss [2] zum Anschließen an einen lokalen PC. Wenn Sie den Drucker über USB anschließen möchten, schließen Sie das USB-Kabel jetzt noch nicht an. Warten Sie, bis Sie während der Installation der Druckersoftware (Treiber und Toolbox) aufgefordert werden, das USB-Kabel anzuschließen.

  • Seite 46: Ein- Und Ausschalten Der Stromversorgung

    3.11 Ein- und Ausschalten der Stromversorgung Hochfahren des Druckers: Stellen Sie den Netzschalter [1] auf ON (Ein). Drücken Sie den Soft-Ein-/Ausschalter. Die Taste leuchtet blau. Nach dem Drücken des Soft-Ein-/Ausschalters dauert es ungefähr 30 Sekunden, bis Informationen auf dem Touchscreen angezeigt werden.

  • Seite 47: Einsetzen Von Tintenkartuschen

    3.12 Einsetzen von Tintenkartuschen Der MACH 6 verwendet fünf Tintenkartuschen (2 x Schwarz, 1 x Cyan, 1 x Magenta und 1 x Gelb). Die Tintenkartusche ist eine empfindliche Präzisionseinheit. Handhaben Sie sie mit äußerster Vorsicht, um Beschädigungen zu vermeiden. Aufbau der Tintenkartusche Der Inhalt der Tintenkartuschen kann bei Verschlucken gesundheitsschädigend sein.

  • Seite 48: Verfahren (Einsetzen Der Tintenkartuschen)

    Verfahren (Einsetzen der Tintenkartuschen) Verwenden Sie bei der Arbeit mit den Tintenkartuschen puderfreie Nitrilhandschuhe. Dieses Verfahren unterstellt, dass Sie Tintenkartuschen in einen Drucker einsetzen, in dem sich noch keine Tintenkartuschen befinden. Wenn Sie eine leere Tintenkartusche austauschen möchten, beachten Sie den Abschnitt „Austauschen von Tintenkartuschen auf Seite 193“.
  • Seite 49 Öffnen Sie die Tintenkartuschenklappe (klappt nach unten auf). Wenn Sie die Tintenkartuschenklappe öffnen, wird auch die Kommunikation zwischen Drucker und Tintenkartuschen unterbrochen, um einen sicheren Einbau und Austausch der Tintenkartuschen zu ermöglichen. Öffnen Sie die Tintenkartuschenriegel [A]. Ziehen Sie am unteren Ende des Riegels nach oben, um den Riegel zu lösen und zu öffnen (oben angeschlagen).
  • Seite 50 Vergewissern Sie sich, dass der Resttintenbehälter [C] richtig eingebaut ist. Er muss an beiden Seiten am Druckergehäuse eingerastet sein. Nehmen Sie die neuen Tintenkartuschen aus der Verpackung. Schieben Sie die Tintenkartuschen (Etikett nach oben) in die entsprechenden Farbschächte [B]. Setzen Sie die Tintenkartuschen sorgfältig ein. Setzen Sie Tintenkartuschen immer in den entsprechenden Farbschacht ein.

  • Seite 51: Einsetzen Der Druckkopfkartusche

    3.13 Einsetzen der Druckkopfkartusche Verwenden Sie dieses Verfahren zum Einsetzen des Druckkopfs in einen Drucker, in dem sich derzeit kein Druckkopf befindet. Wenn Sie eine Druckkopfkartusche entnehmen und/oder austauschen, beachten Sie den Abschnitt „Entnehmen/Austauschen der Druckkopfkartusche auf Seite 198“. Wenn Sie mit der Druckqualität des bisherigen Druckkopfs unzufrieden sind oder plötzlich ein bestimmter Düsenbereich ausfällt, empfehlen wir das Inspizieren/Reinigen der Servicestation und das Austauschen der Abstreifwalze, bevor...

  • Seite 52: Schutzverpackung

    Schutzverpackung 1 und 10 Griffstücke Vakuumfolientasche Schutzband für Düsen Pappkarton 3 und 8 Schutzabdeckklappen Abdeckungshalteklemme...
  • Seite 53 Schutzabdeckung Schutzband für elektri- sche Kontakte Entsorgen Sie den Schutzstreifen, nachdem er entfernt wurde. Verwenden Sie das Schutzband NICHT wieder. Bewahren Sie die restliche Verpackung zum Lagern/Entsorgen einer gebrauchten Druckkopfkartusche auf. Die Tinte in der Druckkopfkartusche kann bei Verschlucken gesundheitsschädigend sein. Bewahren Sie die Druckkopfkartusche für Kinder unzugänglich auf.
  • Seite 54 Stellen Sie vor Beginn dieses Verfahrens destilliertes Wasser und fusselfreie Tücher bereit. Diese Gegenstände werden zum Befeuchten der Druckkopfdüsen verwendet. Verwenden Sie KEIN Leitungswasser und KEINE Papiertücher zum Befeuchten oder Reinigen der Druckkopfdüsen. Dies kann die Druckkopfkartusche beschädigen und zu einer Verunreinigung des Tintensystems führen.

  • Seite 55: Einsetzen Der Druckkopfkartusche

    Die Druckkopfkartusche ist eine empfindliche Präzisionseinheit. Behandeln Sie sie mit äußerster Vorsicht, um Schäden und Probleme zu vermeiden, die zu einer Verschlechterung der Druckqualität führen können. Lesen Sie das gesamte Verfahren, bevor Sie beginnen. Dieses Verfahren unterstellt, dass alle Tintenkartuschen eingebaut sind und ein Füllstand von mehr als 30 % erkannt wird.
  • Seite 56 Verifizieren Sie, dass die Druckkopfverriegelung [1] gelöst wurde. Wenn kein Druckkopf erkannt wird (derzeit kein Druckkopf eingesetzt ist), wird die Druckkopfverriegelung beim Hochfahren automatisch gelöst. Öffnen Sie die Druckkopfverriegelung [1] NICHT mit Kraft. Dies führt zu schweren Schäden! Wenn die Druckkopfverriegelung versehentlich nach dem Hochfahren des Druckers geschlossen wurde, lösen Sie die Druckkopfverriegelung ausschließlich mit dem folgenden Verfahren.
  • Seite 57 Wenn „Release Printhead (Druckkopf freigeben)“ abgedunkelt ist und „System Deprime (System entleeren)“ verfügbar ist, erkennt der Drucker einen eingebauten und befüllten Druckkopf. Verwenden Sie in diesem Fall „System Deprime (System entleeren)“, um das System abzulassen und die Druckkopfverriegelung zu lösen.
  • Seite 58 Öffnen Sie die gelöste Druckkopfverriegelung [1] vollständig. Dadurch werden die drehbaren Tintenanschlussstücke vollständig eingefahren. Die drehbaren Tintenanschlussstücke sind in den Abbildungen unten mit angebrachten Schutzkappen [2] dargestellt. Wurde die Druckkopfverriegelung nicht gelöst, wenden Sie keine Gewalt an. Dies führt zu schweren Schäden. Öffnen Sie die Verriegelung mit der Schaltfläche „Printhead Release (Druckkopf freigeben)“...
  • Seite 59 Entfernen Sie die Schutzkappen [2] (sofern vorhanden) von den drehbaren Tintenanschlussstücken. Bewahren Sie sie auf. Sie sind immer zum Verschließen und Schützen eines offenen Tintensystems zu verwenden, wenn keine Druckkopfkartusche eingesetzt ist.
  • Seite 60 Nehmen Sie den Druckkopf aus der Verpackung. [A] Nehmen Sie die Druckkopfkartusche vorsichtig aus der Folienverpackung. Reißen Sie die Folie an einer Einkerbung auf oder schneiden Sie das Ende mit einer Schere ab. [B] Entfernen Sie die Kunststoff-Schutzabdeckung. Halten Sie den Druckkopf am Griff und clippen Sie die Abdeckung vom Druckkopf ab.
  • Seite 61 Befeuchten Sie die Oberfläche des Druckkopfs. (Dadurch wird eine temporäre Wasserdichtung über den Tintenstrahldüsen gebildet, damit der Druckkopf richtig befüllt wird.) Befeuchten Sie den Druckkopfdüsenbereich (siehe unten) mit einem fusselfreien Tuch, das mit destilliertem Wasser getränkt wurde, aber nicht tropfnass ist.
  • Seite 62 Setzen Sie die Druckkopfkartusche sorgfältig angewinkelt [4] in das Fach ein. Dabei muss die Oberfläche des Druckkopfs nach unten und die Tintenanschlussstücke müssen auf die drehbaren Tintenanschlussstücke (Tintenschläuche) ausgerichtet sein. Kippen Sie die Kartusche nach dem Einsetzen vorsichtig nach vorne, bis sie in aufrechter Position [5] einrastet. Pressen Sie die Kartusche NICHT gewaltsam in Position.
  • Seite 63 10. Schließen Sie die Druckkopfverriegelung [6] sorgfältig. Beim Schließen der Druckkopfverriegelung nach dem Einsetzen eines neuen Systems tritt ein gewisser Widerstand auf, weil die Oberflächen der Anschlussstücke nicht geschmiert sind (keine Tinte vorhanden). Schließen Sie die Verriegelung langsam, um eine Beschädigung der Gummi-O-Ringe in den drehbaren Tintenanschlussstücken zu vermeiden.
  • Seite 64 11. Schließen Sie die Druckkopfklappe! Der Drucker führt eine Vorbereitungssroutine durch, die das Tintensystem und den Druckkopf mit Tinte füllt. Während dieser Zeit wird „System Status: Maintenance Busy (Systemstatus: Wartung beschäftigt)“ oben auf dem Touchscreen sowie die folgende Fortschrittsmeldung angezeigt: Printhead Prime, Ink Circulate, Transfer Wiper (Druckkopfbeifüllung, Tintenumwälzung, Transferabstreifer).
  • Seite 65 12. Auf dem Touchscreen können Sie sehen, wann die Vorbereitung des Druckkopfs abgeschlossen ist. Das Druckkopfsymbol [7] wechselt von einem Umriss (Druckkopf nicht befüllt) zu einem deckenden Orange (Druckkopf befüllt) und oben links auf dem Touchscreen wird ONLINE [8] angezeigt.
  • Seite 66 13. Öffnen Sie die Druckkopfklappe und vergewissern Sie sich, dass ALLE Tintenleitungen mit Tinte gefüllt sind. Prüfen Sie die Tintenleitungen auf beiden Seiten (Zulauf und Abfluss) der Druckkopfkartusche. Wenn Sie einen Drucker verwenden (mit diesem drucken), dessen Tintenleitungen leer sind oder viel Luft enthalten, kann dies dauerhaften Schaden am der Druckkopfkartusche (Druckkopfdüsen) verursachen.
  • Seite 67 14. Schließen Sie die Druckkopfklappe. Die Abstreifwalze wird während der Druckkopfbefüllung automatisch vorbereitet.

  • Seite 68: Installieren Der Druckersoftware (Treiber Und Toolbox)

    3.14 Installieren der Druckersoftware (Treiber und Toolbox)

  • Seite 69: Systemanforderungen

    Systemanforderungen Damit die Druckersoftware ordnungsgemäß funktioniert, muss das Computersystem die folgenden Anforderungen erfüllen: • Betriebssystem: Windows 8/8.1, Windows 10 (nur Desktopmodus). Windows XP, Windows Vista, Windows 7. Unterstützt 32- und 64-Bit-Systeme. (Sie müssen über Administratorrechte für das System verfügen.) Windows 8, 8.1 und Windows 10 können nur im Desktopmodus genutzt werden.

  • Seite 70: Anschließen Des Druckers Via Usb

    Anschließen des Druckers via USB Verwenden Sie dieses Verfahren zum Installieren des Druckertreibers für eine USB-Verbindung. Wenn Sie den Drucker über ein Netzwerk verbinden möchten, beachten Sie den Abschnitt „Verbinden des Druckers über ein Netzwerk (Ethernet-Verbindung) auf Seite 71“. Ziehen Sie das USB-Kabel ab, wenn es bereits eingesteckt ist. Schalten Sie den Drucker ein und fahren Sie ihn hoch.
  • Seite 71 Installieren Sie die Druckersoftware. Stellen Sie sicher, dass das Computersystem den Anforderungen entspricht und befolgen Sie die Anweisungen auf dem Bildschirm. Klicken Sie auf „Install Printer Software (Druckersoftware installieren)“. License Agreement (Lizenzvertrag). Aktivieren Sie „I accept… (Ich akzeptiere...)“ und klicken Sie dann auf „Next> (Weiter >)“.
  • Seite 72 Printer Connections (Druckerverbindungen). Klicken Sie auf „Configure to print using USB (Für Druck via USB konfigurieren)“. Klicken Sie dann auf „Next> (Weiter >)“. Installing Printer Software (Druckersoftware installieren...). Das Herunterladen der Software startet. Would You Like to Install This Device Software? (Möchten Sie diese Gerätesoftware installieren?) Klicken Sie auf „Install (Installieren)“.
  • Seite 73 10. Das Fenster Connect your Device Now (Gerät jetzt anschließen) wird angezeigt. Schließen Sie das USB-Kabel an Drucker und Computer an. Klicken Sie auf keine dieser Schaltflächen. Nach einiger Zeit erkennt das System die Geräteverbindung automatisch und setzt die Treiberinstallation fort. 11.

  • Seite 74: Verbinden Des Druckers Über Ein Netzwerk (Ethernet-Verbindung)

    12. Druckersoftware installieren. Klicken Sie auf „Exit (Beenden)“, um das Installationsprogramm zu schließen. 13. Starten Sie den Computer neu, um die Installation abzuschließen. Um mehrere S-Serie-Treiber im System voneinander zu unterscheiden, öffnen Sie den Ordner „Printers and Faxes (Drucker und Faxgeräte)“ („Devices and Printers (Geräte und Drucker)“, „Printers and Scanners (Drucker und Scanner)“) und benennen Sie die Drucker um.
  • Seite 75 Schließen Sie das Ethernet-Kabel zwischen einem aktiven Netzwerk und dem Ethernet-Anschluss des Druckers an. Schalten Sie den Drucker ein und fahren Sie ihn hoch. Schließen Sie den Drucker an Netzstrom an. Schalten Sie den Netzschalter ein (ON). Drücken Sie den Soft-Ein-/Ausschalter, um das Drucksystem hochzufahren.
  • Seite 76 Der Bildschirm „Network Configuration (Netzwerkkonfiguration)“ wird geöffnet. Standardmäßig wird der Drucker mit aktiviertem DHCP und Auto-IP ausgeliefert. Wenn das Netzwerk diese Funktionen verwendet, weist es dem Drucker beim Hochfahren automatisch eine IP-Adresse zu. Wir empfehlen jedoch dringend, „DHCP“ und „Auto IP (Automatische IP-Adresse)“ zu deaktivieren und eine „statische“...
  • Seite 77 Durchsuchen Sie den USB-Stick. Suchen Sie den Ordner „Driver“. Öffnen Sie den Ordner „Driver“, suchen Sie WinSetup.exe und führen Sie die Datei aus. Klicken Sie mit der rechten Maustaste und wählen Sie „Als Administrator ausführen“. 10. Installieren Sie die Druckersoftware. Stellen Sie sicher, dass das Computersystem den Anforderungen entspricht und befolgen Sie die Anweisungen auf dem Bildschirm.
  • Seite 78 11. License Agreement (Lizenzvertrag). Aktivieren Sie „I accept… (Ich akzeptiere...)“ und klicken Sie dann auf „Next> (Weiter >)“. 12. Printer Connections (Druckerverbindungen). Klicken Sie auf „Configure to print using over the Network (Drucken über das Netzwerk konfigurieren)“. Klicken Sie dann auf „Next> (Weiter >)“. Installing Printer Software (Druckersoftware installieren...).
  • Seite 79 13. Das Fenster Printers Discovered (Erkannte Drucker) wird angezeigt, wenn mindestens ein Drucker der S-Serie im Netzwerk gefunden wird. Wenn mehr als ein Drucker angezeigt wird, kann der Drucker anhand der in einem früheren Schritt verwendeten/eingegebenen Hardware-ID oder IP-Adresse identifiziert werden. Wählen Sie den gewünschten Drucker und klicken Sie auf „Next>...
  • Seite 80 14. Wenn kein Drucker der S-Serie gefunden wird oder im vorherigen Schritt auf die Schaltfläche getippt wurde, wird das hier dargestellte Fenster angezeigt. Geben Sie die aktuelle IP-Adresse des Druckers ein und klicken Sie dann auf „Next (Weiter)“. Sie müssen keinen Hostnamen eingeben und die Schaltfläche „Lookup (Suchen)“...
  • Seite 81 16. Would You Like to Install This Device Software? (Möchten Sie diese Gerätesoftware installieren?) Klicken Sie auf „Install (Installieren)“. 17. Finished software installation (Softwareinstallation abgeschlossen). Aktivieren Sie nicht das Kontrollkästchen Print Test Page (Testseite drucken), weil der Drucker noch nicht eingerichtet wurde. Sie können jetzt das Kontrollkästchen „Set this printer as the default printer (Diesen Drucker als Standarddrucker aktivieren)“...
  • Seite 82 18. Fenster zum Installieren der Druckersoftware. Klicken Sie auf „Exit (Beenden)“, um das Installationsprogramm zu schließen. Um mehrere S-Serie-Treiber im System voneinander zu unterscheiden, öffnen Sie den Ordner „Printers and Faxes (Drucker und Faxgeräte)“ („Devices and Printers (Geräte und Drucker)“, „Printers and Scanners (Drucker und Scanner)“) und benennen Sie die Drucker um.

  • Seite 84: Bedienen Des Druckers

    Bedienen des Druckers Vergewissern Sie sich vor der Verwendung des Druckers, dass die Druckplatten- und Tropfschalenbaugruppe ordnungsgemäß eingebaut wurde. Einrichten der Druckmaterialzuführung ......83 Positionieren der Druckmaterialseitenführungen (innere und äußere) ............................85 Justieren der Papiertrennungen ................86 Justieren der Baugruppe aus hinterer Druckmaterialstütze und Schlitten ............................89 Positionieren der Zuführungs-/Eingangssensorbaugruppe ......93 Einstellen der Druckmaterialdicke ................95...

  • Seite 86: Einrichten Der Druckmaterialzuführung

    Einrichten der Druckmaterialzuführung Der Drucker ist mit vier Papiertrennungen, zwei Seitenführungen und einer hinteren Druckmaterialstütze mit zwei Verlängerungen unterschiedliche Größe ausgestattet. Bei ordnungsgemäßer Justierung trennen und leiten diese Komponenten das Druckmaterial, damit dem Drucksystem jeweils nur ein Stück Druckmaterial zugeführt wird.
  • Seite 87 Druckbereich: Zeigt die ungefähre Position des Druckbereichs (222,75 mm [8,77 Zoll]) im Drucksystem an. Ausgangssensorposition: Gibt die ungefähre Position des Ausgangssensors an. Wenn das Druckmaterial das Ausgangssensorsymbol nicht vollständig abdeckt, müssen Sie auf dem Touchscreen „Ignore Exit Sensor (Ausgangssensor ignorieren)“ wählen (Menü „Job (Auftrag)“, „Media Thickness (Druckmaterialstärke)“).

  • Seite 88: Positionieren Der Druckmaterialseitenführungen (Innere Und Äußere)

    Positionieren der Druckmaterialseitenführungen (innere und äußere) Bewegen Sie die innere Druckmaterialseitenführung [B] an die gewünschte Position und fixieren Sie sie mit der Rändelschraube. Legen Sie dann ein einzelnes Stück des Druckmaterials so in die Zuführung, dass es an der inneren Druckmaterialseitenführung [B] anliegt.

  • Seite 89: Justieren Der Papiertrennungen

    Platzieren Sie die äußere Druckmaterialseitenführung [C] in einem Abstand von ca. 0,8 mm (1/32 Zoll] von der anderen Kante des Druckmaterials. Ziehen Sie die Rändelschraube [D] an, um die Seitenführung zu fixieren. Justieren der Papiertrennungen Lösen Sie die Rändelschrauben hinter den Papiertrennungen [A] und heben Sie die Papiertrennungen an.

  • Seite 90: Anbringen Der Druckmaterialstützenverlängerung

    Legen Sie ein Stück des Druckmaterials mit dem dicksten Bereich unter die Papiertrennungen. Lösen Sie die Rändelschraube der Papiertrennung, damit sich die Papiertrennung auf das Druckmaterial senkt. Ziehen Sie dann die Rändelschraube wieder an. Wiederholen Sie diesen Vorgang für jede Papiertrennung, unter der sich Druckmaterial befindet.
  • Seite 91 Breite Druckmaterialstützenverlängerung [A] • Für Druckmaterial mit einer Breite von 152,4 mm x 266,7 mm [6 Zoll bis 10,5 Zoll] und einer Länge von 101,6 mm bis 330,2 mm [4 Zoll bis 13 Zoll] • Zum Zuführen von Kuverts der Formate #9 und #10 mit der langen Kante voraus (Long Edge First, LEF) Schmale Druckmaterialstützenverlängerung [B] •...

  • Seite 92: Justieren Der Baugruppe Aus Hinterer Druckmaterialstütze Und Schlitten

    Justieren der Baugruppe aus hinterer Druckmaterialstütze und Schlitten Stellen Sie die hintere Druckmaterialstütze [F] ein. Lösen Sie die Rändelschraube und schieben Sie die Führung nach rechts oder links, um die Führung auf die Breite des Druckmaterials einzustellen. Ziehen Sie die Rändelschraube dann fest.
  • Seite 93 Stellen Sie den hinteren Druckmaterialschlitten [G] ein. Lösen Sie die Rändelschraube und bewegen Sie den Schlitten an die gewünschte Position, um die hintere Kante des Druckmaterials anzuheben/zu stützen. Ziehen Sie die Rändelschraube dann fest. Beispiele: Papier: Druckmaterial ca. 31,8 mm [1,25 Zoll] über den Zuführungstisch anheben Kuverts im Format #10: Druckmaterial ca.

  • Seite 94: Positionsskalen Für Führung/Schlitten Und Schlitten-Sicherheitsanschlag

    Positionsskalen für Führung/Schlitten und Schlitten-Sicherheitsanschlag Die Positionsskalen erleichtern die Einstellung. Sobald die richtigen Führungs-/Schlittenpositionen für ein bestimmtes Druckmaterial bzw. einen bestimmten Auftrag ermittelt wurden, sollten Sie sich die Positionswerte notieren. Dies erleichtert das erneute Positionieren von Führung und Schlitten, wenn das Druckmaterial oder der Auftrag später erneut genutzt bzw.

  • Seite 95: Einlegen Von Druckmaterial In Die Zuführung (Füllschacht)

    Einlegen von Druckmaterial in die Zuführung (Füllschacht) Einlegen eines Druckmaterialstapels in den Füllschacht Achten Sie darauf, dass der Stapel aufgefächert ist, damit das unterste Druckmedium einen geringeren Abstand zu den Papiertrennern hat, als die oberen Druckmedien. Beim Auffüllen eines leeren Magazins: Legen Sie ein Druckmedium ein, sodass es direkt an den Kuppen der Papiertrenner anliegt.

  • Seite 96: Positionieren Der Zuführungs-/Eingangssensorbaugruppe

    Positionieren der Zuführungs-/Eingangssensorbaugruppe Der Drucker ist mit einer verschiebbaren Baugruppe ausgestattet, die den Zuführungssensor und den Eingangssensor enthält. Der Zuführungssensor dient dem Messen/Überwachen der Druckmateriallänge und steuert, wann das nächste Stück Druckmaterial eingezogen wird. Der Eingangssensor erkennt die Vorderkante des Druckmaterials, wenn dieses in das Drucksystem gelangt.
  • Seite 97 So positionieren Sie die Zuführungs-/Eingangssensorbaugruppe: Lösen Sie die Rändelschraube und richten Sie die Sensorbaugruppe an der Position aus, an der das Druckmaterial in das Drucksystem geführt wird. Der Zeiger [E] auf der Sensorbaugruppe kennzeichnet die Position des Sensorstrahls. Platzieren Sie die Sensorbaugruppe so, dass keine Löcher im Druckmaterial oder Bereiche, die Erkennungsprobleme verursachen können, im Erfassungsbereich des Sensors liegen.

  • Seite 98: Einstellen Der Druckmaterialdicke

    Einstellen der Druckmaterialdicke Damit Druckmaterial erfolgreich durch den Drucker geführt werden kann, müssen Sie die Höhe der Funktionseinheit auf die Dicke des verwendeten Druckmaterials einstellen. Auf dem Gehäuse der Funktionseinheit ist eine Referenzlinie angebracht, die das Einstellen auf die Dicke des Druckmaterials erleichtert (siehe Abbildung). Verfahren: Legen Sie ein einzelnes Stück des Druckmaterials auf Bedienerseite an das Gehäuse und drücken Sie es leicht gegen den Aufkleber mit der Referenzlinie für die...
  • Seite 99 Stellen Sie auf dem Touchscreen des Druckers einen Wert für die Druckmaterialdicke ein, bei dem sich die Unterkante der weißen Referenzlinie auf Höhe der Oberseite des komprimierten Druckmaterials befindet (siehe Abbildung oben). Unter „Einstellen der Druckmaterialdicke auf Seite 115“ im Abschnitt „Menüoptionen und Funktionen des Touchscreens“...

  • Seite 100: Verifizieren Der "Ignore Exit Sensor (Ausgangssensor Ignorieren)"-Funktion

    Verifizieren der „Ignore Exit Sensor (Ausgangssensor ignorieren)“-Funktion...
  • Seite 101 Der Drucker ist mit einem Ausgangssensor ausgestattet, der die Erkennungen von Probleme bei der Druckmaterialzuführung unterstützt. Beim Ausgangssensor handelt es sich um Lichttaster, der auf die Unterseite des Druckmaterials gerichtet ist. Er befindet sich unter der Ausgabeabdeckung auf dem Tisch zwischen den Druckmaterial-Transportbändern. Beachten Sie den Abschnitt „Druckbereichslineal auf Seite 83“...
  • Seite 102 In den folgenden Fällen muss „Ignore Exit Sensor (Ausgangssensor ignorieren)“ gewählt werden. • Das Druckmaterial wird nicht über den Ausgangssensor geführt. • Das Druckmaterial wird nicht in der gesamten Länge über den Ausgangssensor geführt. • Das zugeführte Druckmaterial ist nicht quadratisch oder rechteckig. •...

  • Seite 103: Beheben Von Fehlzuführungen Und Papierstaus Im Drucker

    Beheben von Fehlzuführungen und Pa- pierstaus im Drucker Fehleinzüge (Verzögerungen bei der Druckmaterialzuführung, Doppeleinzüge und überlappende Druckmaterialien) können in der Regel behoben werden, indem Sie die Papiertrennungen neu einstellen, die Einstellung der Druckmaterialdicke prüfen/anpassen und verifizieren, dass die Druckplatten- und Tropfschalenbaugruppe ordnungsgemäß...
  • Seite 104 Lösen Sie die Papiertrennungen und entnehmen Sie das Druckmaterial. Sobald das Druckmaterial unter die erste Reihe Andruckrollen gelangt ist, kann es nur schwer entfernt werden. Verwenden Sie in diesem Fall das unten beschriebene Verfahren „Kein physischer Stau“. Druckbereich oder Ausgangsbereich: Kein physischer Stau.
  • Seite 105 Tippen Sie auf „Menu (Menü)“, „Job (Auftrag)“ und dann auf „Clear Error (Fehler löschen)“. Tippen Sie auf „Resume (Fortsetzen)“, um den Druckvorgang fortzusetzen. Physischer Stau. Verwenden Sie dieses Verfahren, wenn ein physischer Stau vorliegt oder Sie nicht sicher sind, ob der Papierpfad blockiert ist. Öffnen Sie die Tintenkartuschenklappe.

  • Seite 106: Verwenden Des Druckertouchscreens

    Verwenden des Druckertouchscreens Der Touchscreen des Druckers kann verwendet werden, um den Druckerstatus zu prüfen, den Tintenverbrauch zu überwachen, Netzwerkeinstellungen zu konfigurieren, Testdrucke auszugeben, gespeicherte Aufträge erneut zu drucken, die Materialdicke festzulegen und Wartungsaufgaben auszuführen. Diese und weitere Funktionen können auch mit der Drucker-Toolbox von einem Computer ferngesteuert werden.
  • Seite 107 Systemstatusanzeige Oben links auf dem Touchscreen [A] werden der Systemstatus und Statusmeldungen angezeigt. Anhand der Farbe des Feldes sieht der Benutzer sofort, ob Eingriffe am Drucker erforderlich sind. Im Folgenden sind einige typische Systemstatusanzeigen und -meldungen aufgeführt: ONLINE Grünes Feld meldet OK als Status. Der Drucker ist betriebsbereit. Es sind keine Bedienereingriffe erforderlich.
  • Seite 108 Wenn der Auftrag angehalten wurde, enthält der Bereich unter dem grünen Feld mit dem Text PAUSED (ANGEHALTEN) den Namen des aktuellen Auftrags. Tippen Sie auf die Schaltfläche „Resume (Fortsetzen)“, um die Auftragsausführung fortzusetzen. WARTUNG Ein blaues Kästchen meldet, dass der Drucker gerade eine Wartungs- oder Einstelloperation durchführt.

  • Seite 109: Auftrags- Und Wartungsstatus

    Auftrags- und Wartungsstatus In diesem Bereich links auf halber Höhe des Touchscreens [C] wird der Auftrags- und Systemstatus angezeigt. Page (Seite): Seitenzahl des aktuellen oder letzten Auftrags. Maintenance (Wartung): zählt die Seiten bis zur nächsten automatischen Druckkopfwartung (Mid Job Service (Wartung im Auftrag)) durch die Servicestation herunter.
  • Seite 110 Job (Auftrag): Anzahl der gedruckten Aufträge. Setzen Sie den Auftragszähler in der Toolbox (View (Ansicht), System Status (Systemstatus)) zurück (siehe unten). Klicken Sie auf „X“, um den Zähler zurückzusetzen. Klicken Sie auf „Yes (Ja)“, wenn Sie dazu aufgefordert werden. Session (Sitzung): Gesamtzahl der für alle Aufträge gedruckten Seiten. Setzen Sie den Sitzungszähler in der Toolbox (View (Ansicht), System Status (Systemstatus)) zurück (siehe unten).
  • Seite 111 Firmware, Datum, Uhrzeit, relative Feuchte Text in kleiner Schriftgröße unten links auf dem Touchscreen [F]. • Firmware: aktuell im Drucker installierte Firmwareversion. Beispiel: S1_Mk2_R1.3.1: 0.0.47 = Firmwareversion R1.3.1 und RPI (UI)-Dateiversion 0.0.47 • Datum und Uhrzeit: aktuelles Datum und aktuelle Uhrzeit. Beispiel: Tue 08/28/18 08:54:55 am = 28.
  • Seite 112 • Tintenventil: aktueller Status des Tintenventils (offen für Tinte, geschlossen, offen für Luft, unbekannt). • Sensoren und Klappenschalter: Statussensoren (Zuführungssensor, Eingangssensor, Ausgangssensor) und Status der Klappenschalter (Druckkopfklappe, Tintenkartuschenklappe) Rot = blockiert/geschlossen Grün = nicht blockiert/offen...
  • Seite 113 • Servicestation: aktuelle Position der Servicestation (abstreifen, drucken, abdecken und unbekannt). • Druckkopf: aktueller Druckkopfstatus (befüllt, nicht befüllt, unbekannt/fehlt). Die Zahl im Druckkopfsymbol gibt den aktuell eingestellten Druckhöhenwert (Druckkopfhöhe) an. Bereich = 1 (niedrigster Wert) bis 9 (höchster Wert). • Druckmaterialdicke: aktuelle Einstellung der Druckmaterialdicke. Bereich = 0,1 mm (niedrigster Wert) bis 10 mm (höchster Wert).
  • Seite 114 Tintenpegel: Das System zeigt den berechneten Wert (Prozentsatz) der in der betreffenden Kartusche verfügbaren Tinte an. Wenn der Wert einer Tintenkartusche auf 10 % fällt, wird die Zahl ROT dargestellt. Wenn der berechnete Wert Null (leer) erreicht, stoppt der Drucker die Zuführung und den Druck, bis die Tintenkartusche ausgetauscht wurde.
  • Seite 115 Weitere angezeigte Tintenkartuscheninformationen: • „?“ gibt an, dass die Tintenkartusche fehlt oder nicht erkannt wird (schlechte Verbindung/verschmutzter Anschluss). Setzen Sie die Kartusche ein und vergewissern Sie sich, dass der Tintenkartuschenriegel sicher geschlossen wurde. Entnehmen Sie die Kartusche und reinigen Sie die QA-Chipkontakte an der Kartusche.

  • Seite 116: Menüoptionen Und Funktionen Des Touchscreens

    Menüoptionen und Funktionen des Touchscreens Wenn Sie auf die Schaltfläche „Menu (Menü)“ [B] tippen, wird eine Dropdownliste mit Menüoptionen angezeigt: Job (Auftrag), Setup (Einrichtung), Test Print (Testdruck), Maintenance (Wartung), Wiper (Abstreifer) und System Test (Systemtest). Tippen Sie auf eine dieser Menüoptionen, um die entsprechenden Menüfunktionsschaltflächen anzuzeigen [G].
  • Seite 117 Nach dem Tippen auf die Schaltfläche „Test Path (Pfad testen)“ startet der Drucker den Druckmaterialtransport. Wenn Druckmaterial eingelegt ist, wird es aus dem Zuführungsbereich in den Druckbereich und durch das System geführt. Zu diesem Zeitpunkt wird die Schaltfläche „Stop Path (Pfad stoppen)“ angezeigt. Tippen Sie auf „Stop Path (Pfad stoppen)“, um Zuführung und Transport zu stoppen.

  • Seite 118: Einstellen Der Druckmaterialdicke

    Druckmaterialeinrichtung Tippen Sie, um das Menü „Media Setup (Druckmaterialeinrichtung)“ zu öffnen. In diesem Menü können Sie Media Thickness (Druckmaterialdicke) und Print Height (Druckhöhe) einstellen. Wählen Sie Ignore Exit Sensor (Ausgangssensor ignorieren) und Optionen für Fast Feeding (Schnelle Zuführung) und Feed Gap (Zuführungsabstand).
  • Seite 119 Um das Einstellrad zu bewegen, ziehen Sie die weiße Einstellmarkierung (kleiner weißer Kreis) um die Kreisskala, bis der gewünschte Wert für die Druckmaterialdicke (New (Neu)) erreicht ist. Der gewählte Wert wird neben New (Neu) angezeigt. Nachdem Sie Änderungen an den Elementen in diesem Bildschirm vorgenommen haben, wird die Schaltfläche Apply (Zuweisen) ROT und die Beschriftung der Schaltfläche Exit (Beenden) wechselt zu Cancel (Abbrechen), damit Sie die...
  • Seite 120 Druckhöhe Print Height (Druckhöhe): dient dem Anheben/Absenken des Druckkopfs in kleinen Schritten und unabhängig von der aktuellen Einstellung der Druckmaterialdicke. Diese Funktion kann nützlich sein, um Berührungen zwischen Druckmaterial und Druckkopfoberfläche zu verhindern, weil diese Abrieb auf dem Druckmaterial verursachen. Diese Funktion kann auch nützlich sein, um die Bildschärfe zu verbessern. Bereich: 1 (niedrigster Wert) bis 9 (höchster Wert) Die Verwendung dieser Funktion stellt einen Kompromiss zwischen Bildschärfe und Reduzierung des Kontakts zwischen...

  • Seite 121: Einstellen Der Druckhöhe

    Einstellen der Druckhöhe So stellen Sie die Druckhöhe ein: Drücken und ziehen Sie die Einstellmarkierung (kleines grünes Kästchen) nach oben oder unten auf den gewünschten Wert. - Stellen Sie die Druckhöhe auf einen höheren Wert ein, um den Kontakt zwischen Druckmaterial und Druckkopf (und damit Abriebspuren) zu verringern.
  • Seite 122 „Fast Feeding (Schnelle Zuführung)“ und „Feed Gap (Zuführungsabstand)“ „Fast Feeding (Schnelle Zuführung)“ und „Feed Gap (Zuführungsabstand)“: Mit diesen Funktionen können Sie die Zuführung des Druckers steuern. Indem Sie festlegen, wann die Zuführung startet/stoppt, können Sie den Abstand (Lücke) zwischen Druckmaterialstücken reduzieren und so den Druckmaterialdurchsatz (Stück pro Stunde) steigern.
  • Seite 123 Wenn Sie einen zu kleinen „Feed Gap (Zuführungsabstand)“-Wert einstellen, können Probleme mit der Zuführung und beim Drucken auftreten, es kann also zur Zuführung leerer Druckmaterialien und zu Verschiebungen des Druckbildes kommen. Erhöhen Sie in diesem Fall den „Feed Gap (Zuführungsabstand)“-Wert oder schalten Sie „Fast Feeding (Schnelle Zuführung)“...

  • Seite 124: Ausgangssensor Ignorieren

    Ausgangssensor ignorieren Der Drucker ist mit einem Ausgangssensor ausgestattet, der die Erkennungen von Probleme bei der Druckmaterialzuführung unterstützt. Unter bestimmten Umständen muss die Funktion „Ignore Exit Sensor (Ausgangssensor ignorieren)“ aktiviert (ausgewählt) oder deaktiviert (abgewählt) werden. Deaktivieren (Kreis wird schwarz) Sie die Option Ignore Exit Sensor (Ausgangssensor ignorieren), wenn das Druckmaterial und die Druckmaterialzuführungsposition alle folgenden Bedingungen erfüllen: •...
  • Seite 125 Aktivieren (Kreis wird grün) Sie die Option Ignore Exit Sensor (Ausgangssensor ignorieren) in folgenden Fällen: • Das Druckmaterial wird nicht über den Ausgangssensor geführt. • Das Druckmaterial wird nicht in der gesamten Länge über den Ausgangssensor geführt. Das zugeführte Druckmaterial ist nicht quadratisch oder rechteckig. •...

  • Seite 126: Clear Error (Fehler Löschen)

    Verwenden Sie das Symbol für die Ausgangssensorposition auf dem Druckbereichslineal, um die Position des Ausgangssensors im Verhältnis zur vorgesehenen Position des Druckmaterials (Druckmaterialseitenführungen) zu identifizieren. Das Druckbereichslineal ist am Zuführungstisch des Druckers in der Nähe des Papiertrennungsbereichs angebracht. Wenn das verwendete Druckmaterial das Symbol der Ausgangssensorposition nicht vollständig abdeckt, müssen Sie die Funktion „Ignore Exit Sensor (Ausgangssensor ignorieren)“...

  • Seite 127: Cancel Job (Auftrag Abbrechen)

    Pause/Resume (Fortsetzen) Tippen Sie auf „Pause“, um den Druckvorgang anzuhalten. Die Beschriftung der Schaltfläche wird von „Pause“ in „Resume (Fortsetzen)“ geändert. Tippen Sie auf „Resume (Fortsetzen)“, um den Druckvorgang fortzusetzen. Die Beschriftung der Schaltfläche wird von „Resume (Fortsetzen)“ in „Pause“ geändert. Wenn Sie einen Fehler während eines Druckvorgangs beheben, müssen Sie auf „Resume (Fortsetzen)“...

  • Seite 128: Gespeicherte Aufträge

    Gespeicherte Aufträge Öffnet die Auftragsbibliothek des Druckers, um auf Druckaufträge zuzugreifen, die im Speicher des Druckers abgelegt wurden. Sie können auch Änderungen an den Auftragsspezifikationen vornehmen und Aufträge bei Bedarf löschen. Siehe „Verwenden gespeicherter Aufträge“ unten. Wenn keine Aufträge im Drucker gespeichert sind, wird diese Schaltfläche inaktiv.
  • Seite 129 Sie können mit der Schaltfläche Stored Jobs (Gespeicherte Aufträge) im Menü „Job (Auftrag)“ auf Aufträge zugreifen, die in der Auftragsbibliothek im Drucker gespeichert sind. Wenn keine Aufträge im Drucker gespeichert sind, wird diese Schaltfläche inaktiv.
  • Seite 130 Verwenden gespeicherter Aufträge (Druckauftragsbibliothek) Tippen Sie zum Anzeigen der Auftragsbibliothek des Druckers im Bildschirm Jobs (Aufträge) auf Stored Jobs (Gespeicherte Aufträge). Die Auftragsbibliothek wird geöffnet. • Verwenden Sie die Schaltfläche View (Ansicht)[A], um in der Bibliotheksansicht von der Symbol- zur Listendarstellung zu wechseln. •...
  • Seite 131 Suchen Tippen Sie in das Suchfeld, damit die Tastatur angezeigt wird. Geben Sie einen Suchwert ein und tippen Sie auf die Schaltfläche „Filter (Filtern)“, um Elemente anzuzeigen, die dem Suchwert entsprechen. Wählen Sie einen Auftrag, indem Sie auf das Auftragssymbol oder den Listennamen tippen.
  • Seite 132 • Quality (Qualität): Tippen Sie auf die Schaltfläche, um zwischen der Druckqualität „Normal“ (1600 x 800 dpi) und „Best (Höchste)“ (1600 x 1600 dpi) umzuschalten. • „mm“ oder „inches“: Tippen Sie auf die Schaltfläche, um zwischen Millimeter- (mm) und Zollwerten umzuschalten. •...
  • Seite 133 Menü „Setup (Einrichtung)“ Tippen Sie auf die Schaltfläche „Menu (Menü)“ und dann auf Setup (Einrichtung), um den Bildschirm Setup (Einrichtung) zu öffnen. • Release Printhead (Druckkopf freigeben): pumpt Tinte in die Tintenkartuschen zurück und öffnet die Druckkopfverriegelung, damit die Druckkopfkartusche entnommen/eingesetzt werden kann.
  • Seite 134 • System Deprime (System entleeren): pumpt die Tinte in die Tintenkartuschen zurück, bevor die Druckkopfkartusche ausgetauscht oder der Druckers transportiert wird. • Run Path (Pfad starten): Druckmaterialpfad auf Hindernisse prüfen. Tippen Sie auf diese Schaltfläche, um den Druckmaterialpfad zu testen. •...
  • Seite 135 Menü „Test Print (Testdruck)“ Tippen Sie auf Menu (Menü) und dann Test Print (Testdruck), um den Bildschirm Test Print (Testdruck) zu öffnen und unterschiedliche Berichte zu drucken. • Print Color Bars (Farbstreifen drucken): druckt eine Reihe von sieben Farbstreifen (pro Druckkopf), um zu zeigen, wie gut der Druckkopf Farben mischt und druckt. •...
  • Seite 136 Bildschirm „Maintenance (Wartung)“ Indem Sie auf Menu (Menü) und dann Maintenance (Wartung) tippen, wird der Bildschirm Maintenance (Wartung) geöffnet. Diese Schaltflächen rufen Funktionen zur Wartung von Drucker und Druckkopf auf. • Inspect Sled (Schlitten inspizieren): fährt die Servicestation für Inspektion, Reinigung oder Wartung aus.
  • Seite 137 Bildschirm „Wiper (Abstreifer)“ Tippen Sie auf Menu (Menü) und dann auf Wiper (Abstreifer), um den Optionsbildschirm Wiper (Abstreifer) zu öffnen. Optionen: Wiper Transfer (Abstreifertransfer), Condition Wiper (Abstreifer aufbereiten) und New Wiper (Neuer Abstreifer). • Wiper Transfer (Abstreifertransfer): leitet manuell einen Abstreifertransfer ein, statt auf den automatischen Transfer im Rahmen des normalen Betriebszyklus zu warten.

  • Seite 138: Vorbereitungsprozess Für Den Druckkopf

    Vorbereitungsprozess für den Druckkopf Tragen Sie für diese Arbeit puderfreie Nitrilhandschuhe. Tippen Sie auf die Schaltfläche New Wiper (Neuer Abstreifer). Der Drucker fährt die Servicestation in die Position zum Inspizieren des Schlittens, damit Sie Zugang zu den Komponenten der Servicestation zu erhalten. Öffnen Sie die Druckkopfklappe.

  • Seite 139: Systemtest

    Systemtest Diese Tests dürfen nur von autorisierten Wartungstechnikern durchgeführt werden. System Test (Systemtest) ermöglicht das Testen einzelner oder aller aufgelisteten Druckersysteme, um zu prüfen, ob sie nach Maßgabe der Spezifikationen arbeiten. Zudem können Wartungstechniker den Drucker nach einer Wartung bzw. dem Austausch von Teilen (insbesondere Riemen) prüfen.
  • Seite 140 Der Bildschirm System Test (Systemtest) wird angezeigt. Vergewissern Sie sich vor dem Ausführen des Systemtests, dass kein Druckmaterial in den Drucker eingelegt ist und sich keine Hindernisse im Druckmaterialpfad befinden.

  • Seite 141: Verwenden Der Drucker-Toolbox

    Verwenden der Drucker-Toolbox Sobald der Druckertreiber installiert wurde, können Sie remote mit einem Computer auf die Drucker-Toolbox zugreifen. Sie können den Druckerstatus ermitteln, den Tintenverbrauch überwachen, Diagnoseprüfungen ausführen, Berichte drucken und Wartungsarbeiten am Drucker ausführen. Die Toolbox enthält zudem Funktionen, die auf dem Touchscreen nicht verfügbar sind, und es ermöglicht den passwortgeschützten Zugriff auf eine Reihe von Optionen für qualifizierte Wartungstechniker.
  • Seite 142 Optionen des Dropdownmenüs Es gibt vier Dropdownmenüs: View (Ansicht), Maintenance (Wartung), Service und Test Print (Testdruck). Die Dropdownmenüs sind in jedem Toolbox-Bildschirm verfügbar, damit Sie zwischen den Menüs umschalten und andere Druckermerkmale und -funktionen wählen können. Dropdownmenü „View (Ansicht)“ Das Dropdownmenü View (Ansicht) enthält vier Optionen: System Status (Systemstatus), User Interface (Benutzeroberfläche), Ink Usage (Tintenverbrauch) und Service Menus (Wartungsmenüs).

  • Seite 143: Systemstatus

    Systemstatus Dieser Bildschirm wird geöffnet, wenn Sie auf die Toolbox zugreifen. Er stellt Informationen zum Drucker bereit. Die Statusanzeige (oben links) zeigt die Druckeraktivität – ONLINE, ERROR (FEHLER), MAINT (WARTUNG), PRINTING (DRUCKEN...) oder PAUSED (ANGEHALTEN) – an. Lautet der Status „PRINTING (DRUCKEN...)“, enthält das graue Kästchen (unter der Statusanzeige) den Namen des verarbeiteten/gedruckten Auftrags.
  • Seite 144 • Page (Seite) gibt die Seitenzahl im aktuellen oder letzten Auftrag an. • Job (Auftrag) zeigt die Anzahl der gedruckten Aufträge an. Klicken Sie auf „X“, um den Zähler zurückzusetzen. • Session (Sitzung) zeigt die Gesamtzahl der für alle Aufträge gedruckten Seiten an.
  • Seite 145 Unter dem Bereich „RH (rF)“ können weitere Druckermeldungen angezeigt werden.
  • Seite 146 • Druckerschema: zeigt den Status der Druckmaterialsensoren im Druckmaterialzuführungspfad des Druckers sowie den Status von Tintenventil, Servicestation, Druckkopf, Druckhöhe, Druckkopfklappe, Tintenkartuschenklappe und Druckmaterialdicke. Statussymbole (siehe die Symbollegende unten) werden verwendet, um dem Bediener Typ und Position eines Problems zu melden. Wenn Sie den Cursor über die Statussymbole bewegen, wird eine Beschreibung des betreffenden Symbols angezeigt.
  • Seite 147 STEUERSCHALTFLÄCHEN (am unteren Bildschirmrand): ermöglichen den schnellen Zugriff auf häufig benötigte Funktionen. Pause/Resume (Fortsetzen): Tippen Sie auf die Schaltfläche, um den Druckvorgang vorübergehend anzuhalten. Tippen Sie erneut auf die Schaltfläche, um den Druckvorgang fortzusetzen. Cancel Job (Auftrag abbrechen): löscht einen angehaltenen Auftrag aus der Druckwarteschlange.

  • Seite 148: Benutzerschnittstelle

    Benutzerschnittstelle Verwenden Sie die Optionen in diesem Menü, um die folgenden Werte einzustellen. • Mid-Job Servicing (Wartung im Auftrag): legt die Häufigkeit (Anzahl der gedruckten Seiten) fest, bevor die automatische Druckkopfwartung durchgeführt wird. In diesem Beispiel wird die Wartung nach jeweils 50 gedruckten Seiten ausgeführt.
  • Seite 149 • Interpage Frequency (Häufigkeit zwischen Seiten): legt fest, wie oft der Druckkopf zwischen den Seiten gespült wird, um die Düsen feucht zu halten. Bei längerem Druckmaterial ist eine Einstellung von 1 gebräuchlich (nach jeder Seite). Bei kurzem Druckmaterial kann eine Einstellung von 3 geeigneter sein (Spülung nach jeder dritten Seite).
  • Seite 150 • Purge Bar Position (BoF) (Spülposition (Druckmaterialende)): Verwenden Sie diese Option, um das Druckmaterialende in Mikrometerschritten (1000 = 1 mm) einzustellen. Druckmaterialende (BoF) bezeichnet den Punkt, an dem der Drucker die Unterkante des Druckmaterials erkennt. Durch Anpassen dieses Werts wird auch die Spülposition verschoben.
  • Seite 151 FIRMWARE DOWNLOAD (FIRMWAREDOWNLOAD) Diese Funktion dient dem Aktualisieren der Firmware im Drucker. Firmware- und UI-Updates werden normalerweise zusammen bereitgestellt. Um die Kompatibilität sicherzustellen, sollten Sie beide Elemente im Satz aktualisieren. Der Drucker wird neu gestartet, nachdem die Firmwaredatei (.fbf) gesendet und die Aktualisierung abgeschlossen wurde.

  • Seite 152: Update User Interface (Benutzeroberfläche Aktualisieren)

    UPDATE USER INTERFACE (BENUTZEROBERFLÄCHE AKTUALISIEREN) Diese Funktion wird verwendet, um die Benutzeroberflächensoftware (UI-Software) des Druckertouchscreens zu aktualisieren. Firmware- und UI-Updates werden normalerweise zusammen bereitgestellt. Um die Kompatibilität sicherzustellen, sollten Sie beide Elemente im Satz aktualisieren. Die Benutzeroberfläche wird neu gestartet, nachdem die Softwaredatei (.rpi) gesendet und die Aktualisierung abgeschlossen wurde.
  • Seite 153 Tintenverbrauch Zeigt die geschätzte Tintenmenge zusammen mit anderen Informationen für jeden an den Drucker gesendeten Auftrag an. Außerdem werden Schätzwerte für Page (Seite) und Job Costs (Auftragskosten) verfolgt, wenn Informationen unter Job Cost Settings (Auftragskosteneinstellungen) eingegeben werden. Diese Funktionen liefern nur angenäherte Werte. Die Genauigkeit wird weder ausdrücklich noch konkludent garantiert.
  • Seite 154 Off (Aus): Der Tintenschätzmodus ist deaktiviert. Der Drucker druckt Aufträge. Der Drucker protokolliert während der Druckausgabe weiterhin die geschätzten Kosten pro Seite und die geschätzten Auftragskosten. Continuous (Kontinuierlich): wenn mehrere aufeinanderfolgende Aufträge geschätzt werden sollen. Der Tintenschätzmodus bleibt aktiv. Der Drucker druckt NICHT, bis Sie manuell „Off (Aus)“...
  • Seite 155 Schaltfläche Refresh (Aktualisieren): Klicken Sie nach dem Verarbeiten eines Auftrags auf die Schaltfläche „Refresh (Aktualisieren)“, um die Ergebnisse anzuzeigen. Schaltfläche Upload Table (Tabelle hochladen): speichert die Tintenverbrauchswerte in einer CSV-Datei. Die Datei kann mit Microsoft Excel geöffnet werden. Schaltfläche Reset Page Counter (Seitenzähler zurücksetzen): Klicken Sie auf diese Schaltfläche, um den Seitenzähler für den Tintenverbrauch auf Null zurückzusetzen.

  • Seite 156: Service-Menü

    Service-Menü Durch Klicken auf Service Menus (Wartungsmenüs) wird der Bildschirm Service Menus (Wartungsmenüs) (Diagnostics (Diagnose)) mit den Servicemenüschaltflächen angezeigt.
  • Seite 157 • Schaltfläche Diagnostics (Diagnose): Klicken Sie hier, um den Status des Druckers zu prüfen. (Weitere Informationen enthält der Abschnitt „Diagnose auf Seite 155“.) • Schaltfläche System Settings (Systemeinstellungen): Klicken Sie auf diese Schaltfläche, um Einstellungen zum Verbinden des Druckers mit dem Netzwerk einzugeben oder zu ändern.
  • Seite 158 Diagnostics Dieser Bildschirm wird geöffnet, wenn Sie „Service Menus (Servicemenüs)“ wählen. In diesem Bildschirm sehen Sie den aktuellen Status des Druckers und seiner internen Komponenten, darunter Seitenzähler, Tintenkartuschenstatus, Druckkopfstatus, Netzwerkstatus und Ereignisprotokollverlauf.
  • Seite 159 Event Log History (Ereignisprotokollverlauf): zeigt wichtige Ereignisse an, die im Drucker aufgetreten sind (Einsetzen von Druckköpfen oder Tintenkartuschen und Firmware-Upgrades). Upload Debug Log (Debugprotokoll hochladen): Durch Klicken auf diese Schaltfläche wird eine Textdatei erstellt, die die letzten Druckerereignisse sowie die aktuelle Druckerkonfiguration und die aktuellen Druckereinstellungen enthält.
  • Seite 160 Wenn ein Problem, das Sie nicht identifizieren können, wiederholt auftritt, klicken Sie nach einem erneuten Auftreten des Problems noch vor dem Herunterfahren des Druckers auf die Schaltfläche „Upload Debug Log (Debugprotokoll hochladen)“. Diese Daten gehen verloren, sobald der Drucker heruntergefahren wird. Übermitteln Sie diese Protokolldatei dem Techniker, um das Eingrenzen des Problems zu erleichtern.

  • Seite 161: System Settings (Systemeinstellungen)

    System Settings (Systemeinstellungen) Ermöglicht das Ändern der Netzwerkeinstellungen des Druckers sowie das Einstellen von Date and Time (Datum und Uhrzeit), Debug Log Level (Protokolldetailstufe) und Screensaver (Bildschirmschoner). Network Settings (Netzwerkeinstellungen): interne und externe Netzwerkeinstellungen des Druckers anzeigen, eingeben oder ändern. Verwenden Sie die Touchscreenfunktionen des Druckers, um den Drucker erstmals mit einem Netzwerk zu verbinden.

  • Seite 162: Anzeigen Oder Ändern Von Druckernetzwerkeinstellungen

    Anzeigen oder Ändern von Druckernetzwerkeinstellungen Für diesen Vorgang ist vorausgesetzt, dass Sie den Druckertreiber bereits geladen und eine funktionierende Toolbox-Verbindung zum Drucker hergestellt haben. So zeigen Sie die Druckernetzwerkeinstellungen an oder ändern sie: Wählen Sie in der Toolbox das Dropdownmenü „View (Ansicht)“, klicken Sie auf „Service Menus (Wartungsmenüs)“...

  • Seite 163: Einstellen Von Datum Und Uhrzeit Und Deren Format

    Geben Sie Änderungen in die entsprechenden Felder ein. Klicken Sie auf „Submit (Übertragen)“. private_ip (Private IP-Adresse) und ui_ip (UI-IP-Adresse): Diese IP-Adressen gelten für die interne Kommunikation des Druckers zwischen MPCA (Hauptplatine) und Druckertouchscreen (UI). Diese Adressen müssen normalerweise nicht manuell, können jedoch automatisch geändert werden.
  • Seite 164 Die Seite „System Settings (Systemeinstellungen)“ wird geöffnet. Verwenden Sie die folgenden Date and Time (Datum und Uhrzeit)-Optionen, um Datum und Uhrzeit für den Drucker einzugeben, zu bearbeiten und zu formatieren. Date and Time (Datum und Uhrzeit): Stellen Sie hier Datum und Uhrzeit ein. Der Wert in diesem Feld hat immer das Format „TT/MM/JJ hh:mm“.

  • Seite 165: Ändern Der Debugstufe

    Ändern der Debugstufe Debug Level (Debugstufe): Legen Sie die Detailstufe der Debugprotokolle fest. Wenn ein Problem wiederholt auftritt, werden Sie möglicherweise aufgefordert, ein Debugprotokoll des Druckers bereitzustellen. Möglicherweise werden Sie von einem Techniker aufgefordert, als Debug Level (Debugstufe) 1 oder 2 einzustellen, bevor Sie die Debugprotokolldatei übermitteln.

  • Seite 166: Bildschirmschoner Einstellen

    Klicken Sie auf „Submit (Übertragen)“. Bildschirmschoner einstellen Screensaver (Bildschirmschoner): Legen Sie in Sekunden fest, wie lange der Touchscreen eingeschaltet bleiben soll, wenn keine Benutzereingabe erfolgt. Anschließend wird der Ruhemodus aktiviert.
  • Seite 167 Der Touchscreen wechselt in den Ruhemodus (schwarz), wenn er für die im Feld ui_timeout_seconds (UI-Timeout (s)) angegebene Anzahl Sekunden nicht berührt wurde. Standardwert: 600 Sekunden (10 Minuten). Wenn sich der Touchscreen im Ruhemodus befindet, wird der Bildschirm automatisch aktiviert (eingeschaltet), sobald Sie ihn berühren. Wählen Sie in der Toolbox das Dropdownmenü...
  • Seite 168 Klicken Sie auf „Submit (Übertragen)“.

  • Seite 169: History Logs (Verlaufsprotokolle, Früher Debug Logs (Debugprotokolle))

    History Logs (Verlaufsprotokolle, früher Debug Logs (Debugprotokolle)) Verwenden Sie diese Option für den Zugriff auf die Debug- und Auftragsprotokolle des Druckers. Diese Dateien sind für Diagnose und Fehlerbehebung hilfreich. Wenn ein Problem wiederholt auftritt, werden Sie möglicherweise aufgefordert, ein Debugprotokoll des Druckers bereitzustellen.
  • Seite 170 Debug: zeigt nur Debugprotokolldateien an.
  • Seite 171 Jobs (Aufträge): zeigt nur Protokolldateien für gedruckte Aufträge an. Im Allgemeinen wird jeden Tag ein separates Debug- und Auftragsprotokoll im UI-Speicher abgelegt, damit später darauf zurückgegriffen werden kann. Protokolldateien werden unter Namen gespeichert, die folgendermaßen gebildet werden: "debug_JJJJ-MM-TT.log" "job_JJJJ-MM-TT.log"...
  • Seite 172 Scansensoren Diese Protokolle geben den Status von Sensoren und Encodern an, die im gesamten Drucker verteilt sind. (siehe Abbildung unten). Die Sensoren werden alle paar Sekunden abgefragt und eine neue Statuszeile wird angezeigt. Die Informationen im Bildschirm „Scan Sensors (Scansensoren)“ richten sich an Techniker.
  • Seite 173 • Circulate Ink (Tinte umwälzen): pumpt Tinte durch das Tintensystem und den Druckkopf. Mit dieser Funktion können Sie die Tintenleitungen befüllen und Luftblasen aus dem System pressen lassen. • Normal Clean Printhead (Druckkopf reinigen – Normal): wälzt Tinte um, spült die Düsen und streift die Oberfläche des Druckkopfs ab und reinigt sie.
  • Seite 174 Dropdownmenü „Service“ Die folgenden Funktionen finden Sie in der Dropdownliste „Service“. • System-Deprime (System entleeren): pumpt Tinte aus dem Druckkopf und dem Tintensystem zurück in die Tintenkartuschen. Verwenden Sie diese Funktion, bevor Sie die Druckkopfkartusche austauschen oder den Drucker transportieren. •...
  • Seite 175 Dropdownmenü „Test Print (Testdruck)“ Mit diesem Menü können Sie Druckerkonfigurationswerte und Testmuster drucken. Testmuster sind nützlich, um Probleme mit dem Druckkopf und der Druckqualität zu beheben. Jeder Ausdruck enthält Informationen zum Drucker. • Print Setup Page (Setupseite drucken): druckt ein Muster, mit dem die Druckausrichtungen auf der Seite geprüft werden können.

  • Seite 176: Druckertreibereigenschaften

    Druckertreibereigenschaften Der Druckertreiber funktioniert wie jeder andere Druckertreiber für Windows. Er umfasst einige Erweiterungen, damit der Drucker unterschiedlich adressierte Druckmaterialstücke schnell und effizient drucken kann. Windows 8, 8.1 und 10: Nachdem der Auftrag eingerichtet wurde, klicken Sie auf File (Datei) und dann auf Print (Drucken). Das Fenster rechts wird geöffnet. Als Drucker muss S Series Driver (Treiber für S-Serie) ausgewählt sein.
  • Seite 177 Registerkarte „Allgemein“ Auf der Registerkarte General (Allgemein) können Sie Folgendes auswählen: • Orientation (Ausrichtung): Portrait (Hochformat, Standardwert), Landscape (Querformat), Rotate 180° (Um 180° drehen) und Mirrored (Gespiegelt). Statt von „Portrait (Hochformat)“ zu „Landscape (Querformat)“ zu wechseln, sollten Sie mit den Optionen in der Dropdownliste „Size (Größe)“...
  • Seite 178 • Job Management (Auftragsverwaltung): Printer Capture (Druckererfassung): Wenn diese Option ausgewählt ist, erfasst und speichert der Drucker den gerade gedruckten Druckauftrag. Nachdem der Auftrag abgeschlossen ist, bleibt er im Touchscreenmenü unter „Job (Auftrag), Stored Jobs (Gespeicherte Aufträge)“ verfügbar. Diese Funktion sollte nur für Aufträge ausgewählt werden, die im Drucker gespeichert und später erneut genutzt werden sollen.
  • Seite 179 Reverse Order (Umgekehrte Reihenfolge): beginnt die Druckausgabe mit der letzten Seite. Da der gesamte Auftrag vor dem Drucken in den Drucker geladen werden muss, kann das Laden bei großen Aufträge länger dauern. Collate (Sortieren): Wenn Sie mehrere Kopien von mehrseitigen Dokumenten drucken, werden durch Aktivieren dieses Kontrollkästchens alle Seiten des Dokuments in der richtigen Reihenfolge gedruckt, bevor das nächste Exemplar gedruckt wird.
  • Seite 180 • Custom Sizes (Benutzerdefinierte Formate): Klicken Sie auf die Schaltfläche „Custom Sizes (Benutzerdefinierte Formate)“, um weitere, Ihren Anforderungen entsprechende Druckmaterialformate zu erstellen und zu speichern. Maximale Breite = 222,8 mm (8,77 Zoll) Maximale Höhe = 1 016 mm (40 Zoll) Für die Anzeige der Werte kann „Inches (Zoll)“...
  • Seite 181 • Color Selection (Farbauswahl): Verfügbar sind die Optionen Color (Farbe), Composite Black (Kompositschwarz, Schwarz wird durch die Kombination aller Farben erzeugt) und Black Only (Nur Schwarz, verwendet nur schwarze Tinte). • Print Quality (Druckqualität): Normal (Standardwert): 1600 x 800 dpi. Best (Höchste): 1600 x 1600 dpi.
  • Seite 182 Registerkarte „Layout“ Auf der Registerkarte Layout können Sie festlegen, wie das Dokument gedruckt werden soll, ohne das ursprüngliche Dokument zu verändern.
  • Seite 183 • Resizing (Größe ändern): Original Size (Originalgröße) : Die Größe wird nicht geändert. Custom Resize (Benutzerdefinierte Größenänderung): ändert die Originalgröße um den angegebenen Prozentsatz. Der Drucker druckt das Dokument unabhängig vom gewählten Papierformat in dieser Größe. Print on (Druck auf): Geben Sie ein Papierformat für den Druck an (unabhängig von der Größe des Originaldokuments).
  • Seite 184 Top Adjustment (Versatz oben) verschiebt das Druckbild vertikal (4,98 mm bis +200,02 mm) relativ zur Oberkante (Zuführungsseite) des Druckmaterials. (in Schritten von 0,1 mm). Left Adjustment (Versatz links) verschiebt das Druckbild horizontal (+200,02 mm nach rechts). Purge Bar Position (Spülposition)*: Im Betrieb spritzt der Druckkopf eine kleine Menge Tinte in die Lücke zwischen den Druckmaterialstücken, um die Düsen aufzufrischen (befeuchten).
  • Seite 185 Max Page Width (Maximale Seitenbreite): legt die Breite des tatsächlichen Druckbereichs fest. (+0,50 mm bis 222,75 mm in Schritten von 0,1 mm). Kann verwendet werden, um nicht gewünschte Daten bzw. auf der rechten Seite des Druckmaterials ausgegebene Daten abzuschneiden. Wenn Sie einen kleineren Wert als 222,75 mm einstellen, reduziert dies die maximale Druckbreite des Druckkopfs.
  • Seite 186 Registerkarte „Color“ Color (Farbe) wird verwendet, um die Farbausgabe des Druckers anzupassen. Verwenden Sie die Schieberegler zum Einstellen von Color Tone (Farbton), Brightness (Helligkeit) und Saturation (Sättigung). Mit den Schiebereglern C, M, Y, K werden die einzelnen Farben eingestellt. Mit Defaults (Standardwerte) werden die Einstellungen auf 0 zurückgesetzt.
  • Seite 187 Registerkarte „Import/Export“ Import/Export wird verwendet, um benutzerdefinierte Druckmaterialformate, Wasserzeichen und/oder Druckeinstellungen zu speichern, die Sie für unterschiedliche Aufträge entworfen und gespeichert haben. Dies ist nützlich, wenn Sie den Druckertreiber auf dem derzeitigen Computer deinstallieren oder auf einem anderen Computer installieren müssen. •...

  • Seite 188: Wartung

    Wartung Damit der Drucker in gutem Arbeitszustand bleibt, muss er regelmäßig gewartet werden. In diesem Abschnitt werden die Wartungsarbeiten für den Drucker und die Druckerkomponenten (Tintenkartuschen, Druckkopfkartusche, Servicestation usw.) beschrieben. Dies umfasst auch den Austausch von Tintenkartuschen, Druckkopf und Papiertrennungen. Reinigen des Druckers und der Druckerkomponenten ..............187 Reinigen der drehbaren Tintenanschlussstücke ..........191...

  • Seite 190: Reinigen Des Druckers Und Der Druckerkomponenten

    Reinigen des Druckers und der Druckerkom- ponenten DER DRUCKER IST EIN PRÄZISIONSGERÄT. REGELMÄSSIGE REINIGUNG SORGT FÜR EINE LANGE LEBENSDAUER. TRENNEN SIE DAS GERÄT VOR ALLEN WARTUNGSARBEITEN VOM NETZSTROM. ENTFERNEN SIE NICHT DIE SEITENABDECKUNGEN. DIESE TEILE DECKEN HOCHSPANNUNG FÜHRENDE KOMPONENTEN AB. Reinigen Sie den Drucker regelmäßig, um Ablagerungen von Papierstaub und Tinte zu entfernen.

  • Seite 191: Reinigen Von Zuführungs- Und Vorschubrollen

    Reinigen von Zuführungs- und Vorschubrollen Zuführungs-, Vorschub- und Transportrollen können durch Papierfasern und Tintenpartikel verunreinigt werden. Die Rollen sind daher regelmäßig mit einem milden Haushaltsscheuermittel auf einem feuchten fusselfreien Tuch zu reinigen. Verwenden Sie auf Gummirollen keine Lösungsmittel.
  • Seite 192 Reinigen des Drucksystems Bereiche des Drucksystems, in denen sich Staub, Papierfasern und Tinte ansammeln können, müssen regelmäßig gereinigt werden. Öffnen Sie die Druckkopfklappe. Öffnen Sie die Tintenkartuschenklappe. Lösen Sie den Riegel der Funktionseinheit, um die Funktionseinheit zu öffnen. Entfernen Sie sämtliche losen Rückstände mit einem Staubsauger.
  • Seite 193 [A] Druckmaterialsensoren: Auf den Druckmaterialsensoren können sich Papierfasern und Staub ablagern. Verwenden Sie zum Entfernen des Staubs eine Druckluftdose. Verwenden Sie einen feuchten (nicht nassen) Schwamm oder ein fusselfreies Wattestäbchen, um die Tinte vorsichtig von den Sensoroberflächen zu entfernen. Achten Sie darauf, kein Wasser in die Elektronik tropfen zu lassen. Verwenden Sie einen sauberen, trockenen Tupfer, um die Oberflächen abzutupfen, damit sie trocken sind.

  • Seite 194: Reinigen Der Drehbaren Tintenanschlussstücke

    Reinigen der drehbaren Tintenanschlussstücke Entleeren Sie das System zunächst und entnehmen Sie dann die Druckkopfkartusche. Befeuchten Sie einen Schaumstofftupfer mit destilliertem Wasser. Führen Sie das Wattestäbchen in einen der Tintenkanäle ein und drehen Sie es, um die Kammer zu reinigen. Verwenden Sie für jeden weiteren Tintenkanal ein neues Wattestäbchen, bis alle 10 Öffnungen (fünf auf jeder Seite) gereinigt wurden.
  • Seite 195 Entnehmen Sie die betreffenden Tintenkartuschen. Öffnen Sie die Tintenkartuschenklappe. Lösen Sie die Riegel der Tintenkartuschen [A]. Entnehmen Sie die Tintenkartuschen [B], die nicht aufgefrischt werden konnten. Dies ist eine gute Gelegenheit, den Resttintenbehälter [C] zu inspizieren. Stellen Sie sicher, dass der Behälter nicht voll ist und richtig eingesetzt wurde.

  • Seite 196: Entsorgung

    Lagerung Lagern Sie neue Tintenkartuschen in der Originalverpackung und schützen Sie sie vor Hitze. Geöffnete Tintenkartuschen sollten im Drucker verbleiben. Nominelles Verfallsdatum von Tinte: 24 Monate nach Herstellungsdatum (Tintenabfülldatum). Entsorgung Entsorgen Sie Tinte und Tintenkartusche nach Maßgabe der regionalen/nationalen Bestimmungen. Reinigen Sie Flecken mit Seife und Wasser.
  • Seite 197 Öffnen Sie die Tintenkartuschenklappe (klappt nach unten). (Die Kommunikation zwischen Drucker und Tintenkartuschen wird getrennt, damit diese sicher eingesetzt und ausgetauscht werden können.) Öffnen Sie die Riegel der Tintenkartuschen [A]. Ziehen Sie die Unterseite der Riegel nach oben und klappen Sie die Riegel hoch. Nehmen Sie leere Tintenkartuschen [B] aus dem Drucker.

  • Seite 198: Reinigen Des Druckkopfs

    Schließen Sie die Tintenkartuschenklappe. Die Tintenkartuschenfarben sollten angezeigt werden (siehe Abbildung). Wenn die Tintenfarben nach einigen Sekunden nicht als gefüllt angezeigt werden, öffnen Sie die Tintenkartuschenklappe, entnehmen Sie die betreffenden Tintenkartuschen und setzen Sie sie wieder ein. Wenn eine Tintenkartusche eingesetzt ist, die Tintenfüllstandsanzeige aber nicht aktualisiert wird, beachten „Reinigen der Tintenkartuschenkontakte auf Seite 191“...
  • Seite 199 Bevor Sie mit diesem Vorgang beginnen, sollten Sie eine Druckmaterialdicke von 10 mm einstellen. Sie gelangen dann besser mit der Hand unter den Druckkopf. Notieren Sie sich die aktuelle Einstellung, damit Sie diesen Wert nach Abschluss des Reinigungsvorgangs wiederherstellen können. Tippen Sie auf dem Touchscreen auf „Menu (Menü)“...
  • Seite 200 Führen Sie ein mit destilliertem Wasser angefeuchtetes fusselfreies Tuch vorsichtig zur Rückseite der Druckkopfoberfläche und wischen Sie die Druckkopfoberfläche in der gezeigten Richtung (roter Pfeil) ab. Wiederholen Sie diesen Vorgang bei Bedarf, um Tinte und Verunreinigungen zu entfernen. Vermeiden Sie Berührungen der rot eingekreisten Sternräder. Wenn diese verbogen werden, kommt es zu Problemen mit der Zuführung.

  • Seite 201: Entnehmen/Austauschen Der Druckkopfkartusche

    Entnehmen/Austauschen der Druckkopfkartusche Verwenden Sie dieses Verfahren, um einen Druckkopf auszubauen und/oder auszutauschen, der derzeit im Drucker installiert ist. Wenn derzeit kein Druckkopf im Drucker installiert ist, beachten Sie den Abschnitt „Einsetzen der Druckkopfkartusche auf Seite 48“. Die Druckkopfkartusche ist eine empfindliche Präzisionskomponente. Behandeln Sie sie mit äußerster Vorsicht, um Schäden und Probleme zu vermeiden, die zu einer Verschlechterung der Druckqualität führen können.
  • Seite 202 Öffnen Sie die freigegebene Druckkopfverriegelungvollständig. Dadurch werden die drehbaren Tintenanschlussstücke vollständig eingefahren. WENN DIE DRUCKKOPFVERRIEGELUNG NICHT FREIGEGEBEN WIRD, DÜRFEN SIE DEN RIEGEL NICHT AUFHEBELN ODER MANUELL ANHEBEN, DA ER ANDERNFALLS BRICHT. VERWENDEN SIE DIE SCHALTFLÄCHEN „SYSTEM DEPRIME (SYSTEM ENTLEEREN)“ ODER „RELEASE PRINTHEAD (DRUCKKOPF FREIGEBEN)“...
  • Seite 203 Beachten Sie nach dem Entnehmen der alten Druckkopfkartusche den Abschnitt „Installieren der Druckkopfkartusche“, um eine alte Druckkopfkartusche wieder oder eine neue Druckkopfkartusche einzubauen. Wenn Sie den aktuellen Druckkopf entsorgen möchten, legen Sie ihn in die alte Schutzverpackung ein und entsorgen Sie ihn nach Maßgabe der regionalen Vorschriften.

  • Seite 204: Lagerung Und Haltbarkeit Des Druckkopfs

    Lagerung und Haltbarkeit des Druckkopfs Ordnungsgemäß gelagerte Druckkopfkartuschen sind ungeöffnet ein Jahr haltbar. Lagertemperaturbereich: Langfristig: –10 °C bis 30 °C Kurzfristig: –25 °C bis 60 °C HINWEIS: Die kumulative Lagerdauer bei mehr als 30 °C darf 72 Stunden nicht überschreiten. Luftfeuchtebereich: 5 % bis 95 % relative Luftfeuchte, nicht kondensierend Luftdruckbereich:...
  • Seite 205 Lebensdauer des Druckkopfs Nennwert des Herstellers: ca. 3 175 000 mm Endlosdruck. Wenn beispielsweise ein Kuvert des Formats #10 (Breite 9,5 Zoll (241,3 mm), Höhe 4,13 Zoll (104,9 mm)) bedruckt wird, dessen lange Kante zuerst zugeführt wird, entspricht dies bei höchster Druckqualität und 100 % Tintendeckung (jede Düse löst bei einer Auflösung von 1600 dpi über die Länge des Druckmaterials aus) einem Endlosdruck des Druckers von 4,13 Zoll (104,9 mm) pro Stück.

  • Seite 206: Druckkopfentsorgung

    Druckkopfentsorgung Die Druckkopfkartusche muss nach Maßgabe der regionalen/nationalen Bestimmungen auf sichere Weise entsorgt werden. Um zu vermeiden, dass Tinte verschüttet wird, legen Sie die Druckkopfkartusche zur Entsorgung in die Originalverpackung. Reinigen Sie Flecken mit Seife und Wasser. Abrasivseife befreit Ihre Hände wirksam von Tinte. Inspizieren der Servicestation Die Servicestation entfernt überschüssige Tinte und Verunreinigungen von der Druckkopfkartusche, hält den Druckkopf bei Nichtgebrauch feucht und geschützt und...
  • Seite 207 Sichtprüfen Sie die Servicestation, um festzustellen, ob eine Reinigung oder Wartung erforderlich ist. Verwenden Sie ein trockenes, fusselfreies Tuch, um überschüssige Tinte von der Abstreifermotorbaugruppe [A] und der Verschließstation [B] aufzunehmen. Wischen und reiben Sie nicht an der Abstreifwalze. Dabei kann die Oberfläche der Abstreifwalze beschädigt werden.
  • Seite 208 Schließen Sie die Druckkopfklappe. Wenn Ihnen etwas an den Komponenten der Servicestation (Abstreifwalze, Abstreifermotorbaugruppe oder Verschließstation) auffällt oder die Bildqualität weiterhin beeinträchtigt ist (nicht auslösende Düsen, Farbmischung usw.), wenden Sie sich an den Kundendienstmitarbeiter. Wartung der Servicestation Die Komponenten in der Servicestation müssen unbedingt sorgfältig und regelmäßig gewartet werden.

  • Seite 209: Inspizieren/Austauschen Des Resttintenbehälters

    Inspizieren/Austauschen des Resttintenbehälters Der Resttintenbehälter fängt die vom System abgegebene Resttinte auf und absorbiert sie. Dieses Fach ist mit einem saugfähigen Material gefüllt. Dieser Behälter bzw. das im Behälter befindliche saugfähige Material muss bei Sättigung ausgetauscht werden. Inspizieren Sie den Behälter regelmäßig. Die Laschen [A] auf der linken und der rechten Seite des Behälters fixieren diesen am Druckergehäuse.

  • Seite 210: Austauschen Von Papiertrennungen

    Austauschen von Papiertrennungen Papiertrennungen trennen die zugeführten Druckmaterialstücke voneinander. Wenn häufiger zwei Druckmaterialstücke gleichzeitig eingezogen werden und dies durch Einstellen der Papiertrennungen nicht verhindert werden kann, tauschen Sie die Papiertrennungen aus. Verfahren: Schalten Sie den Drucker aus und ziehen Sie den Netzstecker aus der Steckdose. Bewegen Sie die Druckmaterialseitenführungen in die maximal geöffnete Position.

  • Seite 211: Vorbereiten Des Druckers Auf Den Transport

    Vorbereiten des Druckers auf den Transport Verwenden Sie dieses Verfahren, falls Sie den Drucker an einen neuen Standort transportieren oder ihn versenden müssen. Informationen zum Einsetzen/Entnehmen von Komponenten in den bzw. aus dem Drucker finden Sie in den entsprechenden Abschnitten in dieser Bedienungsanleitung. Lokaler Standortwechsel Der Transport des Druckers von einem Raum eines Gebäudes in einen anderen Raum desselben Gebäudes wird als lokaler Standortwechsel betrachtet.

  • Seite 212: Ferntransport Oder Versand

    Ferntransport oder Versand Wenn Sie den Drucker verschicken oder in ein anderes Gebäude transportieren müssen, müssen Sie den Drucker wie unten beschrieben vorbereiten. Nachdem der Drucker vorbereitet wurde, verpacken Sie den Drucker, die Druckkopfkartusche, die Servicestation und die Tintenkartuschen sorgfältig in den Originalverpackungen.
  • Seite 213 Öffnen Sie die freigegebene Druckkopfverriegelungvollständig. Dadurch werden die drehbaren Tintenanschlussstücke vollständig eingefahren. WENN DIE DRUCKKOPFVERRIEGELUNG NICHT FREIGEGEBEN WIRD, DÜRFEN SIE DEN RIEGEL NICHT AUFHEBELN ODER MANUELL ANHEBEN, DA ER ANDERNFALLS BRICHT. VERWENDEN SIE DIE SCHALTFLÄCHEN „SYSTEM DEPRIME (SYSTEM ENTLEEREN)“ ODER „RELEASE PRINTHEAD (DRUCKKOPF FREIGEBEN)“...

  • Seite 214: Leeren Und Reinigen Von Druckplatte Und Tropfschale

    Setzen Sie die drehbaren Kappen [2] ein, um das Tintensystem zu schützen. Leeren und Reinigen von Druckplatte und Tropfschale Öffnen Sie die Tintenkartuschenklappe und lösen (öffnen) Sie die Funktionseinheit.
  • Seite 215 Heben Sie die beiden Laschen vorsichtig aus den Schlitzen im Drucksystemgehäuse und nehmen Sie die Druckplatten- und Tropfschalenbaugruppe [A] aus dem Drucker. KIPPEN SIE DIE TROPFSCHALE BEIM AUSBAUEN DER DRUCKPLATTEN- UND TROPFSCHALENBAUGRUPPE AUS DEM DRUCKER NICHT! ANDERNFALLS KANN TINTE IM DRUCKER ODER AUF ANDERE OBERFLÄCHEN VERSCHÜTTET WERDEN UND SCHÄDEN VERURSACHEN.

  • Seite 216: Entnehmen Der Tintenkartuschen Und Prüfen/Austauschen Des Resttintenbehälters

    Wickeln Sie die Druckplatten- und Tropfschalenbaugruppe in Papiertücher, legen Sie das Päckchen in einen wiederverschließbaren Kunststoffbeutel und platzieren Sie diesen für den Transport im Zubehörkarton. Wenn der Drucker nur über eine kurze Strecke bewegt wird, können Sie Druckplatte und Tropfschale wieder in den Drucker einsetzen.
  • Seite 217 Entnehmen Sie den Resttintenbehälter [C], inspizieren Sie ihn und setzen Sie ihn dann wieder ein. Wenn er mit Tinte gefüllt ist, tauschen Sie den Behälter aus. Fahren Sie den Drucker herunter und ziehen Sie die Kabel (Netzkabel, USB, Netzwerk) ab. GEHEN SIE ZUM HERUNTERFAHREN DES DRUCKERS IMMER SO VOR: DRÜCKEN SIE DEN SOFT-EIN-/AUSSCHALTER.

  • Seite 218: Zeitplan Für Die Wartung Des Druckers

    ZEITPLAN FÜR DIE WARTUNG DES DRUCKERS Damit der Drucker in gutem Arbeitszustand bleibt, muss er regelmäßig gewartet werden. Viele Aufgaben können von Bedienern mit einfachen Verbrauchsmaterialien ohne spezielle Werkzeuge ausgeführt werden. Andere Aufgaben sollten nur von geschulten Kundendienstmitarbeitern durchgeführt werden. Bei der Verarbeitung großer Mengen ist die Wartung möglicherweise häufiger durchzuführen.
  • Seite 219 Rollen und Bänder PRÜFEN PRÜFEN PRÜFEN REINIGEN (Zuführung und Druckmaterialpfad) Druckplatten- und PRÜFEN PRÜFEN PRÜFEN REINIGEN Tropfschalenbau- gruppe Verschließstation PRÜFEN PRÜFEN PRÜFEN REINIGEN Abstreifermotormo- PRÜFEN PRÜFEN REINIGEN Resttintenbehälter PRÜFEN PRÜFEN ERSETZEN DURCH KUNDENDIENSTTECHNIKER AUSGEFÜHRT Schmierung: Schlit- PRÜFEN ANWEN- ten-, Heber- und Funktionseinheits- baugruppen PCA-Kontakte des...
  • Seite 220 Riemen des Motors PRÜFEN ERSETZEN zum Anheben des Druckkopfs, Riemen des Motors für die Servicestation (Schlitten), Riemen des Zuführungsmo- tors, Riemen des Motors für den Pa- pierpfad, Riemen zur Einstellung der Druckmaterialdicke Prüfen der Firmware- PRÜFEN ERSETZEN version Der Wartungsplan kann ohne Ankündigung geändert werden SCHALTEN SIE DEN DRUCKER IMMER AUS, BEVOR SIE DRÄHTE ODER KABEL ANSCHLIESSEN ODER ABZIEHEN, UM GEFÄHRLICHE STROMSCHLÄGE ODER VERLETZUNGEN ZU...

  • Seite 222: Hinweise Zur Problembehandlung

    Hinweise zur Problem- behandlung Die Informationen zur Problembehandlung unterstützen die Behebung von Problemen, die im Druckerbetrieb auftreten können. Wir haben versucht, alle denkbaren Szenarien zu berücksichtigen. Bevor Sie ein Problem beheben, sollten Sie sicherstellen, dass das System richtig eingerichtet und an die Stromversorgung angeschlossen und dass ausreichend Tinte verfügbar ist.

  • Seite 224: Memjet®-Druckkopf

    Memjet®-Druckkopf PROBLEM URSACHE LÖSUNG Unvollständige Buchstaben Luftblasen blockieren die Reinigen Sie den Druckkopf oder Text. Düsen. mittels Umwälzung, Befül- lung oder Zyklen aus Entlee- rung und Vorbereitung. Die entsprechenden Funktionen sind auf dem Touchscreen des Druckers und in der Drucker-Toolbox verfügbar. Befeuchten Sie den Druck- kopf mit destilliertem Was- ser und einem feuchten,...
  • Seite 225 Farbvermischung: vermisch- Ursachen: Tintenüberlauf, Reinigen Sie den Druckkopf te oder verwaschene Far- Luft im Druckkopf oder ver- mit einer der Reinigungsstu- ben. schmutzter Druckkopf. fen auf dem Touchscreen des Druckers oder in der Drucker-Toolbox. Wischen Sie den Druckkopf manuell mit destilliertem Wasser und einem feuch- ten, sauberen und fusselfrei- en Tuch ab.

  • Seite 226: Drucker

    Drucker PROBLEM URSACHE LÖSUNG Drucker lässt sich nicht Das Netzkabel ist abgezo- Prüfen Sie die Netzkabelan- hochfahren gen. schlüsse, den Netzschalter Netzschalter ist ausgeschal- und den Soft-Ein-/Ausschal- tet. ter. Soft-Ein-/Ausschalter wur- Prüfen Sie die Steckdose de nicht gedrückt. auf ordnungsgemäße Leis- Sicherung ist durchge- tung.
  • Seite 227 Der Drucker führt Druckma- An der Druckposition fehlt Wenn Sie sich hinsichtlich terialstücke zu und zählt Druckmaterial oder Druck- der Druckposition unsicher sie, druckt jedoch nicht. material erreicht die Druck- sind, richten Sie den Drucker Es wird kein Fehler ange- position nicht.
  • Seite 228 Druckmaterialstaus/- Doppelte Zuführung. Justieren Sie die Papiertren- schräglauf Druckmaterial wellt sich nungen. oder ist geknickt. Glätten Sie das Druckmate- Druckmaterial ist zu dünn. rial. Druckmaterialdicke ist nicht Prüfen Sie, ob das Druckma- richtig eingestellt. terial den Spezifikationen Falsche Druckplatte oder für die Dicke entspricht.
  • Seite 229 Drucker (Fortsetzung) PROBLEM URSACHE LÖSUNG Unregelmäßig fehlende Automatische Druckkopf- Weisen Sie „Mid-Job Ser- Punkte (Linien in Laufrich- wartungsfunktionen müs- vicing (Wartung im Auf- tung des Druckmaterials) sen eingestellt werden. trag)“ einen niedrigeren oder Farbänderungen mit Wert zu. vorübergehender Besse- Weisen Sie „KWS“ eine hö- rung nach einer MJS (War- here Stufe zu.
  • Seite 230 An der hinteren Kante des Die beim Spülen ausgesto- Prüfen bzw. korrigieren Sie Druckmaterials wird ein ßene Tinte trifft die Hinter- den Wert für „Purge Bar schwarzer Balken/eine kante des Druckmaterials. Position (Spülposition)“. schwarze Linie gedruckt Zuführungsprobleme Gleichzeitiges Zuführen von Justieren Sie die Papiertren- und/oder Druckbildverzeich- zwei Druckmedien.

  • Seite 231: Fehler Und Warnungen

    Fehler und Warnungen Meldungen im Fenster „Printer Alert (Druckeralarm)“ Meldungen, die vom Treiber gesendet und auf dem Computerbildschirm in einem kleinen Popupfenster angezeigt werden. MELDUNG LÖSUNG Cleaning in Progress Warten Sie, bis die Meldung ausgeblendet wird. Der Drucker startet die Druckausgabe des Auftrags, sobald der Reini- gungsvorgang abgeschlossen ist.
  • Seite 232 Missing Printhead Bauen Sie die Druckkopfkartusche aus. Prüfen/reinigen Sie die elektrischen Kontakte. Setzen Sie den Druckkopf wieder ein. Tauschen Sie den Druckkopf aus. Wenden Sie sich an den technischen Kundendienst, wenn das Problem bestehen bleibt. Multiple Inks Low Bestellen Sie Tinte nach. Multiple Ink Tanks Out Tauschen Sie leere Tintenkartuschen aus.
  • Seite 233 Toolbox-Systemstatusmeldungen Verwenden Sie den Touchscreen oder die Toolbox, um ein Problem im Drucker schnell zu isolieren. Die Statusanzeige meldet ERROR (FEHLER) im roten Feld. Das Druckerschema hebt den Drucker und das betroffene System hervor. Der Systemstatus auf der rechten Seite meldet das Grundproblem (in rot). Die Tintenfüllstände zeigen den Tintenstatus an.
  • Seite 234 Unten sind einige der Meldungen aufgeführt, die als System Status (Systemstatus) angezeigt werden können. SYSTEMSTATUS URSACHE LÖSUNG System Status (System- Kein Papier mehr Legen Sie Druckmaterial in den Dru- status): Verzögerungen bei cker und tippen Sie auf Clear Error PAPERPATH_FEED_TI- der Druckmaterialzu- (Fehler löschen).
  • Seite 235 System Status (System- „Media Setup Beenden Sie die „Media Setup status): (Druckmaterialein- (Druckmaterialeinrichtung)“-Funktion. MAINTENANCE_BUSY richtung)“-Funktion Keine Maßnahme erforderlich. Warten (WARTUNG_BESCHÄF- im Menü „Job (Auf- Sie, bis der Vorgang abgeschlossen TIGT) trag)“ wird verwen- ist. det. Das Gerät führt ein Wartungsverfah- ren durch.
  • Seite 236 Toolbox-Systemstatusmeldungen (Fortsetzung) SYSTEMSTATUS URSACHE LÖSUNG System Status (System- Meldet, dass die Verifizieren Sie sicher, dass die status): Druckkopfklappe of- Druckkopfklappe geschlossen ist. DOOROPEN_PRIN- fen ist. Stellen Sie sicher, dass der Schalter THEAD (DRUCKKOPF- Der Schalter ist der Druckkopfklappe (befindet sich KLAPPE_OFFEN) schadhaft oder wur- hinten in der Mitte der Klappe) akti-...
  • Seite 237 System Status (System- Mindestens eine In Kürze muss die Tintenkartusche status): Farbkartusche ent- ausgetauscht werden. Bestellen Sie INK_LOW_X hält zu wenig Tinte. Tinte nach. X = Farbe. MULT = mehr als eine Farbe betroffen. System Status (System- Mindestens eine Tin- Öffnen Sie die Tintenkartuschenklap- status): tenkartusche enthält...
  • Seite 238 System Status (System- Tintenkartusche Setzen Sie die fehlende Tintenkartu- status): fehlt oder wird nicht sche ein oder entnehmen Sie die vor- CARTRIDGE_MISS- erkannt (wurde von handene Tintenkartusche und setzen ING_MULT (MEHRE- einem nicht autori- Sie sie wieder ein, um die Verbindung RE_KARTUSCHEN_FEH- sierten Händler bezo- zu verbessern.
  • Seite 239 Toolbox-Systemstatusmeldungen (Fortsetzung) Unten sind einige der Meldungen aufgeführt, die als System Status (Systemstatus) angezeigt werden können. SYSTEMSTATUS URSACHE LÖSUNG System Status (System- Mechanischer Fehler. Sichtprüfen Sie die als Grund für den status): Eine mechanische Ausfall angegebene Komponente. MECH_FAIL_PERMA- Komponente des Führen Sie auf der Seite Scan Sensors NENT (DAUERHAF- Druckers wurde...
  • Seite 240 System Status (System- Der Druckauftrag Warten Sie, bis der Druckauftrag aus status): wurde vom Benutzer dem Drucker gelöscht wurde. Sie MECH_CANCELPAGE mit der Schaltfläche müssen den Auftrag dann manuell aus „Cancel Job (Auftrag der Druckwarteschlange auf dem abbrechen)“ abge- Computer löschen. Anschließend sen- brochen.
  • Seite 241 Toolbox-Systemstatusmeldungen (Fortsetzung) SYSTEMSTATUS URSACHE LÖSUNG System Status (System- Der Abstreifermotor Warten Sie, bis der Abstreifermotor status): ist aufgrund zu häu- abgekühlt ist. Der Drucker setzt den WIPER OVERTEMP (AB- figer oder zu lang- Betrieb automatisch fort. STREIFER-ÜBERTEMP) wieriger Abstreifer- Tipp: Weisen Sie Mid-Job Servicing transfers (Entfernen (Wartung im Auftrag) eine höhere überschüssiger Tinte...
  • Seite 242 System Status (System- Druckkopf- oder Tin- Schließen Sie die Klappen (Druckkopf status): tenkartuschenklappe und Tintenkartuschen) und tippen Sie MAINTENANCE_JAM wurde während des auf „Clear Error (Fehler löschen)“. (WARTUNGSPROBLEM) Vorgangs geöffnet. Prüfen Sie alles, was die Bewegung Sled Error (Schlittenfeh- Der Motor, der die behindern könnte (Schlitten, Heber, ler): Schlitten der Service- Komponente an-...

  • Seite 244: Anhang

    Anhang Anhang A: Druckerspezifikationen ........243 Anhang B: Verbrauchsmaterialien und optionale Hardware ..................245 Anhang C: Sicherungs-/Übertragungsanschluss ....246 Anhang D: Führungssatz für kleines Druckmaterial .......................249 So montieren Sie den Führungssatz für kleines Druckmaterial ....250 Anhang E: Verlängerte hintere Druckmaterialstütze .......................251 Einbauen der verlängerten hinteren Druckmaterialstütze ......251...

  • Seite 246: Anhang A: Druckerspezifikationen

    Anhang A: Druckerspezifikationen DRUCKAUFLÖSUNG Best (Höchste): 1600 x 1600 dpi Normal: 1600 x 800 DPI GESCHWINDIGKEIT Bis zu 3 600 Seiten pro Stunde, Format Letter (Farbe oder Schwarz- Bis zu 8 000 Kuverts pro Stunde, Format #10 weiß) DRUCKMATERIALFOR- Minimum: 76 mm B x 102 mm L (3 Zoll x 4 Zoll) –...
  • Seite 247 TINTENKAPAZITÄT Fünf separate 250-ml-Tintenkartuschen (CMYKK) Cyan (250 ml), Magenta (250 ml), Gelb (250 ml), Schwarz (500 ml) ZUFÜHRUNG Integrierte Friktionszuführung mit Oberladesystem TRANSPORT Andruckrollensystem mit Sternrädern ELEKTRIK 100 – 240 VAC, 50/60 Hz, 2,5 A ABMESSUNGEN (ca.) 81,9 cm L x 55,9 cm B x 37,5 cm H –...

  • Seite 248: Anhang B: Verbrauchsmaterialien Und Optionale Hardware

    Anhang B: Verbrauchsmaterialien und optio- nale Hardware Die folgenden Verbrauchsmaterialien und optionalen Hardwarekomponenten sind bei Ihrem Händler erhältlich: VERBRAUCHSMATERIALIEN Teilenr. Druckkopfkartusche M5PRINT-N Abstreifwalze 123-2924-N Tintenkartusche Schwarz (Drucker benötigt zwei Stück) M5K250-N Tintenkartusche Cyan M5C250-N Tintenkartusche Magenta M5M250-N Tintenkartusche Gelb M5Y250-N Tintenkartuschensatz (CMYKK) M5PACK-N Resttintenbehälter...

  • Seite 249: Anhang C: Sicherungs-/Übertragungsanschluss

    Anhang C: Sicherungs-/Übertragungsan- schluss Dieser Anschluss ist NICHT bei allen Druckern des Typs MACH 6 vorhanden. Über den USB-Anschluss auf der Vorderseite des Druckers können gespeicherte Druckaufträge gesichert werden. Gesicherte Druckaufträge können dann auf einen anderen MACH 6-Drucker übertragen (hochgeladen) werden. Gespeicherte Druckaufträge sind Aufträge, die zur künftigen Verwendung im Druckerspeicher abgelegt wurden.
  • Seite 250 Ein Techniker kann diesen Port zum Abrufen aller System-/Auftrags-/Debugprotokolldateien vom Drucker verwenden und sie für künftige Fehlerbehebungsmaßnahmen archivieren. Der Zugriff auf einzelne Auftrags- und Debugprotokolldateien ist über die Drucker-Toolbox (Service-Menüs) möglich. Gesicherte Druckaufträge werden im Verzeichnis \prns auf dem USB-Stick gespeichert. Gesicherte Protokolldateien befinden sich im Stammverzeichnis.
  • Seite 251 Backup Logs (Protokolle sichern): Mit dieser Funktion werden alle System-/Auftrags-/Debugprotokolldateien auf dem USB-Stick gesichert. Backup Print Jobs (Druckaufträge sichern): Mit dieser Funktion werden alle gespeicherten Druckaufträge auf dem USB-Stick gesichert. Upload Print Jobs (Druckaufträge hochladen): Mit dieser Funktion werden alle gespeicherten Druckaufträge vom USB-Stick auf den Drucker übertragen.

  • Seite 252: Anhang D: Führungssatz Für Kleines Druckmaterial

    Anhang D: Führungssatz für kleines Druck- material Der Führungssatz für kleines Druckmaterial (Teilenummer 47-900-05) ist ein optionales Zubehör. Mit ihm können kleinere Druckmaterialien wie Visitenkarten (50,8 mm B x 88,9 mm L (2 Zoll x 3,5 Zoll)) zugeführt werden. Die Mindestlänge von 88,9 mm (3,5 Zoll) funktioniert möglicherweise nicht mit allen Anwendungen.

  • Seite 253: So Montieren Sie Den Führungssatz Für Kleines Druckmaterial

    So montieren Sie den Führungssatz für kleines Druckmaterial [A] Führen Sie die drei (3) Schrauben (mitgeliefert) in die Bohrungen ein, um die Seitenführungsverlängerung [B] an der Innenseite der rechten Seitenführung zu befestigen. Bauen Sie die schmale hintere Druckmaterialführung [C] ein, indem Sie die Schraube/den Stift an der Bohrung in der linken Seite der hinteren Führung [D] ausrichten.

  • Seite 254: Anhang E: Verlängerte Hintere Druckmaterialstütze

    Anhang E: Verlängerte hintere Druckmateri- alstütze Die verlängerte hintere Druckmaterialstütze (Teilenummer 47-116-06) ist ein optionales Zubehör. Sie unterstützt langes Druckmaterial mit bis zu 482,6 mm (19 Zoll) bei steifem Druckmaterial und bis zu 558,8 mm (22 Zoll) bei flexiblem Druckmaterial. Lieferumfang: (1) Verlängerte hintere Druckmaterialstütze Erforderliche Werkzeuge:...
  • Seite 255 Bauen Sie die Rändelschraube [B] aus, um die Baugruppe aus hinterer Druckmaterialstütze und Schlitten vollständig vom Drucker zu lösen. Bauen Sie die Rändelschraube und die zwei Schrauben [C] aus, mit denen der Schlitten und die Stützmutter [D] an der originalen hinteren Druckmaterialstütze befestigt sind.
  • Seite 256 Montieren Sie den Schlitten an der verlängerten hinteren Druckmaterialstütze. a. Bauen Sie die Stützmutter [D] von unten ein. b. Halten Sie die Stützmutter [D] in Position und befestigen Sie den Schlitten mit der Rändelschraube und den zwei Schrauben [C], die in Schritt 3 ausgebaut wurden, an der Stützmutter.
  • Seite 257 Montieren Sie die Baugruppe aus verlängerter hinterer Druckmaterialstütze und Schlitten am Drucker. a. Richten Sie die beiden äußeren Löcher in der Baugruppe aus hinterer Druckmaterialstütze und Schlitten an den Bolzen (Innensechskantschrauben) aus. Bauen Sie dann die in Schritt 2 ausgebaute Rändelschraube lose ein. b.
