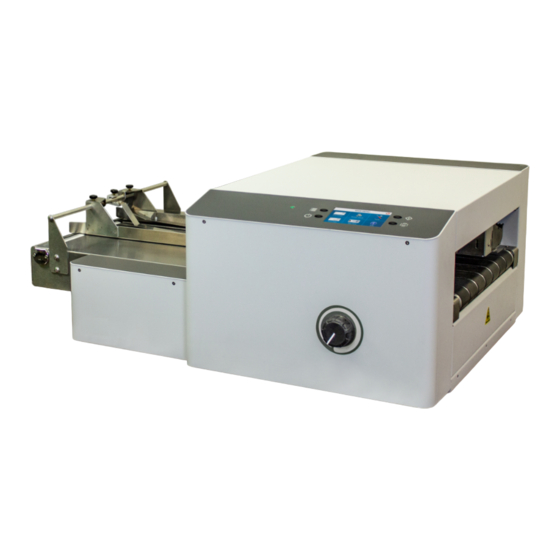

quadient AS-850 Bedienungsanleitung

quadient AS-850 Bedienungsanleitung

Adressierender drucker
Vorschau ausblenden Andere Handbücher für AS-850:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
Adressierender Drucker
AS-850
& AS-850R

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für quadient AS-850

Inhaltszusammenfassung für quadient AS-850

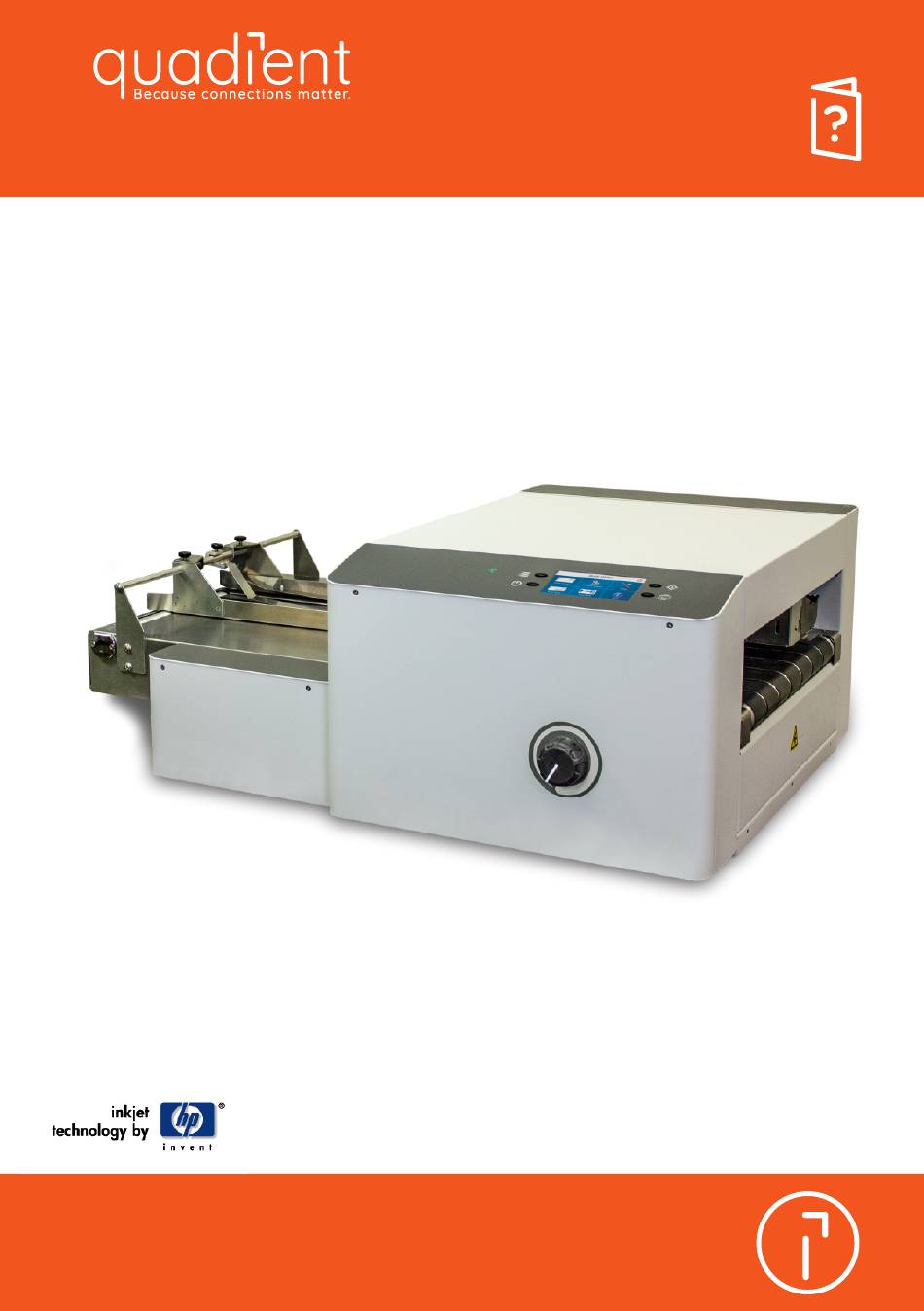

  • Seite 1 Bedienungsanleitung Adressierender Drucker AS-850 & AS-850R...

  • Seite 2: Sicherheitsvorkehrungen

    SICHERHEITSVORKEHRUNGEN DIESES GERÄT STELLT BEI ORDNUNGSGEMÄSSER VERWENDUNG KEIN PROBLEM DAR. BEACHTEN SIE BEIM BETRIEB DES DRUCKERS DIE SICHERHEITSHINWEISE. LESEN SIE DIESES HANDBUCH VOR DER VERWENDUNG DES DRUCKERS SORGFÄLTIG DURCH UND BEFOLGEN SIE DIE EMPFOHLENEN VERFAHREN, SICHERHEITSHINWEISE UND ANWEISUNGEN: WARNUNG: Gefährliche bewegliche Teile. Finger und andere Körperteile fernhalten. ...

  • Seite 3: Inhaltsverzeichnis

    ......................... 17 INRICHTUNG DES EDIENTRANSPORTSYSTEMS Einstellung von Medienseitenführungen und Transportband ................17 Einstellung der Medienstärke ..........................19 ..........................20 OSITIONIERUNG DER RUCKEINHEITEN – AS-850 (L2R) ............................. 20 RUCKBEREICH – AS-850R (R2L)........................... 21 RUCKBEREICH ............... 22 ERWENDUNG VON EDIENKONTROLLFÜHRUNG UND USGANGSDRUCKROLLENSATZ , AS-FDR14 (E 140) –...
  • Seite 4 INHALTSVERZEICHNIS EINRICHTUNG DER DRAHTLOSEN VERBINDUNG ...................... 41 DRAHTLOSER STATUS ............................... 42 ERFASSEN DER MAC-ADRESSE ..........................42 ZEITSERVER (DATUM UND UHRZEIT) ........................42 TOUCHSCREEN-KALIBRIERUNG ..........................43 ............................... 43 EDIENFELDTASTEN Schnellmenü-Taste ............................... 44 Testzuführung/Neudruck ..............................44 Bereinigungsdruck ................................44 Horizontale Ausrichtung ..............................44 Vertikale Ausrichtung ................................
  • Seite 5 INHALTSVERZEICHNIS Lagerung von Tintenpatronen – Lösemitteltinten ......................87 ................................ 89 TAU IM RUCKER Entfernen gestauter Druckmedien........................89 ............................. 90 EINIGUNG DES RUCKERS Reinigung der Transportbänder/-rollen und Zuführrollen ................... 90 Reinigung des Touchscreens ..........................90 Reinigung des Mediensensors..........................91 ABSCHNITT 5 – LEITFADEN ZUR PROBLEMBEHANDLUNG ..................92 ) ............................

  • Seite 6: Abschnitt 1 - Übersicht

    ABSCHNITT 1 ÜBERSICHT ABSCHNITT 1 – Übersicht Vorderansicht NETZ-KONTROLLLEUCHTE – EIN (leuchtet), wenn der Netzschalter EINGESCHALTET ist. BEDIENFELDTASTEN – werden für den Zugriff auf häufig verwendete Druckerfunktionen verwendet. Schnellmenü, Abschalt-/Neustartmenü, Transportsteuerungsmenü, Auftrag anhalten/fortsetzen. BEDIENFELD-TOUCHSCREEN – bietet Zugriff auf Druckermenüs und Bedienelemente zur Einrichtung und Bedienung des Druckers.

  • Seite 7: Rückansicht

    ABSCHNITT 1 ÜBERSICHT Rückansicht EINGANGSDRUCKROLLEN – transportieren Medien zu den und unter die Druckköpfe. MEDIENSEITENFÜHRUNGEN – positionieren und führen Medien in den Drucker. MEDIENHALTER – verhindert ein Hochrollen der Medien beim Einzug unter die Druckköpfe. TRANSPORTBÄNDER – drei Transportbänder transportieren Medien zu den Druckköpfen. Die zwei schmalen äußeren Transportbänder können für verschiedene Medienbreiten verstellt werden.

  • Seite 8: Bedienfeld

    ABSCHNITT 1 ÜBERSICHT Bedienfeld SCHNELLMENÜ-TASTE – ermöglicht den schnellen Zugriff auf häufig verwendete Druckerfunktionen, ohne durch eine Reihe von Bildschirmen blättern zu müssen. Testzuführung/Neudruck, horizontale und vertikale Ausrichtung, Druckereinstellungen, Bereinigungsdruck und Tintenstatus. Drücken Sie die Schnellmenü-Taste erneut, um zum vorherigen Bildschirm zurückzukehren. ABSCHALT-/NEUSTARTTASTE –...

  • Seite 9: Abschnitt 2 - Drucker Installieren

    Zuführungen FDR12/14 (EasyFeed 120/140). HINWEIS: Das Kabel 97E-500-193 wurde ursprünglich für Druckermodell AS-980 (Envelope Imager XT3.0) und Zuführung FDR12 (EasyFeed 120) hergestellt und kann entsprechend beschriftet sein. Das Kabel ist jedoch auch mit dem Drucker AS-850 und der Zuführung FDR14 (EasyFeed 140) kompatibel.

  • Seite 10: Drucker Mit Optionaler Zuführung Verbinden

    ABSCHNITT 2 DRUCKER INSTALLIEREN Drucker mit optionaler Zuführung verbinden Anschließen des Druckers VORSICHT VERGEWISSERN SIE SICH VOR DEM ANSCHLIESSEN DES NETZKABELS, DASS DER DRUCKER AUF DIE KORREKTE SPANNUNG [A] EINGESTELLT IST. ZUM ANSCHLUSS DES DRUCKERS AN EINE WANDSTECKDOSE KEINE ADAPTERSTECKER ODER VERLÄNGERUNGSKABEL VERWENDEN.
  • Seite 11 ABSCHNITT 2 DRUCKER INSTALLIEREN 5. Sicherungspack/Spannungswähler umdrehen und wieder einsetzen, sodass die gewünschte Spannung (115 V oder 230 V) oben liegt. Das Beispielbild zeigt 115 V oben. 6. Schließen Sie die Klappe der Netzanschlussbuchse und achten Sie darauf, dass die gewünschte Spannung (115 V oder 230 V) im Fenster der Netzanschlussbuchse zu sehen ist.

  • Seite 12: Anschluss An Computer Oder Netzwerk

    ABSCHNITT 2 DRUCKER INSTALLIEREN Anschluss an Computer oder Netzwerk USB 3.0 (USB 3.1 Gen 1) Anschluss: USB-Kabel in Anschluss [1] stecken. Der Drucker kann an einen USB 2.0 oder USB 3.0 Anschluss angeschlossen werden. Der Drucker kann mit einem USB 2.0 oder USB 3.0 Kabel verwendet werden.

  • Seite 13: Positionierung Der Optionalen Zuführung

    DRUCKER INSTALLIEREN Positionierung der optionalen Zuführung Mit dem AS-850 können verschiedene Zuführungsmodelle verwendet werden. Die empfohlene Zuführung ist die AS-FDR14 (EasyFeed 140) mit dem RS-140 Zuführungsständer (siehe Abbildung). Stellen Sie die Zuführung AS-FDR14 so auf den Zuführungsständer RS-140, dass sie zur Einzugsseite des Druckers zeigt (siehe Abbildung).

  • Seite 14: Druckertreiber Installieren

    ABSCHNITT 2 DRUCKER INSTALLIEREN obigen Kabel sind jedoch auch mit dem Drucker AS-850 und der Zuführung FDR14 (EasyFeed 140) kompatibel. Druckertreiber installieren Laden Sie den aktuellen Druckertreiber von der Website des Druckerherstellers herunter. Stellen Sie sicher, dass der Drucker eingeschaltet ist. Stellen Sie sicher, dass die gewünschten Schnittstellenverbindungen zwischen Drucker und Computer hergestellt wurden.
  • Seite 15 Klicken Sie auf „Ja“, um die Option zu akzeptieren. Auf „Nein“ klicken, um eine andere Option auszuwählen. HINWEIS: Der Drucker AS-850 kann von links nach rechts oder von rechts nach links betrieben werden. Vergewissern Sie sich, dass das korrekte Modell entsprechend Ihres Druckers angezeigt/ausgewählt ist.
  • Seite 16 ABSCHNITT 2 DRUCKER INSTALLIEREN 6. Klicken Sie auf Fertigstellen, um die den Vorgang abzuschließen. 7. Überprüfen Sie unter „Geräte und Drucker“, dass der Drucker verfügbar und aktiv ist. TIPP: Wenn Sie eine Testseite mit dem Treiber drucken wollen, wählen Sie bitte unbedingt das entsprechende Papierformat.

  • Seite 17: Abschnitt 3 - Betrieb Des Druckers

    ABSCHNITT 3 BETRIEB DES DRUCKERS ABSCHNITT 3 – Betrieb des Druckers Tintenpatronen einsetzen (Druckköpfe) Der Drucker kann mit bis zu acht proprietären EASYInk-Patronen bestückt werden. Eine Liste der kompatiblen Tintenpatronen finden Sie in Abschnitt „Zubehör – kompatible Tintenpatronen“. Anleitungen zur Verwendung von Lösemitteltinten finden Sie in Abschnitt „Verwendung und Pflege von Lösemitteltintenpatronen“.

  • Seite 18: Einrichtung Des Medientransportsystems

    ABSCHNITT 3 BETRIEB DES DRUCKERS 7. Verriegelungshebel vorsichtig schließen – zum Sichern der Patrone. Der Verriegelungshebel ist so konstruiert, dass er die Patrone beim Schließen in die richtige Ausrichtung mit den Federkontaktstiften schwenkt. Verriegelungshebel NICHT mit Gewalt schließen. TIPP: Das Öffnen und Schließen der Verriegelung kann ein Kontaktproblem zwischen Federkontaktstiften und Patronenkontakten infolge einer Fehlausrichtung beheben.
  • Seite 19 ABSCHNITT 3 BETRIEB DES DRUCKERS 3. Schieben Sie ein Blatt mittig von vorn in den Drucker (siehe Abbildung). Stellen Sie die Medienseitenführungen auf die Breite des Mediums plus 0,8 mm ein. WICHTIG! Die beiden äußeren Transportbänder müssen so justiert werden, dass sie über den unteren Rand der Medienseitenführungen laufen und sich sehr nah an den Medienseitenführungen befinden, aber diese nicht berühren (siehe Abbildung).

  • Seite 20: Einstellung Der Medienstärke

    ABSCHNITT 3 BETRIEB DES DRUCKERS Einstellung der Medienstärke 1. Schieben Sie den Ausgangsdruckrollensatz an die Seite des Druckers, damit er nicht im Weg ist. 2. Knopf zur Einstellung der Medienstärke [A] einmal ganz im Uhrzeigersinn drehen, bis der Druckkopfschlitten die höchste Position erreicht hat.

  • Seite 21: Positionierung Der Druckeinheiten

    Einstellung der gewünschten Druckposition für jede Druckeinheit. Druckbereich – AS-850 (L2R) Das nachfolgende Diagramm veranschaulicht das Bewegungsspektrum der Druckeinheiten am AS-850 (Zuführung von links nach rechts). Es zeigt auch die „Nichtdruckzonen“ (nicht erreichbare Druckbereiche), wenn der Drucker mit einem Medium in der Maximalbreite von 381 mm B bestückt wird.

  • Seite 22: Druckbereich - As-850R (R2L)

    ABSCHNITT 3 BETRIEB DES DRUCKERS Druckbereich – AS-850R (R2L) Das nachfolgende Diagramm veranschaulicht das Bewegungsspektrum der Druckeinheiten am AS-850R (Zuführung von rechts nach links). Im nachfolgenden Beispiel beträgt die Mediengröße 381 mm B x 431,8 mm L (in Zuführungsrichtung). Es zeigt auch die „Nichtdruckzonen“ (nicht erreichbare Druckbereiche), wenn der Drucker mit einem Medium in der Maximalbreite von 381 mm B bestückt wird.

  • Seite 23: Verwendung Von Medienkontrollführung Und Ausgangsdruckrollensatz

    ABSCHNITT 3 BETRIEB DES DRUCKERS Verwendung von Medienkontrollführung und Ausgangsdruckrollensatz Der Drucker AS-850 wird mit zwei Zubehörteilen zur Verbesserung des Mediendurchlaufs durch den Druckbereich, unter den Druckeinheiten und zum Ausgang des Druckers geliefert. Medienkontrollführung [A] Ausgangsdruckrollensatz [B] Wenn die Medien ohne Probleme zugeführt werden und durchlaufen (ohne Stau, Verdrehen und mit nur wenig oder keiner Bildverzerrung), dann kann dieses Zubehör...
  • Seite 24 ABSCHNITT 3 BETRIEB DES DRUCKERS TIPP: Zur Vermeidung von Offset und Verschmierungen der Bilder muss das Zubehör so positioniert werden, dass es nicht in Kontakt mit den feuchten Bildern kommt.

  • Seite 25: Einrichtung Der Zuführung, As-Fdr14 (Easyfeed 140) - Optional

    ABSCHNITT 3 BETRIEB DES DRUCKERS Einrichtung der Zuführung, AS-FDR14 (EasyFeed 140) – optional Anweisungen zu Einrichtung und Betrieb der Zuführung siehe Betriebsanleitung der Zuführung. Anordnung der Zuführung und Eingabe der Medien Stellen Sie die Zuführung AS-FDR14 (EasyFeed 140) so auf den Zuführungsständer RS-140, dass sie zur Einzugsseite des Druckers zeigt (siehe Abbildung).

  • Seite 26: Verwendung Des Touchscreens

    ABSCHNITT 3 BETRIEB DES DRUCKERS HINWEISE: Der Drucker steuert NICHT die Zufuhrgeschwindigkeit. Wenn Sie die Bandgeschwindigkeit des Druckers ändern, müssen Sie die obige Abfolge erneut durchführen. Wenn Sie auf dem Drucker auf START drücken, gibt es eine kurze Verzögerung, bis die Zuführung startet, damit der Druckertransport die richtige Geschwindigkeit erreichen kann.

  • Seite 27: Touchscreen-Tastaturen

    ABSCHNITT 3 BETRIEB DES DRUCKERS TOUCHSCREEN-TASTATUREN Touchscreen-Tastaturen zur Eingabe oder Bearbeitung von Informationen in den Eingabefeldern in Funktionen wie Netzwerkeinstellungen verwenden. Die entsprechende Tastatur erscheint, wenn Sie auf das Eingabefeld tippen und/oder ein Dateneingabefeld auf dem Touchscreen antippen. „C“ links neben dem weißen Eingabefeld löscht den Text •...

  • Seite 28: Hauptmenü

    ABSCHNITT 3 BETRIEB DES DRUCKERS HAUPTMENÜ Tippen oder drücken Sie auf die Symbole, um auf die in den Drucker integrierten Funktionen zuzugreifen und den Druckerbetrieb anzupassen. Bild drucken: Wählen, importieren oder löschen Sie ein Bild. Importierte Bilder werden im Drucker gespeichert. Sie können gespeicherte Bilder direkt drucken oder mit dem nächsten Druckauftrag zusammenführen.

  • Seite 29: Bildschirm Info

    ABSCHNITT 3 BETRIEB DES DRUCKERS Geschwindigkeit: Zeigt die für einen Druckauftrag verfügbaren Druckgeschwindigkeiten (1–4) an. Die Auswahl der verfügbaren Geschwindigkeiten hängt von der Druckqualität ab. 150 DPI = Geschwindigkeit 1,2,3,4. 200 DPI = Geschwindigkeit 1,2,3. 300 DPI = Geschwindigkeit 1,2. 600 DPI = Geschwindigkeit 1. Stornieren: Storniert einen angehaltenen Druckauftrag.

  • Seite 30: Menü Bild Drucken

    ABSCHNITT 3 BETRIEB DES DRUCKERS Menü BILD DRUCKEN Durch Drücken des Symbols Bild drucken auf dem Hauptmenü öffnet sich der Bildschirm Bild drucken. Wählen Sie „Importieren“, um ein Bild zu speichern. Importierte Bilder werden im Drucker gespeichert. Sie können gespeicherte Bilder löschen, drucken oder mit dem nächsten Druckauftrag zusammenführen.

  • Seite 31: Bild Drucken - Importieren

    ABSCHNITT 3 BETRIEB DES DRUCKERS BILD DRUCKEN – IMPORTIEREN Der Drucker ist bereit zum Speichern eines neuen Bildes, das der Computer gesendet hat. Sendet das Bild von Ihrem Computer an den Drucker als einen einseitigen Auftrag. Das Bild wird in der Drucker-Bildbibliothek gespeichert. Das Bild wird mit den aktuellen Druckparametern (Seitengröße, Druckqualität) gespeichert.

  • Seite 32: Druckereinstellungen Menü

    ABSCHNITT 3 BETRIEB DES DRUCKERS Drucken: Drücken, um das ausgewählte gespeicherte Bild zu drucken. Zusammenführung: Drücken, um das ausgewählte gespeicherte Bild mit dem nächsten an den Drucker gesendeten Auftrag zusammenzuführen. TIPP: Wenn die Schaltfläche „Zusammenführung“ ausgegraut ist, wurde das ausgewählte gespeicherte Bild nicht mit 600 DPI gesendet/gespeichert.

  • Seite 33: Tintentyp Menü

    ABSCHNITT 3 BETRIEB DES DRUCKERS TINTENTYP Menü Im Laufe der Zeit können sich die Tinteneigenschaften innerhalb einer bestimmten Tintenpatrone ändern. Wenn eine bestimmte Tintenpatrone nicht gut druckt (z. B. verblasster oder unscharfer Druck), können Sie versuchen, die Boost-Spannung zu erhöhen und so die Druckleistung zu verbessern. Einmal eingegeben, ruft der Druckerspeicher diese Informationen auch dann ab, wenn die einzelne Patrone aus dem Drucker entnommen und zu einem späteren Zeitpunkt oder in einer anderen DRUCKKOPF-Position wieder eingesetzt wird.
  • Seite 34 ABSCHNITT 3 BETRIEB DES DRUCKERS Stücks im Auftrag gedruckt werden soll. Ausgewählt = Erstes Stück spülen EIN. Nicht ausgewählt = Erstes Stück spülen AUS. Automatische Zuführung starten: Standardmäßig ist diese Funktion EINGESCHALTET. Wenn ein Auftrag empfangen wird, startet der Drucker automatisch die Zuführung und druckt. Schalten Sie diese Funktion AUS, um mit der Taste Drucken auf dem Touchscreen (oder der Taste Pause/Fortsetzung auf dem Bedienfeld) die Zuführung und den Druck zu starten.
  • Seite 35 ABSCHNITT 3 BETRIEB DES DRUCKERS Kontinuierlicher Stapelzähler: Hiermit kann der Bediener auf dem Bildschirm „Daten drucken“ auswählen, ob der Zähler bei jedem neuen Auftrag automatisch auf Null zurückgesetzt werden soll oder nicht (die Zähler der Aufträge werden addiert). Nicht markiert = der Stapelzähler wird vor jedem Auftrag zurückgesetzt.

  • Seite 36: Bildschirm Sprache Auswählen

    ABSCHNITT 3 BETRIEB DES DRUCKERS Bildschirm SPRACHE AUSWÄHLEN Auswahl der Sprache, die auf dem Touchscreen des Druckers angezeigt wird. Bildschirm WERKSEINSTELLUNG Setzt die meisten Änderungen und Einstellungen auf die Werkseinstellungen zurück. Drücken Sie ZURÜCK, um diesen Vorgang abzubrechen und zum vorherigen Bildschirm zurückzukehren.

  • Seite 37: Bildschirm Horizontale Ausrichtung

    ABSCHNITT 3 BETRIEB DES DRUCKERS Bildschirm HORIZONTALE AUSRICHTUNG Stellt die Offsets einzelner Druckköpfe (Tintenpatronen) zur Feinabstimmung der horizontalen Ausrichtung des Ausdrucks ein. Auf diese Weise kann der Bediener die horizontale Ausrichtung von Bildern verbessern, die zwischen benachbarten Druckköpfen aufgeteilt sind. TIPP: Die horizontale Druckausrichtung wird von der Medienvorderkante zur Hinterkante niemals perfekt sein.

  • Seite 38: Menü Tools

    ABSCHNITT 3 BETRIEB DES DRUCKERS Menü TOOLS HINWEIS: Das Tools-Menü mit seinen Menüfunktionen ist nicht verfügbar, wenn im Drucker Auftragsdaten vorhanden sind. Drücken Sie im Hauptmenü auf das Werkzeug-Symbol, um den Bildschirm Tools zu öffnen. Tintenschätzer: Wählen Sie diese Option, um eine Schätzung der Tintenkosten für einen bestimmten Druckauftrag einzurichten.

  • Seite 39: Bildschirm Tintenstatus

    ABSCHNITT 3 BETRIEB DES DRUCKERS TIPP: Es wird empfohlen, vor dem Senden eines Probedrucks die Option Erstes Stück spülen AUSZUSCHALTEN. Dadurch wird weniger Tinte verbraucht und die Genauigkeit der Schätzung erhöht. Darüber hinaus muss die gewünschte Druckqualität im Druckertreiber eingestellt werden. Während der Drucker die einzelnen Seiten des Probedrucks empfängt, zeigt er den Fortschritt des Auftrags an (Verarbeitungsseite).

  • Seite 40: Bildschirm Diagnose

    ABSCHNITT 3 BETRIEB DES DRUCKERS Bildschirm DIAGNOSE Problembehandlung und Feststellung von Druckerproblemen mithilfe von Testdurchläufen der Druckerkomponenten und - systeme. Mit der Auswahl (1, 2, 3, 4) am unteren Bildschirmrand können Sie die Geschwindigkeit einstellen (1 = am langsamsten, 4 = am schnellsten). VORSICHT: Wenn TEST aktiviert ist, laufen Druckertransport und Zuführung.
  • Seite 41 ABSCHNITT 3 BETRIEB DES DRUCKERS TIPP: Wenn das Kupplungssignal EIN (grün) ist und das Transportsystem sich dreht, aber die Zuführrollen nicht, kann dies auf ein Problem mit der Kupplung, dem Kupplungssignal, der Kupplungsverbindung oder anderen Zuführungskomponenten hinweisen. Wenden Sie sich an den technischen Support. Kupplung mit Sensor (Kontrollkästchen): Wählen Sie, wie die Kupplung während der Diagnosetests aktiviert wird.

  • Seite 42: Menü Netzwerkeinstellungen (Netzwerk Und Drahtlose Verbindung Einrichten)

    ABSCHNITT 3 BETRIEB DES DRUCKERS Menü NETZWERKEINSTELLUNGEN (NETZWERK UND DRAHTLOSE VERBINDUNG EINRICHTEN) Durch Drücken des Netzwerk-Symbols auf dem Bildschirm Tools öffnet sich der Bildschirm Netzwerkeinstellungen. NETZWERKEINRICHTUNG Wählen Sie Netzwerkeinrichtung, um die Einstellungen zum Anschluss des Druckers an Ihr Netzwerk einzugeben. Druckernamen, IP-Adresse, Subnetzadresse, Gateway- Adresse, DNS Nr.

  • Seite 43: Drahtloser Status

    ABSCHNITT 3 BETRIEB DES DRUCKERS DRAHTLOSER STATUS Nachdem die drahtlose Verbindung hergestellt wurde, zeigt dieser Bildschirm Informationen zur drahtlosen Netzwerkverbindung an. Die Informationen auf diesem Bildschirm dienen nur zu Referenzzwecken. Angezeigt werden die Werte der aktuellen drahtlosen Verbindung. Sie können KEINEN der Werte auf diesem Bildschirm ändern.

  • Seite 44: Touchscreen-Kalibrierung

    ABSCHNITT 3 BETRIEB DES DRUCKERS TOUCHSCREEN-KALIBRIERUNG Anpassung des gewünschten Berührungsdrucks (Empfindlichkeit), um den Touchscreen zu aktivieren. Geringerer Prozentsatz = weniger Druck, empfindlicher. Höherer Prozentsatz = mehr Druck, weniger empfindlich. Folgen Sie den Anweisungen auf dem Bildschirm, um die Kalibrierung durchzuführen. Verbleibende Zeit zählt die 15 Sekunden herunter, die für jeden Schritt zur Verfügung stehen.

  • Seite 45: Schnellmenü-Taste

    ABSCHNITT 3 BETRIEB DES DRUCKERS Schnellmenü-Taste Ermöglicht den schnellen Zugriff auf häufig verwendete Druckerfunktionen, ohne durch eine Reihe von Bildschirmen blättern zu müssen. Wird durch Drücken der Schnellmenü-Taste auf dem Bedienfeld geöffnet. Drücken Sie die Schnellmenü-Taste erneut, um den Bildschirm zu verlassen. Testzuführung/Neudruck Der Standard ist die Testzuführung.

  • Seite 46: Vertikale Ausrichtung

    ABSCHNITT 3 BETRIEB DES DRUCKERS Vertikale Ausrichtung Verwenden Sie diese Funktion, um obere Düsen in einzelnen Druckköpfen zur Feinabstimmung der Düsenüberlappung zu aktivieren/deaktivieren. Bereich: ±12 (jeder Schritt entspricht 0,0254 mm). HINWEIS: Sie können die vertikale Ausrichtung von KOPF 1 NICHT einstellen, da dies die Referenzposition ist.

  • Seite 47: Abschalt-/Neustarttaste

    ABSCHNITT 3 BETRIEB DES DRUCKERS Abschalt-/Neustarttaste Wenn die Abschalt-/Neustarttaste auf dem Bedienfeld gedrückt wird, öffnet sich der Bildschirm Drucker herunterfahren. Dieser Bildschirm umfasst die folgenden Funktionen: Neustart Stoppt und startet erneut die Software und elektronischen Funktionen des Druckers. Siehe „Anschluss zurücksetzen“, falls diese Taste ausgegraut ist.

  • Seite 48: Patrone Initialisieren

    ABSCHNITT 3 BETRIEB DES DRUCKERS Patrone initialisieren Dient dazu, die Kommunikation zwischen den Tintenpatronen und dem Drucker wiederherzustellen. Wenn das Problem weiterhin besteht, versuchen Sie, den Drucker ordnungsgemäß herunterzufahren, und prüfen Sie, ob kompatible Tintenpatronen eingesetzt sind. Eine Liste der kompatiblen Tintenpatronen finden Sie in Abschnitt „Zubehör – kompatible Tintenpatronen“.

  • Seite 49: Pause-/Fortsetzungstaste

    ABSCHNITT 3 BETRIEB DES DRUCKERS Pause-/Fortsetzungstaste Wenn ein Druckauftrag läuft, kann er mit der Pause-/Fortsetzungstaste auf dem Bedienfeld PAUSIERT und FORTGESETZT werden. Während der Druckvorgang läuft, drücken Sie diese Taste, um den Druckauftrag zu PAUSIEREN. Drücken Sie diese Taste erneut, um den Auftrag FORTZUSETZEN. HINWEIS: Sie können diese Funktionen auch mit den Schaltflächen PAUSE/FORTSETZUNG auf dem Touchscreen (Bildschirm „Daten drucken“) ausführen.

  • Seite 50: Eigenschaften Des Druckertreibers

    ABSCHNITT 3 BETRIEB DES DRUCKERS Eigenschaften des Druckertreibers Der Druckertreiber für den AS-850 funktioniert ähnlich wie andere Druckertreiber für Windows . Er enthält jedoch ® einige Funktionen, die nur dieser Drucker aufweist. Die Eigenschaften/Funktionen des Treibers werden im Folgenden erläutert.
  • Seite 51 ABSCHNITT 3 BETRIEB DES DRUCKERS Im Dialogfeld „Print“ der meisten Software- Anwendungen auf die Schaltfläche „Eigenschaften“ oder „Erweiterte Einstellungen“ klicken und dann auf „Druckeinstellungen“ gehen. Auf diese Weise können Sie die Einstellungen für einen bestimmten Auftrag aufrufen und ändern, sobald dieser gedruckt werden kann.

  • Seite 52: Layout-Tab

    ABSCHNITT 3 BETRIEB DES DRUCKERS Layout-Tab Damit kann die Ausrichtung Hochformat oder Querformat gewählt werden. HINWEIS: In den meisten Fällen sollte „Hochformat“ als Ausrichtung eingestellt werden. Mit Klicken auf „Erweitert“ öffnet sich das Fester „Erweiterte Optionen“. Erweiterte Optionen Sobald das Fenster Erweiterte Optionen geöffnet ist, können Optionen für Papier/Ausgabe und Dokumente eingerichtet, geändert und der Drucker angepasst werden.

  • Seite 53: Papier/Ausgabe

    ABSCHNITT 3 BETRIEB DES DRUCKERS Papier/Ausgabe Papiergröße: Damit können Sie das Format des verwendeten Druckmediums wählen. TIPP: Falls die gewünschte Papiergröße in der Dropdownliste nicht verfügbar ist, finden Sie im Abschnitt „Neue Formulargröße (Papiergröße) hinzufügen“ Details, wie Sie eine neue Papiergröße hinzufügen.

  • Seite 54: Anzahl Der Exemplare

    Trockenzeit zwischen den gedruckten Stücken zu verlängern. Umkehrdruck: Nein (normal), Ja (Drehung um 180°) AS-850 (Zuführung von links nach rechts) mit AS-850(L2R) Druckertreiber Umkehrdruck: Nein = „normal“ – druckt auf dem Kopf stehend zum Bediener Umkehrdruck: Ja = „Umkehrdruck“ – druckt mit der richtigen...

  • Seite 55: Auflösung

    ABSCHNITT 3 BETRIEB DES DRUCKERS AS-850R (Zuführung von rechts nach links) mit AS-850(R2L) Druckertreiber Umkehrdruck: Nein = „normal“ – druckt mit der richtigen Seite nach oben zum Bediener Umkehrdruck: Ja = „Umkehrdruck“ – druckt auf dem Kopf stehend zum Bediener Auflösung:...

  • Seite 56: Verzögerte Zuführung

    ABSCHNITT 3 BETRIEB DES DRUCKERS Die Druckgeschwindigkeit (Bandgeschwindigkeit) kann auch nach dem Senden des Druckauftrags über den Touchscreen am Drucker geändert werden. Verzögerte Zuführung Verwenden Sie diese Funktion, um eine Pause zwischen zwei Druckvorgängen einzurichten. Dadurch vermeiden Sie „Offsets“ (Farbübertragungen, Verschmierungen) zwischen den Druckstücken.

  • Seite 57: Abschnitt 3 Betrieb Des Druckers

    Dies verhindert, dass Bediener Daten in Bereichen platzieren, die außerhalb des Druckbereichs liegen. Wenn Sie beispielsweise Briefumschläge der Größe US #10 mit der kurzen Kante zuerst in einen AS-850 einlegen wollen, erstellen Sie folgende Formulargröße: Breite = 9,5" (241,3 mm) Höhe = 4" (101,6 mm) 7.

  • Seite 58: Drucken Aus Bulk Mailer

    Bildschirm des Bulk Mailer Designer ändern: Diese Funktionen sind derzeit nicht verfügbar. Dies liegt daran, dass BCC Software keinen Druckertreiber für die Verwendung von Bulk Mailer für die Drucker AS-850/850R entwickelt hat. Deshalb gibt es keine Integration des aktuellen (von FlexSystems entwickelten) Druckertreibers des AS-850(L2R) und des AS-850(R2L) und der Software Bulk Mailer.
  • Seite 59 Im Fenster „Graphical Envelope Options“ wählen Sie die entsprechenden Optionen für Ihren „Druckertyp“: Drucker: Wahl des Druckertreibers. Gewünschtes Druckermodell auswählen: AS-850(L2R) oder AS-850(R2L). Wählen Sie „Direct Impression“. Suchen Sie den AS-850 in der Liste und wählen Sie diese Option. Klicken Sie auf WEITER, um fortzufahren.
  • Seite 60 ABSCHNITT 3 BETRIEB DES DRUCKERS c. Im Fenster „Envelope Options“ wählen Sie die gewünschte Größe des Druckmediums (Name/Breite) aus der Liste „Envelope/Letter- Layout“. HINWEIS: Breite = Länge des Mediums in Zuführungsrichtung. TIPP: Falls die gewünschte Größe des Druckmediums nicht angeboten wird, wählen Sie „New Envelope/Letter Layout“ am Anfang der Liste und öffnen Sie diese Option.
  • Seite 61 ABSCHNITT 3 BETRIEB DES DRUCKERS eine Beschreibung der Vorlage ein (optional). Klicken Sie zum Fertigstellen auf „Finish“ und schließen Sie den „Print Mail Wizard“. Ihre „Vorlage“ (Layout) wird in der „Designer“-Ansicht angezeigt.
  • Seite 62 4. In der Designer-Ansicht Ihrer Vorlage können Sie Elemente zum Layout hinzufügen oder darin ändern und positionieren. Das folgende Layout-Beispiel wurde für einen AS-850 erstellt. Die Breite des Druckmediums ist dabei 241,3 mm. Zwei statische Textelemente (Absender und Zeichen) wurden auf Köpfen 1 und 2, ein statisches Textelement (Exclusive Offer for “Big Truck” Owners) auf Kopf 4, ein Adressblock-Element auf Köpfen 5 und 6 und ein IMB-Barcode-Element auf Kopf 7 positioniert.
  • Seite 63 Seite geändert wurde. Wenn beispielsweise „normal“ drucken (Umkehrdruck = Nein) an einem AS-850 (Modell mit Zuführung von links nach rechts) verwendet wird, sollte Kopf Nr. 1 im Layout unten und Kopf Nr. 8 im Layout oben sein. Dies ist nicht der Fall.
  • Seite 64 ABSCHNITT 3 BETRIEB DES DRUCKERS d. Die „durchgezogene Linie“ im Layout markiert die Trennpunkte zwischen den Druckeinheiten. e. Die „gestrichelten Linien“ im Layout markieren die ungefähren Trennpunkte zwischen den Köpfen (Tintenpatronen). TIPP: Die besten Druckergebnisse erhalten Sie, wenn Sie die Elemente so positionieren, dass Text oder Grafik nicht auf mehrere Köpfe oder Druckeinheiten aufgeteilt werden.
  • Seite 65 ABSCHNITT 3 BETRIEB DES DRUCKERS 6. Klicken Sie auf das Symbol „Datensätze drucken“ links oben im Bildschirm „Druckvorschau“ von Bulk Mailer. Dadurch öffnet sich das Dialogfenster „Postdruck einrichten“. a. Vergewissern Sie sich, dass der entsprechende Druckertreiber als „Drucker“ ausgewählt ist. b.
  • Seite 66 Vergewissern Sie sich, dass „Aktiviert“ ausgewählt ist. Umkehrdruck: Nein, Ja Nein = normal Ja = Umkehrdruck (Drehung um 180°) AS-850 (Zuführung von links nach rechts) mit AS-850(L2R) Druckertreiber Umkehrdruck: Nein = „normal“ – druckt auf dem Kopf stehend zum Bediener Umkehrdruck: Ja = „Umkehrdruck“...
  • Seite 67 ABSCHNITT 3 BETRIEB DES DRUCKERS TIPP: Die kompatible Bandgeschwindigkeit kann auch nach dem Senden des Druckauftrags am Drucker geändert werden. Halten Sie den Drucker an, bevor Sie eine neue Bandgeschwindigkeit wählen. Zufuhrverzögerung: Anhalten der Zuführung (1/10 Sekunde). 10 = 1 Sekunde. Nach jedem zugeführten/gedruckten Medienstück hält der Drucker die Zuführung für die Dauer des eingestellten Werts an.

  • Seite 68: Drucken Aus Flex Mail 4.3

    „Als Standarddrucker festlegen“. Wählen Sie unbedingt auch die gewünschten Druckeinstellungen im Treiber und bestätigen Sie diese. 2. Falls der AS-850 nicht das ausgewählte Modell ist, klicken Sie auf „Druckeinrichtung“ und wählen Sie den AS-850(L2R) oder den AS- 850(R2L) aus der Liste.
  • Seite 69 Elemente wie Text (einschließlich Datenfelder), Barcodes und Grafiken zum Layout hinzuzufügen. Das folgende Layout-Beispiel wurde für einen AS-850 und eine Seitengröße von 177,8 mm B x 127 mm L erstellt. Das Layout zeigt drei Druckeinheiten. Obere Druckeinheit mit zwei Patronen (Köpfe), mittlere Druckeinheit mit vier Patronen und eine untere Druckeinheit mit zwei Patronen.
  • Seite 70 ABSCHNITT 3 BETRIEB DES DRUCKERS Dieser graue Bereich markiert die Trennung zwischen den Druckeinheiten Gestrichelte Linien = Trennlinie zwischen Köpfen (Patronen) Dieser graue Bereich markiert die Trennung zwischen den Druckeinheiten a. Die „gestrichelten Linien“ im Layout markieren die ungefähren Trennpunkte zwischen den Köpfen (Tintenpatronen).
  • Seite 71 ABSCHNITT 3 BETRIEB DES DRUCKERS 7. Klicken Sie auf den „PRINT“-Tab, um auf die Druckeigenschaften zuzugreifen. TIPP: Sie können auch die Optionsschaltflächen (Pfeile) unten rechts im Layout verwenden, um zwischen den Datensätzen der verknüpften Datendatei zu wechseln und zu prüfen, wie diese angezeigt/gedruckt werden. 8.
  • Seite 72 Fällen wird so vermieden, dass der Druckvorgang angehalten wird, weil der Drucker auf Daten wartet und diese verarbeitet. Dadurch lässt sich der Durchsatz (die Druckgeschwindigkeit) verbessern. 11. Klicken Sie auf den „Settings“-Tab (Einstellungen) und wählen Sie das gewünschte Modell des Druckers AS-850 aus. In diesem Fenster können Sie auch die folgenden Funktionen auswählen.
  • Seite 73 Wählen Sie die gewünschten Dokumentoptionen und Druckereigenschaften. Druckoptimierung: Aktiviert, Deaktiviert Vergewissern Sie sich, dass „Aktiviert“ ausgewählt ist. Umkehrdruck: Nein, Ja AS-850 (Zuführung von links nach rechts) mit AS-850(L2R) Druckertreiber Umkehrdruck: Nein = „normal“ – druckt auf dem Kopf stehend zum Bediener Umkehrdruck: Ja = „Umkehrdruck“...
  • Seite 74 ABSCHNITT 3 BETRIEB DES DRUCKERS Auflösung: 150, 200, 300, 600 DPI (Druckqualität) Bandgeschwindigkeit: Niedrig, Mittel, Mittelhoch, Hoch HINWEIS: Die Auswahl der Bandgeschwindigkeit wird durch die gewählte Auflösung begrenzt. Wählen Sie KEINE mit dem Symbol VORSICHT gekennzeichneten Optionen. Auflösung Auswahl kompatibler Bandgeschwindigkeiten Niedrig, Mittel und Mittelhoch, Hoch Niedrig, Mittel und Mittelhoch Niedrig, Mittel...
  • Seite 75 ABSCHNITT 3 BETRIEB DES DRUCKERS 17. Klicken Sie auf „OK“, um Daten an den Drucker zu senden. HINWEIS: Stellen Sie sicher, dass der Drucker eingeschaltet und druckbereit ist, bevor Sie einen Druckauftrag/Datensätze an den Drucker senden. TIPP: Wenn Sie einen Testdruck der aktuellen Druckereinstellungen von einem oder mehreren Datensätzen drucken möchten, wählen Sie unter „Druckbereich“...

  • Seite 76: Druck Aus Anwendungen In Ms-Office

    ABSCHNITT 3 BETRIEB DES DRUCKERS Druck aus Anwendungen in MS-Office ® Wir haben keine Lösungen für den Druck aus aktuellen Anwendungen in MS-Office Zwar haben wir Erfolge beim Drucken aus MS-Word 2007 erzielt, allerdings waren wir beim Drucken aus neueren ®...

  • Seite 77: Abschnitt 4 - Wartung

    ABSCHNITT 4 WARTUNG ABSCHNITT 4 – Wartung Dieser Abschnitt beschreibt den Umgang mit Tintenpatronen, die Beseitigung von Staus, das Austauschen der Blattseparatoren und die Durchführung routinemäßiger Wartung. Tintenpatrone (Druckkopf) Tintenpatronen müssen ausgetauscht werden, wenn die Tinte aufgebraucht ist oder wenn die Bildqualität auch nach dem Säubern und Reinigen nicht besser wird.

  • Seite 78: Tintenpatrone (Druckkopf) Wechseln

    ABSCHNITT 4 WARTUNG Tintenpatrone (Druckkopf) wechseln: VORSICHT Wenn die Patrone in einem zu steilen Winkel eingesetzt oder Folie herausgenommen wird, können Tintenpatronenschlitten und/oder die Elektronik beschädigt werden. Die Patronenfolie kann durch gerissen starken Kontakt mit den Federkontaktstiften (elektrische Kontakte im Patronenhalter) während der Installation/Entnahme der Patrone beschädigt werden/reißen.
  • Seite 79 ABSCHNITT 4 WARTUNG 8. Die obigen Schritte für die verbleibenden Patronen wiederholen.

  • Seite 80: Entsorgung Der Tintenpatrone (Druckkopf)

    ABSCHNITT 4 WARTUNG Entsorgung der Tintenpatrone (Druckkopf) Entsorgen Sie das Produkt gemäß den lokal/regional/national/international geltenden Vorschriften. Das Verschlucken von Tintenpatronen kann schädlich sein. Halten Sie daher neue und gebrauchte Patronen von Kindern fern. Entsorgen Sie leere Patronen umgehend. Pflege der Tintenpatrone (Druckkopf) VORSICHT: Die Pflegeanleitungen für wasserbasierte und lösemittelbasierte Tinten unterscheiden sich.
  • Seite 81 ABSCHNITT 4 WARTUNG Legen Sie die versiegelte Patrone mit den Kontakten nach unten in einen dicht verschlossenen Lagerbehälter. Bewahren Sie Tintenpatronen an einem kühlen, trockenen und gut belüftetem Ort auf.

  • Seite 82: Reinigung Des Lagerungsclippolsters - Wasserbasierte Tinten

    ABSCHNITT 4 WARTUNG Reinigung des Lagerungsclippolsters – wasserbasierte Tinten Vergewissern Sie sich, dass das Polster im Lagerungsclip für die Patrone sauber ist, bevor Sie eine Tintenpatrone in den Lagerungsclip einsetzen. Andernfalls könnten die Düsen der Tintenpatrone durch Rückstände auf dem Polster verstopft/beschädigt werden.

  • Seite 83: Lagerung Von Tintenpatronen - Wasserbasierte Tinten

    ABSCHNITT 4 WARTUNG Ein Standard-Bereinigungsdruck ist Teil der Druckerfunktionen. Wird durch Drücken der Schnellmenü-Taste auf dem Bedienfeld geöffnet. 1. Medium einlegen. 2. Klicken Sie auf Schnellmenü auf dem Bedienfeld. 3. Wählen Sie die Schaltfläche „Bereinigungsdruck“. 4. Wählen Sie die Anzahl der zu druckenden „EXEMPLARE“ aus. Im Allgemeinen reicht ein „Bereinigungsdruck“...

  • Seite 84: Verwendung Und Pflege Von Lösemitteltintenpatronen

    ABSCHNITT 4 WARTUNG Verwendung und Pflege von Lösemitteltintenpatronen Gilt für Tintenpatronen vom Typ EASYInk UltraUV und EASYInk UltraSolv. Wenden Sie sich an Ihren Händler, um weitere Informationen zu erhalten. VORSICHT Lösemitteltinten sind giftig und entzündlich. Vermeiden Sie Kontakt mit Haut, Augen und Kleidung. Tragen Sie persönliche Schutzausrüstung. •...
  • Seite 85 ABSCHNITT 4 WARTUNG Wählen Sie KEINE Druckqualität (Auflösung) mit mehr als 300 DPI, wenn Sie Lösemitteltinten verwenden. Eine Druckqualität (Auflösung) von 150 oder 200 DPI wird empfohlen. Die Option 600 DPI sollte NIEMALS bei Lösemitteltinten verwendet werden. Ansonsten könnten die Lösemitteltintenpatronen beschädigt werden.

  • Seite 86: Pflege Von Tintenpatronen - Lösemitteltinten

    ABSCHNITT 4 WARTUNG Pflege von Tintenpatronen – Lösemitteltinten Vor der Installation der Patronen im Drucker 1. Entnehmen Sie die Tintenpatrone vom Lagerungsclip. Polster TIPP: Markieren Sie die Lagerungsclips von Patronen mit wasserbasierter Tinte mit „W“ und von Patronen mit Lösemitteltinten mit „L“, damit Sie die Lagerungsclips der verschiedenen Tintenpatronen nicht vermischen.

  • Seite 87: Reinigung Der Patronendüsen - Lösemitteltinten

    ABSCHNITT 4 WARTUNG Reinigung der Patronendüsen – Lösemitteltinten Wenn der Drucker nicht in Gebrauch ist, können Düsen austrocknen und verstopfen. Während des Druckvorgangs können sich Tintenspritzer, Papierfasern und Staub an der Düsenplatte ansammeln. Die Austrocknung der Düsen und die Ansammlung von Partikeln führen schließlich zum Verstopfen der Düsen und beeinträchtigen die Druckqualität.

  • Seite 88: Reinigung Der Düsen - Lösemitteltinten

    ABSCHNITT 4 WARTUNG Reinigung der Düsen – Lösemitteltinten Wenn die im Drucker eingesetzten Druckköpfe (Tintenpatronen) nicht in Gebrauch sind, kann die Tinte in den Düsen eintrocknen. Dadurch können bei einem Druck weiße Streifen (Leerstellen) entstehen. Durch normales Drucken werden diese „Tintenpfropfen“ nicht aus den Düsen entfernt. VORSICHT: Patronen mit Lösemitteltinten sollten NICHT mehrmals am Tag gereinigt werden.
  • Seite 89 ABSCHNITT 4 WARTUNG • Wenn die Lösemitteltintenpatronen erneut verwendet werden, müssen die Tintendüsen mit einem TROCKENEN, fusselfreien Tuch gereinigt werden. VORSICHT! Die Kontaktfläche der Patrone muss vor der Installation im Drucker trocken sein, da sonst die elektronischen Komponenten des Druckers beschädigt werden.

  • Seite 90: Stau Im Drucker

    ABSCHNITT 4 WARTUNG Stau im Drucker Falls ein Stau im Drucker auftritt, der Drucker aber nicht automatisch anhält, drücken Sie auf PAUSE, um den Drucker anzuhalten. Mögliche Gründe für einen Stau im Drucker: Die Größe des Mediums (Länge in Zuführungsrichtung) entspricht nicht der Treiber-/Softwareeinstellung. •...

  • Seite 91: Reinigung Des Druckers

    ABSCHNITT 4 WARTUNG Reinigung des Druckers WARNUNG! DRUCKER SIND PRÄZISIONSGERÄTE UND SOLLTEN REGELMÄSSIG GEREINIGT WERDEN, DAMIT SIE VIELE JAHRE FUNKTIONSFÄHIG BLEIBEN. TRENNEN SIE DEN DRUCKER VON DER STROMQUELLE, BEVOR SIE IHN WARTEN. Drucker müssen regelmäßig von angesammeltem Papierstaub und Tinte gereinigt werden. Je nach Art des verwendeten Mediums kann sich im Drucker und auf dem Transportband Papierstaub ansammeln.

  • Seite 92: Reinigung Des Mediensensors

    ABSCHNITT 4 WARTUNG Reinigung des Mediensensors Überprüfen Sie den Mediensensor regelmäßig auf Staub und Rückstände (befindet sich unter der Mediensensor- Reflektorplatte). 1. Stellen Sie mit dem Knopf zur Einstellung der Medienstärke den Druckkopfschlitten in die höchste Position. 2. Wischen Sie die Oberfläche des Reflektors (unter der Montageplatte) mit einem sauberen, fusselfreien Tuch ab.

  • Seite 93: Abschnitt 5 - Leitfaden Zur Problembehandlung

    ABSCHNITT 5 PROBLEMBEHANDLUNG ABSCHNITT 5 – Leitfaden zur Problembehandlung Mit Leitfäden zur Problembehandlung können Sie am Drucker oder der Software auftretende Probleme selbst lösen. Wir haben für die Problembehandlung möglichst umfassende Empfehlungen zusammengestellt. Bevor Sie mit der Problembehandlung beginnen, vergewissern Sie sich zunächst, dass das Gerät korrekt eingerichtet wurde, am Netz angeschlossen ist und Tintenpatronen eingesetzt wurden.
  • Seite 94 ABSCHNITT 5 PROBLEMBEHANDLUNG Problem mit Patrone oder Tinte Tintenpatronen (Druckköpfen)“ aufgebraucht beschrieben. Setzen Sie eine neue Tintenpatrone Inkompatible Tintenpatrone. ein. Überprüfen Sie mithilfe der Funktion “Tintenstatus” im „Schnellstart“-Menü, ob der Drucker die Tintenpatrone als zulässiges Zubehör erkennt.

  • Seite 95: Drucker

    ABSCHNITT 5 PROBLEMBEHANDLUNG Drucker ZUSTAND PROBLEM LÖSUNG Touchscreen ist schwarz und Drucker ist im Energiesparmodus Drücken Sie auf eine beliebige der vier Netz-Kontrollleuchte ist AN mechanischen Tasten oder tippen Sie auf den Touchscreen, um den Drucker zu aktivieren. Der Drucker wurde heruntergefahren, doch der Versuchen Sie den Drucker zu Netzschalter nicht ausgeschaltet.
  • Seite 96 ABSCHNITT 5 PROBLEMBEHANDLUNG Neudruck. Setzen Sie den Druckvorgang fort. Während des Druckvorgangs Probleme mit Tintenpatronen oder Überprüfen/reinigen/ersetzen Sie die drucken eine oder mehrere Tintenpatronen leer. Tintenpatronen. Tintenpatronen nicht mehr. Eventuell Problem durch statische Halten Sie den Druckvorgang an. Entladung. Wählen Sie die Datensätze für den Neudruck.

  • Seite 97: Doppelblattzuführung

    ABSCHNITT 5 PROBLEMBEHANDLUNG Drucker (Fortsetzung) ZUSTAND PROBLEM LÖSUNG Drucker erkennt einen Siehe Touchscreen-Meldungen Papierstau Papierstau. Siehe Touchscreen-Meldungen DOPPELBLATTZUFÜHRUNG Drucker erkennt Doppelblattzuführung oder eine im Treiber falsch gewählte Papiergröße. Drucker druckt nicht auf Medien, Medien werden nicht über Passen Sie die Position der zugeführte Stücke werden NICHT Mediensensor geführt.
  • Seite 98 ABSCHNITT 5 PROBLEMBEHANDLUNG Geisterbild und Versatz von Schlupf/Verzögerung der Überprüfen Sie die Medienstärke. Zeichen/Zeilen Medien. Durch einen zu hoch eingestellten Druckkopfschlitten entsteht beim Durchführen der Medien unter den Druckköpfen Schlupf.

  • Seite 99: Touchscreen-Meldungen

    ABSCHNITT 5 PROBLEMBEHANDLUNG Touchscreen-Meldungen Der Touchscreen zeigt Meldungen an, die auf Probleme hinweisen oder anzeigen, dass ein Vorgang abgeschlossen ist. BILDSCHIRMNACHRICHT PROBLEM LÖSUNG Papierstau. Entnehmen Sie die Medien aus der Medien eingerollt oder Zuführung und/oder dem umgebogen. Transportbereich des Druckers. Minimum: 0,008"...

  • Seite 100: Zuführung Ist Leer

    ABSCHNITT 5 PROBLEMBEHANDLUNG oder fehlgedruckte Seiten im Druckauftrag erneut auf bzw. stellen Sie diese wieder her. ZUFÜHRUNG IST LEER Keine Medien in der Zuführung Überprüfen Sie die Einstellung von (FEHLER 03) oder verlangsamte Bogentrenneinrichtungen, Medienzuführung. Seitenführungen und hinterem Keil der Zuführung und passen Sie sie an.

  • Seite 101: Zeitüberschreitung

    ABSCHNITT 5 PROBLEMBEHANDLUNG Touchscreen-Meldungen (Fortsetzung) Der Touchscreen zeigt Meldungen an, die auf Probleme hinweisen oder anzeigen, dass ein Vorgang abgeschlossen ist. Zeitüberschreitung beim Drucker prüfen. ZEITÜBERSCHREITUNG (FEHLER 04) Druckvorgang oder Drucker zu Zum Fortsetzen „OK“ drücken lange angehalten. Druckermotor hat angehalten. Möglichen Stau prüfen/beseitigen.

  • Seite 102: Anhang A - Druckerspezifikationen

    USB 3.0 (USB 3.1 Gen 1) Anschluss (unterstützt auch USB 2.0) Drahtlose Verbindung DIAGNOSE Enthalten in Firmware ZUFÜHRRICHTUNG AS-850: Von links nach rechts AS-850R: Von rechts nach links PROZESSOR 600 MHz Dual-Core ARM Cortex-A9 MPCore FIRMWARE-UPDATE Über USB oder austauschbare MicroSD ABMESSUNGEN (nur Drucker) 12,125"...
  • Seite 103 ANHANG A OPTIONEN AS-850: Betrieb von links nach rechts oder AS-850R: Betrieb von rechts nach links, Zuführung AS-FDR14 (EasyFeed 140), Ständer RS-140, Transportband/Stapler, IR- Trockner, Schrank Änderungen aller Spezifikationen vorbehalten.

  • Seite 104: Index

    Doppelblatteinzug ........... 88 Ausgangsrolle, Medien ..........5 Ä Drahtloser Status ............ 42 Äußere Transportbänder ........... 6 Druckbereich – AS-850 (L2R) ........20 Druckbereich – AS-850R (R2L)......... 21 Bänder, äußere Transport ........17 Druckeinheit Positionierung ........20 Bänder, Transport ............ 18 Druckeinheiten ............
  • Seite 105 INDEX obere Abdeckung ........... 5 Tintenpatrone ............. 78 Erweiterte Treiberoptionen Problembehandlung........91, 93 Anzahl der Exemplare ........53 Reinigung ............89 Auflösung (Druckqualität) ........ 54 Schnittstellenverbindung, Zuführung ....6 Bandgeschwindigkeit ......... 54 Sicherung ............... 6 Druckoptimierung ..........53 Standort wählen ............ 8 Layout-Tab ............
  • Seite 106 INDEX Spezifikationen ............100 Sprache, auswählen ..........35 Netzanschlussbuchse ..........6 Standort, wählen............8 Netzwerkanschluss ..........11 Stau, Drucker ............88 Netzwerkeinrichtung ..........41 Tintendüsen, Reinigung .......... 80 obere Abdeckung ............5 Tintenpatrone Patrone einsetzen ............. 16 Düsenplatte ............16 Entsorgung ............
  • Seite 107 INDEX Tintenpatrone ............. 76 Verbinden Wasserbasierter Tintenpatronen Pflege ....78 Drucker ..............9 Wenig Tinte ............. 27 Zuführung .............. 9 WLAN Vertikale Ausrichtung, Druckkopf ......36 Anschluss ............6, 11 Verwendung Touchscreen........25 Antenne ............... 11 Verwendung von Tintenpatronen Einrichtung ............41 Lösemitteltinten ..........
  • Seite 108 A0137994/A- 27/10/2020...
