6.3 Muster-Hydraulikenschemata mit Installations-Parametern

HINWEIS!
Die unterstehenden Musterhydrauliken dienen lediglich als Planungshilfe und ersetzen keine Montage-
zeichnung! Technische Änderungen vorbehalten!
Die Auslegung sowie die Planung der bauseitigen Hydrauliken muss durch den Fachinstallateur erfolgen!
Anlagenspezifische Parameter, wie Heizgrenzen und Bivalenzpunkt, empfehlen wir auf Auslegungsdaten
anzupassen!
Weitere Hydraulikbeispiele finden Sie unter "www.remko.de"

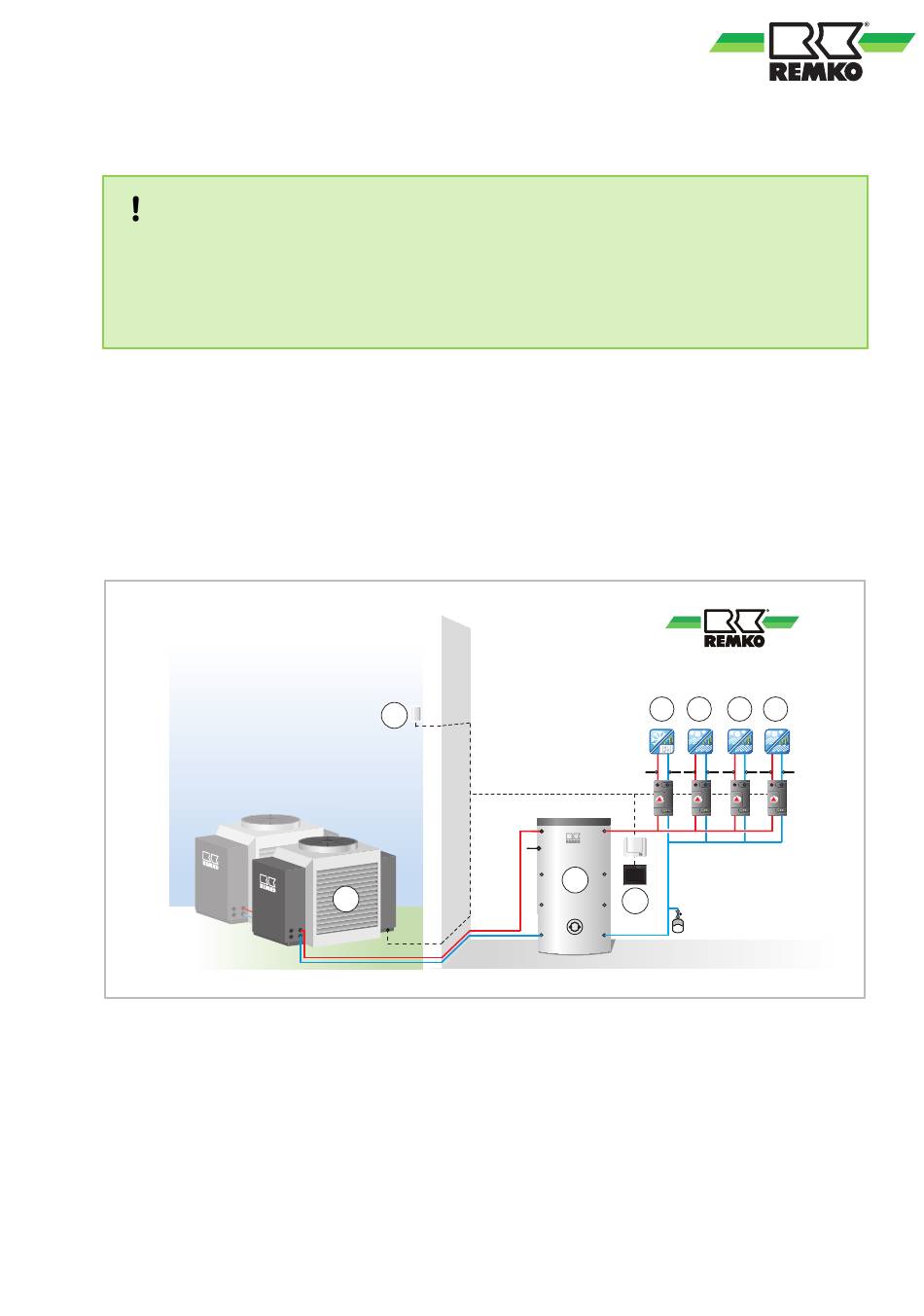

Hydraulikschema zur Wärmepumpe SQW Paket Köln
Konfiguration: Kreis ungemischt, Kreis 1 gemischt, Kreis 2 gemischt, Kreis 3 gemischt.
Betriebsart: monoenergetisch.
Funktion: Heizen oder Kühlen.
Dieses Hydraulikschema dient lediglich als Planungshilfe,
die bauseitige Hydraulik ist durch den Installateur zu planen und auszulegen!
REMKO SQW Wärmepumpe
Abb. 12: Beispiel Hydraulikschema
A: Wärmepumpe SQW
B: Speicher
C: Smart-Control
D: Außenfühler
S 06
Außenfühler
D
A
1: Ungemischter Kreis
2: Gemischter Kreis 1
3: Gemischter Kreis 2
4: Gemischter Kreis 3
1 2
HK ungemischt HK 1 gemischt
S 09 S 10 S 11
HGU HGM
S07
MPS
B
Pufferspeicher
Smart-Control
C
3 4
HK 2 gemischt HK 3 gemischt
S 12 S 13 S 14 S 15 S 16
HGM HGM
67
