6

Elektrischer Anschluss

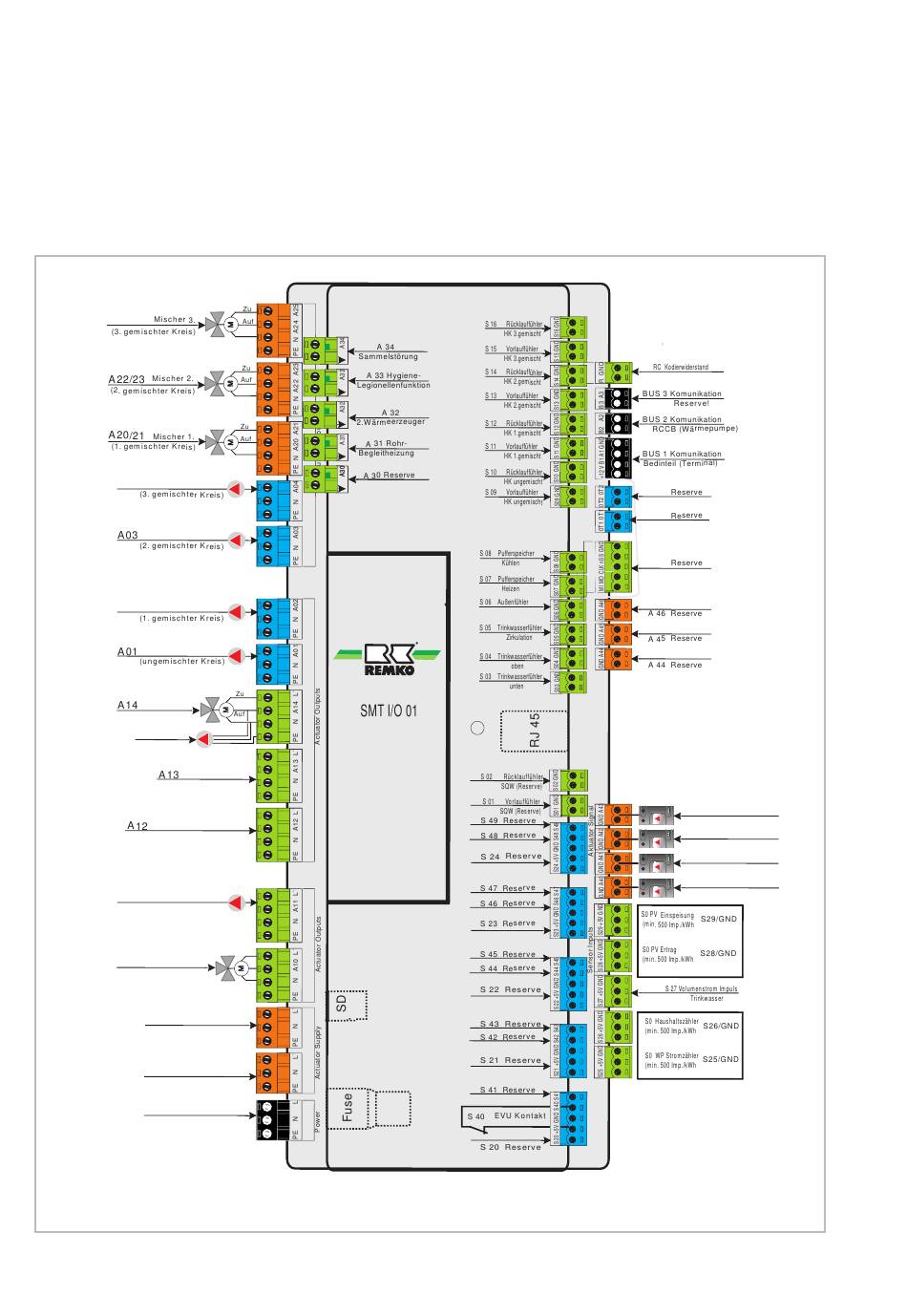

6.1 Aufbau Elektrik - I/O-Modul

Leitungsquerschnitte entsprechend der mitgelieferten Anschlusskabel verwenden!
Lastleitungen von Messleitungen getrennt verlegen!
A24/25
A04
Pumpe 3 Kreis 230V
Pumpe 2 Kreis 230V
A02
Pumpe 1 Kreis 230V
Pumpe 230V
Kühlen 230V
Umschaltventil
Pumpe 230V
Kühlen
Reserve
Nicht Belegt !
2. Wärmeerzeuger 230 V
A11
Pumpe ( 230 V )
Trinkwasser Zirkulation
A10
Umschaltventil
Trinkwasser 230V
Sekundär ( 230 V )
Spannungsversorgung
Sekundär ( 230 V )
Spannungsversorgung
Spannungsversorgung
I/O Modul ( 230 V )
Technische Änderungen vorbehalten. Angaben ohne Gewähr. / We reserve the right to make technical changes, and provide no guarantee as to the accuracy of this data!
Dieses Hydraulikschema dient lediglich als Planungshilfe und ersetzt keine Montagezeichnung! / This hydraulic scheme is only for planning assistance and does not replace an
assembly drawing!
64
A 43 PWM/0-10V Pumpe
3.gem.Kreis
A 42 PWM/0-10V Pumpe
2.gem.Kreis
A 41 PWM/0-10V Pumpe
1.gem.Kreis
A 40 PWM/0-10V Pumpe
ungem.Kreis
