REMKO Smart-Control Touch
Hydraulikschema
Funktionen: Heizen
Die unterstehende Musterhydraulik dient lediglich als Planungshilfe und ersetzt keine Montagezeich-
nung! Technische Änderungen vorbehalten!
Die Auslegung sowie die Planung der bauseitigen Hydrauliken muss durch den Fachinstallateur
erfolgen!

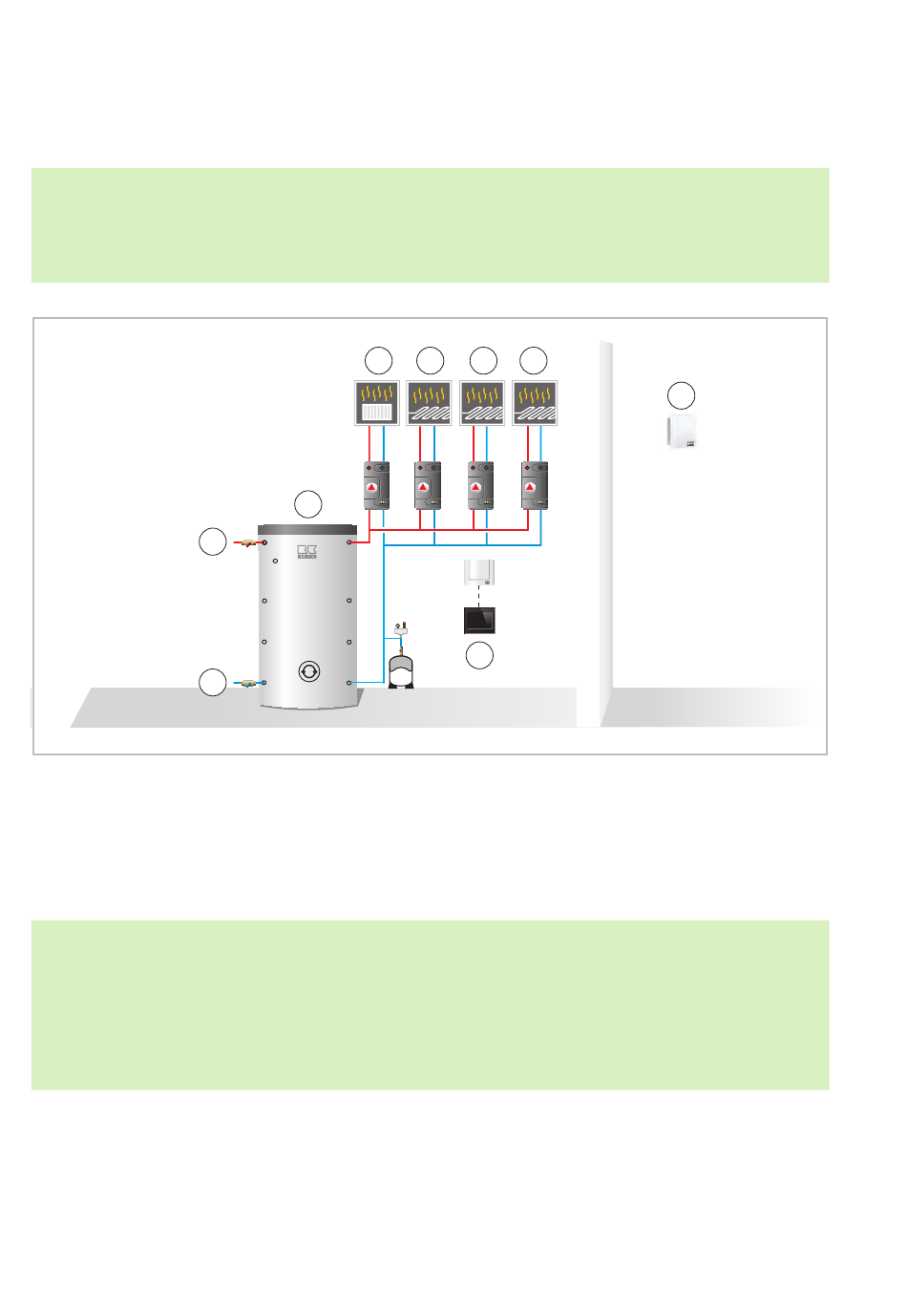

Abb. 8: Beispiel Hydraulikschema
A: Speicher
B: Raumtemperatur/Feuchtesensor
C: Smart-Control Touch
1: Vorlauf Wärmepumpe
2: Rücklauf Wärmepumpe
ACHTUNG
Während des Kühlbetriebes über eine Fußboden/Flächenheizung ist darauf zu achten, dass der Tau-
punkt nicht unterschritten wird. REMKO empfiehlt an geeigneten Stellen Taupunktfühler in Verbin-
dung mit einem (max. fünf Fühler für einen Taupunktwächter) oder mehreren Taupunktwächtern zu
installieren.
Eine Kühlung über Fußboden/Flächenheizung ist technisch nur in Verbindung mit einem
Raumtemperatur/Feuchte-Sensor der Firma REMKO freigegeben.
24
3
A
1
2
4 5 6
Pufferspeicher
C
3: Ungemischter Kreis
4: 1. gemischter Kreis
5: 2. gemischter Kreis
6: 3. gemischter Kreis
B
