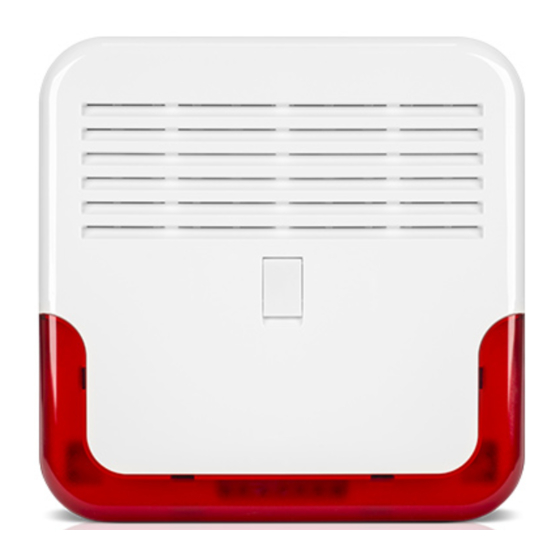

AKUSTISCH-OPTISCHER SIGNALGEBER
Der Signalgeber SP-6500 / SD-6000 informiert über Alarme durch akustische und optische
Signalisierung. Er ist für die Außenmontage geeignet.
1. Eigenschaften
• Akustische Signalisierung über den piezoelektrischen Wandler [SP-6500] oder den
dynamischen Wandler [SD-6000] erzeugt.
• Vier Typen akustischer Signalisierung zur Auswahl.
• Einstellbare Lautstärke der akustischen Signalisierung.
• Mögliche Anpassung der Alarmdauer an lokale Rechtsbestimmungen.
• Optische Signalisierung mit Hilfe von LEDs erzeugt.
• Mögliche Anwendung der zwei LEDs zur Statusanzeige und Anpassung ihrer
Funktionalität an die Bedürfnisse des Benutzers.
• Mögliche Anwendung eines Akkus als Notstromversorgung.
• Elektronik mit dem Schutz vor Wettereinflüssen.
• Sabotageschutz vor Öffnen des Gehäuses und Trennen von der Unterlage.
• Innenabdeckung aus verzinktem Blech.
• Gehäuse aus schlagfestem Polykarbonat und mit sehr hoher mechanischer Festigkeit.
• Gehäuse mit Scharnierdeckel.
• Frei wählbare Position der Scharnieren des Deckels.
2. Technische Daten
Spannungsversorgung ....................................................................................... 12 V DC ±15%
Ruhestromaufnahme
Max. Stromaufnahme (Signalisierung)
Max. Stromaufnahme (Signalisierung + Akkuladen)
Lautstärke (aus einer Entfernung 1 m) ..................................................................... bis 120 dB
Umweltklasse nach EN50130-5 .............................................................................................. IV
Betriebstemperaturbereich ................................................................................. -25°C ...+70°C
®
SP-6500 ........................................................................ 30 mA
SD-6000 ........................................................................ 20 mA
SP-6500 ...................................................................... 150 mA
SD-6000 ...................................................................... 300 mA
SP-6500 ...................................................................... 600 mA
SD-6000 ...................................................................... 900 mA
