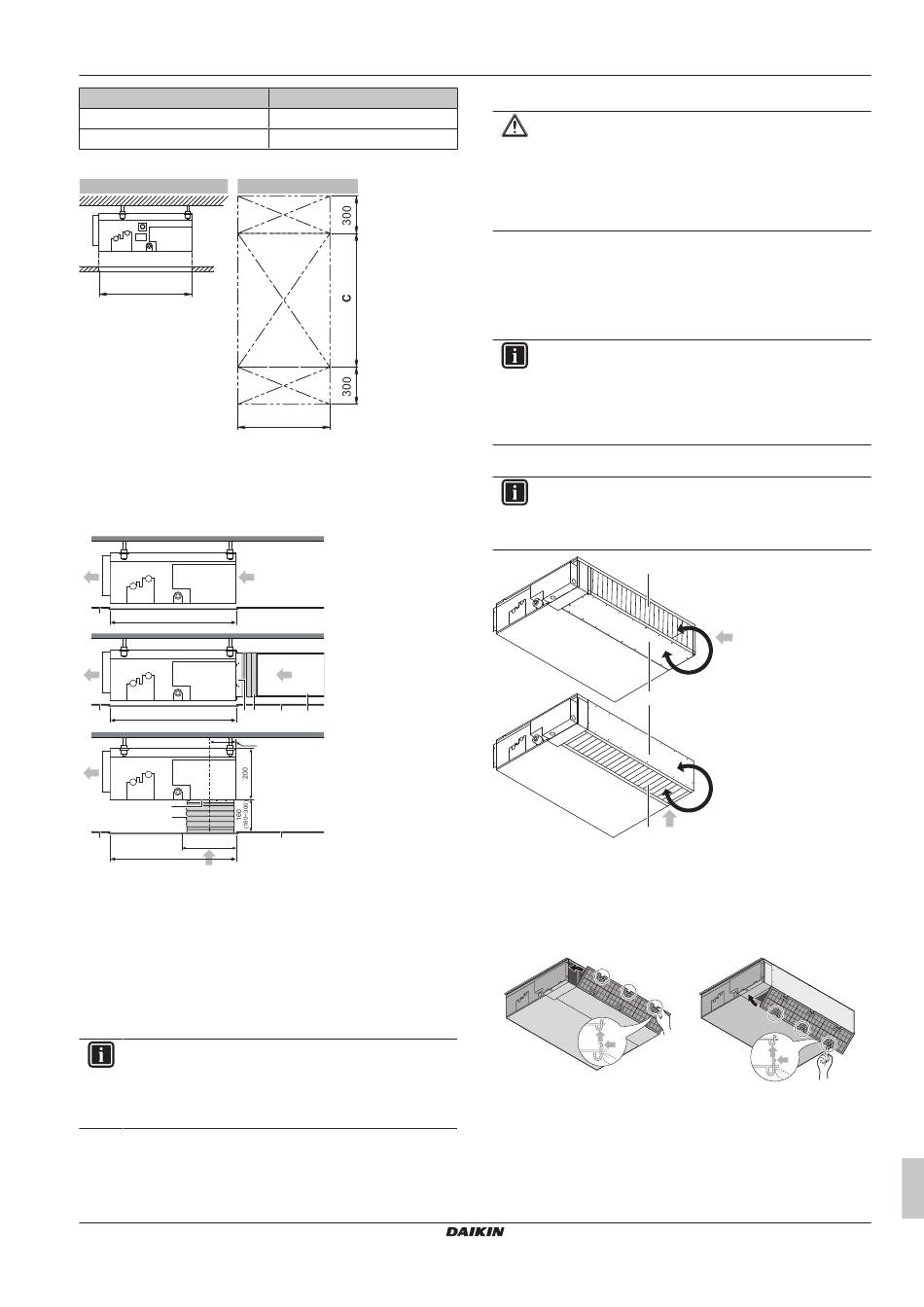

Klasse
40~50
63
Platz für Wartungsarbeiten
A
620
A Seitenansicht
B Draufsicht
C Klasse 10~32: 750 mm
Klasse 40+50: 950 mm
Klasse 63: 1150 mm
Installationsoptionen
A
b
a
≥620
B
a b c d
≥620
C
100
c
d
f
a
≥400
b
≥620
A Standardmäßiges Ansaugen auf der Rückseite
B Installation mit rückseitigem Gewebestutzen und Kanal
C Installation mit Gewebestutzen unten und
Lufteinlassgitter
a Deckenoberfläche
b Deckenöffnung
c Flansch (bauseitig zu liefern)
d Segeltuchanschluss für Lufteinlassblende (bauseitig zu
liefern)
e Kanalführung
f Lufteinlassblende (bauseitig zu liefern), Öffnung mit
Luftfilter (bauseitig zu liefern)
INFORMATION
Einige Optionen erfordern möglicherweise zusätzlichen
Raum für Servicearbeiten. Beachten Sie die Informationen
in der Installationsanleitung für die benutzte Option, bevor
Sie die Installation durchführen.
FXDA10~63A2VEB
VRV System-Klimagerät
3P599562-1 – 2020.05
A (mm)
990
1190
B
620
a e
a
(mm)
12 Installation des Geräts
Anforderungen der Mindest-Fußbodenfläche
ACHTUNG
Die gesamte Kältemittelfüllung im System KANN NICHT
unter dem Wert liegen für die Mindest-Fußbodenfläche des
kleinsten Raums, der versorgt wird. Informationen zu
Anforderungen der
Inneneinheiten finden Sie in der Installations- und
Betriebsanleitung der Außeneinheit.
12.2 Montieren des Innengeräts
12.2.1 Richtlinien zur Installation der
Inneneinheit
INFORMATION
Optionale Einrichtungen. Lesen Sie vor der Installation
einer optionalen
Installationsanleitung. Abhängig von den Bedingungen vor
Ort ist es möglicherweise einfacher, erst die optionale
Einrichtung zu installieren.
Installationsoptionen
INFORMATION
Indem die Austauschplatte durch die Halteplatte des
Luftfilters ersetzt wird, kann die Einheit so benutzt werden,
dass das Ansaugen von unten geschieht.
a
b
a
a Luftfilter-Halteplatte mit Luftfilter (Zubehör)
b Austauschplatte
▪ Luftfilter. Den Luftfilter (Zubehör) anbringen, indem Sie die
Haken nach unten drücken (2 Haken bei Typ 10~32 oder 3 Haken
bei Typ 40~63).
Ansaugen auf der Rückseite
2
1
Mindest-Fußbodenfläche bei
Einrichtung die zugehörige
Ansaugen unten
2
1
Installations- und Betriebsanleitung
