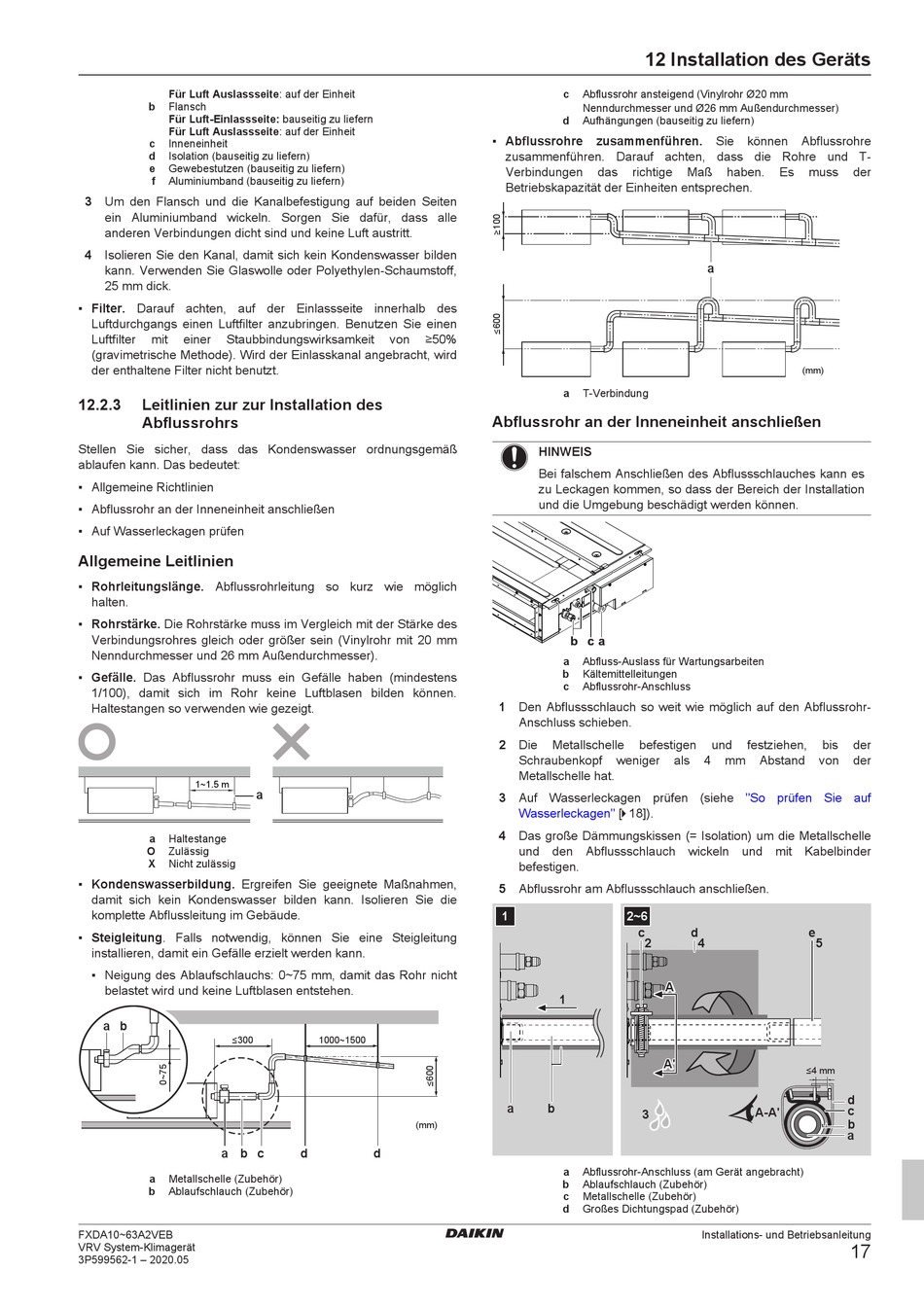

Für Luft Auslassseite: auf der Einheit
b Flansch
Für Luft-Einlassseite: bauseitig zu liefern
Für Luft Auslassseite: auf der Einheit
c Inneneinheit
d Isolation (bauseitig zu liefern)
e Gewebestutzen (bauseitig zu liefern)
f Aluminiumband (bauseitig zu liefern)
3 Um den Flansch und die Kanalbefestigung auf beiden Seiten
ein Aluminiumband wickeln. Sorgen Sie dafür, dass alle
anderen Verbindungen dicht sind und keine Luft austritt.
4 Isolieren Sie den Kanal, damit sich kein Kondenswasser bilden
kann. Verwenden Sie Glaswolle oder Polyethylen-Schaumstoff,
25 mm dick.
▪ Filter. Darauf achten, auf der Einlassseite innerhalb des
Luftdurchgangs einen Luftfilter anzubringen. Benutzen Sie einen
Luftfilter mit einer Staubbindungswirksamkeit
(gravimetrische Methode). Wird der Einlasskanal angebracht, wird
der enthaltene Filter nicht benutzt.
12.2.3 Leitlinien zur zur Installation des
Abflussrohrs
Stellen Sie sicher, dass das Kondenswasser ordnungsgemäß
ablaufen kann. Das bedeutet:
▪ Allgemeine Richtlinien
▪ Abflussrohr an der Inneneinheit anschließen
▪ Auf Wasserleckagen prüfen

Allgemeine Leitlinien

▪ Rohrleitungslänge. Abflussrohrleitung so kurz wie möglich
halten.
▪ Rohrstärke. Die Rohrstärke muss im Vergleich mit der Stärke des
Verbindungsrohres gleich oder größer sein (Vinylrohr mit 20 mm
Nenndurchmesser und 26 mm Außendurchmesser).
▪ Gefälle. Das Abflussrohr muss ein Gefälle haben (mindestens
1/100), damit sich im Rohr keine Luftblasen bilden können.
Haltestangen so verwenden wie gezeigt.
1~1.5 m
a Haltestange
O Zulässig
X Nicht zulässig
▪ Kondenswasserbildung. Ergreifen Sie geeignete Maßnahmen,
damit sich kein Kondenswasser bilden kann. Isolieren Sie die
komplette Abflussleitung im Gebäude.
▪ Steigleitung. Falls notwendig, können Sie eine Steigleitung
installieren, damit ein Gefälle erzielt werden kann.
▪ Neigung des Ablaufschlauchs: 0~75 mm, damit das Rohr nicht
belastet wird und keine Luftblasen entstehen.
a b
≤300
a b
a Metallschelle (Zubehör)
b Ablaufschlauch (Zubehör)
FXDA10~63A2VEB
VRV System-Klimagerät
3P599562-1 – 2020.05
von ≥50%
a
1000~1500
(mm)
c d d
12 Installation des Geräts
c Abflussrohr ansteigend (Vinylrohr Ø20 mm
Nenndurchmesser und Ø26 mm Außendurchmesser)
d Aufhängungen (bauseitig zu liefern)
▪ Abflussrohre zusammenführen.
zusammenführen. Darauf achten, dass die Rohre und T-
Verbindungen das richtige
Betriebskapazität der Einheiten entsprechen.
a T-Verbindung
Abflussrohr an der Inneneinheit anschließen
HINWEIS
Bei falschem Anschließen des Abflussschlauches kann es
zu Leckagen kommen, so dass der Bereich der Installation
und die Umgebung beschädigt werden können.
a Abfluss-Auslass für Wartungsarbeiten
b Kältemittelleitungen
c Abflussrohr-Anschluss
1 Den Abflussschlauch so weit wie möglich auf den Abflussrohr-
Anschluss schieben.
2 Die Metallschelle befestigen
Schraubenkopf weniger
Metallschelle hat.
3 Auf Wasserleckagen prüfen (siehe
Wasserleckagen" [ 4 18]).
4 Das große Dämmungskissen (= Isolation) um die Metallschelle
und den Abflussschlauch wickeln und mit Kabelbinder
befestigen.
5 Abflussrohr am Abflussschlauch anschließen.
1 2~6
c
2
A
A
1
A' A'
a b
3
a Abflussrohr-Anschluss (am Gerät angebracht)
b Ablaufschlauch (Zubehör)
c Metallschelle (Zubehör)
d Großes Dichtungspad (Zubehör)
Sie können Abflussrohre
Maß haben. Es muss
a
(mm)
und festziehen, bis
als 4 mm Abstand von
"So prüfen Sie auf
d e
4 5
≤4 mm
d
c
A-A'
b
a
Installations- und Betriebsanleitung
der
der
der
17
