Webasto Comfort Einbaudokumentation Seite 12

VW / Audi / Skoda / Seat
5
Ident.-Nr.: 1325013K
4 3
1 13 14
4
12
Stand: 04.06.2018

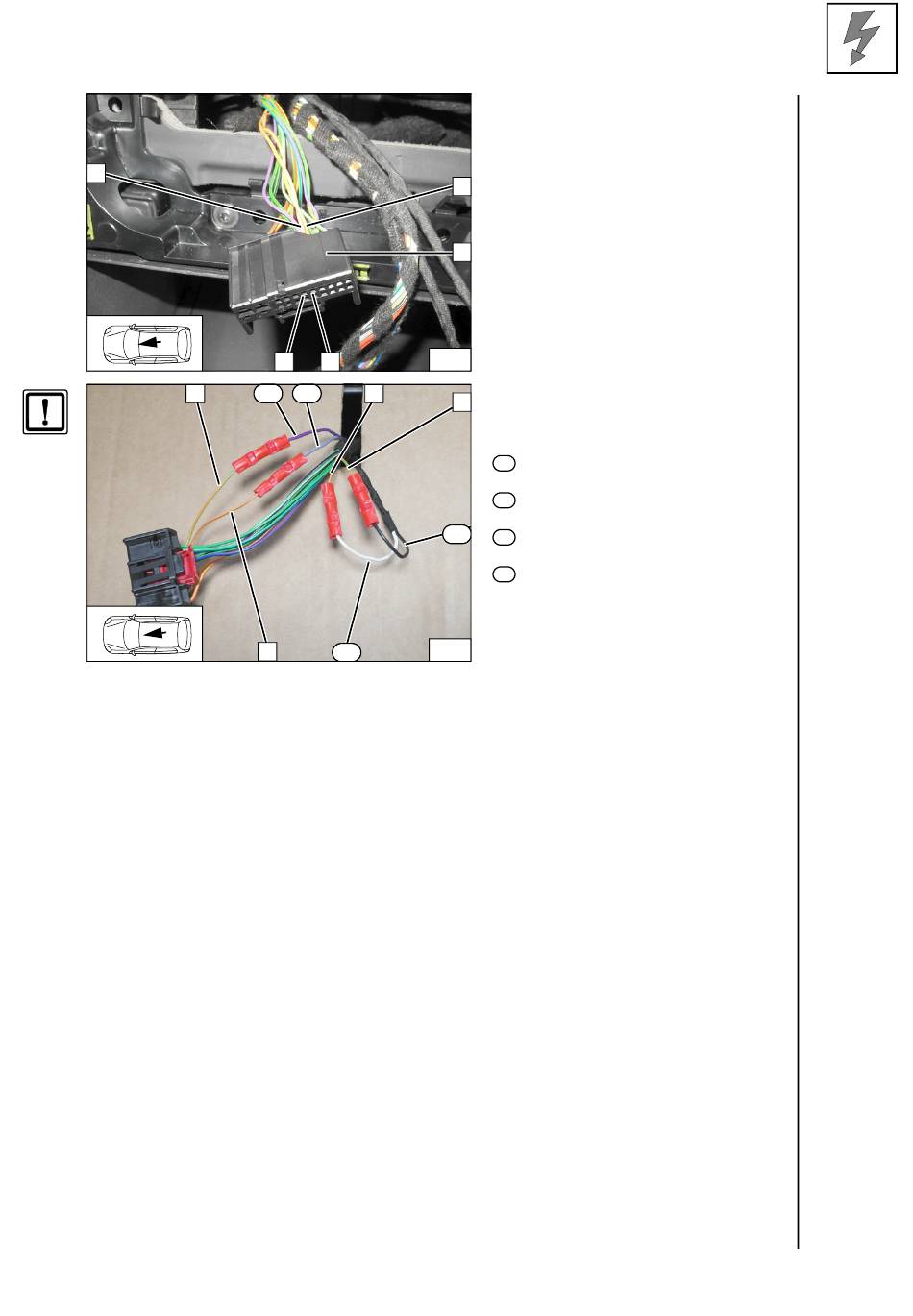

1 Ltg. or/gn Stecker A / Pin 5
2 Stecker A Klimabedienteil
3 Pin 5 am Stecker A
4 Pin 6 am Stecker A
5 Ltg. or/br Stecker A / Pin 6
1
2
14
1 Ltg. or/gn Stecker A / Pin 5
2
3
2 Ltg. or/br CAN Low
3 Ltg. or/gn CAN High
4 Ltg. or/br Stecker A / Pin 6
Ltg. sw H1 Kabelbaum
11
CCL Gateway
Ltg. ws L1 Kabelbaum
12
CCL Gateway
11
Ltg. vi H2 Kabelbaum
13
CCL Gateway
Ltg. gr L2 Kabelbaum
14
CCL Gateway
15
© Webasto Thermo & Comfort SE
Ansicht
Stecker A
Klima-
bedienteil
Anschluss
Klima-
bedienteil
12
