Klimaansteuerung - Webasto Comfort Einbaudokumentation

VW / Audi / Skoda / Seat

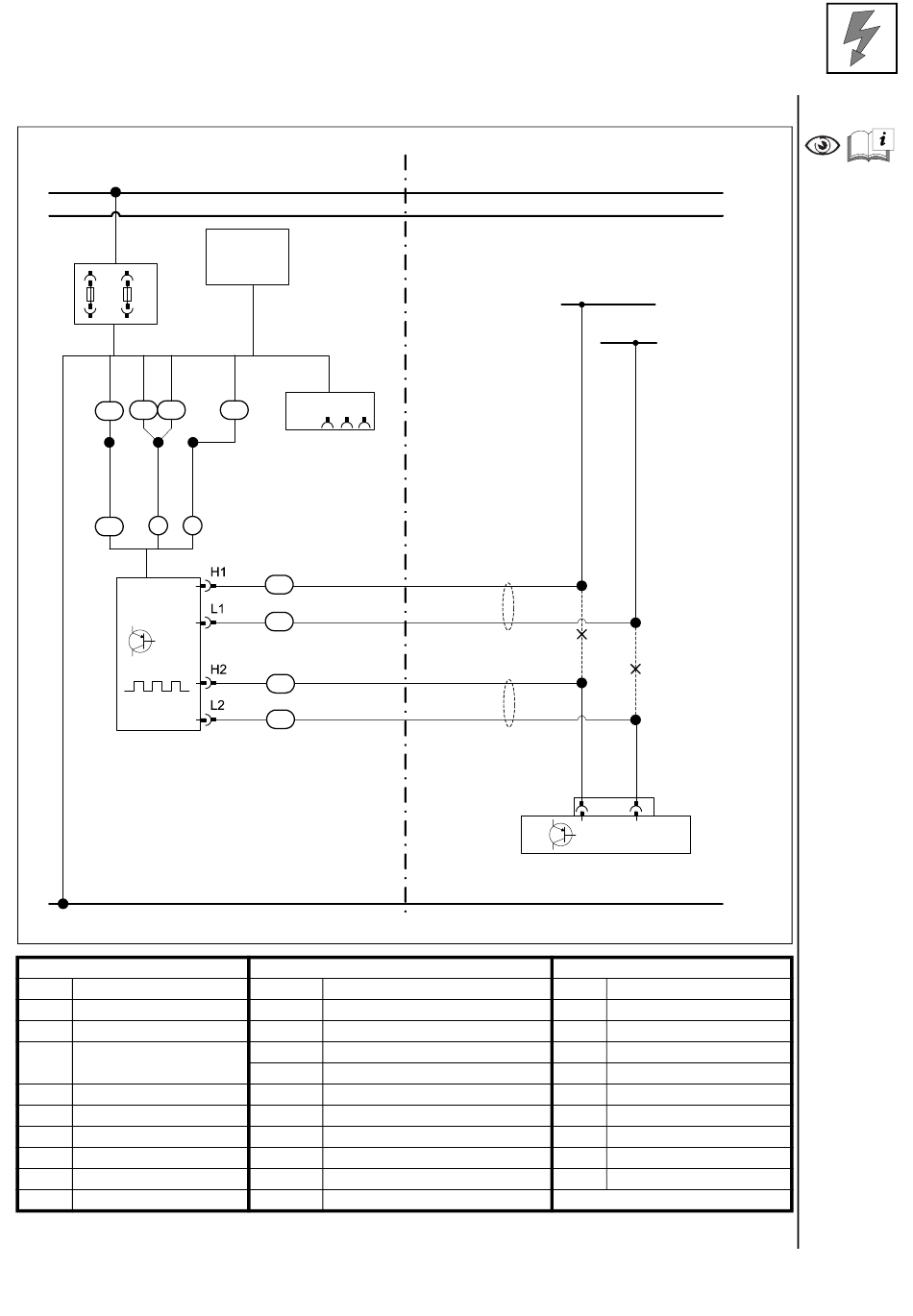

Klimaansteuerung

rt
6²
F2 F1
br rt rt/sw
0,5² 4² 0,5²
33 32 35
br rt
0,5² 0,5²
9 8
10
CCL
br
4²
Bauteile Webasto
HG Heizgerät TT-Evo
F1 Sicherung 20A
F2 Sicherung 1A
X10 4-polige Buchse
Bedienelement
CCL CCL Gateway
Ident.-Nr.: 1325013K
Webasto
HG
gn/ws
0,75²
X10
34
gn/ws
0,5²
sw
11
0,5²
ws
12
0,5²
vi
13
0,5²
gr
14
0,5²
Bauteile Fahrzeug
KB Klimabedienteil
A 20-poliger Stecker KB
Stand: 04.06.2018
VW / Audi / Skoda / Seat
or/gn
0,35²
or/gn
0,35²
Farben und Symbole
rt
sw
gn
ws
br
gr
vi
or
X
Kabelfarben können variieren!
30
15
CAN H
CAN L
or/br
0,35²
or/br
0,35²
A
5 6
KB
31
rot
schwarz
grün
weiss
braun
grau
violett
orange
Trennstelle
© Webasto Thermo & Comfort SE
System-
schaltplan
Legende
10
