Elektrik Vorbereiten - Webasto Comfort Einbaudokumentation

VW / Audi / Skoda / Seat
4 3 2
3
2
Ident.-Nr.: 1325013K
1
2
br
33
0,5²
rt/sw
35
0,5²
rt
32
4²
gn/ws
34
0,75²
Stand: 04.06.2018

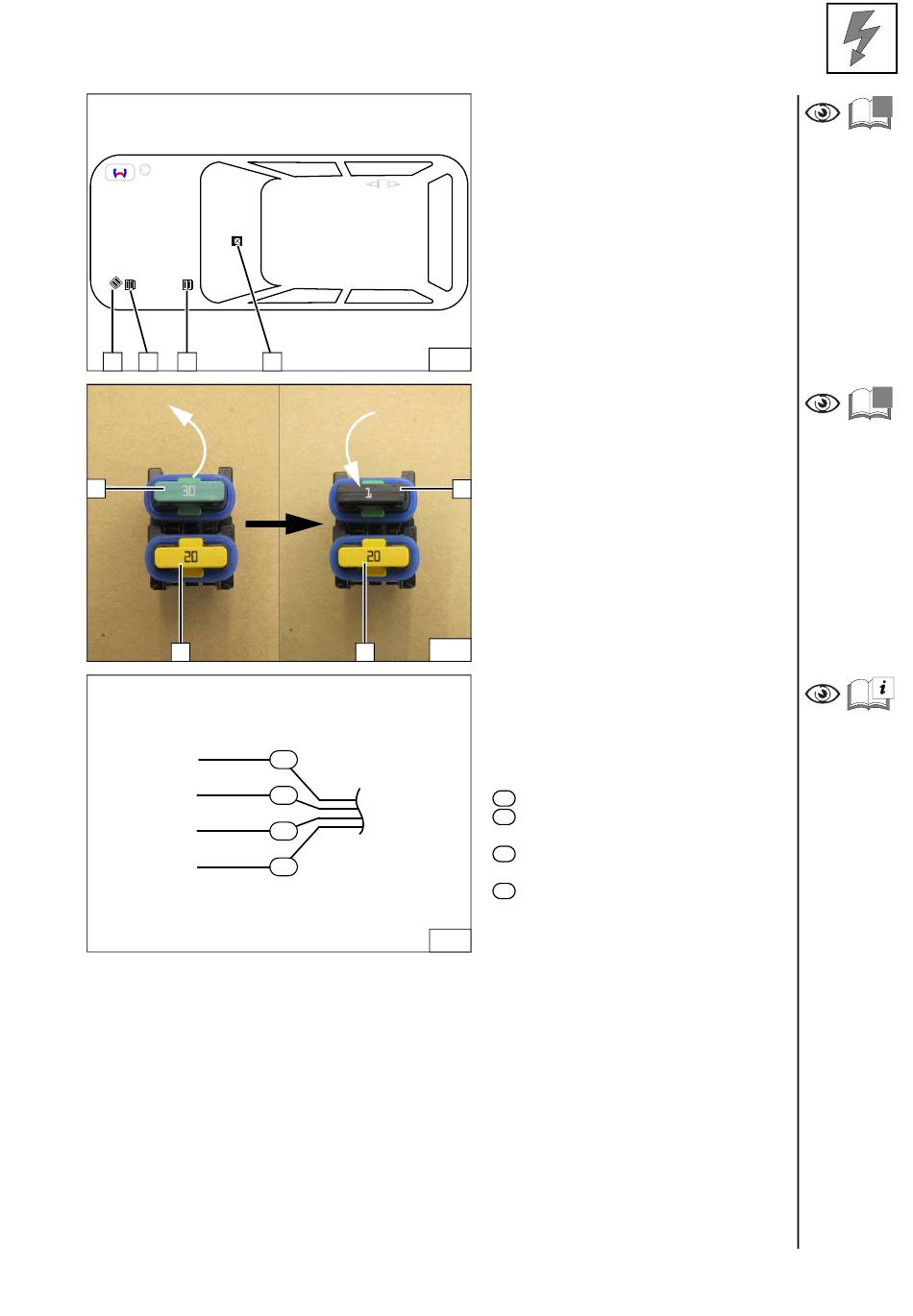

Elektrik vorbereiten

1 CCL Gateway
2 Sicherungshalter Motorraum, außer
Audi A3 e-tron und Skoda Kodiaq
3 Sicherungshalter Motorraum
Audi A3 e-tron
4 Sicherungshalter Motorraum
Skoda Kodiaq
1
Hauptsicherung Innenraum F2 30A 3
gegen 1A 1 ersetzen!
2 Heizgerätesicherung F1 20A
1
2
Leitungsabschnitte behalten ihre
Nummerierung im gesamten Dokument.
Alle nachfolgenden elektrischen
Verbindungen gemäß Systemschaltplan
herstellen!
Ltg. rt Kabelbaum Heizgerät/ F2
32
Ltg. br Kabelbaum Heizgerät/
33
Masse 31
Ltg. gn/ws Kabelbaum Heizgerät/
34
X1/5
Ltg. rt/sw Kabelbaum Heizgerät/ X10
35
3
