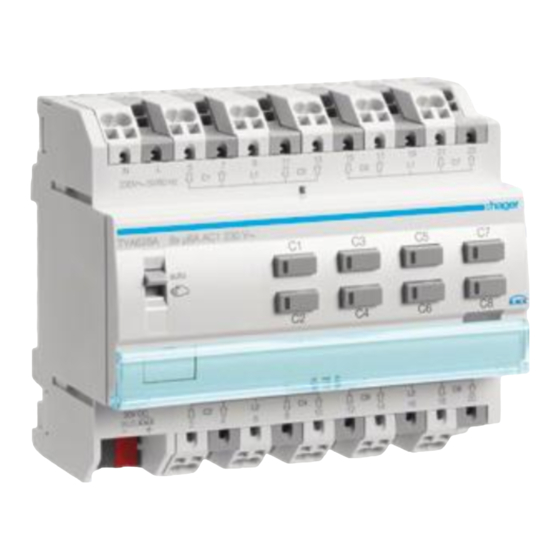

hager tebis TYA624A Applikationsbeschreibung

hager tebis TYA624A Applikationsbeschreibung

Rollladen-jalousieausgang 1-fach, 4-fach und 8-fach
Vorschau ausblenden Andere Handbücher für tebis TYA624A:

Werbung

Quicklinks

Diese Anleitung herunterladen
TYA624 A/B/C/D - TYA628 A/C
TYB621C
tebis Applikationsbeschreibung
Elektrische / mechanische Daten: siehe Bedienungsanleitung des Produkts
Bestell
Produkt-bezeichnung
nummer
TYA624A
Rollladenausgang 4-fach, 6A
TYA624B
Rollladenausgang 4-fach, 6A
24V DC
TYA624C
Jalousieausgang 4-fach, 6A
TYA624D
Jalousieausgang 4-fach, 6A
24V DC
TYA628A
Rollladenausgang 8-fach, 6A
TYA628C
Jalousieausgang 8-fach, 6A
TYB621C
Jalousieausgang 1-fach, 6A,
UP
Rollladen-Jalousieausgang 1-fach, 4-fach und 8-fach
Applikations-
STYA624A/B
STYA624A/B
STYA624C/D
STYA624C/D
Version 1.x
STYA628A
STYA628C
Version 1.x
STYB621C
Version 1.x
1
TP-Produkt
programm
Funkprodukt
6T8098-01a

Werbung

loading

Verwandte Anleitungen für hager tebis TYA624A

Inhaltszusammenfassung für hager tebis TYA624A

  • Seite 1 tebis Applikationsbeschreibung Rollladen-Jalousieausgang 1-fach, 4-fach und 8-fach Elektrische / mechanische Daten: siehe Bedienungsanleitung des Produkts TP-Produkt Bestell Applikations- Produkt-bezeichnung nummer programm Funkprodukt TYA624A Rollladenausgang 4-fach, 6A STYA624A/B TYA624B Rollladenausgang 4-fach, 6A STYA624A/B 24V DC TYA624C Jalousieausgang 4-fach, 6A STYA624C/D TYA624D Jalousieausgang 4-fach, 6A STYA624C/D 24V DC...
  • Seite 2 INHALT ALLGEMEINES ..........................4 ........................4 U DIESEM ANDBUCH ..........................4 ROGRAMM 1.2.1 ETS-Kompatibilität ......................4 1.2.2 Applikationsbezeichnung ....................4 ALLGEMEIN BESCHREIBUNG ....................5 ....................... 5 NSTALLATION DES ERÄTS 2.1.1 Allgemeine Darstellung ..................... 5 2.1.2 Anschluss ......................... 6 2.1.3 Physikalische Adressierung ....................8 ....................
  • Seite 3 4.1.1 Sicherheitsverriegelung ....................78 4.1.2 Handbetrieb ........................79 4.1.3 Logik Block ........................80 4.1.4 Verhalten des Geräts ......................81 4.1.5 Gerätediagnose ......................82 .....................83 OMMUNIKATIONSOBJEKTE USGANG 4.2.1 Befehl ..........................91 4.2.2 Statusanzeige .........................92 4.2.3 Szene ..........................94 4.2.4 Preset ..........................94 4.2.5 Sperrfunktion ........................95 4.2.6 Zwangssteuerung ......................96 4.2.7 Alarm ..........................97 4.2.8 Sonnenschutz .........................98...
  • Seite 4 1 Allgemeines 1.1 Zu diesem Handbuch Gegenstand dieses Handbuchs ist die Beschreibung des Betriebs und der Parametrierung der KNX- Geräte mit Hilfe des Programms ETS. Es besteht aus 4 Teilen: Allgemeine Informationen Parameterbeschreibung KNX-Objekten Übersicht Technische Eigenschaften 1.2 Zum Programm 1.2.1 ETS-Kompatibilität Die Applikationsprogramme sind für ETS4 und ETS3 verfügbar.
  • Seite 5 2 Allgemein Beschreibung 2.1 Installation des Geräts 2.1.1 Allgemeine Darstellung KNX- Schalter Last TYB621C Helligkeits detektor TYA624A/B/C/D Medien Funkschalter koppler Funk TYA628A/C Funkfernbedienung Lokal Server ETHERNET Touchscreen Touchpad Smartphone TYA624 A/B/C/D - TYA628 A/C 6T8098-01a TYB621C...
  • Seite 6 2.1.2 Anschluss TYA624 A/C TYA624 B/D TYA624 A/B/C/D - TYA628 A/C 6T8098-01a TYB621C...
  • Seite 7 TYA628 A/C TYB621C TYA624 A/B/C/D - TYA628 A/C 6T8098-01a TYB621C...
  • Seite 8 2.1.3 Physikalische Adressierung Um die physikalische Adressierung durchzuführen oder zu prüfen, ob der Bus angeschlossen ist, den Leuchttaster (4) rechts oberhalb des Beschriftungsfeldes auf der Gerätefront betätigen. Leuchte ein = Bus angeschlossen und bereit zur physikalischen Adressierung. Der Programmiermodus des Geräts ist aktiviert bis die physikalische Adresse von ETS übertragen wird.
  • Seite 9 2.2.1 Hauptfunktionen Die Applikationen ermöglichen das individuelle Konfigurieren der Geräteausgänge. Die wichtigsten Funktionen sind: ■ AUF/AB Die Funktion AUF/AB dient zum Auf- oder Abfahren von Rollläden, Jalousien, Markisen usw. Mit dieser Funktion können auch elektrische Gardinen geöffnet und geschlossen werden. Der Befehl kann von Tastsensoren (langes Drücken), Schaltern oder Automatiken kommen.
  • Seite 10 ■ Alarm Mit der Alarmfunktion kann ein Rollladen oder eine Jalousie in einen einstellbaren vordefinierten Zustand versetzt werden. Es sind bis zu 3 Alarmfunktionen möglich. Priorität: Sicherheitsverriegelung > Handbetrieb >Alarm > Zwangssteuerung. > Sperre > Grundfunktionen. Der Alarm lässt bis zum Empfang eines Befehls zur Aufhebung des Alarms keine Betätigung zu. 2.2.2 Funktionen für das gesamte Gerät Die Programme ermöglichen die Konfiguration der allgemeinen Funktionsweise der Geräte.
  • Seite 11 3 Parameter 3.1 Definition der allgemeinen Parameter Dieses Parametrierungsfenster ermöglicht die allgemeine Einstellung des Geräts. Alle Ausgänge haben diese Parameter gemeinsam. 3.1.1 Sicherheitsverriegelung Parameter Beschreibung Wert Sicherheitsverriegelung Die Aktivierung der Sicherheitsverriegelung ist nicht Inaktiv* möglich. Die Aktivierung der Sicherheitsverriegelung ist zeitlich Aktiv unbegrenzt möglich.
  • Seite 12 3.1.2 Lokale Handbedienung Parameter Beschreibung Wert Lokale Handbedienung Die Umschaltung in den Handbetrieb ist nicht möglich. Inaktiv Die Umschaltung in den Handbetrieb ist zeitlich Aktiv* unbegrenzt möglich. Der Handbetrieb kann für eine über die ETS Zeitlich begrenzt Parameter einstellbare Dauer aktiviert werden.
  • Seite 13 3.1.5 Aktivierung des Gerätediagnose Objektes Parameter Beschreibung Wert Das Parameterregister „Gerätediagnose“ und das Objekt Gerätediagnose Inaktiv* zugehörige Kommunikationsobjekt ist ausgeblendet Das Parameterregister „Gerätediagnose“ und das Aktiv zugehörige Kommunikationsobjekt sind eingeblendet. 234 - Ausgänge 1-8 - Gerätediagnose (6 Byte – spezifisch) Kommunikationsobjekt : Konfiguration siehe Kapitel: Gerätediagnose...
  • Seite 14 Parameter Beschreibung Wert Objekt Rücksetzen ETS Das Kommunikationsobjekt Rücksetzen auf ETS Inaktiv* Parameterwerte Parameterwerte ist ausgeblendet (Szenen) Das Kommunikationsobjekt Rücksetzen auf ETS Aktiv Parameterwerte ist eingeblendet. Bei Empfang einer 1 auf diesem Objekt werden die über den Bus veränderbaren Parameter** mit vor dem letzten Download in der ETS eingestellten Werten überschrieben.
  • Seite 15 Hinweis: Dieser Parameter ist nur sichtbar, wenn der Parameter Zustand nach Busausfall den folgenden Wert aufweist: Spezifische Position Parameter Beschreibung Wert 0…5*…100 Lamellenwinkel (0-100 %) Dieser Parameter definiert die Lamellenposition, der Jalousie die nach einem KNX-Busausfall einzustellen ist. Hinweis: Dieser Parameter ist nur sichtbar, wenn der Parameter Zustand nach Busausfall den folgenden Wert aufweist: Spezifische Position Parameter Beschreibung...
  • Seite 16 Diese Funktion wird verwendet, um den Gesamtenergieverbrauch des Geräts zu verringern. Sie ermöglicht das Ausschalten der LEDs, die sich auf der Vorderseite des Geräts befinden. 233 - Ausgänge 1-8 - Geräte-LEDs ausschalten (1 Bit – 1.001 DPT_Switch) Kommunikationsobjekt: Parameter Beschreibung Wert Polarität Objekt Geräte-LEDs sperren empfängt...
  • Seite 17 3.2 Sicherheitsverriegelung Mit dieser Funktion können alle Ausgänge des Geräts in einem einstellbaren Zustand blockiert werden. Alle anderen Modi einschließlich des Handbetriebs werden nicht berücksichtigt. Nur ein Befehl zur Aufhebung der Sicherheitsverriegelung gibt die anderen Befehle wieder frei. Die Sicherheitsverriegelung wird bei Empfang einer “1“ auf dem Kommunikationsobjekt Sicherheitsverriegelung aktiviert Das Verhalten des Gerätes wird durch die folgenden Parameter bestimmt: 3.2.1...
  • Seite 18 Parameter Beschreibung Wert Position während Während der Sicherheitsverriegelung wird der Sicherheitsverriegelung Rolladen /Jalousie Ausgang; nicht verändert Zustand beibehalten* den Auf Kontakt schließen den Ab Kontakt schließen beide Kontakte öffnen Stopp eine Spezifischen Position anfahren Spezifische Position die in einer Szene eingestellte Position anfahren Szenennummer Parameter Beschreibung...
  • Seite 19 Kommunikationsobjekt 217 - Ausgänge 1-8 - Sicherheitsverriegelung Zustd (1 Bit – 1.011 DPT_State) Parameter Beschreibung Wert Polarität Das Objekt Sicherheitsverriegelung Zustd sendet: „0“ bei Deaktivierung der Sicherheitsverriegelung 0 = inaktiv, „1“ bei Aktivierung der Sicherheitsverriegelung 1 = aktiv* „0“ bei Aktivierung der Sicherheitsverriegelung 0 = aktiv, „1“...
  • Seite 20 3.2.3 Überwachungszeit Sicherheitsverriegelung Parameter Beschreibung Wert Überwachungszeit Das Objekt Sicherhetsverriegelung: Inaktiv* erwartet kein zyklisches Signal erwartet ein zyklisches „0“ Signal auf dem Aktiv Kommunikationsobjekt Sicherheitsverriegelung. Bleibt dieses Signal aus wird die Sicherheitsverriegelung automatisch aktiviert und die Rollläden/Jalousien in den durch den Parameter Position während Sicherheitsverriegelung definierten Zustand gebracht.
  • Seite 21 Parameter Beschreibung Wert 0…5*…100 Position (0-100 %) Mit diesem Parameter wird die nach der Sicherheitsverriegelung zu verwendende Position des Rollladens oder der Jalousie definiert. Hinweis: Dieser Parameter ist nur sichtbar, wenn der Parameter Position nach Sicherheitsverriegelung den folgenden Wert aufweist: Spezifische Position Parameter Beschreibung Wert...
  • Seite 22 3.3 Handbetrieb Bei Handbetrieb wird das Gerät vom KNX Bus getrennt. Mit den Handbedientasten kann die Funktion der angeschlossenen Last überprüft werden. Der Handbetrieb kann nur über den Schalter auf der Vorderseite des Geräts aktiviert werden. In dieser Betriebsart werden die vom KNX-Bus kommenden Telegramme ignoriert. Das Verhalten wird durch die nachstehenden Parameter bestimmt: Hinweis: Der Handbetrieb ist am Jalousieausgang 1-fach (TYB621C) nicht verfugbar.
  • Seite 23 218 - Ausgänge 1-8: Sperre des Handbetriebs (1 Bit – 1.001 DPT_Switch) Kommunikationsobjekt: Parameter Beschreibung Wert Polarität Objekt Sperre des Handbetriebs empfängt “0” = der Handbetrieb ist aktivierbar 0 = Handbetrieb freigegeben „1“ = der Handbetrieb ist nicht aktivierbar 1 = Handbetrieb gesperrt* “0”...
  • Seite 24 Parameter Beschreibung Wert Stunden (h) Dieser Parameter bestimmt den zeitlichen 0 Stunden: 0 bis 23 h Abstand zwischen den einzelnen 30 Minuten: 0 bis 59 min. Minuten (min) Versendungen des Objekts Statusanzeige Sekunden (s) 0 Sekunden: 0 bis 59 s Handbetrieb.
  • Seite 25 3.4 Statusanzeige Mit der Funktion Statusanzeige kann über den Bus gesendet werden: • Anzeige Position in %: Zeigt die Position des Rollladens oder der Jalousie an. • Anzeige Lamellenwinkel in %: Zeigt die Lamellenneigung der Jalousie an. • Obere oder untere Endlage erreicht: Zeigt das Erreichen der oberen oder unteren Endlage des Rollladens oder der Jalousie an.
  • Seite 26 Parameter Beschreibung Wert Objekte Position Das Objekts Position Status in % sendet während Handbetrieb senden nach einer Positionsänderung im Handbetrieb Aktiv Inaktiv* nach einer Positionsänderung im Handbetrieb keine Werte Parameter Beschreibung Wert Senden Das Kommunikationsobjekt Position Status in % wird gesendet: Nach jeder Positionsänderung Bei Statusänderung* Zyklisch nach einstellbarer Zeit...
  • Seite 27 Parameter Beschreibung Wert Senden bei Handbetrieb Das Objekt Lamellenposition Status in % sendet nach einer Positionsänderung im Handbetrieb Aktiv Inaktiv* nach einer Positionsänderung im Handbetrieb keine Werte Parameter Beschreibung Wert Senden Das Kommunikationsobjekt Lamellenposition Status in % wird gesendet: Bei Statusänderung* Nach jeder Positionsänderung Zyklisch nach einstellbarer Zeit Zyklisch...
  • Seite 28 Parameter Beschreibung Wert Polarität Objekt Obere Endlage erreicht sendet: „0“ bei Verlassen der Oberen Endlage 0 = Endlage nicht erreicht, „1“ bei Erreichen der Oberen Endlage 1 = Endlage erreicht* „0“ bei Erreichen der Oberen Endlage 0 = Endlage erreicht, „1“...
  • Seite 29 3.4.4 Objekt Untere Endlage erreicht Parameter Beschreibung Wert Objekte untere Mit diesem Parameter können alle das Objekt Untere Endlage Aktiv erreicht betreffenden Parameter angezeigt werden. Endlage erreicht Inaktiv* Parameter Beschreibung Wert Polarität Objekt Untere Endlage erreicht sendet: „0“ bei Verlassen der Endlage 0 = Endlage nicht erreicht, „1“...
  • Seite 30 3.5 Logik Block Die Logikfunktion ermöglicht das Steuern eines Ausgangs in Abhängigkeit vom Ergebnis einer logischen Verknüpfung. Dieser Befehl hat die niedrigste Priorität. Das Ergebnis der Funktion kann auf dem KNX-Bus ausgegeben werden und kann den Status eines Ausgangs oder mehrerer Ausgänge direkt betreffen. Pro Gerät sind zwei Logik Blöcke verfügbar.
  • Seite 31 Funktionsprinzip des Logik Block: Logik Eingang 1 Logik Eingang 2 Logik Ausgang 1 ODER Logik Eingang 3 Logik Eingang 4 Freigabe Logik Block 1 Logische Eingangsanzahl: ermöglicht die Freigabe des logischen Eingangs 2 Logischer Eingangswert: invertiert, ja oder nein 3 Art der Logikfunktion (UND oder ODER): Auswahl der Logikfunktion 4 Das logische Ergebnis wirkt auf Ausgänge: Auswahl der betroffenen Ausgänge durch die logische Verknüpfung 3.5.1...
  • Seite 32 Parameter Beschreibung Wert Anzahl logischer Dieser Parameter bestimmt die Anzahl der Eingänge Eingänge des Logik Blocks. Es können maximal 4 Eingänge verwendet werden. Kommunikationsobjekte: 222 - Logik Block 1 - Eingang 2 (1 Bit – 1.002 DPT_Bool) Block 1: 223 - Logik Block 1 - Eingang 3 (1 Bit – 1.002 DPT_Bool) 224 - Logik Block 1 - Eingang 4 (1 Bit –...
  • Seite 33 Freigabe logik block Logik Eingang 1 Logik Eingang 2 Logik Ausgang Ausgang Szene2 Szene1 Szene2 Der Logik Ausgang hat keinen Einfluss auf den Ausgang Die Befehle vom Logik Ausgang werden ausgeführt Hinweis: Die Befehle vom Logik Ausgang werden entsprechend dem Parameter „Logik Ausgang bei Freigabe“...
  • Seite 34 Parameter Beschreibung Wert Initialwert Bei Initialisierung des Gerätes nach Download oder Busspannungswiederkehr ist der Wert des Objektes Freigabe Logik Block 1: auf „0“ gesetzt auf „1“ gesetzt entsprechend dem Wert den das Objekt vor der Wert vor Initialisierung* Initialisierung hatte Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Objekt Freigabe Logik Block den folgenden Wert aufweist: Aktiv Parameter...
  • Seite 35 Parameter Beschreibung Wert Logik Ausgang wirkt auf Der Logik Ausgang wirkt: Ausgänge nur auf das Kommunikationsobjekt Logik Ausgang 1 Inaktiv* auf das Kommunikationsobjekt Logik Ausgang 1 und direkt auf einen oder mehrere Ausgänge. Aktiv Der Zustand der betroffenen Ausgänge wird vom Parameter Aktion bei Logik Ausgang = x bestimmt. Parameter Beschreibung Wert...
  • Seite 36 Hinweis: Dieser Parameter ist nur sichtbar, wenn der Parameter Aktion bei Logik Ausgang = 0 folgenden Wert aufweist: Spezifische Position Parameter Beschreibung Wert 0…5*…100 Lamellenwinkel (0-100 %) Dieser Parameter bestimmt die Lamellenposition der Jalousie, die eingestellt werden soll, wenn das Ergebnis des Logikausgangs nach der Neubewertung 0 ist.
  • Seite 37 Hinweis: Dieser Parameter ist nur sichtbar, wenn der Parameter Aktion bei Logik Ausgang = 1 folgenden Wert aufweist: Spezifische Position Parameter Beschreibung Wert 0…5*…100 Lamellenwinkel (0-100 %) Dieser Parameter bestimmt die Lamellenposition der Jalousie, der eingestellt werden soll, wenn das Ergebnis des Logikausgangs nach der Neubewertung 1 ist.
  • Seite 38 3.6 Gerätediagnose Das Objekt Gerätediagnose ermöglicht die Meldung des Betriebszustands des Geräts über den KNX- Bus. Die Information wird zyklisch und/oder bei Statusänderungen ausgegeben. Das Objekt Gerätediagnose ermöglicht je nach Gerät und verwendeter Anwendung das Melden aktueller Störungen. Es ermöglicht außerdem auch das Übermitteln der Stellung des Schalters auf der Vorderseite des Geräts und der Nummer des Ausgangs, der von der/den Störung(en) betroffen ist.
  • Seite 39 Byte 5: entspricht dem verwendeten Anwendungstyp und der Nummer des vom Fehler betroffenen Ausgangs. b4 b3 b2 b1 b0 Anwendungsart Ausgangsnummer 0 = nicht definiert 0= Gerätestörung 1= Schaltausgang 1= Ausgang 1 2= Rollladen/Jalousie 2= Ausgang 2 ………. 3= Dimmer Y = Ausgang Y Hinweis: Y ist der Platzhalter für die maximale Anzahl an Ausgängen.
  • Seite 40 3.7 Allgemeine Definition Diese Parameter sind für jeden Ausgang einzeln verfügbar. Lamellenstellung bei Horizontal-Lamellen Bei den Aktoren, die bei Jalousie-Antrieben mit 2 Endlageschaltern das Anfahren einer Sonnenschutz- Stellung über eine Stellungsangabe in Prozent ermöglichen, wird die obere Endlage (d. h. Sonnenschutz vollständig geöffnet) über den Wert „0%“...
  • Seite 41 Soll die untere Endlage angefahren werden, so wird dies dem Jalousieaktor als Sonnenschutzstellung „100%“ vorgegeben bzw. das Erreichen der unteren Endlage (d. h. Sonnenschutz vollständig geschlossen) von ihm über diesen Wert gemeldet. Wird eine Jalousie aus der oberen Endlage herab gefahren, so kippen die Lamellen zuerst in eine fast senkrechte Lage, und der Sonnenschutz fährt mit geschlossenen Lamellen bis in die untere Endlage.
  • Seite 42 Lamellenstellung bei Vertikal-Lamellen Wird ein innen liegender Blend- oder Sichtschutz mit Vertikal-Lamellen über einen Jalousieaktor angesteuert, so wird diejenige Stellung, bei der die Lamellen vollständig geöffnet sind, als Lamellen- Stellung 0% angesteuert bzw. gemeldet. Die Lamellen bilden dann mit der Fahrtrichtung von „Blendschutz vollständig geöffnet“...
  • Seite 43 3.7.1 Definition Parameter Beschreibung Wert Betriebsart Ausgang x Dieser Parameter definiert die für die Rollladen* betroffenen Ausgänge verwendete Betriebsart. Rollladen und Jalousie Eine Betriebsart des Typs Rollladen oder Jalousie gibt Zugriff auf zusätzliche Parameter zur Steuerung der Lamellenneigung. Hinweis: Diese Objekte sind immer sichtbar wenn die Funktionsfreigabe der Ausgänge auf Rollladen und Jalousie eingestehlt ist.
  • Seite 44 Parameter Beschreibung Wert Laufzeit zur oberen Dieser Parameter definiert die Dauer, die der 2 Minuten: 0 bis 59 min Endlage Kontakt geschlossen werden muss, um die 0 Sekunden: 0 bis 59 s obere Endlage zu erreichen. Hinweis: Die kleinste ausführbare Zeit beträgt 1 Sekunde. Parameter Beschreibung Wert...
  • Seite 45 Hinweis: Diese Funktion wird auch verwendet, um den Befehl zum Schließen einer Schwimmbadplane zu geben, was aus Sicherheitsgründen ebenfalls ein ständigen Tastendruck erfordert. Parameter Beschreibung Wert Handbetrieb erlaubt Mit diesem Parameter kann der Handbetrieb für den Ausgang erlaubt werden. nein Parameter Beschreibung Wert...
  • Seite 46 Parameter Beschreibung Wert Statusanzeige obere Dieser Parameter gibt das Objekt Obere Endlage Inaktiv* Endlage erreicht erreicht frei. Aktiv 6 - Ausgang 1 – Obere Endlage erreicht (1 Bit – 1.002 DPT_Bool) Kommunikationsobjekte: 33 - Ausgang 2 – Obere Endlage erreicht (1 Bit – 1.002 DPT_Bool) 60 - Ausgang 3 –...
  • Seite 47 Parameter Beschreibung Wert Sperrfunktion Der Reiter Sperrfunktion, sowie die dazugehörigen Parameter und Objekte sind ausgeblendet Inaktiv* für 1 Sperr-Objekt eingeblendet 1 Sperrobjekt für 2 Sperr-Objekte eingeblendet 2 Sperrobjekten 13 - Ausgang 1 – Sperre 1 (1 Bit – 1.003 DPT_Enable) Kommunikationsobjekte Sperre 1: 40 - Ausgang 2 –...
  • Seite 48 10 - Ausgang 1 – Preset 2 (1 Bit – 1.022 DPT_Scène_AB) Kommunikationsobjekte: 37 - Ausgang 2 – Preset 2 (1 Bit – 1.022 DPT_Scène_AB) 64 - Ausgang 3 – Preset 2 (1 Bit – 1.022 DPT_Scène_AB) 91 - Ausgang 4 – Preset 2 (1 Bit – 1.022 DPT_Scène_AB) 118 - Ausgang 5 –...
  • Seite 49 Parameter Beschreibung Wert Alarm Der Reiter Alarm, sowie die dazugehörigen Parameter und Objekte sind ausgeblendet Inaktiv* für 1 Alarm-Objekt eingeblendet 1 Alarm Objekt für 2 Alarm-Objekte eingeblendet 2 Alarm Objekte für 3 Alarm-Objekte eingeblendet 3 Alarm Objekte 18 - Ausgang 1 – Alarm 1 (1 Bit – 1.005 DPT_Alarm) Kommunikationsobjekte: 45 - Ausgang 2 –...
  • Seite 50 22 - Ausgang 1 – Sonnenschutz Position in % (1 Byte – 5.001 DPT_Scaling) Kommunikationsobjekte: 49 - Ausgang 2 – Sonnenschutz Position in % (1 Byte – 5.001 DPT_Scaling) 76 - Ausgang 3 – Sonnenschutz Position in % (1 Byte – 5.001 DPT_Scaling) 103 - Ausgang 4 –...
  • Seite 51 Parameter Beschreibung Wert Szenenspeicherung Dieser Parameter ermöglicht das Einlernen und Inaktiv durch langen Speichern einer Szene z.B durch die lange Aktiv* Tastendruck Betätigung (> 5 Sekunden) des entsprechenden Tasters. Einlernen und Speichern von Szenen Dieser Vorgang ermöglicht die Änderung und Speicherung einer Szene. Zum Beispiel durch die lokale Betätigung der Taster im Raum oder durch das senden von Werten aus einer Visualisierung.
  • Seite 52 Parameter Beschreibung Wert Position für Szene X Bei Aktivierung der Szene X wird der Ausgang nicht verändert Inaktiv* Auf gefahren Ab gefahren eine Spezifische Position angefahren Spezifische Position Die Sonnenschutzfunktion reaktiviert Sonnenschutz reaktivieren Die Sonnenschutzfunktion gesperrt Sonnenschutz deaktivieren X=1 bis 64 Hinweis: Jeder Ausgang verfügt gemäß...
  • Seite 53 3.7.3 Sperrfunktion Mit der Sperrfunktion kann ein Ausgang in einem vordefinierten Zustand gesperrt werden. Priorität: Handbedienung > Zwangssteuerung > Sperrfunktion > Grundfunktionen. Die Sperrfunktion lässt bis zur Aussendung eines Befehls zur Aufhebung der Sperre keine Betätigung Die Dauer der Sperre kann eingestellt werden. Parameter Beschreibung Wert...
  • Seite 54 Parameter Beschreibung Wert Dauer der Sperre Die Dauer der Sperre ist zeitlich nicht beschränkt, die Sperre wird erst durch ein Permanent* Telegramm auf dem Objekt Sperre 1 aufgehoben werden. die Sperre ist zeitlich begrenzt aktiv, nach Ablauf der Zeitlich begrenzt Zeit wird die Steuerung des Ausgangs wieder freigegeben.
  • Seite 55 Funktionsprinzip der Prioritäten: Falls Sperre 1 > Sperre 2 Aktive Aktivierungsreihenfolge der Sperre 1 Aktivierungsreihenfolge der Sperre 2 Sperrfunktion Keine Die Sperre 1 wird aktiviert Die Sperre 2 wird aktiviert Sperre 1 Die Sperre 1 bleibt aktiviert Trotz der Aktivierungsreihenfolge der Sperre 2 bleibt die Sperre 1 aktiviert Sperre 2 Die Sperre 1 wird aktiviert...
  • Seite 56 Parameter Beschreibung Wert 0…5*…100 Lamellenwinkel (0-100 %) Dieser Parameter definiert den anzuwendenten Lamellenposition der Jalousie. Hinweis: Dieser Parameter ist nur sichtbar, wenn der Parameter Position während Sperre 1 den Wert Spezifische Position hat und wenn der Parameter Betriebsart Ausgang den Wert Jalousie hat.
  • Seite 57 Parameter Beschreibung Wert Position nach Sperre 1 Nach der Sperre 1 wird der Rolladen /Jalousie Ausgang: nicht verändert Zustand beibehalten* den Auf Kontakt schließen den Ab Kontakt schließen eine Spezifischen Position anfahren Spezifische Position die Position vor Sperre 1 wieder anfahren. Zustand vor Sperre die Position anfahren, die entsprechend Theoretischer Zustand ohne...
  • Seite 58 15 - Ausgang 1 – Statusanzeige Sperre (1 Bit – 1.011 DPT_State) Kommunikationsobjekte: 42 - Ausgang 2 – Statusanzeige Sperre (1 Bit – 1.011 DPT_State) 69 - Ausgang 3 – Statusanzeige Sperre (1 Bit – 1.011 DPT_State) 96 - Ausgang 4 – Statusanzeige Sperre (1 Bit – 1.011 DPT_State) 123 - Ausgang 5 –...
  • Seite 59 3.7.4 Preset Mit der Preset-Funktion kann ein Ausgang in verschiedene vordefinierte Zustände versetzt werden. Die Preset-Funktion wird über Objekte im 1-Bit-Format aktiviert. Prinzip der Preset Freigabe : Die Parameter sind folgend eingestellt: Polarität Freigabe Objekt Preset 1: 0 = gesperrt,1 = freigegeben Polarität Freigabe Objekt Preset 2: 0 = gesperrt,1 = freigegeben Position in % für Preset 1 = 0 : Rollladen AB Position in % für Preset 1 = 1 : Rollladen AUF...
  • Seite 60 Freigabe Preset 1 Freigabe Preset 2 Preset 1 Preset 2 Ausgang Rollladen Rollladen Szene 2 Szene 1 Die Preset Eingänge haben keinen Einfluss auf den Ausgang Die Befehle von Preset 1 werden ausgeführt Die Befehle von Preset 2 werden ausgeführt Hinweis: Die Befehle vom Preset werden nicht gleich nach der Freigabe ausgeführt, sondern nur beim Wertwechsel des Presets.
  • Seite 61 11 - Ausgang 1 – Freigabe Preset 1 (1 Bit – 1.003 DPT_Enable) Kommunikationsobjekte: 38 - Ausgang 2 – Freigabe Preset 1 (1 Bit – 1.003 DPT_Enable) 65 - Ausgang 3 – Freigabe Preset 1 (1 Bit – 1.003 DPT_Enable) 92 - Ausgang 4 –...
  • Seite 62 Parameter Beschreibung Wert Position in % für Bei Preset 1 = log.0 wird der Rolladen Preset 1 = log.0 /Jalousie Ausgang; nicht verändert Zustand beibehalten* den Auf Kontakt schließen den Ab Kontakt schließen beide Kontakte öffnen Stopp eine Spezifischen Position anfahren Spezifische Position die in einer Szene eingestellte Position Szenennummer...
  • Seite 63 Parameter Beschreibung Wert Position in % für Bei Preset 1 = log.1 wird der Rolladen Preset 1 = log.1 /Jalousie Ausgang; nicht verändert Zustand beibehalten* den Auf Kontakt schließen den Ab Kontakt schließen beide Kontakte öffnen Stopp eine Spezifischen Position anfahren Spezifische Position die in einer Szene eingestellte Position Szenennummer...
  • Seite 64 3.7.5 Zwangssteuerung Mit der Zwangssteuerfunktion kann für einen Ausgang ein vordefinierter Zustand erzwungen werden. Priorität: Handbedienung > Zwangssteuerung > Sperrfunktion > Grundfunktionen. Kein anderer Befehl wird berücksichtigt, wenn die Zwangssteuerung aktiv ist. Nur durch die Beendigung der Zwangssteuerung werden die anderen Befehle wieder zugelassen. Parameter Beschreibung Wert...
  • Seite 65 Parameter Beschreibung Wert Senden Das Kommunikationsobjekt Statusanzeige Zwangssteuerung wird gesendet: bei Aktivierung und Deaktivierung der Bei Statusänderung* Zwangssteuerung Zyklisch nach einstellbarer Zeit Zyklisch bei Aktivierung und Deaktivierung der Bei Statusänderung und Zwangssteuerung und zyklisch nach zyklisch einstellbarer Zeit Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Objekt Statusanzeige Zwangssteuerung den folgenden Wert aufweist: Aktiv Parameter Beschreibung...
  • Seite 66 3.7.6 Alarm 3.7.6.1 Alarm 1 bis 3 Parameter Beschreibung Wert Permanent* Alarm X Dieser Parameter definiert, ob die Alarmfunktion permanent oder zeitlich begrenzt ist. Zeitlich begrenzt X= 1 bis 3 Permanent: Die Funktion ist bis zum Empfang einer Alarmaufhebung aktiv. Zeitlich begrenzt: Die Funktion wird für eine bestimmte Dauer aktiviert.
  • Seite 67 Hinweis: Die kleinste ausführbare Zeit beträgt 1 Sekunde. Hinweis: Dieser Parameter ist nur sichtbar, wenn der Parameter Alarm X den folgenden Wert aufweist: Zeitlich begrenzt Parameter Beschreibung Wert Position bei Alarm X Bei Alarm X wird der Rolladen /Jalousie Ausgang: Zustand beibehalten* nicht verändert den Auf Kontakt schließen...
  • Seite 68 Wenn mehrere Alarme gleichzeitig ausgelöst werden, werden die mit dem Alarm verbundenen Befehle mit der höchsten Priorität ausgeführt. Die folgenden Parameter ermöglichen die Definition dieser Prioritäten je nach Alarmanzahl. Parameter Beschreibung Wert Alarm 1 > Alarm 2* Priorität zwischen Dieser Parameter definiert die Priorität zwischen 2 Alarm 1 und 2 Alarmfunktionen.
  • Seite 69 Parameter Beschreibung Wert Senden Das Kommunikationsobjekt Alarm Bei Statusänderung* Statusanzeige wird gesendet: Zyklisch Bei Statusänderung und bei aktivieren und deaktivieren des Alarms zyklisch Zyklisch nach einstellbarer Zeit bei aktivieren und deaktivieren des Alarms und zyklisch nach einstellbarer Zeit Hinweis: Dieser Parameter ist nur sichtbar, wenn der Parameter Objekt Alarm Statusanzeige den folgenden Wert aufweist: Aktiv Parameter Beschreibung...
  • Seite 70 3.7.7 Sonnenschutz Allgemeine Beschreibung zu Sonnenschutzsteuerungen: Schattenkanten- und Lamellennachführung Bei der Schattenkantennachführung wird der Sonnenschutz nicht vollständig sondern nur so weit herab gefahren, dass die Sonne noch eine parametrierbare Strecke (z.B. 50 cm) weit in den Raum hinein scheinen kann. So kann der Raumnutzer im unteren Fensterbereich ins Freie schauen, auf der Fensterbank stehende Pflanzen können ggf.
  • Seite 71 Sonnenschutz bei mittlerem Sonnenstand Der Sonnenschutz wurde automatisch weiter herab gefahren, damit die maximal zulässige Eindringtiefe der Sonne in den Raum nicht berschritten wird. Die Lamellen wurden automatisch ein Stück weit geschlossen, damit die Sonne nicht direkt in den Raum scheinen kann. Trotzdem kann diffuses Tageslicht weiterhin in den Raum gelangen und so zur Raumbeleuchtung beitragen (Tageslichtnutzung).
  • Seite 72 23 - Ausgang 1 – Sonnenschutz Lamellenw. in% (1 Byte – 5.001 DPT_Scaling) Kommunikations objekte: 50 - Ausgang 2 – Sonnenschutz Lamellenw. in% (1 Byte – 5.001 DPT_Scaling) 75 - Ausgang 3 – Sonnenschutz Lamellenw. in% (1 Byte – 5.001 DPT_Scaling) 104 - Ausgang 4 –...
  • Seite 73 Parameter Beschreibung Wert Sonnenschutzsperre ist Dieser Parameter definiert, ob die Sperre der Sonnenschutzfunktion permanent oder zeitlich begrenzt ist. Die Sperre ist bis zum Empfang eines „0“ oder „1“ Permanent* Signales auf dem das Objekt Sonnenschutz Reaktivierung aktiv. Die Sperre ist für eine einstellbare Zeit aktiv, nach Zeitlich begrenzt Ablauf der Zeit werden die Sonnenschutzobjekte wieder verarbeitet.
  • Seite 74 Prinzip der Sonnenschutz Funktion Freigabe : Die Parameter sind folgend eingestellt: Freigabe Sonnenschutz : 0 = gesperrt, 1 = freigegeben Freigabe Sonnenschutz Sonnenschutz position in % Lammellenwinkel (0-100%) Ausgang Position 20% Lamellen Position 50% Lamellenwinkel 30% winkel 80% Die Sonnenschutz Funktion hat keinen Einfluss auf den Ausgang Die Befehle von der Sonnenschutz Funktion werden ausgeführt Hinweis: Die Befehle der Sonnenschutz Funktion werden gleich nach Freigabe ausgeführt.
  • Seite 75 Parameter Beschreibung Wert Initialwert Bei Initialisierung des Gerätes nach Download oder Busspannungswiederkehr ist der Wert des Objektes Freigabe Sonnenschutz: auf „0“ gesetzt auf „1“ gesetzt entsprechend dem Wert den das Objekt vor Wert vor Initialisierung der Initialisierung hatte Parameter Beschreibung Wert Position nach Nach Sperre des Sonnenschutzes durch eine...
  • Seite 76 Die Ausgänge reagieren je nach Szenennummern und zugeordneten Parametern Hinweis: Dieser Parameter ist nur sichtbar, wenn der Parameter Position nach Sonnenschutz den folgenden Wert aufweist: Szenenummer Parameter Beschreibung Wert Objekt Statusanzeige Dieser Parameter ermöglicht die Freigabe Inaktiv* Sonnenschutz des Objekts Statusanzeige Aktiv Sonnenschutz.
  • Seite 77 Parameter Beschreibung Wert Stunden (h) Dieser Parameter bestimmt den zeitlichen 0 Stunden: 0 bis 23 h Minuten (min) Abstand zwischen den einzelnen Versendungen 30 Minuten: 0 bis 59 min Sekunden (s) des Objekts Statusanzeige Sonnenschutz. 0 Sekunden: 0 bis 59 s Hinweis: Die kleinste ausführbare Zeit beträgt 1 Sekunde.
  • Seite 78 4 Kommunikationsobjekte 4.1 Kommunikationsobjekte Allgemein Nummer Name Objektfunktion Länge Ü Ausgänge 1-8 Sicherheitsverriegelung 1 Bit Ausgänge 1-8 Sicherheitsverriegelung Zustd 1 Bit Ü Ausgänge 1-8 Sperre des Handbetriebs 1 Bit Ausgänge 1-8 Statusanzeige Handbetrieb 1 Bit Ü Logik Block 1 Freigabe 1 Bit Logik Block 1 Eingang 1...
  • Seite 79 Bezeichnung Funktion des Objekts Datentyp Flags 1 Bit – 1.005 DPT_Alarm Ausgänge 1-8 Sicherheitsverriegelung K, L, Ü Zustd Dieses Objekt wird aktiviert, wenn der Parameter Objekt Statusanzeige Sicherheitsverriegelung aktiv ist. Dieses Objekt ermöglicht das Versenden des Zustands der Sicherheitsverriegelung an den KNX- Bus.
  • Seite 80 Bezeichnung Funktion des Objekts Datentyp Flags 1 Bit – 1.011 DPT_Switch Ausgänge 1-8 Statusanzeige K, L, Ü Handbetrieb Dieses Objekt wird aktiviert wenn die Parameter Lokale Handbedienung Objekt Statusanzeige Handbetrieb aktiv sind. Dieses Objekt ermöglicht die Übermittlung des Handbetriebszustands des Geräts an den KNX-Bus. Wert des Objekts: er hängt vom Parameter Polarität ab.
  • Seite 81 Bezeichnung Funktion des Objekts Datentyp Flags 1 Bit – 1.002 DPT_Bool Logik Block 1 Logik Ausgang K, L, Ü Dieses Objekt wird aktiviert wenn der Parameter Logik Block 1 aktiv ist. Dieses Objekt ermöglicht die Ausgabe des Ergebnisses der logischen Verknüpfung auf dem Bus. Der Wert des Objekts ist das Ergebnis einer logischen UND- bzw.
  • Seite 82 Bezeichnung Funktion des Objekts Datentyp Flags 1 Bit – 1.001 DPT_Switch Ausgänge 1-8 Geräte-LEDs ausschalten K, L, S Dieses Objekt wird aktiviert wenn der Parameter Objekt Geräte-LEDs sperren aktiv ist. Diese Funktion wird verwendet, um den Gesamtenergieverbrauch des Geräts zu verringern. Sie ermöglicht das Ausschalten der LEDs, die sich auf der Vorderseite des Geräts befinden.
  • Seite 83 4.2 Kommunikationsobjekte Ausgang Nummer Name Objektfunktion Länge Ü Ausgang 1 Auf / Ab (Langzeit) 1 Bit Ausgang 1 Lamellenschr./Stopp (Kurzzeit) 1 Bit Ausgang 1 Position in % 1 Byte Ausgang 1 Lamellenwinkel in % 1 Byte Ausgang 1 Position Status in % 1 Byte Ü...
  • Seite 84 Nummer Name Objektfunktion Länge Ü Ausgang 2 Auf / Ab (Langzeit) 1 Bit Ausgang 2 Lamellenschr./Stopp (Kurzzeit) 1 Bit Ausgang 2 Position in %. 1 Byte Ausgang 2 Lamellenwinkel in % 1 Byte Ausgang 2 Position Status in % 1 Byte Ü...
  • Seite 85 Nummer Name Objektfunktion Länge Ü Ausgang 3 Auf / Ab (Langzeit) 1 Bit Ausgang 3 Lamellenschr./Stopp (Kurzzeit) 1 Bit Ausgang 3 Position in %. 1 Byte Ausgang 3 Lamellenwinkel in % 1 Byte Ausgang 3 Position Status in % 1 Byte Ü...
  • Seite 86 Nummer Name Objektfunktion Länge Ü Ausgang 4 Auf / Ab (Langzeit) 1 Bit Ausgang 4 Lamellenschr./Stopp (Kurzzeit) 1 Bit Ausgang 4 Position in %. 1 Byte Ausgang 4 Lamellenwinkel in % 1 Byte Ausgang 4 Position Status in % 1 Byte Ü...
  • Seite 87 Nummer Name Objektfunktion Länge Ü Ausgang 5 Auf / Ab (Langzeit) 1 Bit Ausgang 5 Lamellenschr./Stopp (Kurzzeit) 1 Bit Ausgang 5 Position in %. 1 Byte Ausgang 5 Lamellenwinkel in % 1 Byte Ausgang 5 Position Status in % 1 Byte Ü...
  • Seite 88 Nummer Name Objektfunktion Länge Ü Ausgang 6 Auf / Ab (Langzeit) 1 Bit Ausgang 6 Lamellenschr./Stopp (Kurzzeit) 1 Bit Ausgang 6 Position in %. 1 Byte Ausgang 6 Lamellenwinkel in % 1 Byte Ausgang 6 Position Status in % 1 Byte Ü...
  • Seite 89 Nummer Name Objektfunktion Länge Ü Ausgang 7 Auf / Ab (Langzeit) 1 Bit Ausgang 7 Lamellenschr./Stopp (Kurzzeit) 1 Bit Ausgang 7 Position in %. 1 Byte Ausgang 7 Lamellenwinkel in % 1 Byte Ausgang 7 Position Status in % 1 Byte Ü...
  • Seite 90 Nummer Name Objektfunktion Länge Ü Ausgang 8 Auf / Ab (Langzeit) 1 Bit Ausgang 8 Lamellenschr./Stopp (Kurzzeit) 1 Bit Ausgang 8 Position in %. 1 Byte Ausgang 8 Lamellenwinkel in % 1 Byte Ausgang 8 Position Status in % 1 Byte Ü...
  • Seite 91 4.2.1 Befehl Bezeichnung Funktion des Objekts Datentyp Flags 1 Bit – 1.008 0, 27, 54, 81, Ausgang x Auf / Ab (Langzeit) K, L, S 108, 135, DPT_UpDown 162, 189 Dieses Objekt ist immer aktiviert. Es ermöglicht das Befehligen der Bewegungen des Rollladens oder der Jalousie in Abhängigkeit vom Wert, der an den KNX-Bus geschickt wird.
  • Seite 92 Bezeichnung Funktion des Objekts Datentyp Flags 1 Byte – 5.001 3, 30, 57, 84, Ausgang x Lamellenwinkel in % K, L, S 111, 138, DPT_Scaling 165, 192 Dieses Objekt ist immer aktiviert. Es ermöglicht das Positionieren der Lamellen der Jalousie in Abhängigkeit vom Wert, der an den KNX-Bus gesendet wird.
  • Seite 93 Bezeichnung Funktion des Objekts Datentyp Flags 1 Bit – 1.002 6, 33, 60, 87, Ausgang x Obere Endlage erreicht K, L, Ü 114, 141, DPT_Bool 168, 195 Dieses Objekt wird aktiviert, wenn der Parameter Objekte obere Endlage erreicht aktiv ist. Dieses Objekt ermöglicht das Versenden des Status der oberen Endlage des Rollladens oder der Jalousie über den KNX-Bus.
  • Seite 94 4.2.3 Szene Bezeichnung Funktion des Objekts Datentyp Flags 1 Byte – 8, 35, 62, 89, Ausgang x Szene K, L, S 116, 143, 17.001 DPT_SceneNumber 170, 197 Dieses Objekt wird aktiviert wenn der Parameter Szene aktiv ist. Dieses Objekt ermöglicht den Wiederaufruf bzw. die Speicherung einer Szene. Nachstehend finden Sie Details zum Format des Objekts.
  • Seite 95 Bezeichnung Funktion des Objekts Datentyp Flags 1 Bit – 1.003 11, 38, 65, Ausgang x Freigabe Preset 1 K, L, S 92, 119, 146, DPT_Enable 173, 200 Dieses Objekt wird aktiviert wenn der Parameter Objekte Preset Freigabe aktiv ist Dieses Objekt ermöglicht die Aktivierung oder Deaktivierung der Funktion Preset 1 des Geräts durch den KNX-Bus.
  • Seite 96 Bezeichnung Funktion des Objekts Datentyp Flags 1 Bit – 1.011 15, 42, 69, 96, Ausgang x Statusanzeige Sperre K, L, Ü 123, 150, 177, DPT_Switch Dieses Objekt wird aktiviert wenn der Parameter Objekt Statusanzeige Sperre aktiv ist Dieses Objekt ermöglicht die Übermittlung des Status der Sperrfunktion des Geräts an den KNX- Bus.
  • Seite 97 Bezeichnung Funktion des Objekts Datentyp Flags 1 Bit – 1.011 17, 44, 71, 98, Ausgang x Statusanzeige K, L, Ü 125, 152, 179, Zwangssteuerung DPT_Switch Dieses Objekt wird aktiviert wenn der Parameter Objekt Statusanzeige Zwangssteuerung aktiv ist Dieses Objekt ermöglicht die Übermittlung des Status der Zwangsteuerung des Geräts an den KNX- Bus.
  • Seite 98 Bezeichnung Funktion des Objekts Datentyp Flags 1 Bit – 1.011 21, 48, 75, Ausgang x Objekte Alarm K, L, Ü 102, 129, Statusanzeige DPT_State 156, 183, 210 Dieses Objekt ist aktiviert, wenn der Parameter Objekt Statusanzeige Alarm aktiv ist. Dieses Objekt ermöglicht das Versenden des Alarmzustands an den KNX-Bus. Wert des Objekts: Dieser hängt vom Parameter Polarität 0 = kein Alarm, 1 = Alarm...
  • Seite 99 Bezeichnung Funktion des Objekts Datentyp Flags 1 Byte – 5.001 23, 50, 77, Ausgang x Lamellenwinkel K, L, S 104, 131, DPT_Scaling (0-100 %) 158, 185, 212 Dieses Objekt ist nur sichtbar, wenn der Parameter Sonnenschutzart den folgenden Wert aufweist: Positions- und Lamellenwinkelobjekt oder Nur Lamellenwinkelobjekte.
  • Seite 100 Bezeichnung Funktion des Objekts Datentyp Flags 1 Bit – 1.011 26, 53, 80, Ausgang x Statusanzeige K, L, Ü 107, 134, Sonnenschutz DPT_State 161, 188, 215 Dieses Objekt ist aktiviert, wenn der Parameter Objekt Statusanzeige Sonnenschutz aktiv ist. Dieses Objekt ermöglicht das Versenden des Zustands des Sonnenschutzes an den KNX-Bus. Wert des Objekts: Dieser hängt vom Parameter Polarität 0 = Freigegeben, 1 = Gesperrt...
  • Seite 101 5 Anhang 5.1 Technische Daten 5.1.1 TYA624 A/C 5.1.2 TYA624 B/D TYA624 A/B/C/D - TYA628 A/C 6T8098-01a TYB621C...
  • Seite 102 5.1.3 TYA628 A/C 5.1.4 TYB621C TYA624 A/B/C/D - TYA628 A/C 6T8098-01a TYB621C...
  • Seite 103 5.2 Tabelle der logischen Verknüpfungen Input 4 Input 3 Input 2 Input 1 5.3 Kenndaten Produkt TYB621C TYA624A/B/C/D TYA628A/C Max. Anzahl der Gruppenadressen Max. Anzahl der Zuordnungen Objekte TYA624 A/B/C/D - TYA628 A/C 6T8098-01a TYB621C...
  • Seite 104 TYA624 A/B/C/D - TYA628 A/C 6T8098-01a TYB621C...
