2.3.3 Saugfuß
Der beweglich aufgehängte Saugfuß Abb. 9-26 wird mit dem Taster Saugfuß
Abb. 5-37 abgesenkt und eingeschaltet. Der Saugfuß zieht das Schmutzwas-
ser mit einer Dichtleiste vom Boden ab. Mit der Saugturbine wird das
Schmutzwasser vom Boden abgesaugt. Werden mit der Maschine enge Pas-
sagen durchfahren z. B. Kassenbereiche, kann der Saugfuß durch Lösen der
Sterngriffe abgenommen und am Deckel Abb. 10-A des Schmutzwassertanks
eingehängt werden.

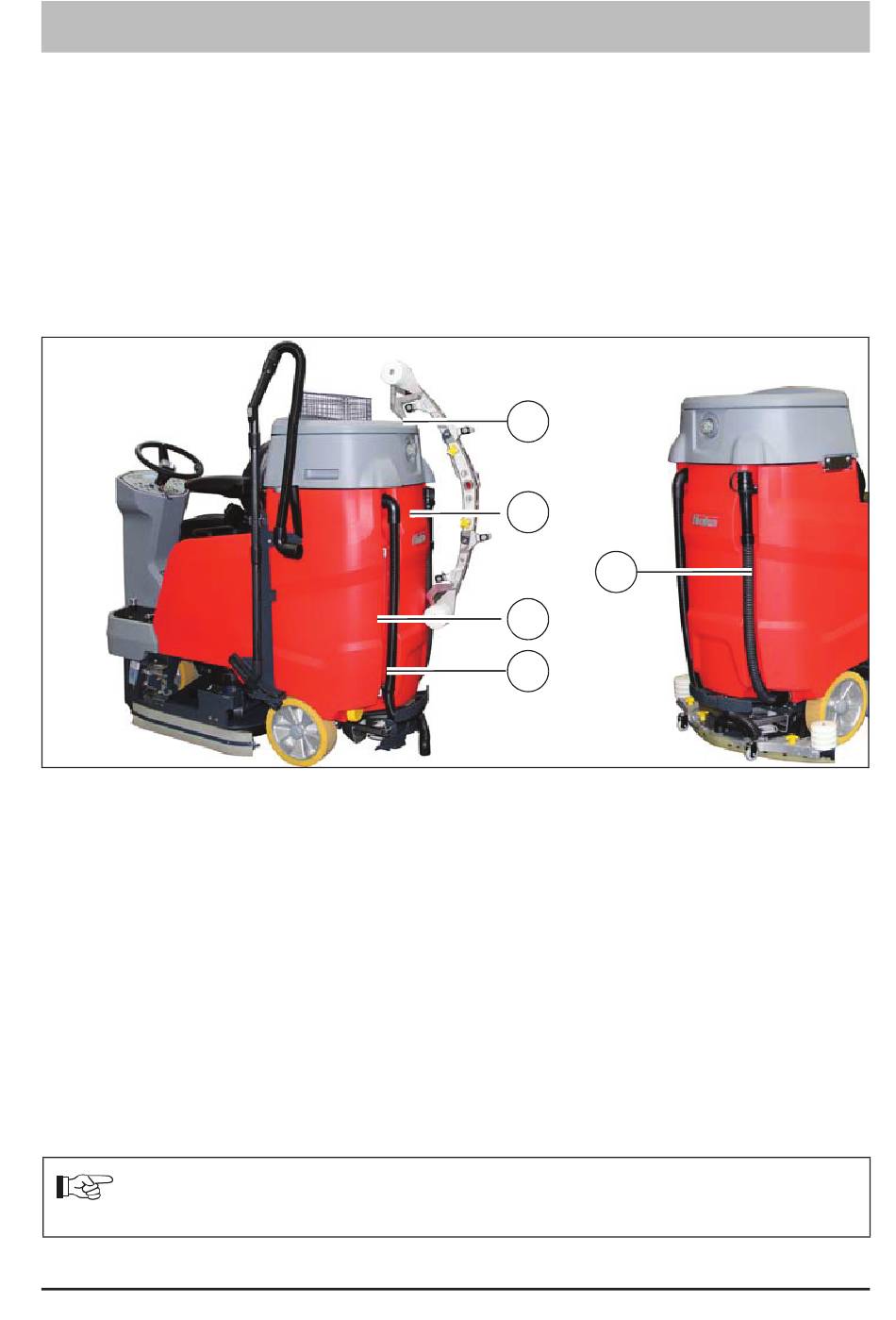

Abb. 10:
2.3.4

Schmutzwassertank

Das durch den Saugfuß abgesaugte Schmutzwasser wird über einen Saug-
schlauch Abb. 10-28 in den Schmutzwassertank Abb. 10-17 befördert.
Für die Reinigung und Wasseraufnahme an unzugänglichen Stellen ist optio-
nal ein Handsaug- bzw. Sprühsaugtool Abb. 9-5 erhältlich.
2.3.5

Ablassschlauch Schmutzwasser

Mit dem Ablassschlauch Abb. 10-27 wird das Schmutzwasser aus dem
Schmutzwassertank abgelassen.
2.3.6

Ablagekorb (Option)

Der Ablagekorb Abb. 9-4 dient zum Transport von Reinigungsutensilien.
Hinweis
Vor dem Öffnen des Tankdeckels muss der Ablagekorb entfernt werden!
