HAKO Scrubmaster B120 R Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Reinigungstechnik
· Kommunaltechnik

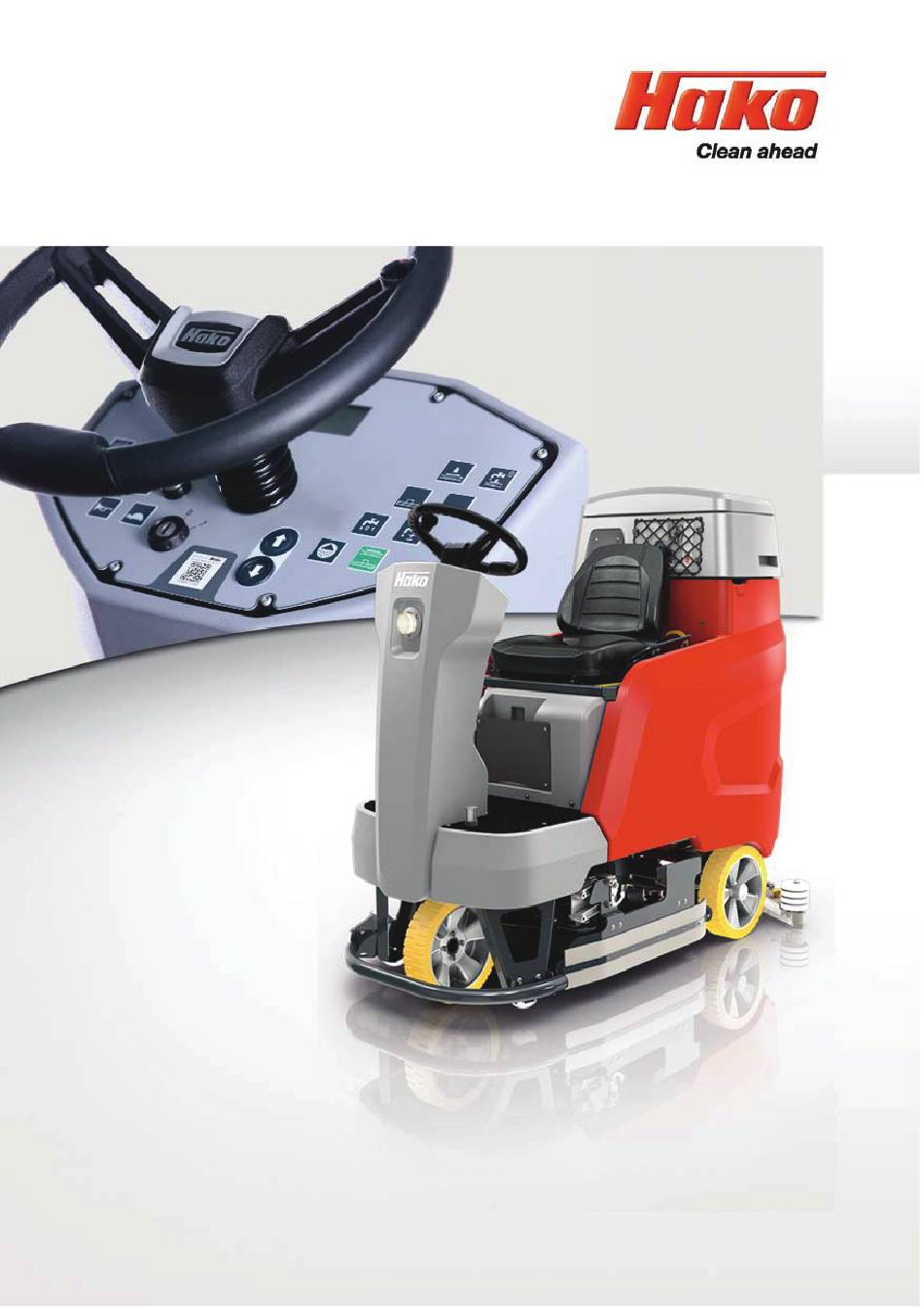

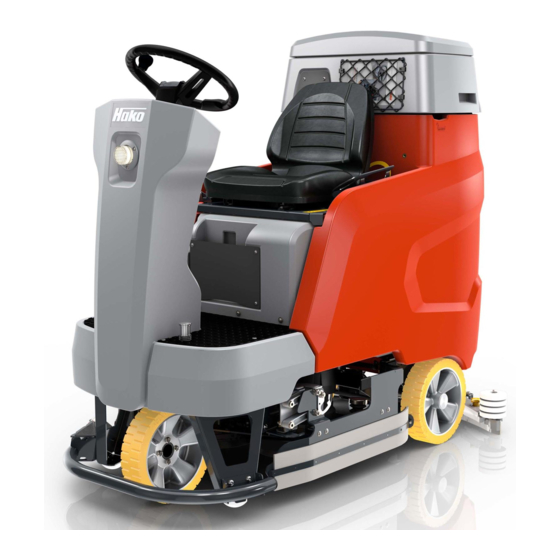

Scrubmaster B120 R (7177)
Betriebsanleitung
Teile-Nummer 88-00-3105 - 3954-00
Gültig ab: 07.2017

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HAKO Scrubmaster B120 R

Inhaltszusammenfassung für HAKO Scrubmaster B120 R

  • Seite 1 Reinigungstechnik · Kommunaltechnik Scrubmaster B120 R (7177) Betriebsanleitung Teile-Nummer 88-00-3105 - 3954-00 Gültig ab: 07.2017...

  • Seite 2: Einleitung

    Pflege. In dieser Betriebsanleitung haben wir die Stellen, die Ihre Sicher- heit betreffen, mit dem Gefahrenhinweis versehen. Für weitere Fragen zum Fahrzeug oder zur Betriebsanleitung steht Ihnen Ihr Hako-Vertragspartner jederzeit zur Verfügung. Wir weisen ausdrücklich darauf hin, dass irgendwelche Rechtsansprüche, die auf die Ausführungen dieser Betriebsanleitung bezogen werden, nicht geltend...
  • Seite 3 Benutzer. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs- Wartungs- und Instandhal- tungsbedingungen. Der Scrubmaster B120 R darf nur von Personen genutzt, gewartet und instand- gesetzt werden, die hiermit vertraut und über die Gefahren unterrichtet sind. Die einschlägigen Unfallverhütungsvorschriften sowie die sonstigen allgemein anerkannten sicherheitstechnischen und arbeitsmedizinischen Regeln sind einzuhalten.
  • Seite 4 Frachtbrief an uns einsenden. Maschinendaten An Hand der nachstehenden Daten ist Ihre Maschine eindeutig beschrieben. Geben Sie diese Daten bitte stets bei einem Schriftwechsel oder einer telefo- nischen Anfrage bei Ihrem Hako-Vertragspartner oder im Werk an. • Maschinentyp •...

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Einleitung ...............2 Sicherheitshinweise ............8 Kennzeichnung von Warn- und Gefahrenhinweisen ..8 Allgemeine Sicherheitshinweise ........9 Sicherheitshinweise zum Betrieb ........10 Wartungshinweise ............11 Hinweise auf besondere Gefahren ....... 12 Umweltschutzhinweise und Entsorgung ....... 14 Schilder an der Maschine ..........15 Bedienung ..............
  • Seite 6 Inhaltsverzeichnis 3.4.6 Nützliche Reinigungstipps ..........44 3.4.7 Fahr- und Bremsverhalten ..........45 3.4.8 Maschine schieben ............46 3.4.9 Maschine ausschalten ..........46 3.4.10 Checkliste-Nach dem Reinigungsbetrieb ..... 47 Verladen und Transport ..........48 Serviceinformationen ............ 49 Technische Daten ............51 Wartung und Pflege............
  • Seite 7 Inhaltsverzeichnis 5.7.1 Abstreifer abschwenken ..........78 5.7.2 Abstreifergummi wechseln ........... 78 Walzenbürstenaggregat ..........79 5.8.1 Kehrgutbehälter entleeren ..........79 5.8.2 Bürsten wechseln ............79 5.8.3 Bürsten reinigen ............80 5.8.4 Bürsten ausbauen ............80 5.8.5 Bürsten einbauen ............80 5.8.6 Saugfuß...

  • Seite 8: Sicherheitshinweise

    Sicherheitshinweise 1 Sicherheitshinweise Kennzeichnung von Warn- und Gefahrenhinweisen Wichtige Angaben, die die Sicherheit von Bedienungspersonal und Maschine betreffen, sind in dieser Betriebsanleitung wie folgt benannt und durch Zei- chen hervorgehoben: Gefahr Kennzeichnung einer unmittelbaren Gefährdung mit hohem Risiko, in der Tod oder schwere Körperverletzung eintreten können, wenn sie nicht vermieden wird.

  • Seite 9: Allgemeine Sicherheitshinweise

    • Die an der Maschine angebrachten Hinweisschilder geben wichtige Hinweise für den gefahrlosen Betrieb. Nicht lesbare oder nicht mehr vorhandene Schilder sind zu erneuern. • Bei Hako-AntiBac® Varianten der Maschine sind in dem Kunststoff der Frisch- und Schmutzwassertanks auf der Innenseite Silberionen in Nanopartikelform enthalten.

  • Seite 10: Sicherheitshinweise Zum Betrieb

    • Vor der ersten Inbetriebnahme der Maschine muss die verwendete Batterie mit einer Inbetriebsetzungsladung ordnungsgemäß vollgeladen werden. Bitte beachten Sie hierzu die Betriebsanleitung des Ladegerätes, sowie die Betriebsanleitung des Batterieherstellers. Hako übernimmt keine Haftung für Batterieschäden, die auf eine fehlende Inbetriebsetzungsladung zurück- zuführen sind.

  • Seite 11: Wartungshinweise

    Wartungshinweise • Tägliche und wöchentliche Wartungsarbeiten gemäß Wartungsplan müssen durch das Bedienpersonal vorgenommen werden. Bei allen weiteren Wartungsarbeiten wenden Sie sich bitte an den nächstgelegenen Hako-Service-Stützpunkt. • Die in der vorgeschriebenen Wartungsarbeiten und Wartungsintervalle müssen eingehalten werden. • Bei Reinigungs- und Wartungsarbeiten sind geeignete Werkzeuge zu benutzen.

  • Seite 12: Hinweise Auf Besondere Gefahren

    • Handhabung und Wechseln der Batterien dürfen nur von unterwiesenem Wartungspersonal durchgeführt werden. • Es dürfen nur von Hako freigegebene Batterien an der vorgesehenen Position verwendet werden. • Gefahr! Achten Sie darauf, dass die Isolierung der Batterieleitungen nicht beschädigt wird.
  • Seite 13 Vermeiden Sie Rauchen, Feuer oder offenes Licht in der Nähe von Batterien. Sorgen Sie beim Laden der Batterien für eine ausreichende Lüftung. • Weitere Sicherheitshinweise siehe Hako-Beiblatt 88-60-2556 - Hinweise für Antriebsbatterien. Stromanschluss und Netzstecker • Die Maschine nur an einen elektrischen Anschluss anschließen, der von einem Elektroinstallateur gemäß...

  • Seite 14: Umweltschutzhinweise Und Entsorgung

    Wird das Gebrauchsende der Maschine oder deren Komponenten erreicht und diese zur Verschrottung übergeben, müssen die Komponenten ordnungs- gemäß entsorgt werden. Weitere Informationen bezüglich der Entsorgung sind über die zuständige örtliche Behörde und die Hako-Vertragspartner erhältlich. Produkte mit diesem Symbol nicht in den Hausmüll werfen.Die Entsorgung erfolgt über kommunale Sammelstellen, oder über...

  • Seite 15: Schilder An Der Maschine

    Sicherheitshinweise Schilder an der Maschine Nachfolgende Sicherheits- und Hinweisschilder sind gut lesbar der Maschine angebracht. Achtung Fehlende bzw. unlesbare Schilder sind umgehend zu erneuern! Abb. 1: 01-7177-00.fm...
  • Seite 16 Sicherheitshinweise Abb. 2: 01-7177-00.fm...
  • Seite 17 Sicherheitshinweise Aufkleber-Firmenzeichen Abb. 1-A Das Hako-Firmenzeichen befindet sich vorne an der Lenksäule und hinten am Behälter. Aufkleber - Betriebsanleitung lesen und beachten Abb. 1-B1 - Maximal zulässige Steigung 2% im Reinigungsbetrieb Abb. 1-B2 - Die Maschine nicht mit Hochdruckreiniger reinigen Abb. 1-B3 Der Aufkleber befindet sich links neben dem Fahrersitz.

  • Seite 18: Bedienung

    Bedienung 2 Bedienung Übersichten Die Beschreibung im Kapitel 2 enthält Informationen über die Funktion und Handhabung der einzelnen Bedienelemente an der Maschine. Die Bedienele- mente haben immer die gleichen Positionsnummern über alle Kapitel hinweg. Abb. 3: 02-7177-00.fm...

  • Seite 19: Vorderansicht

    Bedienung 2.1.1 Vorderansicht Pos. Bezeichnung Lenkrad Netzkabel On-Board-Ladegerät Fahrersitz (Darstellung Fahrersitz Komfort Option) Ablagekorb (Option) Handsaugtool bzw. Sprühsaugtool (Option) Frischwassertank Bürstenauswerfer Tellerbürste Tellerbürstenaggregat Abstreifer On-Board-Dosiersystem (Option) Anfahrschutz Arbeitsscheinwerfer (Option) Betriebsbremse Fahrantrieb Warneinrichtung (Option) 02-7177-00.fm...
  • Seite 20 Bedienung Abb. 4: 02-7177-00.fm...

  • Seite 21: Rückansicht

    Bedienung 2.1.2 Rückansicht Pos. Bezeichnung Ansaugfilter Schmutzwassertank Grobschmutzsieb (Option) Automatische Befülleinheit (Option) Einfüllöffnung Frischwassertank (Darstellung mit Frischwasserdeckel Standard) Reinigungsöffnung Frischwassertank Fahrpedal Walzenbürstenaggregat Frischwasserfilter Kugelhahn Saugfuß Ablassschlauch Schmutzwasser Saugschlauch Saugfuß Wartungsöffnung Frischwassertank Füllstandsanzeige Frischwasser Batterieraum Blitzleuchte am Stab 02-7177-00.fm...

  • Seite 22: Bedienfeld

    Bedienung Abb. 5: 2.1.3 Bedienfeld Pos. Bezeichnung Anzeigefeld Taster Bürstenandruckverstärkung Taster Boost-Funktion Taster Bürstenaggregat Taster Saugfuß Taster Frischwasserzufuhr Taster Frischwasserdosierung Taster Bürstenaggregat und Saugfuß Taster On-Board-Dosiersystem (Option) Taster Fahrtrichtungswahl 02-7177-00.fm...
  • Seite 23 Bedienung Schlüsselschalter I-Button-Reader Fleet-Recorder Standard (Option) Taster Geschwindigkeitsreduzierung Vorwärtsfahrt Taster Signalhorn Taster Arbeitsscheinwerfer (Option) Taster Warneinrichtung (Option) Taster Silent-Betrieb Taster Tool-Betrieb (Option) 02-7177-00.fm...

  • Seite 24: Anzeigefeld

    Bedienung Abb. 6: 2.1.4 Anzeigefeld Pos. Bezeichnung Bedeutung Frischwasserdosierung Das Symbol erscheint, wenn die Frischwas- serzufuhr eingeschaltet und das Bürstenagg- regat abgesenkt ist. Die jeweils gewählte Stufe der Wasser- menge ist im Anzeigefeld ablesbar. Befinden sich nur noch 10 Liter im Fischwas- sertank, blinkt das Symbol und ein Warnton ertönt.
  • Seite 25 Bedienung Geschwindigkeitsredu- Das Symbol erscheint, wenn die Maschine zierung mit verminderter Geschwindigkeit fährt. Feststellbremse Das Symbol erscheint, wenn die Feststell- bremse aktiviert ist. Sitzkontakt Verlässt der Fahrer während des Betriebes den Fahrersitz, leuchtet das Warnsymbol. Hauptfunktionen wie Scheuern, Saugen und Fahren sind nicht mehr möglich.

  • Seite 26: Bedien-Und Anzeigeelemente

    Bedienung Bedien-und Anzeigeelemente 2.2.1 Bedienfeld Im Folgenden werden die einzelnen Funktionen der Taster auf dem Bedien- feld beschrieben. Die jeweils aktivierten Funktionen sind als entsprechende Symbole im Anzeigefeld sichtbar. Schlüsselschalter Abb. 5-43 Mit dem Schlüsselschalter wird die elektrische Anlage ein- und ausgeschaltet. •...
  • Seite 27 Bedienung Taster Geschwindigkeitsreduzierung Abb. 5-45 Mit dem Taster wird die maximale Vorwärtsgeschwindigkeit um ca. 50% redu- ziert. • Taster drücken: Geschwindigkeitsreduzierung EIN • Taster nochmals drücken: Geschwindigkeitsreduzierung AUS. Taster Signalhorn Abb. 5-46 Mit dem Taster wird das Signalhorn ein- und ausgeschaltet. •...
  • Seite 28 Bedienung Taster Bürstenaggregat Abb. 5-36 Mit dem Taster wird das Bürstenaggregat abgesenkt und ausgehoben. • Taster drücken: Bürstenaggregat wird abgesenkt. Bei Betätigung des Fahrpedals werden der Bürstenantrieb und die Wasserzufuhr einge- schaltet. • Taster nochmals drücken: Bürstenantrieb und Wasserzufuhr werden ausgeschaltet.
  • Seite 29 Bedienung Taster Bürstenaggregat und Saugfuß Abb. 5-40 Mit dem Taster werden gleichzeitig der Bürsten- und Saugturbinenantrieb ein- und ausgeschaltet. • Taster drücken: Bürstenaggregat und Saugfuß werden abgesenkt, Saugturbine wird eingeschaltet. Bürstenantrieb und Wasserzufuhr werden eingeschaltet, wenn das Fahrpedal betätigt wird. •...
  • Seite 30 Bedienung Taster On-Board Dosiersystem (Option) Abb. 5-41 Mit dem Taster wird das Dosiersystem für das Reinigungsmittel ein- und aus- geschaltet. • Taster drücken: Dosiersystem EIN • Taster nochmals drücken: Dosiersystem AUS Taster Warneinrichtung (Option) Abb. 5-48 Mit dem Taster kann man zwischen zwei Funktionen wählen: •...
  • Seite 31 Bedienung Taster Tool-Betrieb (Option) Abb. 5-50 Mit dem Taster wird der Tool-Betrieb ein- und ausgeschaltet, wenn das Handsaug- oder Sprühsaugtool oder die Spritzdüse angeschlossen ist. Der Fahrer darf sich nicht auf dem Sitz befinden. • Taster drücken: Tool-Betrieb EIN • Taster nochmals drücken: Tool-Betrieb AUS Taster Silent-Betrieb (Option) Abb.

  • Seite 32: Bedienelemente An Der Maschine

    Bedienung 2.2.2 Bedienelemente an der Maschine Abb. 7: Netzkabel Abb. 7-2 Der Netzanschluss versorgt das On-Board-Ladegerät mit Spannung. Betriebsbremse Abb. 7-13 Mit Rücknahme des Fahrpedals kommt die Maschine aufgrund der Bremswir- kung des Fahrantriebs zum Stillstand. Reicht diese Bremswirkung nicht aus, kann zusätzlich mit der Betriebsbremse abgebremst werden.
  • Seite 33 Bedienung Abb. 8: Bürstenauswerfer Tellerbürste Abb. 8-7 Durch Betätigung des Bürstenauswerfers lassen sich die Tellerbürsten schnell und werkzeuglos ausbauen. Frischwasserfilter Abb. 8-24 Bei der Wasserzufuhr vom Frischwassertank zum Bürstenaggregat wird das Frischwasser durch den Filtereinsatz gereinigt. Kugelhahn Abb. 8-25 Der Kugelhahn dient zum manuellen Ein- und Ausschalten der Wasserzufuhr, wenn der Frischwasserfilter abgeschraubt werden muss.

  • Seite 34: Arbeitsweise Allgemein

    Bedienung Arbeitsweise allgemein Der Scrubmaster B120 R ist eine Aufsitz-Scheuersaugmaschine für die Nass- reinigung von Hartböden. Im Reinigungsbetrieb wird die Reinigungslauge aus dem Frischwassertank den rotierenden Bürsten im Bürstenaggregat zugeführt. Während der Vor- wärtsbewegung der Maschine wird das verbrauchte Schmutzwasser mit dem Saugfuß...

  • Seite 35: Saugfuß

    Bedienung 2.3.3 Saugfuß Der beweglich aufgehängte Saugfuß Abb. 9-26 wird mit dem Taster Saugfuß Abb. 5-37 abgesenkt und eingeschaltet. Der Saugfuß zieht das Schmutzwas- ser mit einer Dichtleiste vom Boden ab. Mit der Saugturbine wird das Schmutzwasser vom Boden abgesaugt. Werden mit der Maschine enge Pas- sagen durchfahren z.

  • Seite 36: Inbetriebnahme

    Batterieherstellers. Hako übernimmt keine Haftung für Batterieschäden, die auf eine fehlende Inbetriebsetzungsladung zurückzuführen sind. • Vor der ersten Inbetriebnahme der Maschine ist das von Hako länderspezifische Netzkabel zu installieren. • Vor jeder Inbetriebnahme die Maschine auf Betriebssicherheit überprüfen! Störungen umgehend beseitigen.

  • Seite 37: Checkliste-Vor Inbetriebnahme Der Maschine

    Inbetriebnahme Checkliste-Vor Inbetriebnahme der Maschine Nr. Beschreibung Abstellfläche auf Anzeichen von Leckagen prüfen. Leitungen und Tanks dürfen keine Leckagen oder Beschädigungen aufweisen Netzkabel installieren, siehe Abschnitt 3.3.1 Bürsten und Saugfuß montieren, siehe Kapitel Wartung Fahrersitz einstellen, falls erforderlich, siehe Abschnitt 3.3.2 Batterieladung kontrollieren und bei Bedarf aufladen, siehe Abschnitt 5.3 Schmutzwassertank entleeren und bei Bedarf reinigen, siehe Abschnitt 5.5 Frischwassertank auffüllen (siehe Kapitel Wartung) und Reinigungsmit-...

  • Seite 38: Fahrersitz

    Inbetriebnahme 3.3.2 Fahrersitz Achtung Aus Sicherheitsgründen ist der Fahrersitz mit einem Sitzkontakt- schalter ausgestattet. Die Funktion des Sitzkontaktschalters darf nicht umgangen werden. Fahrersitz Standard einstellen Abb. 12: Den Fahrersitz mit dem Hebel Abb. 12-A so einstellen, dass alle Bedienele- mente mühelos erreicht werden können. Fahrersitz Komfort einstellen (Option) Abb.

  • Seite 39: Reinigungsbetrieb

    Inbetriebnahme Reinigungsbetrieb Achtung • Lesen und beachten Sie vor dem Betrieb der Maschine die Sicherheitshinweise aus Kapitel 1. • Die Maschine kann nur in Betrieb genommen werden, wenn sich der Bediener auf dem Fahrersitz befindet. • Der Fahrantrieb kann nur gestartet werden, wenn das Fahrpedal beim Einschalten nicht betätigt ist.

  • Seite 40: Fleet-Recorder Standard (Option)

    Inbetriebnahme 3.4.1 Fleet-Recorder Standard (Option) Mit dem Fleet-Recorder werden Einsatzzeiten sowie weitere Betriebszu- stände der Maschine erfasst. Abb. 14: Inbetriebnahme 1. Die Maschine mit dem Schlüsselschalter einschalten Abb. 14-A. • Rote LED vom i-Button Reader EIN. 2. Den i-Button Key Abb. 14-B ein bis zwei Sekunden gegen den i-Button Reader Abb.

  • Seite 41: On-Board-Dosiersystem (Option)

    Inbetriebnahme 3.4.2 On-Board Dosiersystem (Option) Das On-Board Dosiersystem dient zur optimalen Dosierung des Reinigungs- mittels. Achtung Nur automatengerechte Reinigungsmittel verwenden (schaumge- bremst). Wir empfehlen unsere auf die Maschinen abgestimmten Reinigungs- und Pflegemittel. Diese Produkte erfüllen die Auflagen des Wasch- und Reinigungsmittelgesetzes (WRMG) Stufe Reinigungs- Mischungs- mittel...

  • Seite 42: Sprühsaugtool (Option)

    Inbetriebnahme 3.4.3 Sprühsaugtool (Option) Das Sprühsaugtool Abb. 16-5 dient zur manuellen Reinigung an schwer zugänglichen Stellen. Abb. 16: 1. Saugschlauch Abb. 16-28 in Parkposition Abb. 16-A umstecken. 2. Schlauch des Tools in die Öffnung der Absaugung stecken Abb. 16-B. 3. Schlauch mit dem Wasseranschluss der Maschine Abb. 16-C verbinden. 4.

  • Seite 43: Spritzdüse (Option)

    Inbetriebnahme 3. Zum Ein- uns Ausschalten des Tools dient der Taster Tool-Betrieb Abb. 17-50 auf dem Bedienfeld. 3.4.5 Spritzdüse (Option) Die Spritzdüse dient zum Ausspülen des Frisch- und Schmutzwassertanks. Abb. 18: 1. Schlauch mit dem Wasseranschluss der Maschine verbinden Abb. 18-A. 2.

  • Seite 44: Nützliche Reinigungstipps

    Inbetriebnahme 3.4.6 Nützliche Reinigungstipps Vor Beginn der Nassreinigung ist es erforderlich den Fußboden zu fegen. Dadurch wird nicht nur der Reinigungseffekt verbessert, sondern auch der Verschleiß der Arbeitswerkzeuge der Maschine vermindert. Bei besonders schmutzigen Böden oder Wachsentfernung sollte der Boden zweimal behandelt werden.

  • Seite 45: Fahr- Und Bremsverhalten

    Inbetriebnahme 3.4.7 Fahr- und Bremsverhalten Hinweis Für eine sofortige Außerbetriebnahme aller Funktionen, den Schlüs- selschalter auf ‚0‘ stellen. Gefahr • Kippgefahr bei zu großen Steigungen. Transportfahrten auf Steigungen bis zu 10 % dürfen nur für 1 Minute und mit besonderer Vorsicht durchgeführt werden. •...

  • Seite 46: Maschine Schieben

    Inbetriebnahme 3.4.8 Maschine schieben Gefahr Unfallgefahr! Während des Schiebevorgangs besitzt die Maschine keine Bremswirkung. Nach Beendigung des Schiebevorgangs darf die Maschine erst wie- der in Betrieb genommen werden, wenn der Hebel positioniert und die Abdeckung montiert ist. Abb. 19: Um die Maschine schieben zu können, müssen folgende Schritte durchge- führt werden: 1.

  • Seite 47: Checkliste-Nach Dem Reinigungsbetrieb

    Inbetriebnahme 3.4.10 Checkliste-Nach dem Reinigungsbetrieb Umweltgefahr Bei der Entsorgung von Reinigungsmitteln sind die gesetzlichen Bestimmungen und örtlichen Vorschriften zu beachten. Achtung Die Maschine nicht mit einem Hochdruckreiniger oder Dampfstrahler reinigen. Nr. Beschreibung Zu einem geeigneten Wartungsplatz fahren. Maschine ausschalten und Schlüssel abziehen. Schmutzwassertank entleeren und reinigen, siehe Abschnitt 5.5.2 Frischwasserfilter kontrollieren, siehe Abschnitt 5.4.5 Dichtleisten und Saugschlauch kontrollieren, siehe Kapitel Wartung und...

  • Seite 48: Verladen Und Transport

    Inbetriebnahme Verladen und Transport Achtung • Beim Verladen und anschließendem Transport zum Einsatzort müssen der Saugfuß und der Bürstenkopf ausgehoben sein. • Rutschgefahr! Besonders vorsichtig und möglichst nur auf trockenen Rampen fahren. Verladen Berücksichtigen Sie beim Verladen das Gewicht der Maschine, siehe Kapitel 4 Technische Daten.

  • Seite 49: Serviceinformationen

    (Werkzeugschlüssel) ein vierstelliger Servicecode im Anzeigefeld ausgegeben. Die Punkte des Servicecodes blinken. Beheben Sie die Ursache oder notieren Sie den Servicecode und benachrichtigen Sie den für Sie zuständigen Hako Servicepartner. Ist die Ursache behoben, muss die Störung abschließend über Schlüssel- schalter AUS/EIN quittiert werden.
  • Seite 50 Inbetriebnahme Service- Störung Ursache Abhilfe code 1.4.6.3. Saugturbine bleibt • Fremdkörper in der Kundenservice stehen Saugturbine benachrichtigen • Fehlerhafte Saugturbine 3.2.6.6. Servicecodean- Kapazität der internen Kundenservice zeige beim Ein- Backupbatterie der Maschi- benachrichtigen schalten der nensteuerung entladen Maschine 3.3.1.1. Serviceintervall siehe Wartungs- abgelaufen plan...

  • Seite 51: Technische Daten

    Technische Daten 4 Technische Daten Abmessungen Benennung Einheit TB 750 TB 900 WB 700 WB 850 Maschinenlänge mit Saugfuß 1675 1675 1675 1675 Maschinenbreite mit Saugfuß 1120 1120 Maschinenbreite ohne Saugfuß Maschinenhöhe 1440 1440 1440 1440 Arbeitsbreite Bürstenaggregat Saugfuß 1100 1100 Gewichte Gewicht (leer, ohne Batterien)

  • Seite 52: Absaugung

    Technische Daten Tankinhalte Benennung Einheit TB 750 TB 900 WB 700 WB 850 Frischwassertank Liter Schmutzwassertank Liter Bürstenkopf Bürstenanzahl Stück Bürstendrehzahl 1/min Bürstenandruck min./max. 37/60 50/70 26/33 28/35 Absaugung Luftmenge Unterdruck (maximal) mbar Elektrische Anlage Nennspannung Nennleistung (max.) (P1) 3260 3260 3100 3100...

  • Seite 53: Geräuschemissionswert

    Technische Daten Geräuschemissionswert Der nach DIN EN 60335-2-72 unter den üblichen Einsatzbedingun- gen gemessene Schallleistungspegel (L wAd ) beträgt: dB (A) Der nach DIN EN 60335-2-72 unter den üblichen Einsatzbedingun- gen gemessene Schalldruckpegel (L pA ) (am Ohr des Fahrers) dB (A) beträgt: Messunsicherheit (K pA )

  • Seite 54: Wartung Und Pflege

    Die Einhaltung der von uns empfohlenen Wartungsarbeiten gibt Ihnen die Gewissheit, stets eine einsatzbereite Maschine zur Verfügung zu haben. Tägliche und wöchentliche Wartungs- und Reparaturarbeiten können von einem dafür geschulten Fahrer vorgenommen werden, alle weiteren Hako- Systemwartungen sind nur von geschultem und qualifiziertem Personal durchzuführen.

  • Seite 55: Wartungsnachweis

    Wartung und Pflege Wartungsnachweis Übergabe Hako-System-Wartung I Hako-System-Wartung II 250 Betriebsstunden 500 Betriebsstunden Aufrüstung Stempel der Werkstatt Stempel der Werkstatt Probefahrt Übergabe an Kunden Einweisung durchgeführt am: durchgeführt am: durchgeführt am: bei _______________ Betriebs-Std. bei _______________ Betriebs-Std. bei _______________ Betriebs-Std.

  • Seite 56: Wartungsplan

    Wartung und Pflege Wartungsplan Hako-Systemwartung Kunde: Vom Kunden durchzuführende Arbeiten anhand der in der vorgegebenen Pflege- und Wartungsanweisungen. Tätigkeit / Intervall Täglich • Schmutzwassertank entleeren, Schmutzwassertank, Ablassschlauch, Grobschmutzsieb (Option) und Ansaugfilter reinigen • Deckeldichtung des Schmutzwassertanks kontrollieren, ggf. reinigen • Batterieladung kontrollieren, ggf. laden •...
  • Seite 57 Wartung und Pflege Hako-Systemwartung I: Durchführung vom Sachkundigen einer autorisierten Hako-Service-Werkstatt anhand der maschinenspezifischen Systemwartung Tätigkeit / Intervall Alle 250 Stunden • Batterie und Ladegerät kontrollieren • Batteriesäurestand und Säuredichte kontrollieren, ggf. entmineralisiertes Wasser nachfüllen • Lüftungsgitter, Luftkanal und Filtermatte des On-Board-Ladegerätes auf Verschmutzung kontrollieren, ggf.
  • Seite 58 Tankdeckel auf Verschmutzung prüfen, ggf. reinigen oder austauschen • Optischen Zustand der Maschine (Korrosion und Aufkleber) kontrollieren • Probefahrt und Funktionstest Hako-Systemwartung II: Durchführung vom Sachkundigen einer autorisierten Hako-Service-Werkstatt anhand der maschinenspezifischen Systemwartung. Tätigkeit / Intervall Alle 500 Stunden • Alle Wartungsarbeiten gemäß Hako-Systemwartung I •...

  • Seite 59: Batteriesystem

    Wartung und Pflege Batteriesystem 5.3.1 Batterietyp Die Maschinenvarianten sind mit unterschiedlichen Batterietypen ausgestat- tet. Werden andere, von Hako freigegebene Batterien verwendet, müssen entsprechende Einstellungen im Konfigurationsmenü vorgenommen werden. Die Einstellungen dürfen nur von einer Hako-Vertragswerkstatt vorgenommen werden! Batterietyp Anschlussschema Trogbatterie 24 V/320 Ah PzS, nass...

  • Seite 60: Anschlussschema

    Wartung und Pflege Batterietyp Anschlussschema Blockbatterie 6 V/180 Ah GiV, Gel Fahrtrichtung wartungsfrei Blockbatterie 6 V/240 Ah GiV, Gel wartungsfrei 05-7177-00.fm...

  • Seite 61: Batteriestecker Codierung

    24 V 24 V Abb. 20: Bei Verwendung anderer, von Hako freigegebener Batterietypen, ist eine neue Codierung der Stecker erforderlich. Für das Gesamtsystem müssen folgende drei Voraussetzungen erfüllt sein: • Spannungscodierung (24 V) muss für alle Stecker und Buchsen gleich sein.

  • Seite 62: Ladezustand Kontrollieren

    Wartung und Pflege 5.3.4 Ladezustand kontrollieren Abb. 21: Während des Betriebes wird der Ladezustand der Batterien im Anzeigefeld Abb. 21-57 angezeigt. Je nach Ladezustand erscheint die Anzahl der Felder. Ladezustandsanzeige Ladezustand Hinweise 4 Felder sichtbar: Batterie voll geladen 3 Felder sichtbar: Ladung/Nachladung der Batte- Batterie ca.

  • Seite 63: Batterien Laden

    Batterien mit einer Inbetriebsetzungsladung ordnungs-gemäß vollgeladen werden. Bitte beachten Sie hierzu des Ladegerätes, sowie die des Batterieherstellers. Hako übernimmt keine Haftung für Batterieschäden, die auf eine fehlende Inbetriebsetzungsladung zurückzuführen sind. • Batterien niemals im entladenen Zustand stehen lassen, sondern sofort wieder aufladen.
  • Seite 64 • Felder 1, 2 und 3 dauerhaft EIN, Feld 4 blinkt: Nachladung. • Alle Felder dauerhaft EIN: Ladeende/Erhaltungsladung. Hinweis Blinkt das Batteriesymbol in Verbindung mit einem Feld, liegt ein Fehler vor, siehe Betriebsanleitung des Ladegerätes, gegebenen- falls Hako-Kundenservice benachrichtigen. 05-7177-00.fm...
  • Seite 65 Wartung und Pflege Batterie laden mit stationärem Ladegerät Achtung Beachten Sie die Hinweise in der Ladegeräteherstellers! Abb. 23: Die Batterien werden mit einem stationärem Ladegerät, wie zum Beispiel in Abb. 23-A dargestellt, geladen. Die Batterien können geladen werden, wenn zwei Felder der Ladezustandsanzeige Abb. 22-57 erloschen sind. 1.

  • Seite 66: Säurestand Kontrollieren

    Batterieherstellers! • Das Nachfüllen darf grundsätzlich nur nach beendeter Batterie- ladung erfolgen. Hinweis Von Hako freigegebene Batterien sind mit Aquamatiksystem ausge- stattet. Abb. 24: Der Säurestand der Batterien muss vom Kunden wöchentlich kontrolliert wer- den, gegebenenfalls muss entmineralisiertes Wasser (nach DIN 43530-4) nachgefüllt werden.

  • Seite 67: Batterien Wechseln

    Wartung und Pflege 5.3.7 Batterien wechseln Achtung • Es dürfen nur von Hako freigegebene Batterien an der vorgese- henen Position verwendet werden! • Das Einsetzen/Wechseln der Batterien nur mit geeignetem Hebewerkzeug vornehmen. • Der Wechsel des Batterietyps erfordert gegebenenfalls eine Anpassung der Batteriefixierung im Batterieraum, um ein Verrut- schen zu verhindern.

  • Seite 68: Frischwassertank

    Wartung und Pflege Frischwassertank Abb. 25: 5.4.1 Frischwassertank befüllen Den Frischwassertank Abb. 28-6 vor Arbeitsbeginn oder bei Bedarf befüllen. Abb. 26: 1. Maschine auf einer ebenen Fläche abstellen. 2. Tankdeckel öffnen. 3. Einsatz der Einfüllöffnung entfernen Abb. 26-A. 4. Frischwassertank bis zur maximalen (1/1) Markierung Abb. 25-A befüllen (maximale Wassertemperatur 50°...

  • Seite 69: Automatische Befülleinheit (Option)

    Wartung und Pflege 5.4.2 Automatische Befülleinheit (Option) Optional kann der Frischwassertank mit der automatischen Befülleinheit befüllt werden. Achtung Die automatische Befülleinheit darf gemäß DIN EN 1717 nicht ohne Systemtrenner (BA) betrieben werden. min. 2,5 bar max.50°C max. 6 bar Abb. 27: 1.

  • Seite 70: Frischwassertank Entleeren

    Wartung und Pflege 5.4.3 Frischwassertank entleeren Abb. 28: Sie haben drei Möglichkeiten den Frischwassertank zu entleeren: Frischwassertank über den Frischwasserfilter entleeren Maschine so abstellen, dass sich der Frischwasserfilter Abb. 28-24 über einem Abfluss im Boden befindet. 1. Kugelhahn Abb. 28-B, der sich vor dem Frischwasserfilter befindet, schlie- ßen.
  • Seite 71 Wartung und Pflege Frischwassertank über die Wartungsöffnung entleeren Maschine so abstellen, dass sich die Wartungsöffnung Abb. 28-29 über einem Abfluss im Boden befindet. 1. Deckel der Wartungsöffnung drehen und abnehmen. 2. Frischwassertank wird über die Wartungsöffnung entleert. 3. Nach der Entleerung den Deckel auf die Wartungsöffnung setzen und fest zudrehen.

  • Seite 72: Frischwassertank Reinigen

    Wartung und Pflege 5.4.4 Frischwassertank reinigen Achtung Überlaufendes Wasser! Die Reinigungsöffnung Abb. 28-21 darf erst geöffnet werden, wenn der Frischwassertank leer ist. Hinweis Zum besseren Lösen und Schließen des Deckels der Wartungsöff- nung kann der beigefügte Handgriff Abb. 28-A verwendet werden. 1.

  • Seite 73: Schmutzwassertank

    Wartung und Pflege Schmutzwassertank Abb. 31: 5.5.1 Schmutzwassertank entleeren Den Schmutzwassertank Abb. 31-17 täglich oder bei Bedarf entleeren. Wenn das Symbol Schmutzwassertank voll Abb. 31-52 im Anzeigenfeld erscheint und ein akustisches Warnsignal ertönt, werden die Reinigungsfunktionen abgeschaltet und der Schmutzwassertank sollte umgehend entleert werden. Umweltgefahr Bei der Entsorgung von Reinigungsmitteln sind die gesetzlichen Bestimmungen und die örtlichen Vorschriften zu beachten!

  • Seite 74: Schmutzwassertank Reinigen

    Wartung und Pflege 3. Maschine ausschalten. 4. Ablassschlauch aus der Halterung herausnehmen. Saugschlauch Abb. 32- A etwas zur Seite drücken, damit der Schmutzwassertank vollständig durch den Ablassschlauch entleert werden kann. 5. Quetschtülle im vorderen Bereich abknicken Abb. 32-B. 6. Kappe abnehmen Abb. 32-C. 7.

  • Seite 75: Ansaugfilter Reinigen

    Wartung und Pflege 5.5.4 Ansaugfilter reinigen Die Funktion des Ansaugfilters Abb. 33-16 täglich kontrollieren und bei Bedarf reinigen. 1. Ansaugfilter vom Stutzen abziehen. 2. Ansaugfilter unter fließendem Wasser reinigen. 3. Ansaugfilter wieder auf Stutzen montieren. 5.5.5 Dichtung am Ablassschlauch kontrollieren Abb.

  • Seite 76: Tellerbürstenaggregat

    Wartung und Pflege Tellerbürstenaggregat Abb. 36: 5.6.1 Bürsten/Pads wechseln Anhand der Anzeige Abb. 37-A auf dem Tellerbürstenaggregat lässt sich: • der Verschleiß der Bürsten/Pads ablesen (das Tellerbürstenaggregat muss abgesenkt sein) • feststellen, ob die Bürsten/Pads montiert sind. Abb. 37: Spätestens wenn sich der rote Zeiger im roten Bereich befindet, müssen die Bürsten/Pads gewechselt werden.

  • Seite 77: Bürsten Reinigen

    Wartung und Pflege 5.6.2 Bürsten reinigen Die Bürsten Abb. 36-B im Tellerbürstenaggregat Abb. 36-8 täglich oder bei Bedarf reinigen. 1. Bürste auswerfen, siehe Abschnitt 5.6.3 2. Bürste unter fließendem Wasser gründlich reinigen. 3. Bürste aufnehmen, siehe Abschnitt 5.6.4 Hinweis Darauf achten, dass die Bürsten nach der Reinigung wieder auf der Seite im Tellerbürstenaggregat eingebaut werden, an der sie ent- nommen wurden! 5.6.3...

  • Seite 78: Abstreifer

    Wartung und Pflege Abstreifer Abb. 40: 5.7.1 Abstreifer abschwenken Zum Wechseln der Bürsten den Abstreifer Abb. 40-9 am Griff anheben und zur Seite schwenken. Der Abstreifer kann in der angehobenen Position mit dem Verriegelungshebel Abb. 39-A fixiert werden. 5.7.2 Abstreifergummi wechseln Abstreifergummi wöchentlich auf Verschleiß...

  • Seite 79: Walzenbürstenaggregat

    Wartung und Pflege Walzenbürstenaggregat Abb. 41: 5.8.1 Kehrgutbehälter entleeren Den Kehrgutbehälter Abb. 41-A täglich oder bei Bedarf entleeren. Abb. 42: 1. Maschine ausschalten. 2. Abstreifer auf der rechten Seite der Maschine abschwenken. 3. Mit der Hand in die Griffmulde unter dem Kehrgutbehälter fassen und den Kehrgutbehälter herausziehen.

  • Seite 80: Bürsten Reinigen

    Wartung und Pflege 5.8.3 Bürsten reinigen Die Bürsten Abb. 41-C im Walzenbürstenaggregat Abb. 41-23 täglich oder bei Bedarf reinigen. 1. Bürste ausbauen, siehe Abschnitt 5.8.4 2. Bürste unter fließendem Wasser gründlich reinigen. 3. Bürste einbauen, siehe Abschnitt 5.8.5 5.8.4 Bürsten ausbauen Abb.

  • Seite 81: Saugfuß

    Wartung und Pflege 5.8.6 Saugfuß Das optimale Saugergebnis wird erreicht durch: • saubere und nicht beschädigte bzw. verschlissene Dichtleisten. • richtig eingestellten Neigungswinkel und richtige Höheneinstellung der Dichtleisten Abb. 44: 5.8.7 Saugfuß reinigen Den Saugfuß Abb. 44-26 täglich auf Verunreinigung und Fremdkörper kont- rollieren und bei Bedarf reinigen.

  • Seite 82: Dichtleisten Wechseln

    Wartung und Pflege 5.8.8 Dichtleisten wechseln Die Dichtleisten Abb. 45-A am Saugfuß wöchentlich auf Verschleiß und Unver- sehrtheit kontrollieren. Ist die gebrauchte Dichtkante der Dichtleiste verschlis- sen oder beschädigt, muss die Dichtleiste gewendet bzw. ersetzt werden. Jede Dichtleiste kann vierfach verwendet werden, bevor sie ersetzt werden muss. Abb.

  • Seite 83: Dichtleisten Einstellen

    Wartung und Pflege 5.8.9 Dichtleisten einstellen Neigungseinstellung Die richtige Neigungseinstellung entscheidet darüber, • dass die Dichtleisten des Saugfußes gleichmäßig mit der vollständigen Auflagefläche am Boden aufliegen, • dass der Saugfuß ruhig und gleichmäßig während der Absaugung läuft. Abb. 46: Abb. 47: 1.
  • Seite 84 Wartung und Pflege Höheneinstellung Die Höheneinstellung (X) der Stützrollen Abb. 48-A ist werksseitig auf 3 mm eingestellt. Sollte es trotz optimaler Neigungseinstellung zur Streifenbildung kommen, muss der Abstand der Stützrollen zur Unterkante Dichtleiste durch die Anzahl der Unterlegscheiben unter dem Stützrollenhalter eingestellt wer- den.

  • Seite 85: Optionen

    Wartung und Pflege Optionen Für den Scrubmaster B120 R sind folgende Optionen ab Werk erhältlich. Bezeichnung Bestell-Nr. On-Board Chemiedosiersystem, siehe Abschnitt 3.4.2 7678.50 Fahrersitz Komfort, siehe Abschnitt 3.3.2 7093.20 LED-Arbeitsscheinwerfer 7091.20 Warneinrichtung, vorn 7091.30 Warneinrichtung, hinten 7091.60 Grobschmutzsieb, siehe Abschnitt 5.5.3 7060.50...
  • Seite 86 Wartung und Pflege 05-7177-00.fm...

  • Seite 87: Eg-Konformitätserklärung

    Zur sachgerechten Umsetzung der in den EG-Richtlinien genannten Sicher- heits- und Gesundheitsanforderungen wurde(n) folgende Norm(en) und/oder technische Spezifikation(en) herangezogen: EN 60335-2-72 EN 55012 EN 61000-6-2 Name der autorisierten Person, die für Hako die technischen Unterlagen zusammenstellt: Ludger Lüttel Bad Oldesloe, 23.01.2018 Ricardo Ruiz Porath Produktlinienleiter - Reinigungstechnik...
