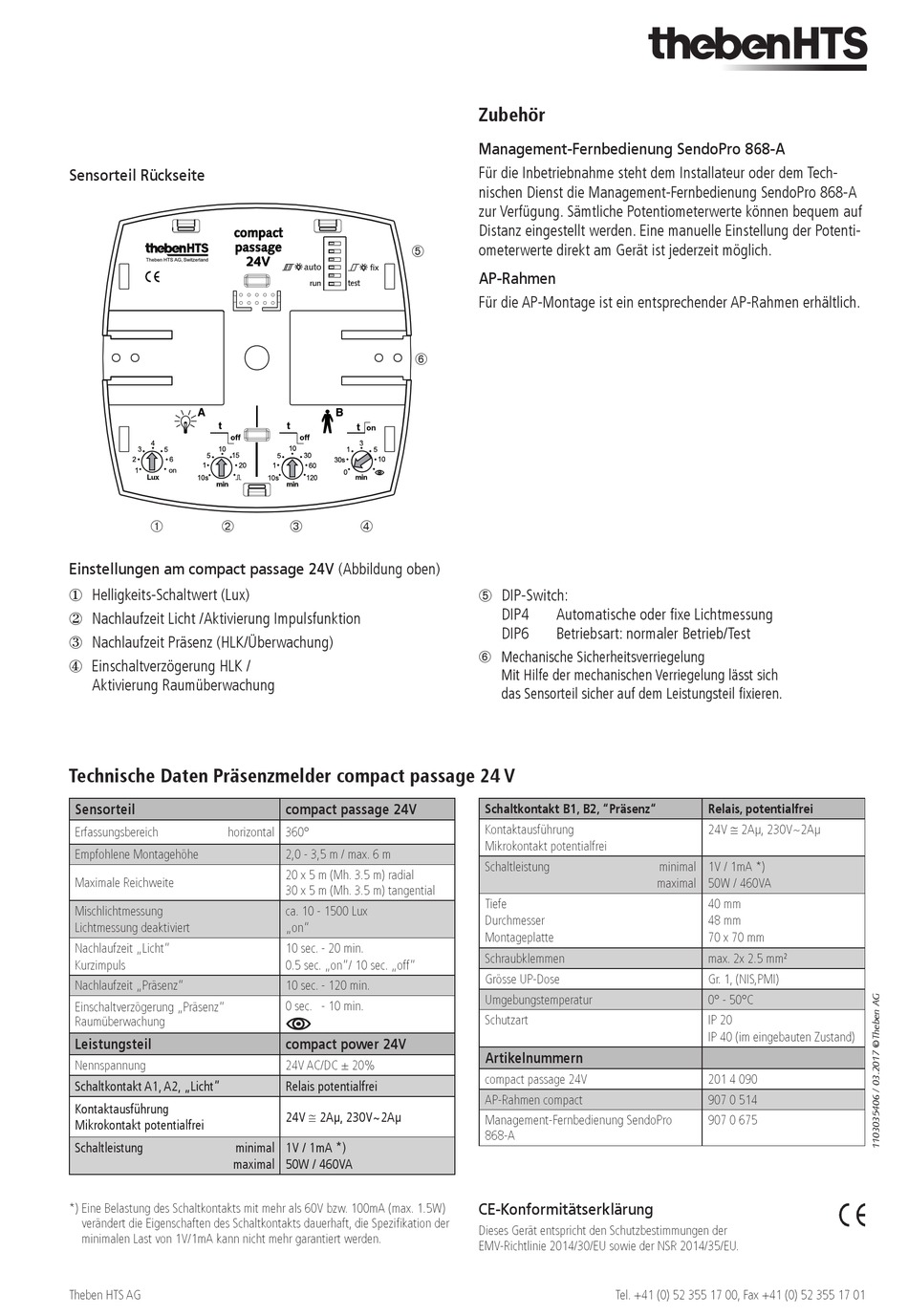

thebenHTS compact passage 24V Anleitung Seite 4

Werbung

Sensorteil Rückseite
compact
passage
Einstellungen am compact passage 24V (Abbildung oben)
 Helligkeits-Schaltwert (Lux)
 Nachlaufzeit Licht /Aktivierung Impulsfunktion
 Nachlaufzeit Präsenz (HLK/Überwachung)
 Einschaltverzögerung HLK /
Aktivierung Raumüberwachung
Technische Daten Präsenzmelder compact passage 24 V
Sensorteil
Erfassungsbereich
horizontal 360°
Empfohlene Montagehöhe
Maximale Reichweite
Mischlichtmessung
Lichtmessung deaktiviert
Nachlaufzeit „Licht"
Kurzimpuls
Nachlaufzeit „Präsenz"
Einschaltverzögerung „Präsenz"
Raumüberwachung
Leistungsteil
Nennspannung
Schaltkontakt A1, A2, „Licht"
Kontaktausführung
Mikrokontakt potentialfrei
Schaltleistung
minimal
maximal
*) Eine Belastung des Schaltkontakts mit mehr als 60V bzw. 100mA (max. 1.5W)
verändert die Eigenschaften des Schaltkontakts dauerhaft, die Spezifikation der
minimalen Last von 1V/1mA kann nicht mehr garantiert werden.
Theben HTS AG
24V
auto
fix
compact passage 24V
2,0 - 3,5 m / max. 6 m
20 x 5 m (Mh. 3.5 m) radial
30 x 5 m (Mh. 3.5 m) tangential
ca. 10 - 1500 Lux
„on"
10 sec. - 20 min.
0.5 sec. „on"/ 10 sec. „off"
10 sec. - 120 min.
0 sec. - 10 min.
compact power 24V
24V AC/DC ± 20%
Relais potentialfrei
24V @ 2Aµ, 230V~2Aµ
1V / 1mA *)
50W / 460VA
Zubehör
Management-Fernbedienung SendoPro 868-A
Für die Inbetriebnahme steht dem Installateur oder dem Tech-
nischen Dienst die Management-Fernbedienung SendoPro 868-A
zur Verfügung. Sämtliche Potentiometerwerte können bequem auf
Distanz eingestellt werden. Eine manuelle Einstellung der Potenti-
ometerwerte direkt am Gerät ist jederzeit möglich.
AP-Rahmen
Für die AP-Montage ist ein entsprechender AP-Rahmen erhältlich.
 DIP-Switch:
DIP4
Automatische oder fixe Lichtmessung
DIP6
Betriebsart: normaler Betrieb/Test
 Mechanische Sicherheitsverriegelung
Mit Hilfe der mechanischen Verriegelung lässt sich
das Sensorteil sicher auf dem Leistungsteil fixieren.
Schaltkontakt B1, B2, "Präsenz"
Kontaktausführung
Mikrokontakt potentialfrei
Schaltleistung
Tiefe
Durchmesser
Montageplatte
Schraubklemmen
Grösse UP-Dose
Umgebungstemperatur
Schutzart
Artikelnummern
compact passage 24V
AP-Rahmen compact
Management-Fernbedienung SendoPro
868-A
CE-Konformitätserklärung
Dieses Gerät entspricht den Schutzbestimmungen der
EMV-Richtlinie 2014/30/EU sowie der NSR 2014/35/EU.
Tel. +41 (0) 52 355 17 00, Fax +41 (0) 52 355 17 01
Relais, potentialfrei
24V @ 2Aµ, 230V~2Aµ
minimal
1V / 1mA *)
maximal
50W / 460VA
40 mm
48 mm
70 x 70 mm
max. 2x 2.5 mm
2
Gr. 1, (NIS,PMI)
0° - 50°C
IP 20
IP 40 (im eingebauten Zustand)
201 4 090
907 0 514
907 0 675
