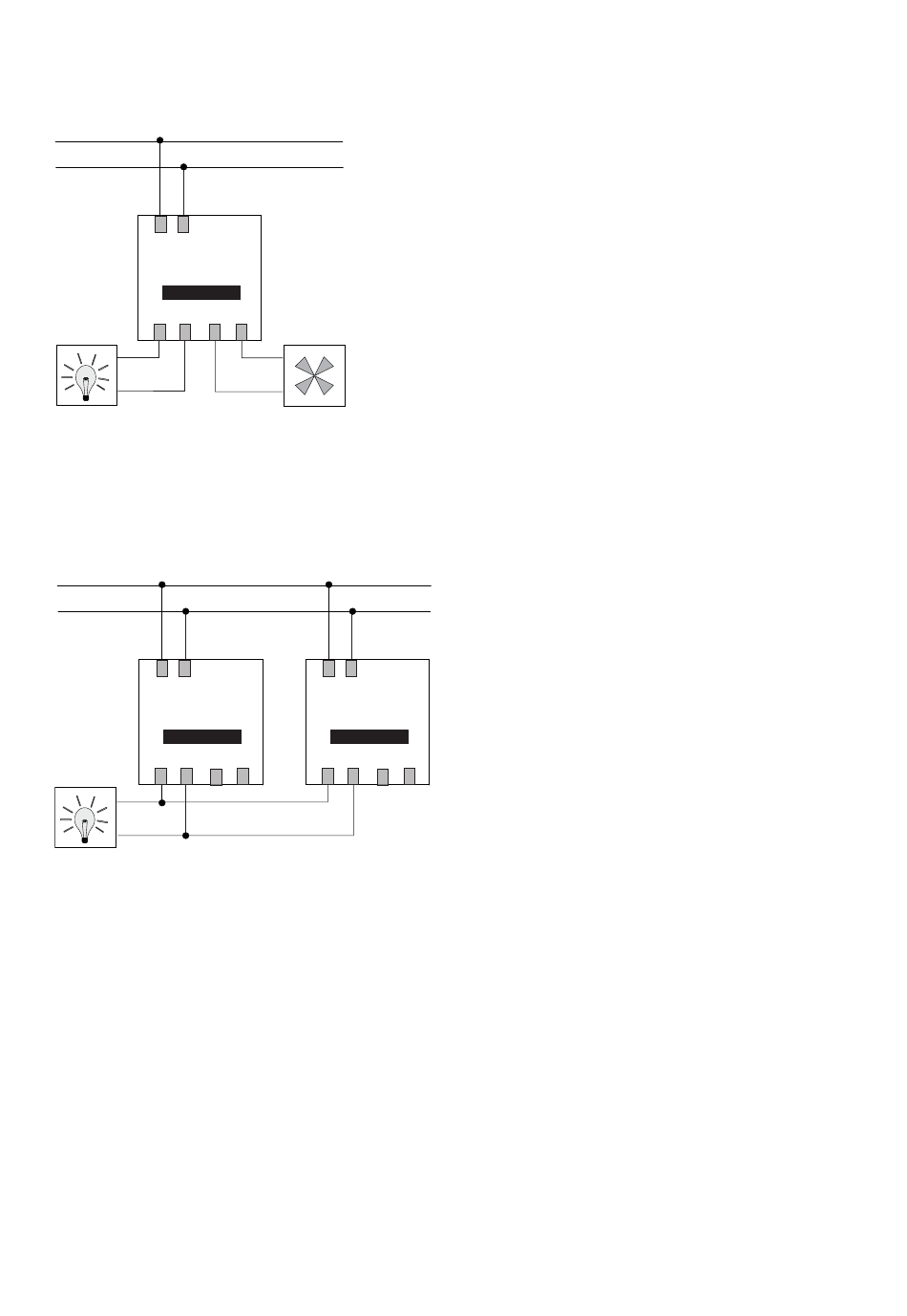

Einzelschaltung
24V = ~
+
-
compact
power 24V
A1 A2 B1 B2
Technische Daten beachten
Parallelschaltung
24V = ~
+
-
compact
power 24V
A1 A2 B1 B2
Technische Daten beachten
Theben HTS AG
Schaltkontakt «Präsenz»
Der Schaltkontakt Präsenz wird zur HLK-Steuerung bzw. zur
Raumüberwachung verwendet. Das Schaltverhalten des potential-
freien Kontakts wird nur durch Anwesenheit, nicht aber durch
Helligkeit beeinflusst. Der Kontakt schliesst bei Anwesen heit und
öffnet bei Abwesenheit.
HLK-Steuerung mit Einschaltverzögerung
Die Einschaltverzögerung (0 sec.-10 min.) verhindert das sofortige
Einschalten. Der Kontakt schliesst erst nach Ablauf der Einschalt-
verzögerung, vorausgesetzt es sind ständig Personen anwesend.
Ist der Kontakt geschlossen, so wird die Nachlaufzeit (10 sec. -
120 min.) bei jeder Bewegung neu gestartet.
Raumüberwachung
Wird die Einschaltverzögerung auf "Überwachung" gestellt, re-
duziert sich die Empfindlichkeit des Schaltausgangs Präsenz. Der
Kontakt schliesst erst bei deutlicher Bewegung und signalisiert mit
hoher Sicherheit die Anwesenheit von Personen. Die Nachlaufzeit
bleibt weiterhin aktiv. Die Einschaltverzögerung ist inaktiv.
Beschaltung
In der Einzelschaltung erfasst der compact passage 24V Anwe-
senheit und Helligkeit und steuert mit seinen beiden Kontakten
Beleuchtung und HLK/Überwachung.
Reicht der Erfassungsbereich eines einzigen Melders nicht aus,
können die Ausgänge mehrerer Melder
parallelgeschaltet werden. Damit können auch grosse und verwin-
+
-
kelte Räume wie Korridore, Tiefgaragen etc. abgedeckt werden.
compact
Dabei erhöht sich die gesamtzulässige Belastung nicht. Die
power 24V
Helligkeits-Schaltschwelle sowie Nachlaufzeit ist für jeden Melder
individuell einzustellen.
A1 A2 B1 B2
Technische Änderungen und Druckfehler vorbehalten
