M'höhe
radial (r)
2.0 m
56 m²
16m ± 1.5m x 3.5m
2.5 m
72 m²
18m ± 1.5m x 4.0m
3.0 m
90 m²
20m ± 1.5m x 4.5m
3.5 m
100 m²
20m ± 1.5m x 5.0m
4.0 m
100 m²
20m ± 2.0m x 5.0m
4.5 m
100 m²
20m ± 2.0m x 5.0m
5.0 m
100 m²
20m ± 2.5m x 5.0m
6.0 m
100 m²
20m ± 2.5m x 5.0m

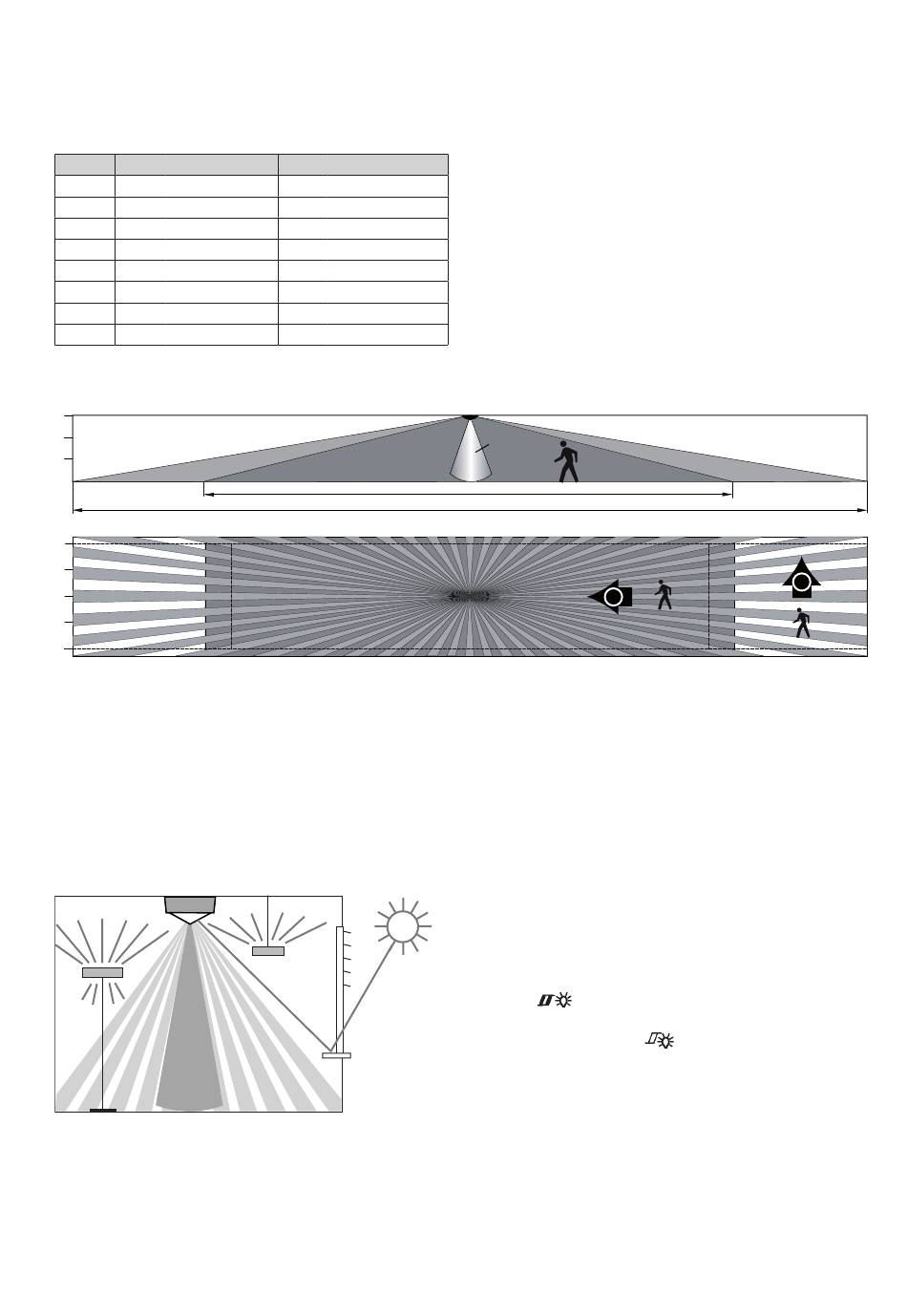

Erfassungsbereich (Montagehöhe 3,0 m)
3
2
1
0
15m
12
10
2
1
0
1
2
15
14
13
12
11
10
Radiale Bewegungen (r):
Bewegungen direkt zum Melder werden in einem Bereich bis
maximal 10 m Distanz zum Melder erfasst.
Theben HTS AG
tangential (t)
56 m² 16m ± 1.5m x 3.5m
88 m² 22m ± 1.5m x 4.0m
135 m² 30m ± 1.5m x 4.5m
150 m² 30m ± 1.5m x 5.0m
150 m² 30m ± 2.0m x 5.0m
150 m² 30m ± 2.0m x 5.0m
150 m² 30m ± 2.5m x 5.0m
150 m² 30m ± 2.5m x 5.0m
8
6
4
9
8
7
6
5
4
3
Platzierung
Erfassungsbereich
Der rechteckige Erfassungsbereich garantiert eine sichere und ein-
fache Planung. Da der compact passage 24V auf beide Seiten fast
horizontal in den Raum blickt, werden Personen mit tangentialen
(t) und radialen (r) Bewegungen zum Melder in unterschiedlich
grossen Bereichen erfasst.
Die empfohlene Montagehöhe liegt bei 2 m - 3,5 m.
Mit zunehmender Montagehöhe verringert sich die Em pfind lich-
keit des Melders. Die Erfassungsbereiche mehrerer Melder sollten
sich in den Randzonen überlap pen. Auf eine horizontale Montage
ist zu achten.
Lux
2
0
2
4
2
1
0
1
2
3
4
Tangentiale Bewegungen (t):
Bewegungen quer zum Melder werden bis auf eine maximale
Distanz von 15 m zum Melder erfasst.
Helligkeitsmessung
Der compact passage 24V besitzt eine Mischlichtmessung, die von
Kunstlicht beeinflusst wird. Bei indirekter Beleuchtung darf das
Kunstlicht am Montageort des Melders 2000 Lux nicht überschrei-
ten (bei Helligkeitsschaltwert >200 Lux).
Die Lichtmessung besitzt eine eingebaute Lernfähigkeit (DIP-
Stellung „
auto", s. Rückseite). Wird die Beleuchtung von
übergeordneter Logik übersteuert, kann die Lernfähigkeit deakti-
viert werden (DIP-Stellung „
Wird der Helligkeitsschaltwert auf "on" gesetzt, so ist die Hellig-
keitsmessung ausgeschaltet (kein Helligkeitseinfluss erwünscht).
Geeignete Lampen
Der compact passage 24V ist für den Betrieb von Fluoreszenz-
lampen, Kompaktleuchtstofflampen, Halogen-, Glühlampen sowie
LED konzipiert.
6
8
10
r
5
6
7
8
9
10
11
fix", s. Rückseite).
Technische Änderungen und Druckfehler vorbehalten
