ES

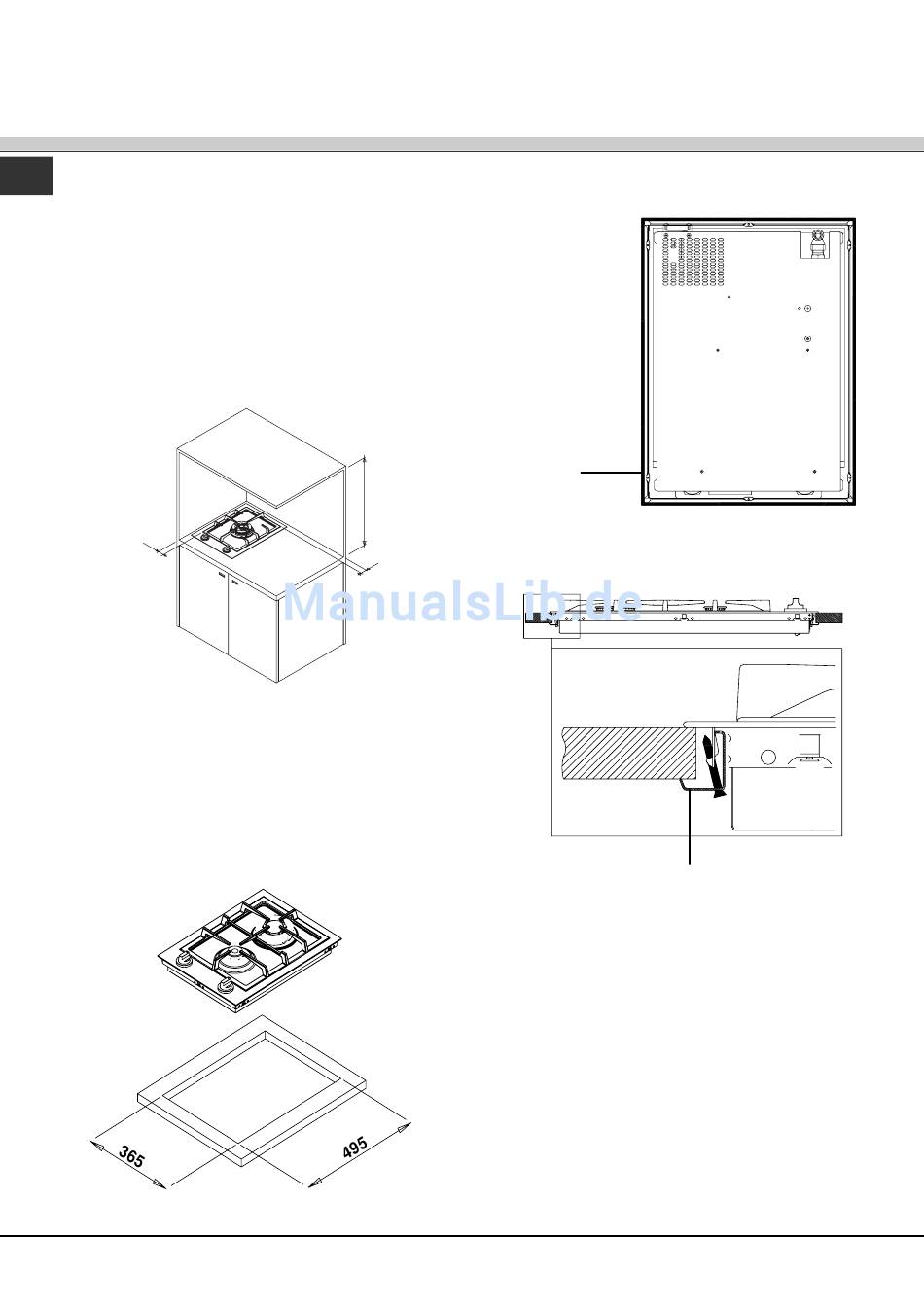

Instalación de lo planos de apojo
Es necesario que se tomen las precauciones oportunas
para asegurar una instalación que cumpla con las normas
vigentes contra la prevención de accidentes, para la
conexión eléctrica y de gas.
Para el buen funcionamiento del aparato instalado en los
muebles, deberán respetarse las distancias mínimas
indicadas en la fig 1; además, las superficies adyacentes
y la pared trasera deberán ser idóneas para resistir a una
sobretemperatura de 65°C.
50 min
Fig.1
Fijación al mueble
La fijación al mueble se debe realizar de la siguiente
manera:
• Para fijar las encimeras al mueble, se han previsto
escuadras "S" que se deben montar como se muestra
en la fig. 3b.
• Antes de fijarla a la superficie de trabajo, coloque la junta
"T" (suministrada con el equipo) a lo largo del perímetro
de la encimera, como se representa en la figura 3a.
• El espacio para el mueble deberá tener las dimensiones
indicadas en la figura 2.
64
700 min
50 min
N.B:
Debajo de la encimera se debe instalar un panel de
madera para el aislamiento, colocado a una distancia
mínima de 20 mm del revestimiento de la encimera.
Dicha pared se debe poder extraer para permitir una
eventual intervención de mantenimiento debajo de la
zona de cocción.
N.B: para permitir una adecuada asistencia técnica, es
necesario que después de la instalación, la zona de la
encimera debajo de la zona de cocción, sea fácilmente
accesible (sin módulos cerrados).
Fig.2
T
S
Fig.3a
Fig.3b
