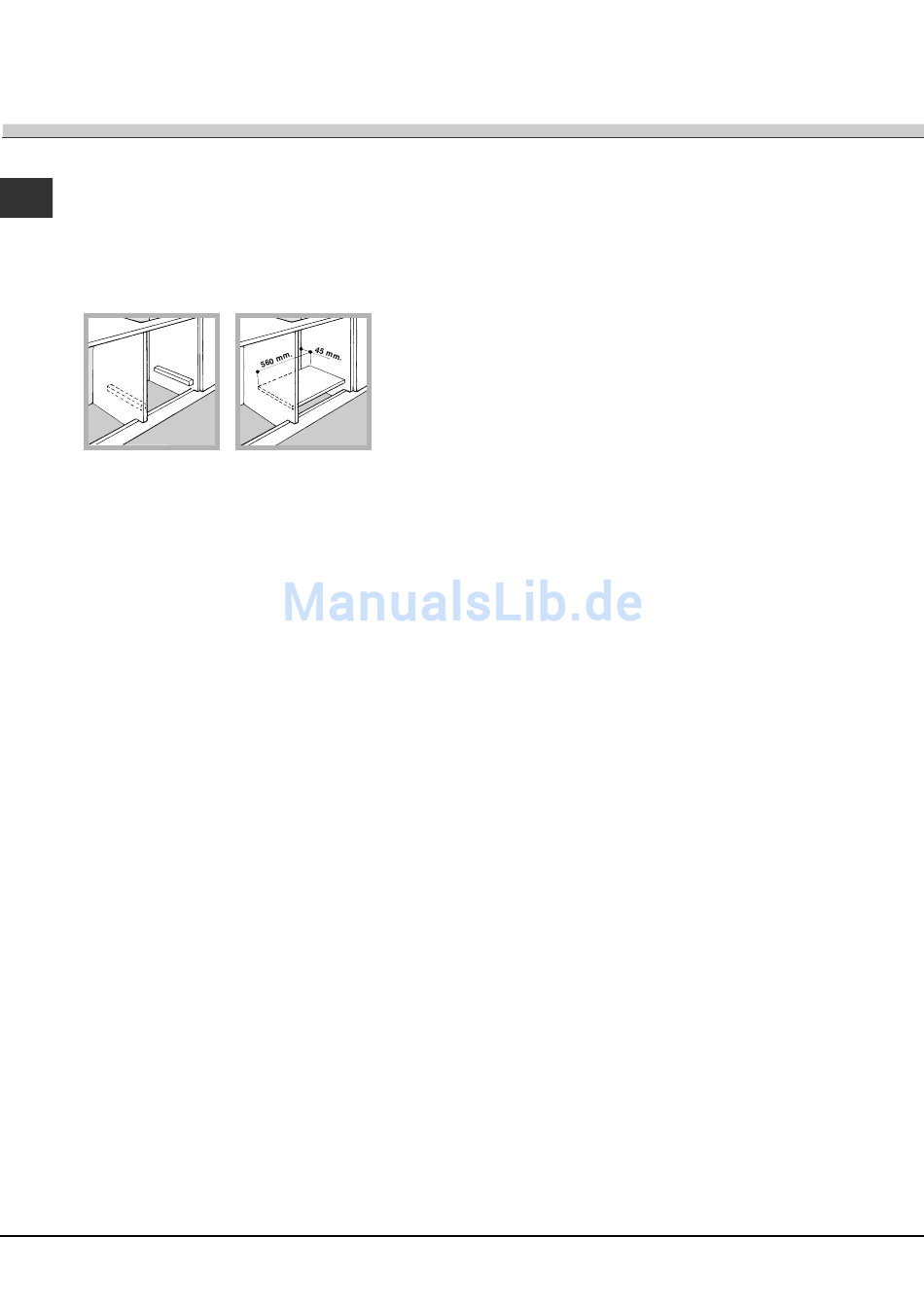

Aerazione
IT
Per garantire una buona aerazione è necessario elimi-
nare la parete posteriore del vano. È preferibile instal-
lare il forno in modo che appoggi su due listelli in legno
oppure su un piano continuo che abbia un'apertura di
almeno 45 x 560 mm (vedi figure).
! E' possibile installare il piano solo sopra forni incasso
dotati di ventilazione di raffreddamento.

Collegamento elettrico

I piani dotati di cavo di alimentazione tripolare, sono
predisposti per il funzionamento con corrente
alternata alla tensione e frequenza di alimentazione
indicate sulla targhetta caratteristiche (posta sulla
parte inferiore del piano). Il conduttore di terra del
cavo è contraddistinto dai colori giallo-verde. Nel
caso di installazione sopra un forno da incasso
l'allaccio elettrico del piano e quello del forno deve
essere realizzato separatamente, sia per ragioni di
sicurezza elettrica che per facilitare l'eventuale
estraibilità del forno.
Allacciamento del cavo di alimentazione alla rete
Montare sul cavo una spina normalizzata per il carico
indicato nella targhetta caratteristiche.
In caso di collegamento diretto alla rete è necessario
interporre tra l'apparecchio e la rete un interruttore
onnipolare con apertura minima fra i contatti di 3 mm
dimensionato al carico e rispondente alle norme in
vigore (il filo di terra non deve essere interrotto
dall'interruttore). Il cavo di alimentazione deve essere
posizionato in modo tale che in nessun punto superi
di 50°C la temperatura ambiente.
! L'installatore è responsabile del corretto
collegamento elettrico e dell'osservanza delle norme
di sicurezza.
Prima di effettuare l'allacciamento accertarsi che:
• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico
massimo di potenza della macchina, indicato nella

targhetta caratteristiche;

4
• la tensione di alimentazione sia compresa nei
valori nella targhetta caratteristiche;
• la presa sia compatibile con la spina
dell'apparecchio. In caso contrario sostituire la
presa o la spina; non usare prolunghe e multiple.
! Ad apparecchio installato, il cavo elettrico e la
presa della corrente devono essere facilmente
raggiungibili.
! Il cavo non deve subire piegature o compressioni.
! Il cavo deve essere controllato periodicamente e
sostituito solo da tecnici autorizzati (vedi
Assistenza).
! L'azienda declina ogni responsabilità qualora queste
norme non vengano rispettate.

Collegamento gas

Il collegamento dell'apparecchio alla tubazione o alla
bombola del gas dovrà essere effettuato come
prescritto dalle Norme UNI-CIG 7129 e 7131, solo
dopo essersi accertati che esso è regolato per il tipo
di gas con cui sarà alimentato. In caso contrario
eseguire le operazioni indicate al paragrafo
"Adattamento ai diversi tipi di gas". Nel caso di
alimentazione con gas liquido, da bombola, utilizzare
regolatori di pressione conformi alle Norme UNI-CIG
7432.
! Per un sicuro funzionamento, per un adeguato uso
dell'energia e maggiore durata dell'apparecchiatura,
assicurarsi che la pressione di alimentazione rispetti
i valori indicati nella tabella 1 "Caratteristiche dei
bruciatori ed ugelli".
Allaccio con tubo rigido (rame o acciaio)
! L'allaccio all'impianto gas deve essere effettuato in
modo da non provocare sollecitazioni di alcun genere
all'apparecchio.
Sulla rampa di alimentazione dell'apparecchio è
presente un raccordo a "L" orientabile, la cui tenuta è
assicurata da una guarnizione. Nel caso risulti
necessario ruotare il raccordo sostituire
tassativamente la guarnizione di tenuta (in dotazione
con l'apparecchio). Il raccordo di entrata del gas
all'apparecchio è filettato 1/2 gas maschio cilindrico.
Allaccio con tubo flessibile in acciaio inossidabile a
parete continua con attacchi filettati
Il raccordo di entrata del gas all'apparecchio è
filettato 1/2 gas maschio cilindrico.
La messa in opera di tali tubi deve essere effettuata
in modo che la loro lunghezza, in condizioni di
massima estensione, non sia maggiore di 2000 mm.
Ad allacciamento avvenuto assicurarsi che il tubo
