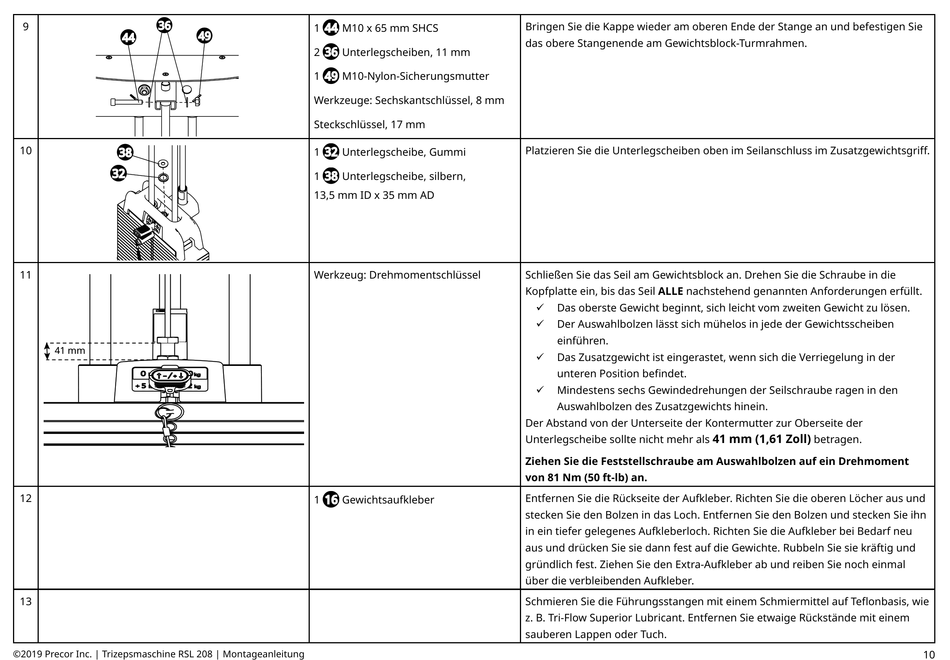

Precor Resolute Strength Selectorized Line RSL 208 Montageanleitung Seite 10

36
9
44
10
38
32
11
41 mm
12
13
©2019 Precor Inc. | Trizepsmaschine RSL 208 | Montageanleitung
44
1 M10 x 65 mm SHCS
49
36
2 Unterlegscheiben, 11 mm
49
1 M10-Nylon-Sicherungsmutter
Werkzeuge: Sechskantschlüssel, 8 mm
Steckschlüssel, 17 mm
32
1 Unterlegscheibe, Gummi
38
1 Unterlegscheibe, silbern,
13,5 mm ID x 35 mm AD
Werkzeug: Drehmomentschlüssel
16
1 Gewichtsaufkleber
Bringen Sie die Kappe wieder am oberen Ende der Stange an und befestigen Sie
das obere Stangenende am Gewichtsblock-Turmrahmen.
Platzieren Sie die Unterlegscheiben oben im Seilanschluss im Zusatzgewichtsgriff.
Schließen Sie das Seil am Gewichtsblock an. Drehen Sie die Schraube in die
Kopfplatte ein, bis das Seil ALLE nachstehend genannten Anforderungen erfüllt.
Das oberste Gewicht beginnt, sich leicht vom zweiten Gewicht zu lösen.
9
Der Auswahlbolzen lässt sich mühelos in jede der Gewichtsscheiben
9
einführen.
Das Zusatzgewicht ist eingerastet, wenn sich die Verriegelung in der
9
unteren Position befindet.
Mindestens sechs Gewindedrehungen der Seilschraube ragen in den
9
Auswahlbolzen des Zusatzgewichts hinein.
Der Abstand von der Unterseite der Kontermutter zur Oberseite der
Unterlegscheibe sollte nicht mehr als
Ziehen Sie die Feststellschraube am Auswahlbolzen auf ein Drehmoment
von 81 Nm (50 ft-lb) an.
Entfernen Sie die Rückseite der Aufkleber. Richten Sie die oberen Löcher aus und
stecken Sie den Bolzen in das Loch. Entfernen Sie den Bolzen und stecken Sie ihn
in ein tiefer gelegenes Aufkleberloch. Richten Sie die Aufkleber bei Bedarf neu
aus und drücken Sie sie dann fest auf die Gewichte. Rubbeln Sie sie kräftig und
gründlich fest. Ziehen Sie den Extra-Aufkleber ab und reiben Sie noch einmal
über die verbleibenden Aufkleber.
Schmieren Sie die Führungsstangen mit einem Schmiermittel auf Teflonbasis, wie
z. B. Tri-Flow Superior Lubricant. Entfernen Sie etwaige Rückstände mit einem
sauberen Lappen oder Tuch.
41 mm (1,61 Zoll)
betragen.
10
