Isidor Colossimo Montageanleitung Seite 18

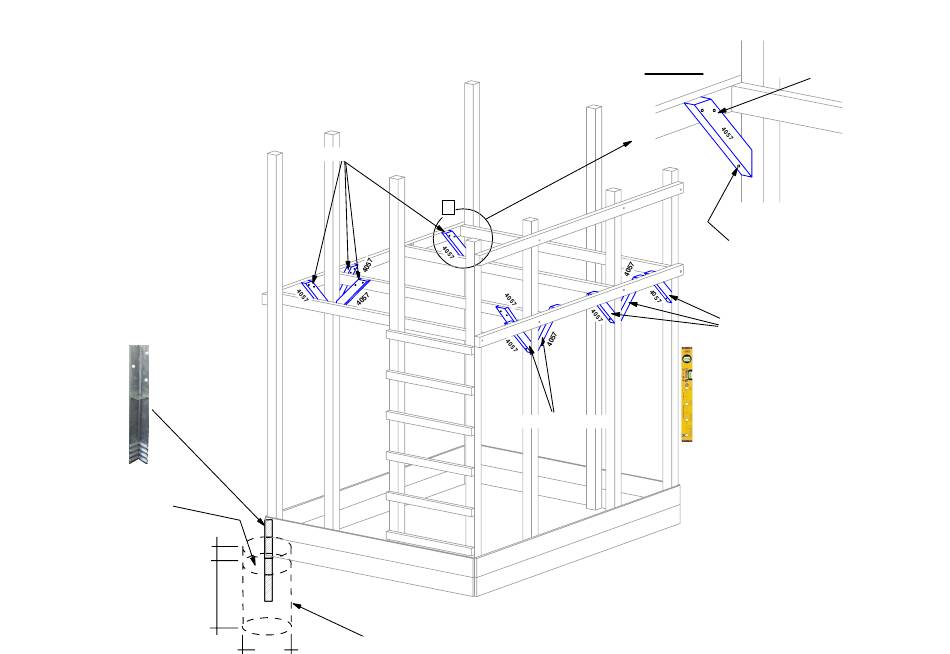

Grundgerüst lotrecht, waagerecht und
rechtwinklig ausrichten und mit
Streben 4057 fixieren
Achtung!
Erst nach Aushärtung des Betons
mit der Montage fortfahren.
Beispielabbildung
Beton einfüllen
10 cm mit Erdreich abdecken
60 cm Beton
Verankerung des Spielturms
12 x V004 - 5,0 x 80 mm
Fundamentlöcher laut Fundamentplan ausheben
30 cm
A
9 x V004 - 5,0 x 80 mm
je Strebe
2 x V004 - 5,0 x 80 mm
Detail A:
(Bauteil 4057 mit ø 5mm vorbohren)
je Strebe
1 x V004 - 5,0 x 80 mm
(Bauteil 4057 mit ø 5mm vorbohren)
9 x V004 - 5,0 x 80 mm
