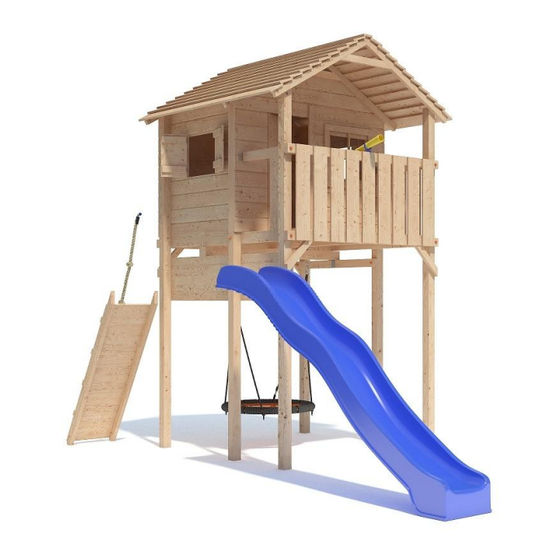

Isidor 14 Montageanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Startmodul
07032017
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Isidor 14

Inhaltszusammenfassung für Isidor 14

  • Seite 1 Startmodul 07032017...
  • Seite 2 Kombinationsmöglichkeiten - Modul 14 * Modul 06 + 15 -> in separaten Aufbauanleitungen Modul 14 -> Basis Haus Ponticulus Domizilio Modul 14 -> Basis Haus Modul 14 -> Basis Haus Modul 06 -> Terrasse, links * Modul 06 -> Terrasse, links* Modul 15 ->...
  • Seite 3 Bauteile Code Stück Bauteile Maße in mm Riegel Grundgerüst 1900 Balken Grundgerüst 4009 3200 Riegel (2x45°) Grundgerüst 4057 Riegel (2xB) Grundgerüst 4169 1800 Grundgerüst Grundgerüst Riegel (2xB) 4170 1900 Brett Unterbau 1900 Riegel (2xB) Unterbau 4222 1200 Riegel (2xB) Unterbau 4170 1900 Balken...
  • Seite 4 Bauteile Haus Stück Bauteile Code Maße in mm Brett N+F SL 4094 1200 Brett N+F SL 4096 Brett N+F SL 4097 Brett N+F SL 4098 Brett N+F SL 4099 1800 Brett N+F SL (2x30°) 4100 1800 Riegel 4103 1500 Brett N+F SL (2x30°) 4195 1162 Brett N+F SL (2x30°)
  • Seite 5 Bauteile Dach Stück Bauteile Code Maße in mm Riegel (2x30°) 4026 Brett 4084 2035 Riegel (1x60°) 4090 1200 Brett 4188 2035 Kletterrampe Stück Bauteile Code Maße in mm Riegel 4160 Riegel (1x30°) 1700 Brett Brüstung Stück Bauteile Code Maße in mm Brett 4043 Riegel (2xB)
  • Seite 6 Befestigungsmittel 22 x V021 - 10,0 x 100 mm V040 - 6,0 x 45 mm 22 x V131 - SW17 22 x V049 - 10,5 x 2,5 x 30 mm 42 x V004 - 5,0 x 80 mm V007 - 5,0 x 25 mm 460 x V010 - 4,0 x 50 mm 105 x...
  • Seite 7 Zubehör 1830 1833 1835 V101...
  • Seite 8 Sicherheitsabstände lt. EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fläche erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt, wie z.B. Zaun, Haus, garage, ausladende Zweige, Wäscheleinen oder elektrischen Leitungen sein. Draufsicht Modul 14...

  • Seite 9: Fundamentpläne Für "Domizilio" (Modul 14 + 06)

    Fundamentpläne für "Domizilio" (Modul 14 + 06) Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen...
  • Seite 10 Fundamentpläne für "Domizilio" (Modul 14 + 06) Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen...

  • Seite 11: Fundamentplan Für "Ponticulus" (Modul 14 + 06 + 15)

    Fundamentplan für "Ponticulus" (Modul 14 + 06 + 15) Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen...
  • Seite 12 Bitte beachten ! Anordnung der Bauteile am selben Pfosten (Achten Sie auf die Lage der Bohrungen) Bauteil mit der Bohrung oben Bauteil mit der Bohrung unten Bauteil mit der Bohrung unten Bauteil mit der Bohrung oben alle Verbindungen mit 10mm Sechskant-Holzschraube müssen mit 6mm vorgebohrt werden !

  • Seite 13: Aufbau Der Seitenteile

    Aufbau der Seitenteile linke Seite rechte Seite 6 x V021 - 10 x 100 mm, mit V049 4 x V021 - 10 x 100 mm, mit V049 4170 4170 4170 4222 4219 90° 4170 1 x V021 - 10 x 100 mm, mit V049 90°...

  • Seite 14: Zusammenbau Der Grundkonstruktion

    Zusammenbau der Grundkonstruktion 2 x V021 - 10 x 100 mm, mit V049 2 x V021 - 10 x 100 mm, mit V049 2 x V021 - 10 x 100 mm, mit V049...

  • Seite 15: Podestriegel Und Streben Montieren

    Podestriegel und Streben montieren V078 Grundgerüst lotrecht, waagerecht und rechtwinklig ausrichten und mit Streben 4057 fixieren 8 x V106 - 5,0 x 35 mm V078 3 x V004 - 5,0 x 80 mm (Bauteil 4057 mit d= 5mm vorbohren) 8 x V106 - 5,0 x 35 mm 3 x V004 - 5,0 x 80 mm (Bauteil 4057 mit d= 5mm vorbohren) Draufsicht...

  • Seite 16: Verankerung Der Grundkonstruktion

    Verankerung der Grundkonstruktion Pfostenanker lt. Fundamentplan einbetonieren, erst nach Aushärtung des Betons mit der Montage fortfahren. Grundgerüst auf Pfostenanker stellen, lotrecht ausrichten und festschrauben. 6 x Pfostenanker Beispielabbildung Beton einfüllen 10 cm mit Erdreich abdecken 60 cm Beton 30 cm unter jedem Pfosten ein Fundamentloch ausheben...

  • Seite 17: Verlegung Der Bodenbretter Auf Dem Podest

    Verlegung der Bodenbretter auf dem Podest 28 x V010 - 4,0 x 50 mm Draufsicht 28 x V010 - 4,0 x 50 mm 28 x V010 - 4,0 x 50 mm...

  • Seite 18: Aufbau Der Rückwand

    Aufbau der Rückwand 18 x V010 - 4,0 x 50 mm V078 18 x V010 - 4,0 x 50 mm 6 x V106 - 5,0 x 35 mm 22 x V010 - 4,0 x 50 mm...

  • Seite 19: Aufbau Der Vorderwand, Mit Türverstärkung Und Giebelstrebe

    Aufbau der Vorderwand, mit Türverstärkung und Giebelstrebe Innenseite 40 x V010 - 4,0 x 50 mm 5 x V012 - 4,0 x 30 mm V078 4 x V106 - 5,0 x 35 mm V078 18 x V010 - 4,0 x 50 mm 8 x V106 - 5,0 x 35 mm 4 x V015 - 4,0 x 16 mm...

  • Seite 20: Aufbau Der Rechten Seitenwand Mit Fensteröffnung

    Aufbau der rechten Seitenwand mit Fensteröffnung 4 x V012 - 4,0 x 30 mm 18 x V010 - 4,0 x 50 mm 20 mm 18 x V010 - 4,0 x 50 mm...

  • Seite 21: Aufbau Der Linken Seitenwand Mit Fensteröffnung

    Aufbau der linken Seitenwand mit Fensteröffnung 4 x V012 - 4,0 x 30 mm 18 x V010 - 4,0 x 50 mm 20 mm 18 x V010 - 4,0 x 50 mm...
  • Seite 22 seitliche Brüstungsriegel montieren V121 V121 6 x V106 - 5,0 x 35 mm 6 x V106 - 5,0 x 35 mm Achtung! Dieser Riegel entfällt bei Kombination mit Modul 15! 1 x V021 - 10,0 x 100 mm, mit V049 (Pfosten mit d= 6 mm vorbohren) 1 x V021 - 10,0 x 100 mm, mit V049 (Pfosten mit d= 6 mm vorbohren)

  • Seite 23: Aufbau Der Dachkonstruktion

    Aufbau der Dachkonstruktion 1 x V004 - 5,0 x 80 mm (einmal Bauteil 4090 d=5 mm vorbohren) V010 - 4,0 x 50 mm 4026 4090 4090 an Vorderkante ca. 15 mm Überstand 2 x V004 - 5,0 x 80 mm 20 mm Überstand (Bauteil 4026 mit d=5 mm durchbohren) 33 x V010 - 4,0 x 50 mm...
  • Seite 24 Aufbau der Dachkonstruktion 2 x V004 - 5,0 x 80 mm (Dachsparren d=5 mm durchbohren) 2 x V004 - 5,0 x 80 mm (Dachsparren d=5 mm durchbohren) Dachkonstruktion über die Pfosten setzen, waagerecht ausrichten und verschrauben ! 1 x V004 - 5,0 x 80 mm Detail - Innenansicht (Dachsparren d=5 mm durchbohren) am 2.

  • Seite 25: Brüstungselemente Montieren

    Brüstungselemente montieren 2 x V010 - 4,0 x 50 mm 6 x V010 - 4,0 x 50 mm 18 x V010 - 4,0 x 50 mm 18 x V010 - 4,0 x 50 mm 6 x V010 - 4,0 x 50 mm Achtung! 2 x V010 - 4,0 x 50 mm Brüstungsbretter entfallen bei Kombination mit Modul 15!

  • Seite 26: Türblatt Montieren

    Türblatt montieren 8 x V012 - 4,0 x 30 mm 2 x V040 - 6,0 x 45 mm 4 x V012 - 4,0 x 30 mm V073 4105 Türscharnier V073 bündig 4 x V012 - 4,0 x 30 mm 4 x V012 - 4,0 x 30 mm bündig 4105 Türscharnier...

  • Seite 27: Tür Und Fensterrahmen Mit Sprossen Montieren

    Tür und Fensterrahmen mit Sprossen montieren - Acrylglasscheibe vor der Fensteröffnung an die Hauswand anlegen - gleichmäßig verteilen - Fensterrahmenleisten aufsetzen und festschrauben (mit dem unteren Querstück beginnen) - Bitte darauf achten, nicht die Acrylglasscheibe durchschrauben - Sprossenkreuz an den Enden mit D=5 mm durchbohren - auf die Acrylglasscheibe setzen und diese ebenfalls durchbohren - Sprossenkreuz festschrauben 5 x V012 - 4,0 x 30 mm...

  • Seite 28: Fensterläden Montieren

    Fensterläden montieren 8 x V012 - 4,0 x 30 mm Innenansicht 4107 4107 4108 4108 4108 4108 Außenansicht 4107 4107 240 mm 240 mm 10 mm V075 V075 8 x V012 - 4,0 x 30 mm 8 x V014 - 3,5 x 16 mm 8 x V014 - 3,5 x 16 mm V075 V075...

  • Seite 29: Einbau Der Fensterläden

    Einbau der Fensterläden ca. 4 mm Spaltmaß 4 x V014 - 3,5 x 16 mm 4 x V014 - 3,5 x 16 mm ca. 3 mm Spaltmaß 4 x V014 - 3,5 x 16 mm 4 x V014 - 3,5 x 16 mm im Bereich der Fensteröffnung Feder austrennen!

  • Seite 30: Montage Schaukelbalken Für Nestschaukel

    Montage Schaukelbalken für Nestschaukel 170 mm 1300 mm 170 mm 4218 48 mm 48 mm d= 10mm d= 10mm 2 x V004 - 5,0 x 80 mm 2 x V004 - 5,0 x 80 mm mit d= 10 mm durchbohren und die Schaukelhaken !durchschrauben! oben mit Scheibe und Mutter...

  • Seite 31: Kletterrampe Aufbauen Und Zubehör Anbauen

    Die Kletterrampe kann nur am Modul 06 montiert werden! 8 x V004 - 5,0 x 80 mm Nachfolgend können alle Zusatzmodule, die zur Kombination mit dem Modul 14 möglich sind, aufgebaut werden. Bitte beachten Sie dazu, die zu den jeweiligen Modulen passenden Aufbauanleitungen!

  • Seite 32: Rutsche Und Schaukelanbau Montieren

    Rutsche und Schaukelanbau montieren Anbaumöglichkeiten: Den Aufbau des jeweiligen Schaukelanbaus entnehmen Sie bitte der gesonderten Aufbauanleitung. 2 x V007 - 5,0 x 25 mm mit Sand anhäufen! Anbaubeispiel! mit Sand anhäufen!
  • Seite 33 11012017...

  • Seite 34: Hersteller

    Hersteller: Isidor GmbH & Co. KG Münstersche Straße 11 14772 Brandenburg an der Havel Tel.: 0800 - 5474367 E-Mail: info@isidor.eu...
  • Seite 35 Bauteile Anzahl Bauteile Code Maße in mm Kantholz 4005 2400 Riegel 4030 Brett 4043 Riegel (2x45°) 4057 Riegel (2x gebohrt) 4170 1900 Riegel 4172 Brett 4175 Riegel (2x gebohrt) 4190 Technische Änderungen vorbehalten! Alle Maße an den Zeichnungen sind in mm angegeben!
  • Seite 36 Befestigungsmittel 12 x V021 - 10,0 x 100 mm 12 x V131 - SW17 12 x V049 - 10,5 x 2,5 x 30 mm 15 x V004 - 5,0 x 80 mm 100 x V010 - 4,0 x 50 mm Modell- und Farbänderungen vorbehalten !
  • Seite 37 Sicherheitsabstände lt. EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fläche erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt, wie z.B. Zaun, Haus, garage, ausladende Zweige, Wäscheleinen oder elektrischen Leitungen sein. Draufsicht Beispiel Modul 05 z.B.
  • Seite 38 Fundamentplan Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben Draufsicht Beispiel für Pfostenanker Modul 06 Anbau - Beispiel Pfostenanker waagerecht und...
  • Seite 39 Bitte beachten ! Anordnung der Bauteile am selben Pfosten (in Abhängigkeit der Lage der Bohrungen) Bauteil mit der Bohrung oben Bauteil mit der Bohrung unten Bauteil mit der Bohrung unten Bauteil mit der Bohrung oben alle Verbindungen mit 10mm Sechskant-Holzschraube müssen mit 6mm vorgebohrt werden !

  • Seite 40: Aufbau Der Linken Terrassen-Seite

    Aufbau der linken Terrassen-Seite 2 x V021 - 10,0 x 100 mm, mit V049 4170 2 x V021 - 10,0 x 100 mm, mit V049 4170 90° 1900 mm...

  • Seite 41: Anbau Der Linken Terrasse An Das Haupt-Modul

    Anbau der linken Terrasse an das Haupt-Modul je Bauteil 4057 2 x V004 - 5,0 x 80 mm (Bauteil 4057 mit d= 5mm vorbohren) Anbau - Beispiel Modul 05 4 x V021 - 10,0 x 100 mm, mit V049 bündig je Bauteil 4057 1 x V004 - 5,0 x 80 mm (Bauteil 4057 mit d= 5mm vorbohren)

  • Seite 42: Verankerung Der Linken Terrasse

    Verankerung der linken Terrasse Anbau - Beispiel Pfostenanker lt. Fundamentplan einbetonieren, Modul 05 erst nach Aushärtung des Betons mit der Montage fortfahren. Grundgerüst auf Pfostenanker stellen, lotrecht ausrichten und festschrauben. Beton einfüllen 10 cm mit Erdreich abdecken 60 cm Beton 30 cm...

  • Seite 43: Anbau Der Auflage-Riegel Für Die Podestbretter

    Anbau der Auflage-Riegel für die Podestbretter Anbau - Beispiel Modul 05 Anbau - Beispiel Modul 05 3 x V004 - 5,0 x 80 mm 4 x V004 - 5,0 x 80 mm 2 x V004 - 5,0 x 80 mm...

  • Seite 44: Podestbretter Der Terrasse Montieren

    Podestbretter der Terrasse montieren Bodenbretter gleichmäßig verteilen und festschrauben 1x Brett in Höhe des Pfostens selbst ausklinken Anbau - Beispiel Modul 05 48 x V010 - 4,0 x 50 mm...

  • Seite 45: Brüstungsbretter Der Terrasse Montieren

    Modul 05 18 x V010 - 4,0 x 50 mm 6 x V010 - 4,0 x 50 mm Bei Kombination mit Modul 14 oder 21 entfallen die Brüstungsbretter! 18 x V010 - 4,0 x 50 mm 6 x V010 - 4,0 x 50 mm...

  • Seite 46: Kletterrampe Aus Dem Haus-Modul Aufbauen Und Montieren

    Kletterrampe aus dem Haus-Modul aufbauen und montieren Bauteile, Befestigungsmaterial und Zubehör dem jeweiligen Haus - Modul entnehmen Knotenseil montieren oberstes Brett erst nach erfolgter Anbau - Beispiel Befestigung der Rampe am Modul 05 Spielturm anschrauben 1833 1 x V004 - 5,0 x 80 mm 40 x V010 - 4,0 x 50 mm 2 x V004 - 5,0 x 80 mm erst Kletterrampe am Spielturm...
