Modul 43
09022017
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Isidor Chummy

Inhaltszusammenfassung für Isidor Chummy

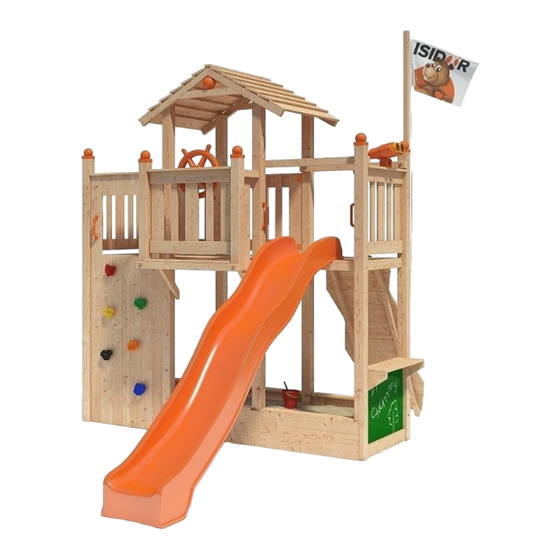

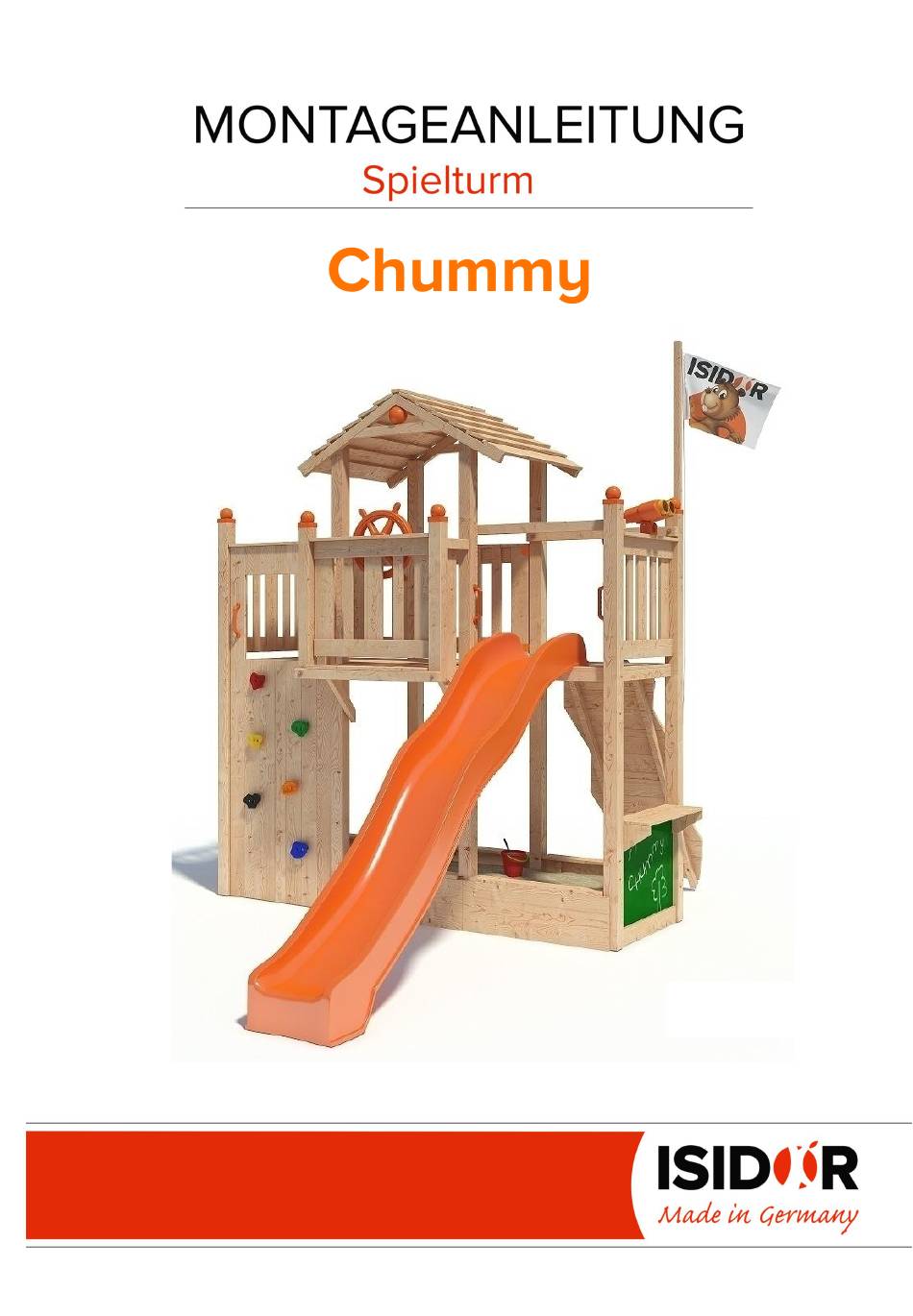

  • Seite 1 Modul 43 09022017...

  • Seite 2: Hersteller

    Modul B - erweiterter Schaukelanbau oder Modul E - Schaukelanbau Turm oder Modul F - Nestschaukelanbau *) gesonderte Aufbauanleitung Hersteller: Isidor GmbH & Co. KG Münstersche Straße 11 14772 Brandenburg an der Havel Tel.: 0800 - 5474367 E-Mail: info@isidor.eu...
  • Seite 3 Bauteile Anzahl Bauteile ID Code Maße in mm Brett 4024 Brett 4051 Brett 4022 Brett 4054 1500 Brett 4021 Brett 4023 1035 Brett 4050 Brett 4016 Brett 4037 Brett 4053 1500 Brett 4052 2222 Brett 4036 Brett 4043 Brett 4013 Brett 4015 1035...
  • Seite 4 Bauteile Grundgestell Kletterrampe Dach...
  • Seite 5 Bauteile Podestbretter Tresen mit Maltafel Sandkasten...
  • Seite 6 Bauteile Geländer Fahnenmast Kletterwand...
  • Seite 7 Befestigungsmittel V032 - 10,0 x 130 mm V041 - 6,0 x 35 mm V043 - M 10 V131 - SW 17 V049 - 10,5 x 2,5 x 30 mm 22 x V004 - 5,0 x 80 mm V006 - 5,0 x 60 mm 108 x V105 - 5,0 x 50 mm V007 - 5,0 x 25 mm...
  • Seite 8 Zubehör 1023 1830 1832 1813 1831 1812 1833 1024...
  • Seite 9 Sicherheitsabstände gemäß EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fläche erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt, wie z.B. Zaun, Haus, Garage, ausladende Zweige, Wäscheleinen oder elektrische Leitungen sein. ohne Schaukelanbau mit einfachem Schaukelanbau mit doppeltem Schaukelanbau...
  • Seite 10 Fundamentpläne Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben Fundamentplan ohne Schaukelanbau = 8 x Winkelanker = 2 x Schraubanker 2494...
  • Seite 11 Fundamentpläne Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben 2414 Fundamentplan mit erweitertem Schaukelanbau = 8 x Winkelanker = 6 x Schraubanker 2521...

  • Seite 12: Übersicht Über Die Befestigung Der Podestbalken Am Pfosten

    Übersicht über die Befestigung der Podestbalken am Pfosten Anordnung der Winkel an Geländerriegeln 2 x V105 - 5,0 x 50 mm flächenbündig Oberkanten 2 x V105 - 5,0 x 50 mm bündig anordnen 2 x V105 - 5,0 x 50 mm 2 x V106 - 5,0 x 35 mm Anordnung der Winkel an Podestriegeln 2 x V106 - 5,0 x 35 mm...
  • Seite 13 Aufbau Grundgerüst (1) 4 x V105 - 5,0 x 50 mm 6 x V105 - 5,0 x 50 mm 2 x V105 - 5,0 x 50 mm V101 V101 V101 V101 V101 V101 6 x V105 - 5,0 x 50 mm 4 x V105 - 5,0 x 50 mm 2 x V105 - 5,0 x 50 mm V101...
  • Seite 14 Aufbau Grundgerüst (2) 2 x V105 - 5,0 x 50 mm 4 x V105 - 5,0 x 50 mm 2 x V105 - 5,0 x 50 mm V101 V101 V101 V101 2 x V105 - 5,0 x 50 mm 2 x V105 - 5,0 x 50 mm V101 V101 V102...
  • Seite 15 Aufbau Grundgerüst (3) 1 x V019 - 6,0 x 100 mm 2 x V019 - 6,0 x 100 mm 16 x V106 - 5,0 x 35 mm 100 mm 1 x V019 - 6,0 x 100 mm 16 x V106 - 5,0 x 35 mm 16 x V106 - 5,0 x 35 mm...

  • Seite 16: Verankerung Des Spielturmgestells

    Verankerung des Spielturmgestells Grundkonstruktion auf die einbetonierten Pfostenträger stellen, waagerecht ausrichten und festschrauben Erst nach dem der Beton ausgehärtet ist, mit der Montage fortfahren. Betonfundament oberhalb Erdreich mit Erdreich abdecken Beton...

  • Seite 17: Podestbretter Montieren

    Podestbretter montieren (1) 12 x V010 - 4,0 x 50 mm 24 x V010 - 4,0 x 50 mm 24 x V010 - 4,0 x 50 mm 12 x V010 - 4,0 x 50 mm...

  • Seite 18: Sandkasten Montieren

    Sandkasten montieren (1) 5 x V010 - 4,0 x 50 mm 5 x V010 - 4,0 x 50 mm 12 x V010 - 4,0 x 50 mm 12 x V010 - 4,0 x 50 mm...
  • Seite 19 Sandkasten montieren (2) 5 x V010 - 4,0 x 50 mm 5 x V010 - 4,0 x 50 mm 5 x V010 - 4,0 x 50 mm 5 x V010 - 4,0 x 50 mm 12 x V010 - 4,0 x 50 mm 12 x V010 - 4,0 x 50 mm 12 x V010 - 4,0 x 50 mm 12 x V010 - 4,0 x 50 mm...

  • Seite 20: Tresen Mit Maltafel Montieren

    Tresen mit Maltafel montieren 1023 5 x V010 - 4,0 x 50 mm 5 x V010 - 4,0 x 50 mm 4 x V019 - 6,0 x 100 mm 3 x V014 - 3,5 x 16 mm 6 x V012 - 4,0 x 30 mm...

  • Seite 21: Balkon Montieren

    Balkon montieren (1) 4 x V019 - 6,0 x 100 mm Achtung ! Stellung der Bohrungen bei Bauteil 4056 beachten ! 1 x V008 - 5,0 x 80 mm 1 x V008 - 5,0 x 80 mm 4 x V019 - 6,0 x 100 mm...
  • Seite 22 Balkon montieren (2) 4 x V105 - 5,0 x 50 mm 2 x V032 - 10,0 x 130 mm, mit V049 + V043 2 x V032 - 10,0 x 130 mm, mit V049 + V043 (Bauteil 4001 mit d= 10 mm durchbohren) (Bauteil 4001 mit d= 10 mm durchbohren) 4 x V105 - 5,0 x 50 mm...
  • Seite 23 Balkon montieren (3) 4 x V105 - 5,0 x 50 mm 16 mm 4 x V105 - 5,0 x 50 mm 16 mm 4 x V106 - 5,0 x 35 mm 4 x V106 - 5,0 x 35 mm...
  • Seite 24 Podestbretter montieren (2) 6 x V010 - 4,0 x 50 mm 6 x V010 - 4,0 x 50 mm...

  • Seite 25: Brüstungsgeländer Montieren

    Brüstungsgeländer montieren (1) 4 x V010 - 4,0 x 50 mm 2 x V010 - 4,0 x 50 mm 2 x V010 - 4,0 x 50 mm...
  • Seite 26 Brüstungsgeländer montieren (2) Geländerbretter gleichmäßig verteilen und 8 x V106 - 5,0 x 35 mm festschrauben je Element 8 x V106 - 5,0 x 35 mm 8 x V106 - 5,0 x 35 mm 10 x V012 - 4,0 x 30 mm 8 x V106 - 5,0 x 35 mm 4 x V010 - 4,0 x 50 mm 8 x V106 - 5,0 x 35 mm...

  • Seite 27: Kletterwand Montieren

    Kletterwand montieren 4 x V010 - 4,0 x 50 mm 4 x V106 - 5,0 x 35 mm 14 x V010 - 4,0 x 50 mm 14 x V010 - 4,0 x 50 mm 28 x V010 - 4,0 x 50 mm 8 x V106 - 5,0 x 35 mm...

  • Seite 28: Klettersteine Montieren

    Klettersteine montieren 14 x V010 - 4,0 x 50 mm Kletterwand mit d= 10 mm durchboheren Muffe in Bohrloch einführen, Zacken ins Holz eindrücken Zylinderschraube eindrehen und festziehen...

  • Seite 29: Satteldach Montieren

    Satteldach montieren 1 x V004 - 5,0 x 80 mm (1 x Bauteil 4029 mit d= 5 mm durchbohren) 2 x V004 - 5,0 x 80 mm (Bauteil 4026 mit d= 5 mm durchbohren) 14 x V010 - 4,0 x 50 mm 4 x V010 - 4,0 x 50 mm 14 x V010 - 4,0 x 50 mm ca.

  • Seite 30: Dachkonstruktion Auf Den Turm Setzen Und Befestigen

    Dachkonstruktion auf den Turm setzen und befestigen 2 x V004 - 5,0 x 80 mm 2 x V004 - 5,0 x 80 mm 1812 3 x V100 - 2,5 x 16 mm 1 x auf jeder Giebelseite 1. Halbkugel in den Zwischenraum setzen und von innen festschrauben 2.

  • Seite 31: Kletterrampe Zusammenbauen Und Montieren

    Kletterrampe zusammenbauen und montieren Knotenseil montieren oberstes Brett erst nach erfolgter Befestigung der Rampe am 1x V006 - 5,0 x 60 mm Spielturm anschrauben 1833 40 x V010 - 4,0 x 50 mm 2 x V006 - 5,0 x 60 mm erst Kletterrampe am Spielturm anschrauben, dann oberstes Brett anschrauben...

  • Seite 32: Rutsche Und Zubehör Montieren

    Rutsche und Zubehör montieren 2 x V100 - 2,5 x 16 mm 4 x V100 - 2,5 x 16 mm 2 x V100 - 2,5 x 16 mm 1024 2 x V100 - 2,5 x 16 mm 2 x V100 - 2,5 x 16 mm 4 x V041 - 6,0 x 35 mm 2 x V007 - 5,0 x 25 mm 1830...

  • Seite 33: Fahnenmast Und Fahne Montieren

    Fahnenmast und Fahne montieren (1) 1 x V006 - 5,0 x 60 mm - Befestigungsöse oben festschrauben 1833 - Fahne mit Schnurr um die Schraube legen - untere Befestigungsöse mit der Schraube in die Schlaufe legen, nach unten etwas straff ziehen und festschrauben Den L-Beschlag V086 wechselseitig, mittig in den Pfosten einschrauben (Schraublöcher vorbohren).
  • Seite 34 Fahnenmast und Fahne montieren (2) 2 x V106 - 5,0 x 35 mm 2 x V106 - 5,0 x 35 mm 2 x V106 - 5,0 x 35 mm...

  • Seite 35: Schaukelbalken Montieren

    Schaukelbalken montieren Anbaumöglichkeiten: Schaukelanbau-Beispiel! 1 x V111 - 10,0 x 190 mm, mit V049, V131 und V043 Den Aufbau des jeweiligen Schaukelanbaus entnehmen Sie bitte der gesonderten Aufbauanleitung. Schraubanker in den Boden eindrehen und an dem Schaukelgestell festschrauben!
