Isidor Colossimo Montageanleitung Seite 12

Winkelanker nach Maßangaben,
höhengleich einbetonieren;
Fundamente aushärten lassen;
Grundgestell aufbauen,
auf die Anker setzen
und verschrauben
1200
1040
1040

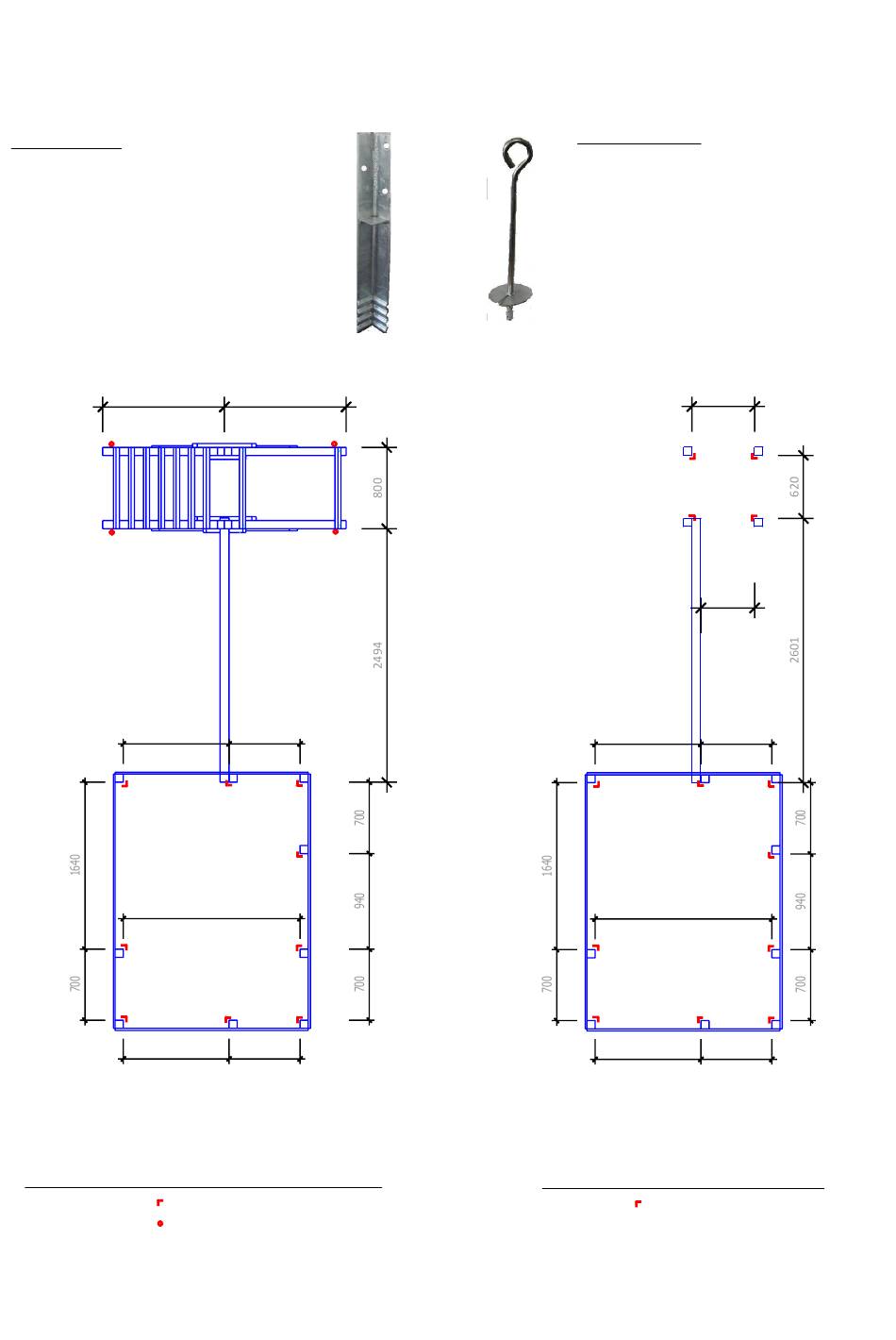

Fundamentplan mit erweitertem Schaukelanbau
= 9 x Winkelanker
= 4 x Schraubanker
Fundamentpläne
1200
700
1740
700
Schraubanker für Kletterrampe und
Schaukelbalkenstützen;
bei festem Boden einfach in den
Boden eindrehen oder ebenfalls
einbetonieren, dann am Objekt
anschrauben
620
1040
1740
1040
Fundamentplan Schaukelanbau Turm
= 13 x Winkelanker
530
700
700
