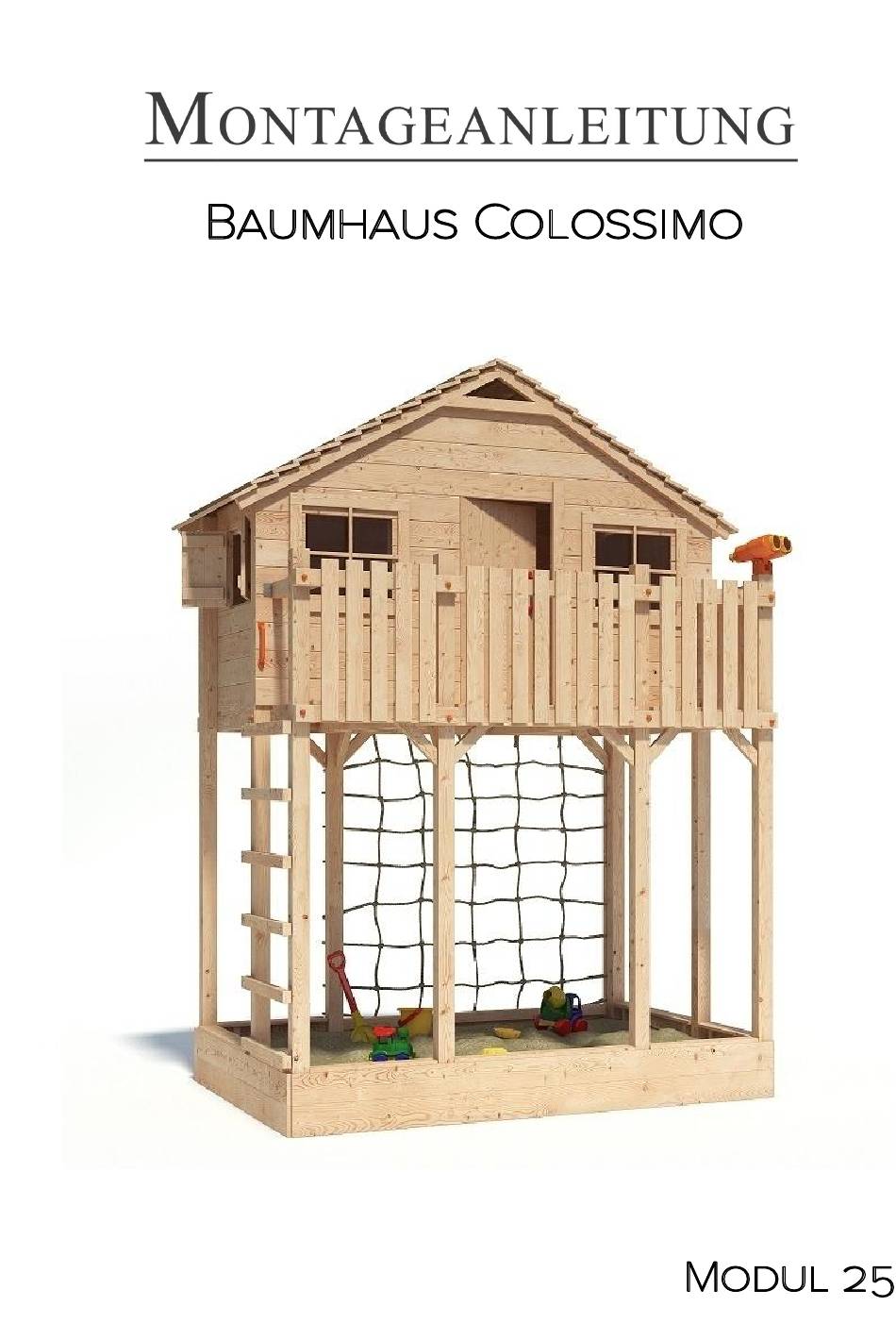

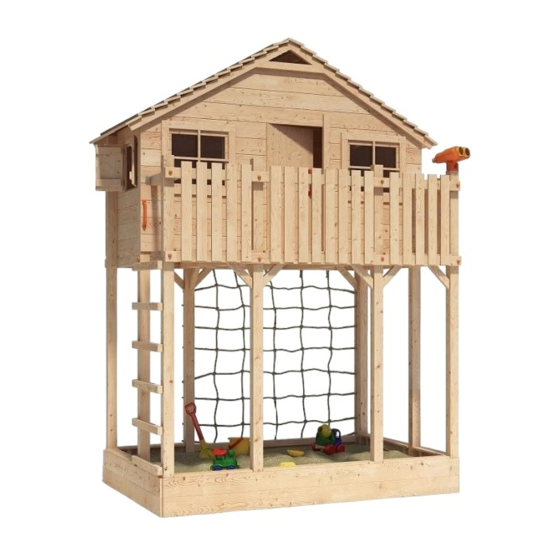

Isidor Colossimo Montageanleitung
Modul 25
Verwandte Anleitungen für Isidor Colossimo
Inhaltszusammenfassung für Isidor Colossimo
- Seite 1 17032017...
- Seite 2 Modul D - erweiterter Schaukelanbau oder Modul E - Turm - Schaukelanbau oder Modul G - Nestschaukelanbau *) gesonderte Aufbauanleitung Hersteller: Isidor GmbH & Co. KG Münstersche Straße 11 14772 Brandenburg an der Havel Tel.: 0800 - 5474367 E-Mail: info@isidor.eu...
- Seite 3 Bauteile ID Code Anzahl Bauteile Maße in mm Brett 4107 Brett 4110 Brett 4109 Brett 4024 Brett 1200 Brett 4104 1350 Brett 4068 Brett 4243 Brett Brett 4023 1035 Brett 4108 Brett 4093 Brett Brett 4174 1070 Brett 4092 1635 Brett 4105 Brett...
- Seite 4 Bauteile Anzahl Bauteile ID Code Maße in mm Brett 4243 Brett 1360 Kantholz 4007 2700 Kantholz 3060 Riegel 4192 Riegel (1x45°) 4038 Grundgestell...
- Seite 5 Bauteile Dach Podestboden Alle Maße an den Zeichnungen sind in mm angegeben!
- Seite 6 Bauteile Fassade Tür Fenster Fensterladen Alle Maße an den Zeichnungen sind in mm angegeben!
- Seite 7 Bauteile Brüstung Kletternetzanbau Sandkasten Alle Maße an den Zeichnungen sind in mm angegeben!
- Seite 8 Befestigungsmittel V022 - 10,0 x 80 mm 22 x V021 - 10,0 x 100 mm V033 - 10,0 x 120 mm V029 - 10,0 x 180 mm V092 - 6,0 x 30 mm, mit Mutter V040 - 6,0 x 45 mm, mit Mutter V043 - Sicherungsmutter M 10 32 x V131 - Schutzkappe SW17...
- Seite 9 Zubehör 1830 1832 1833 1811 Modell- und Farbänderungen vorbehalten !
- Seite 10 Sicherheitsabstände lt. EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fläche erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt, wie z.B. Zaun, Haus, garage, ausladende Zweige, Wäscheleinen oder elektrischen Leitungen sein. Draufsicht...
- Seite 11 Fundamentpläne Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben 1200 1200 1040 1040 1740 1740...
- Seite 12 Fundamentpläne Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben 1200 1200 1040 1040 1740 1740...
- Seite 13 Bitte beachten ! Anordnung der Bauteile am selben Pfosten (in Abhängigkeit der Lage der Bohrungen) Bauteil mit der Bohrung oben Bauteil mit der Bohrung unten Bauteil mit der Bohrung unten Bauteil mit der Bohrung oben alle Verbindungen mit 10mm Sechskant-Holzschraube müssen mit 6mm vorgebohrt werden !
- Seite 14 Aufbau Grundgerüst - Vorderseite 8 x V021 - 10,0 x 100 mm, mit V049 90° 90° 16 x V010 - 4,0 x 50 mm 620 mm 940 mm 620 mm...
- Seite 15 Aufbau Grundgerüst - Rückseite 3 x V021 - 10,0 x 100 mm, mit V049 90° 90° 12 x V010 - 4,0 x 50 mm 1800 mm 700 mm...
- Seite 16 Verbindung der Vorder- und Rückseite 1200 mm 700 mm V078 3 x V021 - 10,0 x 100 mm, mit V049 6 x V106 - 5,0 x 35 mm 90° 3 x V021 - 10,0 x 100 mm, mit V049 Seitenansicht 3 x V021 - 10,0 x 100 mm, mit V049 12 x V010 - 4,0 x 50 mm 12 x V010 - 4,0 x 50 mm...
-
Seite 17: Seitenverkleidung Montieren
Seitenverkleidung montieren 6 x V019 - 6,0 x 100 mm 6 x V019 - 6,0 x 100 mm 4192 90° 4192 4192 4192 4192 4192 Alle Maße an den Zeichnungen sind in mm angegeben! - Seite 18 Verankerung des Spielturms je Strebe 2 x V004 - 5,0 x 80 mm Detail A: Grundgerüst lotrecht, waagerecht und (Bauteil 4057 mit ø 5mm vorbohren) rechtwinklig ausrichten und mit Streben 4057 fixieren 12 x V004 - 5,0 x 80 mm Achtung! Erst nach Aushärtung des Betons mit der Montage fortfahren.
- Seite 19 kurzen Pfosten montieren 2 x V004 - 5,0 x 80 mm 2 x V004 - 5,0 x 80 mm 1 x V029 - 10,0 x 180 mm, mit V043 + V049 (ø 10 mm durchbohren) Zur Stabilisierung der Bodenbretter die Strebe 312 befestigen...
- Seite 20 Podestbretter montieren 123 x V010 - 4,0 x 50 mm Draufsicht Podestbretter Ausschnitt für den Pfosten herstellen, Lochmaß ca. 85 x 85 mm...
- Seite 21 Einbau der Fassadenbretter an der Rückseite V078 V078 6 x V106 - 5,0 x 35 mm 6 x V106 - 5,0 x 35 mm 76 x V010 - 4,0 x 50 mm...
- Seite 22 Einbau der Fassadenbretter an der Vorderseite und linke Seite 38 x V010 - 4,0 x 50 mm 38 x V010 - 4,0 x 50 mm 16 x V010 - 4,0 x 50 mm 16 x V010 - 4,0 x 50 mm 4 x V012 - 4,0 x 30 mm 20 mm Überstand V078...
- Seite 23 Einbau der Fassadenbretter an der rechten Seite 16 x V010 - 4,0 x 50 mm 16 x V010 - 4,0 x 50 mm...
- Seite 24 Geländerriegel montieren 6 x V106 - 5,0 x 35 mm 6 x V106 - 5,0 x 35 mm 1 x V021 - 10,0 x 100 mm, mit V049 (Pfosten mit ø 6 mm vorbohren) 1 x V021 - 10,0 x 100 mm, mit V049 (Pfosten mit ø...
- Seite 25 Zusammenbau und Montage der Tür 8 x V012 - 4,0 x 30 mm 5 x V012 - 4,0 x 30 mm 4 x V012 - 4,0 x 30 mm 8 x V012 - 4,0 x 30 mm Spaltmaß 4 mm 4105 V073 V040 - 6,0 x 45 mm...
- Seite 26 Einbau Türanschlagleiste und Fensterrahmen mit Sprossen - Acrylglasscheibe vor der Fensteröffnung an die Hauswand anlegen - gleichmäßig verteilen - Fensterrahmenleisten aufsetzen und festschrauben (mit dem unteren Querstück beginnen) - Bitte darauf achten, nicht die Acrylglasscheibe durchschrauben - Sprossenkreuz an den Enden mit D=5 mm durchbohren - auf die Acrylglasscheibe setzen und diese ebenfalls durchbohren - Sprossenkreuz festschrauben Vorderansicht...
- Seite 27 Montage und Einbau der Fensterläden Innenansicht V075 4107 4107 V075 8 x V012 - 4,0 x 30 mm V075 4 x V014 - 3,5 x 16 mm 4107 4107 4 x V014 - 3,5 x 16 mm V075 ca. 3 mm Spaltmaß 10 mm 8 x V012 - 4,0 x 30 mm 4 x V014 - 3,5 x 16 mm...
- Seite 28 Aufbau der Dachkonstruktion 1 x V004 - 5,0 x 80 mm (einmal Bauteil 4090 d=5 mm vorbohren) bündig V010 - 4,0 x 50 mm 2 x V004 - 5,0 x 80 mm V010 - 4,0 x 50 mm (Bauteil 4026 mit d=5 mm vorbohren) V010 - 4,0 x 50 mm an Vorderkante ca.
- Seite 29 Dachkonstruktion auf die Pfosten aufsetzen 2 x V004 - 5,0 x 80 mm (Dachsparren ø 5 mm vorbohren) Befestigung der Dachsparren an den Giebelwänden 1 x V004 - 5,0 x 80 mm (Dachsparren ø 5 mm vorbohren) Detail - Innenansicht 1 x V004 - 5,0 x 80 mm (Dachsparren ø...
- Seite 30 Geländerbretter montieren Vorderansicht Seitenansicht,rechts 26 x V010 - 4,0 x 50 mm 10 x V010 - 4,0 x 50 mm 10 x V010 - 4,0 x 50 mm 5 x 4068 5 x 4068 8 x 4068 5 x 4068 36 36 36 33 33 36 36...
- Seite 31 Kletternetz montieren 10 x V012 - 4,0 x 30 mm 3 x V033 - 10,0 x 120 mm mit V049 (d = 10 mm durchbohren) 3 x V022 - 10,0 x 80 mm, mit V049 (Bt.312 mit ø 10 mm durchbohren, darunterliegende Bauteile mit ø...
-
Seite 32: Zubehör Montieren
Zubehör montieren 1811 4 x V092 - 6,0 x 30 mm, mit V133 1832 1830... - Seite 33 Sandkastensitzbretter montieren 5 x V010 - 4,0 x 50 mm 16 x V010 - 4,0 x 50 mm 11 x V010 - 4,0 x 50 mm 11 x V010 - 4,0 x 50 mm 4 x V010 - 4,0 x 50 mm 12 x V010 - 4,0 x 50 mm 8 x V010 - 4,0 x 50 mm 8 x V010 - 4,0 x 50 mm...
- Seite 34 Schaukelanbauten montieren Anbaumöglichkeiten: Den Aufbau des jeweiligen Schaukelanbaus entnehmen Sie bitte der gesonderten Aufbauanleitung.
