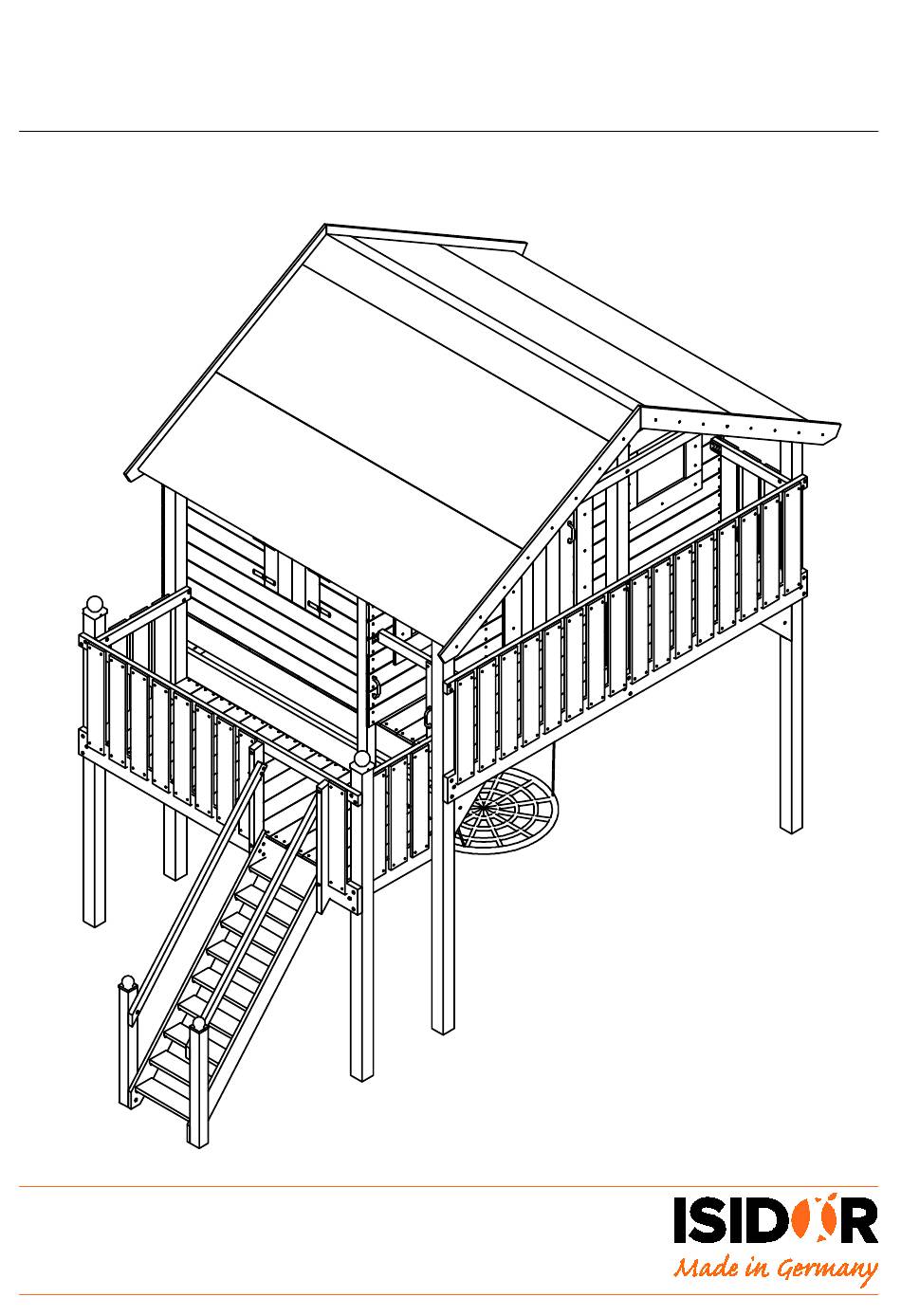

- Seite 1 MONTAGEANLEITUNG Baumhaus Big Rocky ST_215 Stand 16.03.2022 - Änderungen vorbehalten!

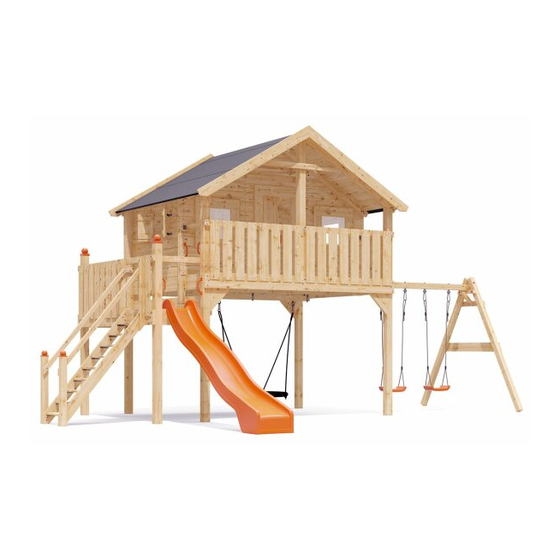

- Seite 2 Kombinationsmöglichkeiten Schaukelanbau einfach* Schaukelanbau erweitert* Schaukelanbau Turm* Rutsche* Hersteller: Isidor GmbH & Co. KG Münstersche Straße 11 14772 Brandenburg an der Havel E-Mail: info@isidor.de *separat erhältlich...
-
Seite 3: Allgemeine Sicherheitshinweise
Achtung! Wichtige Informationen, bitte vor der Montage lesen und als späteren Beleg aufbewahren Allgemeine Sicherheitshinweise Mit dem Kauf unserer Spielanlage haben Sie ein attraktives Produkt erworben, an dem Ihre Kinder jahrelang großen Spaß haben werden. Achtung! Nicht für Kinder unter 3 Jahren geeignet! Sturzgefahr! Achtung! Kleine Teile. - Seite 4 Hinweis zur Holzauswahl der Rauhspund-Bretter: Die Rauhspund-Bretter werden ausschließlich für die Dacheindeckung verwendet und nach folgenden Kriterien sortiert. Anforderungen an Rauhspund nach DIN 68365 Rauhspund )* Gütemerkmale zulässig, jedoch nur vereinzelt lose oder ausgeschlagene mit einem kleinsten Durchmesser Äste bis zu 50 mm Risse - durchgehende Risse ≤...
- Seite 5 Bauteile BAUTEILLISTE HOLZ Bauteil- Anzahl Beschreibung Höhe Breite Länge nummer H009 Brett 19 mm 145 mm 1196 mm H085 Kantholz 100 mm 100 mm 2400 mm H4001 Kantholz 80 mm 80 mm 900 mm H4024 Brett 19 mm 60 mm 670 mm 34 * H4043...
- Seite 6 Bauteile BAUTEILLISTE HOLZ Bauteil- Anzahl Beschreibung Höhe Breite Länge nummer H4471 Fusspfette (2x45°) 40 mm 195 mm 600 mm H4472 Fusspfette 40 mm 195 mm 660 mm H4473 Fusspfette (2x45°) 40 mm 195 mm 730 mm H4474 Kantholz 100 mm 100 mm 2190 mm H4476...
- Seite 7 Sicherheitsabstände lt. EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fläche erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt, wie z.B. Zäunen, Häusern, Garagen, ausladenden Zweigen, Wäscheleinen oder elektrischen Leitungen sein. + 2m + 2m + 2m + 2m + 1,95m...
- Seite 8 Fundamente ___________ Hinweis: Winkelanker, H-Anker und Schraubanker sind nicht im Lieferumfang enthalten, jedoch separat erhältlich! Wichtig: Immer erst die Grundkonstruktion montieren und danach die Fundamente fertigen !!! Schraubanker für Grundkonstruktion aufbauen. Schaukelbalkenstützen; Entsprechend der Position der Pfosten bei festem Boden einfach in den die Fundamentlöcher ausheben.
-
Seite 9: Fundamente Mit Einfachem Schaukelanbau
Fundamente mit einfachem Schaukelanbau Hinweis: Winkelanker, H-Anker und Schraubanker sind nicht im Lieferumfang enthalten, jedoch separat erhältlich! Wichtig: Immer erst die Grundkonstruktion montieren und danach die Fundamente fertigen !!! Schraubanker für Grundkonstruktion aufbauen. Schaukelbalkenstützen; Entsprechend der Position der Pfosten bei festem Boden einfach in den die Fundamentlöcher ausheben. -
Seite 10: Fundamente Mit Erweitertem Schaukelanbau
Fundamente mit erweitertem Schaukelanbau Hinweis: Winkelanker, H-Anker und Schraubanker sind nicht im Lieferumfang enthalten, jedoch separat erhältlich! Wichtig: Immer erst die Grundkonstruktion montieren und danach die Fundamente fertigen !!! Schraubanker für Grundkonstruktion aufbauen. Schaukelbalkenstützen; Entsprechend der Position der Pfosten bei festem Boden einfach in den die Fundamentlöcher ausheben. -
Seite 11: Fundamente Mit Schaukelanbau Turm
Fundamente mit Schaukelanbau Turm Hinweis: Winkelanker, H-Anker und Schraubanker sind nicht im Lieferumfang enthalten, jedoch separat erhältlich! Wichtig: Immer erst die Grundkonstruktion montieren und danach die Fundamente fertigen !!! Schraubanker für Grundkonstruktion aufbauen. Schaukelbalkenstützen; Entsprechend der Position der Pfosten bei festem Boden einfach in den die Fundamentlöcher ausheben. - Seite 12 Bitte beachten! Anordnung der Bauteile am selben Pfosten (in Abhängigkeit der Lage der Bohrungen) Soweit nicht anders angegeben, die Riegel und Fußpfetten für die Schraubverbindungen mit einem geringeren Durchmesser vorbohren, als die Schrauben haben. Riegel vorbohren Riegel vorbohren Beim setzen der Schrauben am gleichen Pfosten auf etwas versetzte Lage achten, damit sich die Schrauben nicht treffen.
-
Seite 13: Montage Der Grundkonstruktion Vorderseite
Montage der Grundkonstruktion Vorderseite Bauteil H4474 ist unten bündig mit Unterkante von Bauteil H4470 1550 1550 H4474 Schrauben Abstand je 2x V019 zur Außenkante max. 4cm 2x V019 H4480 Schrauben Abstand zur Außenkante max. 4cm oberste Schraube Abstand mittlere zur Außenkante max. 4cm oberste Schraube Abstand Schraube zur Außenkante max. -
Seite 14: Montage Der Grundkonstruktion Rückseite
Montage der Grundkonstruktion Rückseite 1550 1550 Bauteil H4474 ist unten bündig mit Unterkante von Bauteil H4470 H4474 H4502 H4502 H4470 je 3x V019 2000 3200 Maßangaben soweit nicht anders angegeben in mm! Technische Änderungen vorbehalten! Seite 14 von 49... -
Seite 15: Montage Der Grundkonstruktion
Montage der Grundkonstruktion 2x V019 1x V004 unten H4469 jeweils mit 2x V019 + 1x V004 unten befestigen H4469 Technische Änderungen vorbehalten! Seite 15 von 49... -
Seite 16: Montage Der Grundkonstruktion Kopfbänder
Montage der Grundkonstruktion Kopfbänder Bauteil H4473 mit 3x V005 und 2x V002 befestigen. Bauteil H4473 2x mit d=5mm vorbohren. Bauteil H4473 3x V005 mit 3x V005 und 2x V002 befestigen. Bauteil H4473 Bauteil H4473 2x mit mit 3x V005 und d=5mm vorbohren. - Seite 17 Montage der Grundkonstruktion Kopfbänder 1x V005 von außen durch die Kopstütze in Bauteil H4471 schrauben. H4471 + H4466 1x V005 von außen durch die Kopstütze in Bauteil H4471 H4471 schrauben. H4466 4x V005 H4471 H4466 2x V002 Füllt die Lücke zwischen Bauteile H4466 Bauteil H4471 und dem + H4471 mit...
-
Seite 18: Seitenansicht
Montage der Grundkonstruktion Kopfbänder V019 H4501 V021 mit V049 und V131 Bauteil 4500 H4500 mit d=6mm vorbohren. V019 V021 mit V049 und V131 Bauteil 4500 mit d=6mm vorbohren. Seitenansicht Technische Änderungen vorbehalten! Seite 18 von 49... - Seite 19 Montage der Grundkonstruktion Kopfbänder 1x V005 von außen durch die Kopfstütze in Bauteil H4471 schrauben. 4x V005 1x V005 von außen H4471 durch die Kopstütze mit 4x V005 in Bauteil H4471 und 2x V002 schrauben. H4471 2x V002 Bitte darauf achten, dass die Schrauben nicht in den Hohlraum zwischen Kopfstützen und Fußpfetten geschraubt werden.
- Seite 20 Montage der Grundkonstruktion Verteilung von Schrauben und Winkeln siehe Draufsicht H4469 H4467 H4469 H4468 H4472 Draufsicht V079 mit V079 mit 8x V106 8x V106 3x V019 V079 mit V079 mit 8x V106 8x V106 V079 mit V079 mit 8x V106 V079 mit 8x V106 8x V106...
-
Seite 21: Draufsicht
Montage der Grundkonstruktion H4477 H4477 H4476 H4503 jeweils 3x V019 V021 mit V049 und V131 Riegel mit d=6 mm vorbohren! Draufsicht Seitenansicht unten bündig mit Querriegel Maßangaben soweit nicht anders angegeben in mm! Technische Änderungen vorbehalten! Seite 21 von 49... -
Seite 22: Verankerung Der Grundkonstruktion
Verankerung der Grundkonstruktion Entsprechend der Position der Pfosten die Fundamentlöcher ausheben. Grundkonstruktion quer legen, Winkelanker anbringen. Grundkonstruktion behelfsmäßig über den Fundamentlöchern aufstellen, lotrecht ausrichten und einbetonieren. 10 cm mit Erdreich abdecken 80 cm Beton 4x XXL Winkelanker 30 cm Technische Änderungen vorbehalten! Seite 22 von 49... -
Seite 23: Verlegung Der Bodenbretter Auf Dem Podest
Verlegung der Bodenbretter auf dem Podest 5x V010 6xV010 H4441 H4441 je Brett H4446 6x V010 16x H4446 H4441 H4441 5x V010 6x V010 Auschnitte 80x80 mm für Balken abmessen + aussägen Technische Änderungen vorbehalten! Seite 23 von 49... -
Seite 24: Montage Der Vorderwand
Montage der Vorderwand Außenansicht H4452 H4406 H4412 H4414 H4416 H4407 H4408 H4410 H4411 3x H4097 3x H4076 3x H4076 3x H4097 Feder im Bereich der Fensteröffnung austrennen 4x H4409 4x H4409 80 x V010 Außenansicht 3x V012 H4450 Innenansicht 8x V012 H009 H009 bündig mit Türausschnitt... -
Seite 25: Montage Der Rückwand
Montage der Rückwand Außenansicht H4452 H4406 H4412 H4414 H4416 H4417 H4419 7x H4418 60x V010 Technische Änderungen vorbehalten! Seite 25 von 49... -
Seite 26: Montage Der Seitenwände
Montage der Seitenwände je 1x links und rechts Außenansicht H4413 3x H4420 3x H4115 Feder im Bereich der Fensteröffnung austrennen 4x H4413 Innenansicht 32 x V010 4x V012 H4024 20 mm Überstand Technische Änderungen vorbehalten! Seite 26 von 49... - Seite 27 Montage Geländerriegel V121 mit 8 x V106 2x V019 H4481 2x V019 V121 mit 8x V106 H4481 Riegel H4481 transparent dargestellt Hinweis: Die Bilder zeigen andere Modelle, der Montageschritt ist jedoch gleich. Maßangaben soweit nicht anders angegeben in mm! Technische Änderungen vorbehalten! Seite 27 von 49...
-
Seite 28: Aufbau Der Dachkonstruktion
Aufbau der Dachkonstruktion 2x V228 (Bauteil H4479 mit d=5mm vorbohren) H4478 H4479 4x V228 (Bauteil H4478 mit d=5mm vorbohren) H4479 je Brett H4402 6x V010 H4402 H4402 je Brett H4435 je Brett H4436 4x V010 H4436 4x V010 H4435 H4436 H4435 H4436 H4435... - Seite 29 Aufbau der Dachkonstruktion Dachkonstruktion senkrecht über die Pfosten schieben, waagerecht ausrichten und anschrauben. Rückseite analog zu Front mit 7x V019 + 2x V004 2x V019 befestigen (Dachsparren mit d=5mm vorbohren) (Dachsparren mit d=5mm vorbohren) V019 (Dachsparren mit d=5mm vorbohren) 1x V004 4x V019 2x V019 2x V019...
-
Seite 30: Verlegung Der Dachpappe
Aufbau der Dachkonstruktion Überstand der Dachbahn ca. 10 cm Überlappung 10 cm Rest 1. Bahn Überlappung 10 cm Überstand der Dachbahn ca. 10 cm 1. Bahn Verlegung der Dachpappe: - die Oberfläche muss sauber und staubfrei sein - beginnen Sie auf jeder Seite zunächst unten mit dem Anbringen der Dachbahn (Bauteilnr. 2026) - an der Traufkante, bitte ca. - Seite 31 Montage Wandabschlussleisten Innen von jeder Seitenwand, die Lücke zum Dach mit Bauteil H4490 schließen und mit je 7x V012 befestigen. H4490 7x V012 Maßangaben soweit nicht anders angegeben in mm! Technische Änderungen vorbehalten! Seite 31 von 49...
-
Seite 32: Montage Der Brüstung
Montage der Brüstung je Brett 4x V010 16x H4043 H4345 4x V010 3x H4043 Griff mit 2x V041 befestigen je Brett 4x V010 Griff aus Griffpaar 1830 mit Schrauben aus dem Griffset befestigen Maßangaben soweit nicht anders angegeben in mm! Technische Änderungen vorbehalten! Seite 32 von 49... - Seite 33 Montage Türblatt 8x V012 3x V012 Türscharnier V073 H4105 bündig 4x H4391 bündig Griffpaar 1830 mit 2x V040 an Türblatt befestigen. Türblatt mit d=6mm durchbohren. Türscharnier V073 H4105 3x V012 8x V012 je 3x V012 Maßangaben soweit nicht anders angegeben in mm! Technische Änderungen vorbehalten! Seite 33 von 49...
-
Seite 34: Einbau Tür Und Fensterrahmen Mit Fensterscheibe
Einbau Tür und Fensterrahmen mit Fensterscheibe • Bretter außen bündig ausrichten • Acrylglasscheibe gleichmäßig ausrichten • Acrylglasscheibe vorsichtig vorbohren • Schrauben eindrehen • Fenster gleichmäßig vor der Fensteröffnung ausrichten • und befestigen H4449 Ansicht von Innen Acrylglasscheibe H4447 1810 8x V015 H4447 H4449 Spaltmaß... -
Seite 35: Montage Der Fensterläden
Montage der Fensterläden je Bauteil H4107 4x V012 H4107 H4107 Innenansicht H4108 H4108 H4108 H4108 H4107 H4107 Hinweis: Wenn Sie ein Unterhaus mit aufbauen, werden insgesamt 4 statt 2 Fensterläden angebracht. V075 V075 je Bauteil V075 4x V014 Außenansicht V075 V075 ca. -
Seite 36: Montage Der Terrasse - Grundgerüst
Montage der Terrasse - Grundgerüst H4486 je 2x V019 H4469 je 3x V019 1500 H085 H085 2480 je 2x V019 H4484 je 2x V019 je 3x V019 H4484 H4485 je 3x V019 H4485 Maßangaben soweit nicht anders angegeben in mm! Technische Änderungen vorbehalten! Seite 36 von 49... -
Seite 37: Verankerung Des Gundgerüsts - Terrasse
Verankerung des Gundgerüsts - Terrasse Grundkonstruktion abstützen, entsprechend der Position der Pfosten die Fundamentlöcher ausheben, Winkelanker an den Pfosten anbringen, lotrecht ausrichten und Winkelanker einbetonieren. 10 cm mit Erdreich abdecken 80 cm Beton 2x XXL-Winkelanker 30 cm Technische Änderungen vorbehalten! Seite 37 von 49... - Seite 38 Montage der Terrasse - Grundgerüst H4172 H4430 H4057 7x V005 2x V004 3x V005 H4469 Bauteile H4430, H4057, H4172 oben bündig zu H4469 ausrichten und befestigen. (Abstand von Boden zu Oberkante 1500 mm) Maßangaben soweit nicht anders angegeben in mm! Technische Änderungen vorbehalten! Seite 38 von 49...
-
Seite 39: Montage Der Terrasse - Bodenbretter
Montage der Terrasse - Bodenbretter 15x H4483 H4482 je Brett 4x V010 Ausschnitt für Pfosten ausmessen, Brett ausklinken und befestigen. Maßangaben soweit nicht anders angegeben in mm! Technische Änderungen vorbehalten! Seite 39 von 49... -
Seite 40: Montage Der Terrasse - Brüstung
Montage der Terrasse - Brüstung Frontansicht Hinweis: 46,5 Die Bretter an der Front entfallen bei 46,5 Aufbau mit Rutsche. 3x H4043 je Brett 4x V010 Rückansicht 46,5 8x H4043 46,5 H4043 3x H4043 je Brett H4043 4x V010 je Brett 4x V010 Hinweis: Die Bilder zeigen andere Modelle, die Verteilung der Brüstungsbretter ist jedoch gleich. -
Seite 41: Montage Der Treppenstufen
Montage der Treppenstufen 18x Metallwinkel V136 je Winkel 3x V141 3x V141 H4299 H4299 Treppenwange rechts Treppenwange links Hinweis: Zeichnen Sie zunächst die Positionen der Treppenwinkel an. Dann können Sie die Treppenwangen probehalber am Turm anhalten und sich ein Bild von der Treppenstufenverteilung machen. -
Seite 42: Montage Der Treppenpfosten
Montage der Treppenpfosten H4001 H4001 Bauteile H4001 vorne und unten bündig an Treppenwangen anbringen. je 2x V019 Montage unterste Treppenstufe mit je 3x V007 auf den Winkeln befestigen Hinweis: in den nächsten Montageschritten wird die Treppe am Podest oder den Podesterweiterungen befestigt. Bitte betreten Sie die Treppe erst nach Fundamentlegung und Aushärtung des Fundaments!!! und fahren dann mit allen weiteren Schritten zum... -
Seite 43: Montagebeispiel Aufstiegsanschluss Und Handläufe
Montagebeispiel Aufstiegsanschluss und Handläufe (am Querriegel montiert) 2x V004 2x V004 H4302 H4302 H4302 H4298 H4298 H4298 H4298 V019 4x V031 mit V049 V019 und V131 Hinweis: Die Bilder zeigen andere Modelle, der Treppenaufbau ist jedoch gleich. Maßangaben soweit nicht anders angegeben in mm! Technische Änderungen vorbehalten! Seite 43 von 49... -
Seite 44: Verankerung Der Treppenpfosten
Verankerung der Treppenpfosten Hinweis: Treppe erst nach Aushärtung der Punktfundamente betreten! Stützen Sie die Treppe ab und legen Sie dann die Punktfundamente mit den Pfostenankern an. 10 cm Erdreich 60 cm Beton Montage der obersten Treppenstufe mit je 3x V007 auf Montage der Pfostenkappen den Winkeln befestigen 1024... -
Seite 45: Montage Der Terrasse - Pfostenkappen
Montage der Terrasse - Pfostenkappen 1841 2x V014 Maßangaben soweit nicht anders angegeben in mm! Technische Änderungen vorbehalten! Seite 45 von 49... -
Seite 46: Montage Der Rutsche Und Sicherheistgriffe
Montage der Rutsche und Sicherheistgriffe Griffset 1830 mit den darin enthaltenen Schrauben befestigen 2x V007 Zur Fixierung mit Sand anhäufen!!! Technische Änderungen vorbehalten! Seite 46 von 49... -
Seite 47: Montage Der Nestschaukel
Montage der Nestschaukel Schaukelbalken mittig befestigen 1300 H4504 mit d= 10 mm durchbohren und die Schaukelhaken !durchschrauben! oben mit Scheibe und Mutter sichern !!! Schaukel einhängen, nachdem der Schaukelbalken am Baumhaus befestigt wurde. Technische Änderungen vorbehalten! Seite 47 von 49... -
Seite 48: Frontansicht Von Rechts
Montage der Nestschaukel 4x V140 Frontansicht von rechts 6x V080 5x V106 4x V140 4x V140 je 1x V020 mit V049 und V131 mit d=6mm vorbohren Die 6 Sparrenpfettenanker (V080) am Schaukelbalken jeweils mit 4x V140 und an den Fußpfetten mit 5x V106 befestigen. -
Seite 49: Anschlussstelle Der Schaukelanbauten
Anschlussstelle der Schaukelanbauten Den Aufbau des jeweiligen optionalen Schaukelanbaus entnehmen Sie bitte der gesonderten Aufbauanleitung. Technische Änderungen vorbehalten! Seite 49 von 49...
