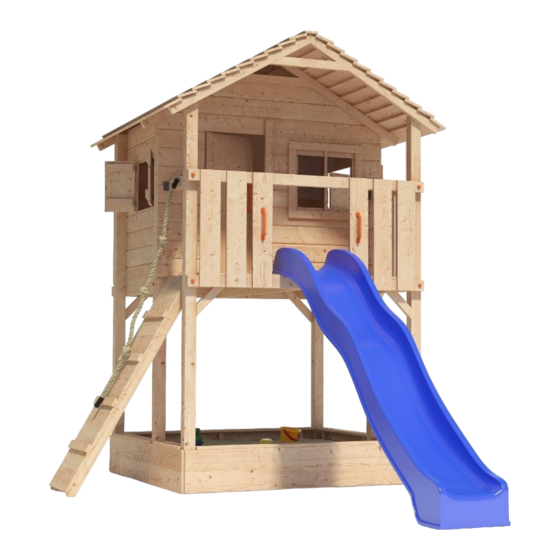

Isidor Fridolino Montageanleitung
  1. Anleitungen
  2. Marken
  3. Isidor Anleitungen
  4. Spielanlagen
  5. Fridolino
  6. Montageanleitung

Isidor Fridolino Montageanleitung

Baumhaus
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Baumhaus Fridolino
11012017
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Isidor Fridolino

Inhaltszusammenfassung für Isidor Fridolino

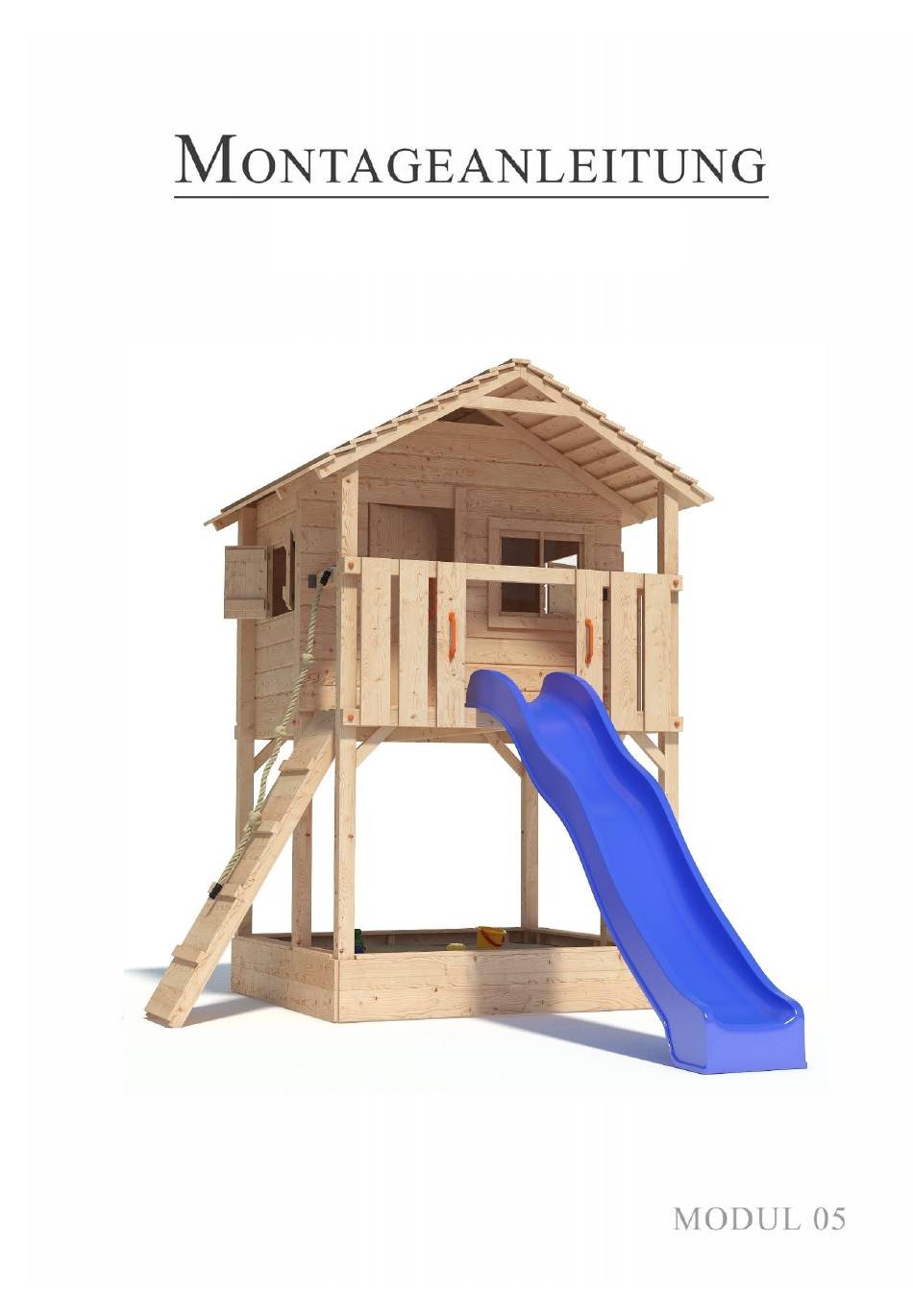

  • Seite 1 Baumhaus Fridolino 11012017...
  • Seite 2 Kombinationsmöglichkeiten - Modul 05 Fridolino Modul 05 Colino Modul C Modul 05 - einfacher Schaukelanbau Modul 06 oder Modul D - erweiterter Schaukelanbau Fantasio Modul 05 Modul 06 oder Modul 08 Modul E - Turm - Schaukelanbau Maximo Modul 05...
  • Seite 3 Bauteile Grundgestell Code Maße in mm Stück Bauteile Riegel 1900 Balken 4007 2700 Riegel (2x45°) 4057 Riegel (2xgebohrt) 4169 1800 Riegel (2xgebohrt) 4170 1900 Balken (1xgebohrt) 4186 1297 Brett 4176 1635 Brett 4189 1635 ACHTUNG! Bei Kombination mit Modul 22 bitte die 4 Riegel 4057 nicht verbauen! Brüstung Stück...
  • Seite 4 Bauteile Haus Stück Bauteile Code Maße in mm Brett N+F SL 4094 1200 Brett N+F SL 4096 Brett N+F SL 4097 Brett N+F SL 4098 Brett N+F SL 4099 1800 Brett N+F SL (2x30°) 4100 1800 Riegel 4103 1500 Brett N+F SL (2x30°) 4195 1162 Brett N+F SL (2x30°)
  • Seite 5 Bauteile Dach Stück Bauteile Code Maße in mm Riegel (2x30°) 4026 Brett 4084 2035 Riegel (1x60°) 4090 1200 Brett 4188 2035 Kletterrampe Stück Bauteile Code Maße in mm Riegel 4160 Riegel (1x30°) 1700 Brett...
  • Seite 6 Bauteile Sandkasten Stück Bauteile Code Maße in mm Brett 4243 Brett 4023 1035 Brett 4237 1635 Brett 4239 1800 Brett 1900 Riegel (1x45°) 4038...
  • Seite 7 Befestigungsmittel V031 - 10,0 x 140 mm V092 - 6,0 x 30 mm V041 - 6,0 x 35 mm V040 - 6,0 x 45 mm 12 x V021 - 10,0 x 100 mm V043 - M 10 14 x V131 - SW17 14 x V049 - 10,5 x 2,5 x 30 mm V133 - 6,4 x 1,6 x 18 mm...
  • Seite 8 Zubehör 1830 1833 1811 Acrylglas 1810...
  • Seite 9 Sicherheitsabstände lt. EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fläche erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt, wie z.B. Zaun, Haus, garage, ausladende Zweige, Wäscheleinen oder elektrischen Leitungen sein. Draufsicht z.B. mit Schaukelanbau Modul D...
  • Seite 10 Fundamentpläne Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben 1200 1200 1040 1040 1040 Fundamentplan ohne Schaukelanbau...
  • Seite 11 Fundamentpläne Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben 1200 1200 1040 1040 1040 1040...
  • Seite 12 Bitte beachten ! Anordnung der Bauteile am selben Pfosten (in Abhängigkeit der Lage der Bohrungen) Bauteil mit der Bohrung oben Bauteil mit der Bohrung unten Bauteil mit der Bohrung unten Bauteil mit der Bohrung oben alle Verbindungen mit 10mm Sechskant-Holzschraube müssen mit 6mm vorgebohrt werden !

  • Seite 13: Aufbau Der Vorder- Und Rückseite

    Aufbau der Vorder- und Rückseite Rückseite Vorderseite 2 x V021 - 10,0 x 100 mm, mit V049 4169 90° 2 x V021 - 10,0 x 100 mm, mit V049 4169 4169 90° 2 x V021 - 10,0 x 100 mm, mit V049 1800 1800...

  • Seite 14: Zusammenbau Der Grundkonstruktion

    Zusammenbau der Grundkonstruktion 2 x V021 - 10,0 x 100 mm, mit V049 8 x V106 - 5,0 x 35 mm V078 Balken 222 mittig platzieren A = B 2 x V021 - 10,0 x 100 mm, mit V049 V078 8 x V106 - 5,0 x 35 mm...
  • Seite 15 zusätzliche Hauspfosten und Streben montieren je Bauteil 4057 2 x V004 - 5,0 x 80 mm (Bauteil 4057 mit d= 5mm vorbohren) je Bauteil 4057 1 x V004 - 5,0 x 80 mm (Bauteil 4057 mit d= 5mm vorbohren) ACHTUNG! Bei Kombination mit Modul 22 bitte die 4 Riegel 4057 nicht verbauen! 1 x V021 - 10,0 x 100 mm, mit V049...

  • Seite 16: Verankerung Der Grundkonstruktion

    Verankerung der Grundkonstruktion Pfostenanker lt. Fundamentplan einbetonieren, erst nach Aushärtung des Betons mit der Montage fortfahren. Grundgerüst auf Pfostenanker stellen, lotrecht ausrichten und festschrauben. 6 x Pfostenanker Beton einfüllen 10 cm mit Erdreich abdecken 60 cm Beton 30 cm unter jedem Pfosten ein Fundamentloch ausheben...

  • Seite 17: Verlegung Der Bodenbretter Auf Dem Podest

    Verlegung der Bodenbretter auf dem Podest 28 x V010 - 4,0 x 50 mm 28 x V010 - 4,0 x 50 mm 28 x V010 - 4,0 x 50 mm...

  • Seite 18: Aufbau Der Vorderwand, Mit Türverstärkung Und Giebelstrebe

    Aufbau der Vorderwand, mit Türverstärkung und Giebelstrebe Ansicht von Vorne Ansicht von Hinten 58 x V010 - 4,0 x 50 mm 5 x V012 - 4,0 x 30 mm 4 x V106 - 5,0 x 35 mm 4 x V015 - 4,0 x 16 mm 8 x V106 - 5,0 x 35 mm V078 V078...

  • Seite 19: Aufbau Der Rückwand, Mit Giebelstrebe

    Aufbau der Rückwand, mit Giebelstrebe Ansicht von Hinten Ansicht von Vorne 18 x V010 - 4,0 x 50 mm 22 x V010 - 4,0 x 50 mm 8 x V106 - 5,0 x 35 mm 18 x V010 - 4,0 x 50 mm V078...

  • Seite 20: Aufbau Der Rechten Seitenwand Mit Fenster

    Aufbau der rechten Seitenwand mit Fenster 4 x V012 - 4,0 x 30 mm 20 mm Überstand 36 x V010 - 4,0 x 50 mm...

  • Seite 21: Aufbau Der Linken Seitenwand Mit Fenster

    Aufbau der linken Seitenwand mit Fenster 4 x V012 - 4,0 x 30 mm 20 mm Überstand 36 x V010 - 4,0 x 50 mm...

  • Seite 22: Geländerriegel Montieren

    Geländerriegel montieren 8 x V106 - 5,0 x 35 mm Bei Verwenung von Modul 08 entfällt der Riegel 4197! 8 x V106 - 5,0 x 35 mm V121 V121 1 x V021 - 10,0 x 100 mm, mit V049 (Pfosten mit d= 6 mm vorbohren) 1 x V021 - 10,0 x 100 mm, mit V049 (Pfosten mit d= 6 mm vorbohren) Bei Verwenung von Modul 06...

  • Seite 23: Aufbau Der Dachkonstruktion

    Aufbau der Dachkonstruktion 1 x V004 - 5,0 x 80 mm (einmal Bauteil 4090 d=5 mm vorbohren) 3 x V010 - 4,0 x 50 mm 3 x V010 - 4,0 x 50 mm 4026 4090 6 x V010 - 4,0 x 50 mm 4090 2 x V004 - 5,0 x 80 mm an Vorderkante ca.
  • Seite 24 Aufbau der Dachkonstruktion Dachkonstruktion über die Pfosten setzen, waagerecht ausrichten und anschrauben Detail - Innenansicht 1 x V004 - 5,0 x 80 mm (Dachsparren d=5 mm vorbohren) 1 x V004 - 5,0 x 80 mm (Dachsparren d=5 mm vorbohren) 1 x V004 - 5,0 x 80 mm (Dachsparren d=5 mm vorbohren) am 2.

  • Seite 25: Montage Der Geländerbretter

    Montage der Geländerbretter 6 x V010 - 4,0 x 50 mm 6 x V010 - 4,0 x 50 mm 6 x V010 - 4,0 x 50 mm Bei Verwenung von Modul 08 entfällt die Brüstung! Die 3 Bauteile 4043 werden 6 x V010 - 4,0 x 50 mm 6 x V010 - 4,0 x 50 mm dann am Modul 08 verbaut.
  • Seite 26 Montage Türblatt 1830 8 x V012 - 4,0 x 30 mm 2 x V040 - 6,0 x 45 mm 4 x V012 - 4,0 x 30 mm 4105 Türscharnier bündig V073 4 x V012 - 4,0 x 30 mm 4 x V012 - 4,0 x 30 mm bündig 4105 Türscharnier...

  • Seite 27: Einbau Tür Und Fensterrahmen Mit Fensterscheibe Und Sprossen

    Einbau Tür und Fensterrahmen mit Fensterscheibe und Sprossen - Acrylglasscheibe vor der Fensteröffnung an die Hauswand anlegen - gleichmäßig verteilen - Fensterrahmenleisten aufsetzen und festschrauben (mit dem unteren Querstück beginnen) - Bitte darauf achten, nicht die Acrylglasscheibe durchschrauben - Sprossenkreuz an den Enden mit D=5 mm durchbohren - auf die Acrylglasscheibe setzen und diese ebenfalls durchbohren - Sprossenkreuz festschrauben ca.

  • Seite 28: Montage Der Fensterläden

    Montage der Fensterläden 4 x V012 - 4,0 x 30 mm 4 x V012 - 4,0 x 30 mm Innenansicht 4107 4107 4108 4108 4108 4108 Außenansicht 4107 4107 4 x V012 - 4,0 x 30 mm 4 x V012 - 4,0 x 30 mm 8 x V014 - 3,5 x 16 mm 8 x V014 - 3,5 x 16 mm V075...

  • Seite 29: Einbau Der Fensterläden

    Einbau der Fensterläden ca. 3 mm Spaltmaß 4 x V014 - 3,5 x 16 mm 4 x V014 - 3,5 x 16 mm ca. 3 mm Spaltmaß 4 x V014 - 3,5 x 16 mm 4 x V014 - 3,5 x 16 mm im Bereich der Fensteröffnung Feder austrennen! V075...

  • Seite 30: Kletterrampe Aufbauen Und Montieren

    Kletterrampe aufbauen und montieren oberstes Brett erst nach erfolgter Befestigung der Rampe am Spielturm anschrauben 1 x V004 - 5,0 x 80 mm Bei Verwendung von Modul 06 muss die Kletterrampe am Modul 06 montiert werden! 40 x V010 - 4,0 x 50 mm Knotenseil montieren 2 x V004 - 5,0 x 80 mm 1833...

  • Seite 31: Rutsche, Teleskop Und Sicherheitsgriffe Befestigen

    Rutsche, Teleskop und Sicherheitsgriffe befestigen 2 x V007 - 5,0 x 25 mm je 2 x V041 - 6,0 x 35 mm (Bretter mit d=6mm durchbohren) 1830 Zur Fixierung mit Sand anhäufen !
  • Seite 32 Baskettballkorb befestigen V092 - 6,0 x 30 mm V133 - 6,4 x 1,6 x 18 mm 1811...

  • Seite 33: Sandkasten Montieren

    Sandkasten montieren (1) 10 x V010 - 4,0 x 50 mm 7 x V010 - 4,0 x 50 mm 14 x V010 - 4,0 x 50 mm 20 x V010 - 4,0 x 50 mm...
  • Seite 34 Sandkasten montieren (2) 10 x V010 - 4,0 x 50 mm 7 x V010 - 4,0 x 50 mm 14 x V010 - 4,0 x 50 mm 20 x V010 - 4,0 x 50 mm...

  • Seite 35: Schaukelbalken Montieren

    Schaukelbalken montieren Anbaumöglichkeiten: Anbaubeispiel! Den Aufbau des jeweiligen Schaukelanbaus entnehmen Sie bitte der gesonderten Aufbauanleitung.
  • Seite 36 11012017...

  • Seite 37: Hersteller

    Hersteller: Isidor GmbH & Co. KG Münstersche Straße 11 14772 Brandenburg an der Havel Tel.: 0800 - 5474367 E-Mail: info@isidor.eu...
  • Seite 38 Bauteile Anzahl Bauteile Code Maße in mm Kantholz 4005 2400 Riegel 4030 Brett 4043 Riegel (2x45°) 4057 Riegel (2x gebohrt) 4170 1900 Riegel 4172 Brett 4175 Riegel (2x gebohrt) 4190 Technische Änderungen vorbehalten! Alle Maße an den Zeichnungen sind in mm angegeben!
  • Seite 39 Befestigungsmittel 12 x V021 - 10,0 x 100 mm 12 x V131 - SW17 12 x V049 - 10,5 x 2,5 x 30 mm 15 x V004 - 5,0 x 80 mm 100 x V010 - 4,0 x 50 mm Modell- und Farbänderungen vorbehalten !
  • Seite 40 Sicherheitsabstände lt. EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fläche erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt, wie z.B. Zaun, Haus, garage, ausladende Zweige, Wäscheleinen oder elektrischen Leitungen sein. Draufsicht Beispiel Modul 05 z.B.
  • Seite 41 Fundamentplan Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben Draufsicht Beispiel für Pfostenanker Modul 06 Anbau - Beispiel Pfostenanker waagerecht und...
  • Seite 42 Bitte beachten ! Anordnung der Bauteile am selben Pfosten (in Abhängigkeit der Lage der Bohrungen) Bauteil mit der Bohrung oben Bauteil mit der Bohrung unten Bauteil mit der Bohrung unten Bauteil mit der Bohrung oben alle Verbindungen mit 10mm Sechskant-Holzschraube müssen mit 6mm vorgebohrt werden !

  • Seite 43: Aufbau Der Linken Terrassen-Seite

    Aufbau der linken Terrassen-Seite 2 x V021 - 10,0 x 100 mm, mit V049 4170 2 x V021 - 10,0 x 100 mm, mit V049 4170 90° 1900 mm...

  • Seite 44: Anbau Der Linken Terrasse An Das Haupt-Modul

    Anbau der linken Terrasse an das Haupt-Modul je Bauteil 4057 2 x V004 - 5,0 x 80 mm (Bauteil 4057 mit d= 5mm vorbohren) Anbau - Beispiel Modul 05 4 x V021 - 10,0 x 100 mm, mit V049 bündig je Bauteil 4057 1 x V004 - 5,0 x 80 mm (Bauteil 4057 mit d= 5mm vorbohren)

  • Seite 45: Verankerung Der Linken Terrasse

    Verankerung der linken Terrasse Anbau - Beispiel Pfostenanker lt. Fundamentplan einbetonieren, Modul 05 erst nach Aushärtung des Betons mit der Montage fortfahren. Grundgerüst auf Pfostenanker stellen, lotrecht ausrichten und festschrauben. Beton einfüllen 10 cm mit Erdreich abdecken 60 cm Beton 30 cm...

  • Seite 46: Anbau Der Auflage-Riegel Für Die Podestbretter

    Anbau der Auflage-Riegel für die Podestbretter Anbau - Beispiel Modul 05 Anbau - Beispiel Modul 05 3 x V004 - 5,0 x 80 mm 4 x V004 - 5,0 x 80 mm 2 x V004 - 5,0 x 80 mm...

  • Seite 47: Podestbretter Der Terrasse Montieren

    Podestbretter der Terrasse montieren Bodenbretter gleichmäßig verteilen und festschrauben 1x Brett in Höhe des Pfostens selbst ausklinken Anbau - Beispiel Modul 05 48 x V010 - 4,0 x 50 mm...

  • Seite 48: Brüstungsbretter Der Terrasse Montieren

    Brüstungsbretter der Terrasse montieren Anbau - Beispiel Modul 05 18 x V010 - 4,0 x 50 mm 6 x V010 - 4,0 x 50 mm Bei Kombination mit Modul 14 oder 21 entfallen die Brüstungsbretter! 18 x V010 - 4,0 x 50 mm 6 x V010 - 4,0 x 50 mm...

  • Seite 49: Kletterrampe Aus Dem Haus-Modul Aufbauen Und Montieren

    Kletterrampe aus dem Haus-Modul aufbauen und montieren Bauteile, Befestigungsmaterial und Zubehör dem jeweiligen Haus - Modul entnehmen Knotenseil montieren oberstes Brett erst nach erfolgter Anbau - Beispiel Befestigung der Rampe am Modul 05 Spielturm anschrauben 1833 1 x V004 - 5,0 x 80 mm 40 x V010 - 4,0 x 50 mm 2 x V004 - 5,0 x 80 mm erst Kletterrampe am Spielturm...
