Inhaltszusammenfassung für Pelgrim CKT764

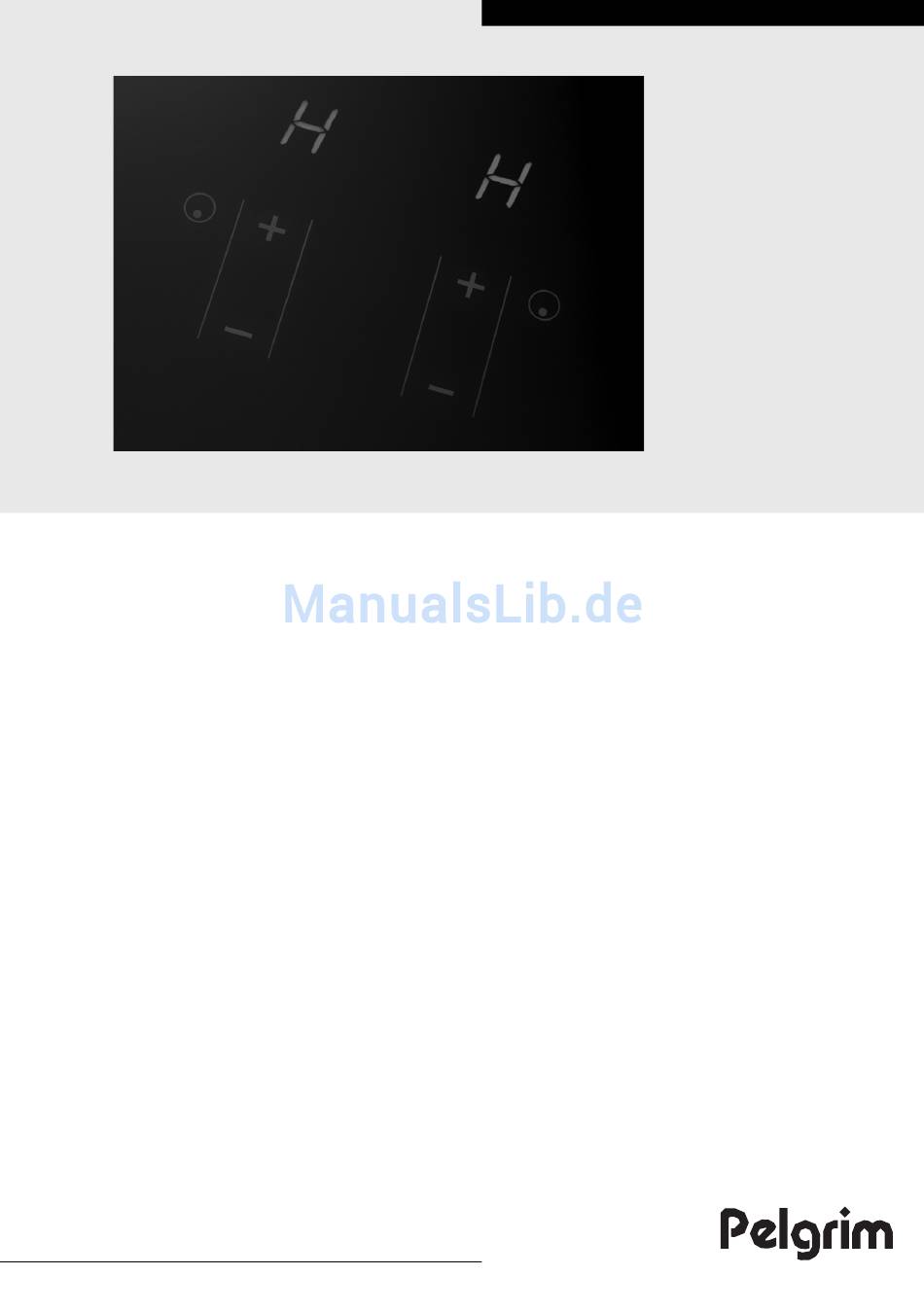

- Seite 1 CKT764 CKT774 CKT795 Bedienungsanleitung Keramikkochfeld...
- Seite 2 Anleitung DE 3 - DE 31 Benutzte Piktogramme: Wissenswertes Tipp...
-
Seite 3: Inhaltsverzeichnis
INHALT Ihr Keramikkochfeld Einführung DE 4 Bedienfeld DE 5 Beschreibung DE 6 Sicherheit Worauf Sie achten müssen DE 7 Anschluss und Reparatur DE 7 Beim Gebrauch DE 7 Kochzeitbegrenzung DE 9 Nutzung Funktion der Berührungstasten DE 10 Töpfe DE 10 Bedienung Einschalten und Einstellen der Leistung DE 12... -
Seite 4: Ihr Keramikkochfeld
IHR KERAMIKKOCHFELD Einführung Diese Kochfeldkombination wurde für den leidenschaftlichen Koch entworfen. Die Kochplatte ist mit „Cooklight“-Elementen ausgestattet. Dabei handelt es sich um sehr schnell aufheizende Strahlungselemente mit einer sehr hohen Effizienz, die sich äußerst günstig auf die Aufheizzeiten auswirkt. Außerdem sorgen diese Elemente für eine sehr gleichmäßige Wärmeverteilung. -
Seite 5: Bedienfeld
IHR KERAMIKKOCHFELD Bedienfeld Typ CKT764/774 Typ CKT795 Taste Extra Zonenelement + 11. Symbol Zonenelement Anzeigelämpchen 12. Stufenanzeige Zone vorne links 2. Leistung vermindern Zone links vorn 13. Küchenuhranzeige Zone hinten rechts 3. Kochzonenanzeige Zone links vorn 14. Zeitanzeige Küchen-/Eieruhr 4. Leistung erhöhen Zone links vorn 15. -
Seite 6: Beschreibung
IHR KERAMIKKOCHFELD Beschreibung CKT764 CKT774 CKT795 Kochzone Ø 145 1,2 kW Kochzone Ø 170/170x265 1,5/2,4 kW Kochzone Ø 160 1,5 kW Kochzone Ø 120/180x210 0,8/1,6/2,3 kW Kochzone Ø 180 1,8 kW Kochzone Ø 120/180/230 0,8/1,6/2,5 kW Kochzone Ø 140/210/270 0,9/2,0/2,7 kW... -
Seite 7: Sicherheit
SICHERHEIT Worauf Sie achten müssen • Das Kochen auf Keramikkochplatten ist ausgesprochen sicher. Verschiedene Sicherheitsfunktionen wie z. B. eine Restwärmeanzeige oder eine Kochzeitbegrenzung sind in die Kochplatte integriert. Jedoch gibt es, wie bei jedem Elektrogerät, einige Dinge, die Sie beachten sollten. Anschluss und Reparatur •... - Seite 8 SICHERHEIT • Nutzen Sie den Kochbereich nicht als Stell- oder Arbeitsfläche. • Sorgen Sie für genug Abstand zwischen der Unterseite des Kochfeldes und dem Schubladeninhalt. • Legen Sie keine brennbaren Gegenstände in die Schublade unter dem Kochfeld. • Zuleitungen von Elektrogeräten wie z. B. von einem Mixer dürfen nicht auf heißen Kochzonen liegen.
-
Seite 9: Kochzeitbegrenzung
SICHERHEIT • Das Gerät darf nicht mithilfe eines externen Timers oder einer separaten Fernbedienung bedient werden. Kochzeitbegrenzung • Die Kochzeitbegrenzung ist eine Sicherheitsfunktion Ihres Kochfeldes. Sie schaltet sich automatisch ein, wenn Sie vergessen, das Kochfeld auszuschalten. • Je nach der gewählten Kochleistung wird die Kochdauer wie folgt begrenzt: Kochstufe Die Kochzone wird automatisch... -
Seite 10: Nutzung
NUTZUNG Funktion der Berührungstasten An die Bedienung des Kochfelds mithilfe der Berührungstasten werden Sie sich gewöhnen wie an andere Bedienungsweisen. Das beste Ergebnis erzielen Sie, wenn Sie Ihre Fingerspitzen flach auf die Tasten legen. Sie müssen nicht fest drücken. Töpfe Töpfe für Keramikkochplatten Töpfe, die auf Keramikkochplatten verwendet werden, müssen bestimmte Eigenschaften aufweisen. - Seite 11 NUTZUNG Achtung • Töpfe mit unsauberem Boden können Kratzer verursachen, die nicht mehr zu entfernen sind. Setzen Sie darum nur Töpfe mit sauberem Boden auf ein Kochfeld. • Kochen Sie immer mit einem Deckel auf dem Topf, um Energieverlust zu vermeiden. Tipp •...
-
Seite 12: Bedienung
BEDIENUNG Einschalten und Einstellen der Leistung Die Leistung kann in 9 Stufen eingestellt werden. • Stellen Sie einen Topf auf eine Kochzone. • Drücken Sie die Ein-/Aus-Taste des Kochfelds. Es ertönt ein einzelnes akustisches Signal und im Display jeder Kochzone erscheint „0.“. Wenn Sie keine weitere Bedienaktion vornehmen, wird die Kochzone nach zehn Sekunden von selbst ausgeschaltet. -
Seite 13: Restwärmeanzeige
BEDIENUNG Achtung • Das Kochfeld speichert die letzte Einstellung für das zusätzliche Zonenelement. Wenn das Kochfeld wieder eingeschaltet wird, werden diese Einstellungen wiederhergestellt. Tipp • Das Kochfeld kann auch dann ausgeschaltet werden, wenn die (Kinder-) Sicherung oder der Pause-Modus aktiv ist. Restwärmeanzeige Eine Kochzone, die benutzt wurde, hält nach der Abschaltung noch einige Zeit die Wärme. -
Seite 14: Der Standby-Modus
BEDIENUNG • Berühren Sie die Taste + oder - der gewünschten Kochzone. Neben der Anzeige für die Kochzone erscheint das Zeichen für das Fischpfannen-Zonenelement oder das zweite Zonenelement. Das zusätzliche Zonenelement ist aktiviert. Wenn keine der Tasten + oder - gedrückt werden, blinkt das rote Lämpchen rechts von der Taste „extra Zonenelement“... - Seite 15 BEDIENUNG (Standard)-Sperrmodus Kindersicherung Mit dem (Standard-) Sperrmodus Mit der Kindersicherung wird das wird verhindert, dass Einstellungen versehentliche Einschalten des versehentlich geändert werden. Kochfelds verhindert. Alle eingestellten Kochvorgänge Alle Kochzonen und die Koch-/ bleiben aktiv. Eieruhr(en) müssen auf „0“ eingestellt sein. Den (Standard)-Sperrmodus einschalten Eine oder mehrere Kochzonen sind aktiv.
-
Seite 16: Pause
BEDIENUNG Pause Mit der Pausenfunktion können Sie das gesamte Kochfeld während des Kochvorgangs für fünf Minuten „pausieren“ lassen. Die Stromversorgung zu den Kochzonen wird unterbrochen, ohne das die Einstellungen verloren gehen. Bitte beachten Sie, dass die Kochzone noch einige Zeit heiß... - Seite 17 Ausschalten des Kochfelds eingestellte Zeit abgelaufen ist. weiter. Typ CKT764/774 Die Eieruhr einschalten Die Kochplatte ist eingeschaltet. • Berühren Sie die Taste + und - der Küchen-/Eieruhr gleichzeitig. In der Anzeige wird „00.“ angezeigt und das rote Lämpchen unterhalb der Mitte / unten rechts von Anzeige blinkt.
- Seite 18 BEDIENUNG • Stellen Sie mit den Tasten + und - die gewünschte Kochzeit ein. Die Küchenuhr kann eingestellt werden, bis der Punkt neben der eingestellten Zeit verschwindet. Das rote Lämpchen für die Küchenuhr der eingeschalteten Kochzone blinkt weiter. Wenn Sie innerhalb von zehn Sekunden mit den Tasten - und + keine Zeit einstellen, wird die Küchenuhr automatisch ausgeschaltet.
-
Seite 19: Kochautomatik
BEDIENUNG Kochautomatik Mit der Kochautomatikfunktion wird die Leistung zeitweise erhöht (Stufe „9.“), um den Topfinhalt schneller zu erwärmen. Diese Funktion kann auf allen Leistungsstufen außer „9.“ verwendet werden. Die Aufkochautomatik einschalten Die Kochzone ist eingeschaltet und aktiv. • Wählen Sie mithilfe der Taste + die Einstellung „A.“ (kommt nach „9.“). „A.“... -
Seite 20: Kochen
KOCHEN Gesund kochen Rauchpunkt verschiedener Ölsorten Für ein gesundes Braten empfiehlt Pelgrim, die Ölsorte auf die Brattemperatur abzustimmen. Jede Ölsorte hat einen eigenen Rauchpunkt, bei dem giftige Gase freigesetzt werden. Die folgende Tabelle zeigt die Rauchpunkte verschiedener Ölsorten. Öl Rauchpunkt °C Natives Olivenöl Extra... -
Seite 21: Kochstufen
KOCHEN Kochstufen Die Kochstufe richtet sich nach dem Inhalt und der Zusammensetzung des Topfes. Die folgende Tabelle dient deshalb nur als Richtlinie. Verwenden Sie Stufe 9 für: • Speisen oder Flüssigkeiten schnell zum Kochen bringen; • Blattgemüse andünsten; • Öl, Fett und Butter erwärmen; •... -
Seite 22: Pflege
PFLEGE Reinigen Tipp Schalten Sie vor jeder Reinigung die Kindersicherung ein. Tägliche Reinigung • Zur täglichen Reinigung verwenden Sie am besten ein mildes Reinigungsmittel und ein feuchtes Tuch. • Nachtrocknen mit Küchenpapier oder einem trockenen Geschirrtuch. • Spezialreiniger für Keramikkochplatten haben den Vorteil, dass ein dünner Film auf der Glasplatte bleibt, sodass übergekochte Speisen und Kalk weniger leicht in die Kochplatte einbrennen und die Kochplatte beim nächsten Mal leichter gereinigt werden kann. -
Seite 23: Störungen
STÖRUNGEN Allgemein Ein Gerät, dessen Kochfläche einen Bruch oder Riss aufweist, ist nicht mehr zu benutzen. Schalten Sie das Gerät sofort aus. Den Stecker aus der Steckdose ziehen oder den Netzschalter (bei festem Anschluss) auf 0 stellen oder die Sicherung(en) im Zählerschrank rausschrauben. Rufen Sie den Kundendienst an. - Seite 24 STÖRUNGEN Symptom Mögliche Ursache Lösung Fehlercode E2 - Die Elektronik ist überhitzt. - Lassen Sie die Kochplatte Vielleicht wurde ein zu großer abkühlen, bis der Fehlercode Topf auf die Kochzone vorne verschwindet. rechts gestellt. - Die Kochplatte wird - Stellen Sie sicher, dass die unzureichend belüftet.
-
Seite 25: Installation
• Schäden durch unsachgemäßen Anschluss bzw. Einbau sind von der Garantie ausgeschlossen. Benötigter freier Platz Für eine sichere Verwendung ist ausreichend Platz um das Kochfeld herum erforderlich. Kontrollieren Sie, ob dieser Platz vorhanden ist. CKT764: 640 mm cooker hood CKT774: 770 mm cabinet CKT795: 900 mm... - Seite 26 INSTALLATION Einbaumaße In den folgenden Abbildungen sind die Abmessungen der Aussparung angegeben. min.50 CKT764 min.50 CKT774 DE 26...
- Seite 27 INSTALLATION min.50 CKT795 Wenn das Kochfeld breiter ist als der Schrank und die Arbeitsplatte dicker als 43 mm ist, müssen Sie an beiden Seiten des Schranks Aussparungen sägen, so dass das Gerät frei vom Schrank liegt. Einbaumaße in Korpus x<43 mm: y = 43 mm - x x>= 43 mm: y = 0 mm DE 27...
-
Seite 28: Elektroanschluss
INSTALLATION Elektroanschluss Allgemeine Anschlüsse: Geräteinnenraum Rechte Zonen • 3 Phasen mit 1 Nullanschluss (3 1N, 400 V ~ / 50 Hz): ▷ Die Spannung zwischen den Phasen und dem Nullanschluss Linke Zonen beträgt 230 V ~. Die Spannung zwischen den Phasen beträgt 400 V~. -
Seite 29: Einbau
INSTALLATION Einbau Prüfen Sie, ob das Küchenmöbel und der Ausschnitt die Belüftungsanforderungen erfüllen. Behandeln Sie die Kopfseiten von Kunststoff- oder Holzarbeitsplatten mit Abdichtfirnis, um zu verhindern, dass die Arbeitsplatte Feuchtigkeit ausgesetzt wird. Das Gerät mit der Unterseite nach oben auf die Anrichte legen. Entfernen Sie die Schutzfolie des Dichtungsstreifens und kleben Sie den Dichtungsstreifen in die Rille der Aluminiumprofile oder an die untere Seite der Glasplatte. -
Seite 30: Leistungs- Und Einbautabelle
INSTALLATION Leistungs- und Einbautabelle Dieses Gerät erfüllt alle einschlägigen CE-Richtlinien. Kochfeldtyp CKT764 CKT774 CKT795 Keramik Anschluss 230 V - 50 Hz 230 V - 50 Hz 230 V - 50 Hz Maximale Kochzonenleistung Links vorn 0,8/1,6/2,3 kW 0,8/1,6/2,5 kW 1,8 kW... -
Seite 31: Umweltaspekte
UMWELTASPEKTE Entsorgung von Gerät und Verpackung Bei der Herstellung dieses Geräts wurden dauerhafte Materialien verwendet. Dieses Gerät muss am Ende seines Lebenszyklus vorschriftsmäßig entsorgt werden. Erkundigen Sie sich diesbezüglich bei den zuständigen Behörden. Die Verpackung des Gerätes ist wiederverwertbar. Folgende Materialien können benutzt worden sein: •... - Seite 32 DE 32...
- Seite 34 La plaque d’identifi cation de l’appareil se trouve sur le dessus de l’appareil. Das Gerätetypenschild befi ndet sich an der Unterseite des Gerätes. Placez ici la plaque d’identifi cation de l’appareil. Kleben Sie hier das Gerätetypenschild ein. En cas de contact avec le service après-vente, ayez auprès de vous le numéro de type complet. Halten Sie die vollständige Typennummer bereit, wenn Sie mit der Kundendienstabteilung Kontakt aufnehmen.
