Kübler 901 Bedienungsanleitung

Vorwahlzähler, elektronisch
LCD-Vorwahlzähler
AC/DC
12 ... 250 V 30 Hz
Batterie- Impuls- Max.
versorgung spannung Zählfrequenz
Leistungsfähig
• Zähl- und Rücksetzeingang elektrisch vom Zähler getrennt:
Eingangspegel 12 ... 250 V AC/DC
• 2-zeiliges LCD-Anzeige für Zählerstand, Vorwahl und
Schaltzustand des Ausgangs
• Datensicherung durch auswechselbare Lithium-Batterien,
Lebensdauer 8 Jahre
• Ausgang: Relais, Öffner oder Schließerfunktion programmierbar
Bestellangaben
LCD-Vorwahlzähler
Zubehör
Adapter-Frontrahmen, 72 x 72 mm
Adapter-Frontrahmen, Durchmesser 72 mm
Klarsichtdeckel, IP65
Dichtungskappe Typ K2, IP65
Aufbaurahmen mit Ausschnitt 50 x 50 mm
(über beigefügten Adapter auch für 45 x 45 mm)
Ersatzteile
7-polige Schraubklemme
Passende Dichtungen sowie weiteres Zubehör finden Sie im Kapitel Zubehör oder im Bereich Zubehör unter: www.kuebler.com/zubehoer.
1) Lagertyp
120 120
www.kuebler.com
Addierend oder subtrahierend (Batterie)
RoHS
IP65
- 10° + 50°
Temperatur- Hohe DIN Frontplatte
bereich Schutzart
Bestell-Nr.
6.901.010.800
1)
Für Ausschnitt 68 x 68 mm auf Ausschnitt 45 x 45 mm
(Gegenhalter T009420 muss separat bestellt werden)
Für Ausschnitt Durchmesser 60 mm auf 45 x 45 mm
mit Spannbügelbefestigung für Zähler 48 x 48 mm
Für Ausschnitt 50 x 50 mm, mit Schraubbefestigung für Zähler
mit Ausschnitt 45 x 45 mm und Frontplatte 48 x 48 mm
Passend für Frontplatte 75 x 60 mm mit Schraubbefestigung transparent/schwarz
Für Schnappmontage auf 35 mm Hut-Schiene nach DIN
für Zähler 48 x 48 mm, 53 x 53 mm und 55 x 55 mm
1 ... 7, Raster 5,08

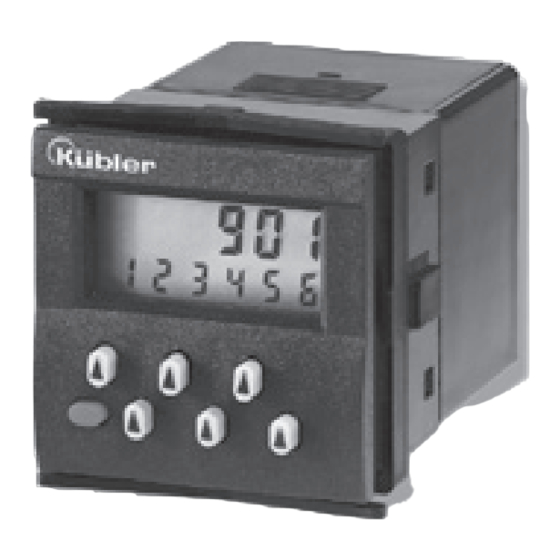

Der Typ 901 ist ein batteriebetriebener einfacher Impuls-
vorwahlzähler mit 12 ... 250 V AC/DC Zähl- und Rückstelleingang.
Über die 6-stellige, 2-zeilige LCD-Anzeige werden Ist- und
Sollwert angezeigt.
1 2 3 4 5
000000
0 0 0 0 0
6 LCDs
DIN 48 x 48
LCD-Anzeige Verriegelbare
Rückstellung
Einfach
• Einfache Programmierung
• Einfache Vorwahleingabe; für jede Dekade eine Taste
• Steckbare Schraubklemmen
• Ersatz für elektromechanische Vorwahlzähler
• Keine eigene Stromversorgung notwendig
Lieferumfang
- Zähler 901 - 1 Frontrahmen für Schraubbefestigung,
- 2 Lithium-Batterien
- 1 Schraubklemme - 1 Frontrahmen für Spannbügelbefestigung,
- 1 Spannbügel
- 1 Bedienungsanleitung - 1 Schablone für Schalttafelausschnitt
